¿Alguna vez te has preguntado cómo los equipos de construcción se mueven con tanta suavidad y precisión? ¿O cómo las máquinas de las fábricas pueden controlar su velocidad con tanta precisión? La respuesta suele estar en un componente pequeño pero potente llamado válvula de mariposa hidráulica.
En esta guía, desglosaremos todo lo que necesita saber sobre las válvulas de mariposa hidráulicas en términos simples. Si eres estudiante, trabajador de mantenimiento o simplemente tienes curiosidad por saber cómo funcionan las cosas, este artículo te ayudará a comprender estos importantes dispositivos.
¿Qué es una válvula de mariposa hidráulica?
Una válvula de mariposa hidráulica es como un grifo de agua para sistemas hidráulicos. Así como se gira la manija de un grifo para controlar la velocidad con la que sale el agua, una válvula de mariposa controla la velocidad con la que fluye el fluido hidráulico a través de un sistema.
Analogía sencilla:Piénselo de esta manera: cuando aprietas una manguera de jardín, sale menos agua y fluye más lento. Una válvula de mariposa hidráulica funciona de manera similar: crea una abertura más pequeña por la que debe pasar el fluido, lo que ralentiza el flujo.
¿Por qué son importantes?
Las válvulas de mariposa hidráulicas son cruciales porque:
- Controlar la velocidad de cilindros y motores hidráulicos.
- Haga que las máquinas se muevan suavemente en lugar de entre sacudidas
- Ayude a los operadores a trabajar con precisión
- Mantenga el equipo seguro evitando movimientos bruscos
¿Cómo funciona una válvula de mariposa hidráulica?
La ciencia detrás de las válvulas de mariposa es bastante simple. Todo se reduce a una idea básica: cuanto más pequeña es la abertura, más lento es el flujo.
Esto es lo que sucede dentro de la válvula:
- El fluido hidráulico ingresa a la válvula bajo presión.
- El líquido debe pasar a través de una pequeña abertura (llamada orificio)
- El tamaño de esta abertura se puede ajustar girando una manija o un tornillo.
- Apertura más pequeña = flujo más lento = movimiento de la máquina más lento
- Apertura más grande = flujo más rápido = movimiento más rápido de la máquina
Las matemáticas simples detrás de esto
No te preocupes: ¡no nos pondremos demasiado técnicos aquí! Pero es útil saber que el caudal depende de tres cosas principales:
Tamaño de la apertura(más grande = más flujo)
Diferencia de presióna través de la válvula (más presión = más flujo)
tipo de fluidosiendo usado
Los ingenieros utilizan fórmulas especiales para calcular los caudales exactos, pero el principio básico es fácil de entender.
Tipos de válvulas de mariposa hidráulicas
Así como hay diferentes tipos de grifos en su hogar, existen varios tipos de válvulas de mariposa. Cada uno está diseñado para trabajos específicos.
1. Válvula de aceleración de aguja
2. Válvula de mariposa excéntrica
3. Válvula de ranura triangular axial

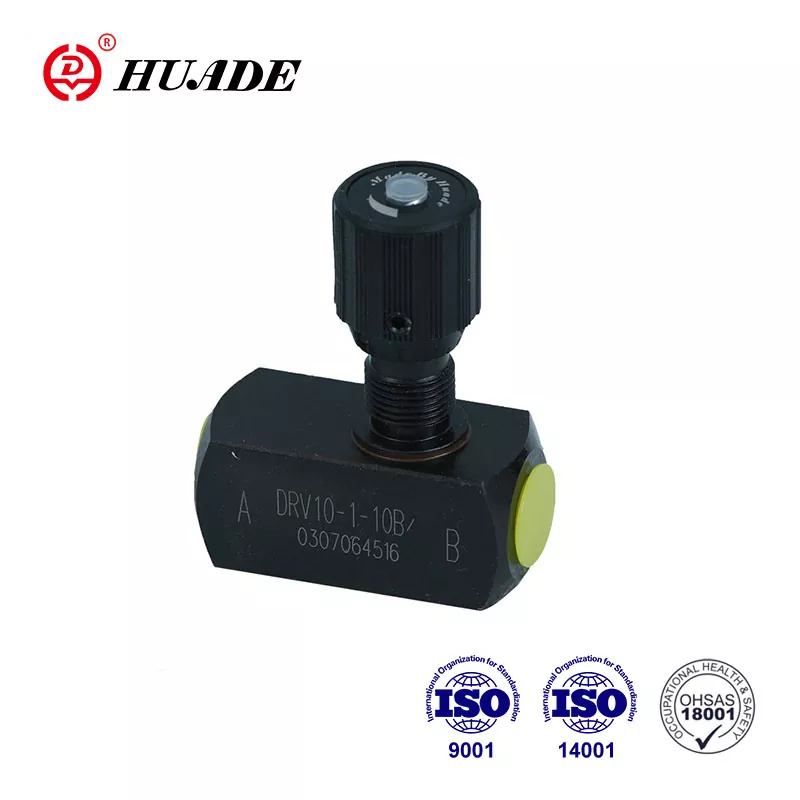

4. Válvula de retención del acelerador
Tipos especiales para trabajos difíciles
Válvulas compensadas por presión:Estos se ajustan automáticamente cuando cambia la presión del sistema, manteniendo el flujo constante.
Válvulas con compensación de temperatura:Estos se ajustan a los cambios de temperatura que afectan el espesor del fluido.
¿Dónde se utilizan las válvulas de mariposa hidráulicas?
Encontrarás estas válvulas en muchos lugares, probablemente en más de los que crees:
Equipo de construcción
- Excavadoras: controle la rapidez con la que el brazo se mueve hacia arriba y hacia abajo
- Bulldozers: administre la velocidad de movimiento de la hoja
- Grúas: garantizan una elevación y descenso suaves
Máquinas de fábrica
- Líneas de montaje: controlar la velocidad de la cinta transportadora
- Prensas: administre la rapidez con la que se presionan las piezas
- Máquinas herramienta: controle las velocidades de corte y perforación
Otras aplicaciones
- Centrales eléctricas: controlan el flujo de vapor y gas.
- Refinerías de petróleo: gestionar los caudales de petróleo
- Sistemas HVAC: controle el flujo de agua para calefacción y refrigeración.
- Equipos de prueba: proporcione un control preciso para las pruebas de materiales.
Cómo elegir la válvula de mariposa adecuada
Elegir la válvula de mariposa adecuada es como elegir la herramienta adecuada para un trabajo. Estos son los aspectos clave a considerar:
1. Necesidades de caudal
- Caudal bajo: elija válvulas de aguja
- Alto flujo: Elija válvulas de mariposa o excéntricas
2. Presión de funcionamiento
- Baja presión: la mayoría de los tipos de válvulas funcionan bien
- Alta presión: elija válvulas de ranura triangular axial
3. Tipo de carga
- Cargas constantes: las válvulas de mariposa básicas funcionan bien
- Cambio de cargas: considere válvulas compensadas por presión
4. Espacio de instalación
- Espacios reducidos: elija diseños compactos
- Mucho espacio: cualquier tipo puede funcionar
5. Requisitos de mantenimiento
- Fácil mantenimiento: Elija válvulas de mariposa
- Sistemas complejos: pueden necesitar tipos especializados
Mantenimiento y solución de problemas
Como cualquier dispositivo mecánico, las válvulas de mariposa necesitan cuidados regulares para funcionar correctamente.
Consejos de mantenimiento regular
Mantenlo limpio
- Utilice fluido hidráulico limpio
- Reemplace los filtros regularmente
- Lave el sistema periódicamente
Comprobar desgaste
- Inspeccionar sellos y juntas tóricas
- Busque rayones en las piezas de la válvula
- Reemplace los componentes desgastados antes de que fallen
Prevenir problemas
- Mantenga las manijas de ajuste seguras
- Protege las válvulas de la suciedad y la humedad.
- Siga las recomendaciones del fabricante
Problemas comunes y soluciones
| Problema | Lo que notarás | Causa probable | Qué hacer |
|---|---|---|---|
| Velocidad inconsistente | La máquina se mueve de manera desigual | Válvula sucia o filtro obstruido | Limpiar el sistema, reemplazar el filtro. |
| Fugas de aceite | Charcos de líquido debajo de la válvula | Sellos desgastados | Reemplazar sellos y juntas |
| La válvula no se ajusta | La manija no gira | Contaminación o corrosión | Limpiar la válvula, comprobar si hay daños. |
| Ruidos extraños | Sonidos de silbidos o chirridos | Cavitación o piezas desgastadas. | Compruebe la presión, reemplace las piezas desgastadas |
| Calentamiento excesivo | El sistema se calienta demasiado | Líquido incorrecto o refrigeración deficiente | Utilice el fluido correcto, mejore la refrigeración. |
Comprensión de los símbolos hidráulicos
Los ingenieros utilizan símbolos especiales para mostrar las válvulas de mariposa en los diagramas hidráulicos. Estos símbolos están estandarizados en todo el mundo, para que todos puedan entenderlos.
Símbolo básico de la válvula de mariposa:Parece un triángulo con una flecha atravesándolo.
Acelerador ajustable:Tiene una flecha que muestra que se puede ajustar.
Válvula de retención del acelerador:Combina símbolos de válvula de mariposa y de retención.
Estos símbolos ayudan a los técnicos e ingenieros a comunicarse claramente sobre los sistemas hidráulicos.
Ventajas y desventajas
Como todo en ingeniería, las válvulas de mariposa tienen ventajas y desventajas.
Ventajas
- Diseño simple: menos piezas que se rompan
- Control preciso: control de velocidad muy preciso
- Rentable - relativamente económico
- Fácil de entender - operación sencilla
- Fiable: tecnología probada que funciona
Desventajas
- Pérdida de energía: genera calor al restringir el flujo.
- Puede obstruirse: las pequeñas aberturas atrapan la suciedad
- Limitado al control simple, no apto para automatizaciones complejas
- Sensible a la limpieza de fluidos: el fluido sucio causa problemas
Consejos para un mejor rendimiento
Para aprovechar al máximo sus válvulas de mariposa hidráulicas:
- Utilice líquido limpio: esta es la regla más importante.
- Dimensione las válvulas correctamente: no utilice una válvula que sea demasiado grande o demasiado pequeña
- Instale filtros de derivación: la filtración adicional ayuda a prevenir problemas
- Monitoree la temperatura del sistema: el fluido caliente puede dañar los sellos
- Mantenga registros de ajustes: anote las configuraciones para diferentes operaciones
- Operadores de trenes: asegúrese de que las personas sepan cómo utilizar el equipo correctamente.
El futuro de las válvulas de mariposa hidráulicas
La tecnología sigue mejorando y las válvulas de mariposa también lo hacen:
válvulas inteligentescon controles electrónicos
Mejores materialesque duran más
Integración con computadoraspara control automático
Eficiencia mejoradapara reducir el desperdicio de energía
Sin embargo, el principio básico del control de flujo siempre será importante en los sistemas hidráulicos.
Conclusión
Las válvulas de mariposa hidráulicas pueden parecer dispositivos simples, pero desempeñan un papel crucial para que nuestro mundo moderno funcione sin problemas. Desde la excavadora que excava sus cimientos hasta la máquina de fábrica que fabrica su automóvil, estas válvulas ayudan a controlar el movimiento con precisión y confiabilidad.
Comprender cómo funcionan, dónde se utilizan y cómo mantenerlos puede ayudarle a:
- Tome mejores decisiones al seleccionar el equipo
- Solucionar problemas de manera más efectiva
- Aprecie la ingeniería detrás de las máquinas cotidianas.
- Comunicarse mejor con técnicos e ingenieros
Ya sea que esté comenzando a aprender sobre hidráulica o esté buscando profundizar sus conocimientos, recuerde que las válvulas de mariposa son componentes fundamentales de los sistemas de energía hidráulica. Domine los conceptos básicos y estará bien encaminado para comprender conceptos hidráulicos más complejos.
La próxima vez que vea un equipo de construcción funcionando sin problemas o una máquina de fábrica funcionando con precisión, sabrá que en algún lugar de ese sistema, una válvula de mariposa hidráulica está haciendo su trabajo silenciosamente: controlando el flujo, gestionando la velocidad y haciéndolo todo posible.
¿Necesita ayuda para seleccionar la válvula de mariposa adecuada para su aplicación? Considere consultar con un ingeniero de sistemas hidráulicos que pueda analizar sus requisitos específicos y recomendar la mejor solución para sus necesidades.
