Cuando trabaja con maquinaria industrial pesada, es esencial comprender cómo se mueve la energía fluida a través de su sistema. En el corazón de muchos sistemas hidráulicos de alto flujo se encuentra un componente crítico llamado válvula de control direccional, específicamente la serie WH de Bosch Rexroth. Puede que estas válvulas no parezcan impresionantes a primera vista, pero están haciendo un trabajo muy pesado en fábricas y entornos industriales de todo el mundo.
¿Qué hace que las válvulas de control direccional sean tan importantes?
Piense en una válvula de control direccional como un policía de tránsito para fluido hidráulico. Su trabajo principal es decidir adónde va el fluido, lo que controla directamente cómo se mueve su maquinaria. Ya sea que esté arrancando, parando, acelerando o cambiando la dirección de un cilindro hidráulico, la válvula de control direccional lo hace posible.
El tipo WH se refiere específicamente a válvulas de control direccional operadas por piloto que utilizan presión hidráulica para controlar el flujo principal. Esto importa más de lo que piensas. Cuando se trata de altos caudales y grandes volúmenes de fluido, una válvula simple de operación directa simplemente no tiene suficiente potencia para realizar el trabajo. Las fuerzas que actúan sobre un carrete de válvula grande son enormes y ahí es donde se hace necesaria la operación piloto.
Bosch Rexroth diseñó su serie WH para hacer frente exactamente a estas situaciones exigentes. Estas válvulas pueden gestionar presiones de hasta 350 bar y caudales que alcanzan los 1100 litros por minuto. Para poner esto en perspectiva, estamos hablando de mover suficiente fluido hidráulico para alimentar prensas industriales masivas, equipos de moldeo pesados y grandes sistemas de manipulación de materiales.
Cómo funcionan realmente las válvulas de control direccional de la serie WH
La belleza de la válvula de control direccional WH radica en su diseño de dos etapas. En lugar de intentar mover directamente un carrete grande y pesado, el sistema utiliza una pequeña válvula piloto para controlar una válvula principal mucho más grande. Es amplificación de potencia en acción.
Así es como funciona en la práctica. La etapa piloto utiliza una pequeña cantidad de presión hidráulica para mover un pequeño carrete de válvula. Esto crea una diferencia de presión que actúa en los extremos del carrete principal, mucho más grande. Esa diferencia de presión genera suficiente fuerza para superar las fuerzas del fluido y la fricción, lo que permite que el carrete principal cambie de posición y redirija todo el flujo del sistema.
La designación WH le indica que se trata de un control piloto puramente hidráulico. Todas las señales de control provienen de fuentes de presión hidráulica, no de solenoides eléctricos. Esto hace que las válvulas WH sean particularmente valiosas en entornos donde los sistemas eléctricos pueden ser problemáticos, como aplicaciones bajo el agua, temperaturas extremas o atmósferas explosivas.
Dentro del cuerpo de la válvula, encontrará un orificio mecanizado con precisión donde el carrete de acero endurecido se desliza hacia adelante y hacia atrás. El carrete tiene bordes y ranuras cuidadosamente diseñados que se alinean con los puertos en el cuerpo de la válvula. A medida que el carrete se mueve, abre y cierra estas vías de flujo, dirigiendo el fluido a diferentes actuadores o de regreso al tanque.
Diferentes configuraciones para diferentes necesidades
Las válvulas de control direccional vienen en varias configuraciones y comprender la terminología ayuda a la hora de seleccionar la válvula correcta. Los números que ve en las descripciones de las válvulas se refieren al número de puertos y posiciones.
Una válvula de cuatro vías y tres posiciones (escrita como 4/3) tiene cuatro conexiones de fluido y tres posiciones operativas distintas. Los cuatro puertos generalmente incluyen suministro de bomba, retorno del tanque y dos puertos de trabajo que se conectan a su actuador. Las tres posiciones generalmente incluyen dos posiciones activas para mover el cilindro o motor en cualquier dirección, además de una posición central.
Esa posición central importa más de lo que mucha gente cree. En una configuración de centro cerrado, todo el flujo se detiene cuando la válvula regresa al centro. Esto funciona bien con bombas de desplazamiento fijo y cuando necesita mantener una posición precisa. Un centro abierto permite que el flujo de la bomba regrese al tanque en la posición neutral, lo que reduce la generación de calor pero potencialmente permite que el actuador se desvíe bajo carga. Las configuraciones de centro en tándem ofrecen un término medio, descargando la bomba mientras bloquean los puertos del actuador.
La serie WH ofrece todas estas condiciones centrales y más. Puede pedir válvulas con centrado por resorte, donde los resortes empujan el carrete de regreso a la posición neutral, o con centrado por presión, donde la presión hidráulica mantiene el carrete centrado. Algunas aplicaciones necesitan configuraciones de compensación de resorte o retenes hidráulicos que mantengan el carrete en cualquier posición que se le ordenó por última vez.
Especificaciones técnicas que importan
Cuando compara válvulas de control direccional, ciertas especificaciones le indican lo que la válvula realmente puede hacer en su sistema. La serie WH cubre tamaños nominales desde NG10 hasta NG32. Ese tamaño nominal se relaciona directamente con la cantidad de flujo que puede manejar la válvula.
Una válvula NG10 puede manejar de 200 a 300 litros por minuto, lo que se adapta a maquinaria de tamaño mediano. Aumente a NG32 y verá esa capacidad de flujo máximo de 1100 litros por minuto. Este tamaño más grande es el que especificaría para las prensas industriales o equipos de producción de alta velocidad más grandes.
La presión de trabajo máxima de 350 bar sitúa a las válvulas WH en la categoría de alto rendimiento. Muchos sistemas industriales funcionan entre 200 y 250 bar, por lo que tener esa capacidad de presión adicional proporciona un margen de seguridad y permite que la válvula funcione en los circuitos más exigentes.
Todas las válvulas de control direccional WH se montan según las normas ISO 4401. Esta norma internacional define exactamente dónde se ubican los puertos y cómo se mecaniza la superficie de montaje. ¿Por qué esto importa? Porque significa que potencialmente puede cambiar una válvula Bosch Rexroth por una equivalente Parker o Eaton sin cambiar el colector o la plomería. Esta estandarización ahorra enormes cantidades de tiempo y dinero en el diseño y mantenimiento del sistema.
Las válvulas funcionan con fluidos hidráulicos de aceite mineral o éster de fosfato en un rango de temperatura de -30 a +80 grados Celsius. Esta amplia ventana operativa cubre la mayoría de los entornos industriales sin requerir una compensación de temperatura especial.
Aplicaciones del mundo real donde las válvulas WH sobresalen
Ingrese a cualquier instalación de fabricación pesada y probablemente encontrará válvulas de control direccional de la serie WH en funcionamiento. Las acerías los utilizan para controlar prensas de conformado masivas. Las plantas de moldeo por inyección dependen de ellos para los sistemas de sujeción de alta fuerza que mantienen los moldes cerrados bajo una presión extrema.
Las máquinas herramienta de gran tamaño presentan otra aplicación común. Cuando un centro de mecanizado CNC necesita posicionar rápidamente una mesa pesada o sujetar una pieza de trabajo, una válvula de control direccional WH proporciona la acción de conmutación potente y decisiva necesaria. La capacidad de la válvula para manejar altos caudales significa que estos movimientos ocurren rápidamente, lo que reduce el tiempo del ciclo y aumenta la productividad.
Los equipos de manipulación de materiales, como ascensores hidráulicos y plataformas elevadoras, también se benefician de la tecnología WH. Estas aplicaciones exigen confiabilidad por encima de casi todo lo demás, y el diseño simple y robusto de una válvula de control direccional operada por piloto ofrece exactamente eso.
Lo que hace que las válvulas WH sean particularmente adecuadas para estas aplicaciones es su tolerancia a condiciones de funcionamiento que no son perfectas. Los sistemas hidráulicos industriales a menudo no pueden mantener las condiciones de fluido ultralimpio que requieren las válvulas proporcionales más sofisticadas. Las válvulas WH funcionan de manera confiable con una limpieza del fluido hidráulico alrededor de ISO 4406 20/18/15, mientras que las válvulas proporcionales pueden necesitar 19/16/13 o mejor. Esa diferencia en los requisitos de filtración se traduce directamente en menores costos operativos e intervalos de servicio más largos.
Comparación de las válvulas WH con la competencia
El mercado de válvulas de control direccional industriales incluye varios actores importantes además de Bosch Rexroth. La división Vickers de Eaton ofrece la serie DG3V-10 para operación piloto hidráulica y DG5V-10 para operación piloto solenoide. Estas compiten directamente con las válvulas WH y WEH y ofrecen capacidades de flujo y índices de presión similares.
Parker Hannifin produce válvulas operadas por piloto de gran tamaño en su serie D81VW y en su gama más amplia de la serie D. Al igual que las demás, estas válvulas cumplen con los estándares de montaje ISO 4401 y ofrecen un rendimiento comparable.
Lo interesante de este panorama competitivo es cuán similares se han vuelto las especificaciones de gama alta. Los tres principales fabricantes ofrecen válvulas con capacidad para 350 bar de presión y 1100 litros por minuto de caudal. Todos siguen los mismos estándares de montaje. Esta convergencia refleja las demandas del mercado de intercambiabilidad y ha creado una situación en la que la competencia se basa más en factores secundarios como el tiempo de entrega, el soporte técnico y las opciones de configuración específicas que en los límites puros del rendimiento.

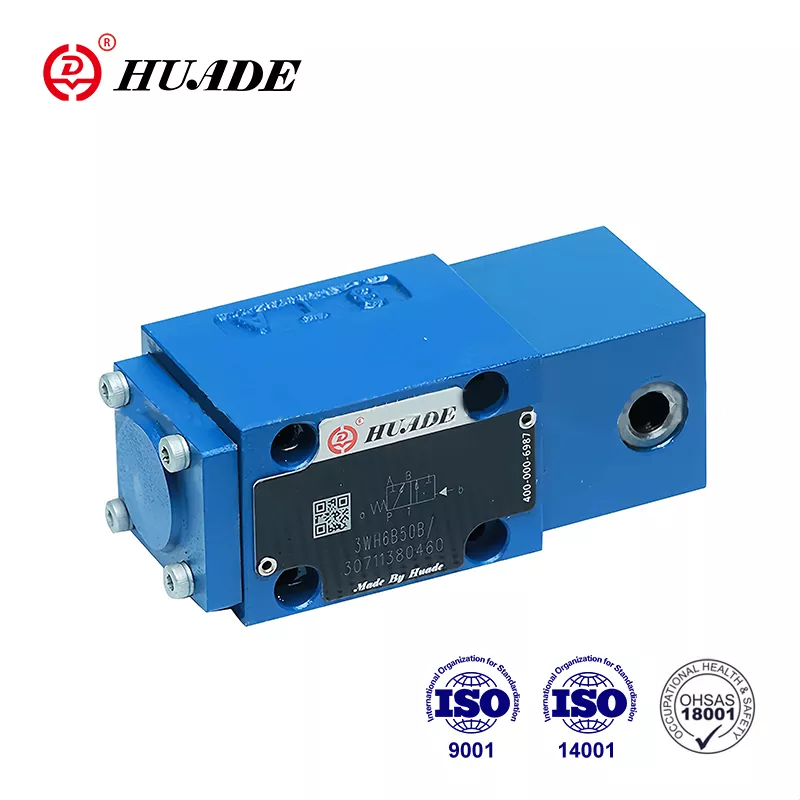

Los fabricantes asiáticos también han entrado al mercado con válvulas compatibles con ISO 4401. Empresas como Huade y Shanghai Lixin ofrecen productos compatibles con WH a precios competitivos, lo que resulta particularmente atractivo para los compradores de regiones en rápida industrialización. Si bien es posible que estas alternativas no tengan el mismo reconocimiento de marca, siguen los mismos principios básicos de diseño y estándares de montaje.
Consideraciones de mantenimiento y problemas comunes
Una ventaja significativa de las válvulas de control direccional de la serie WH es su perfil de mantenimiento relativamente simple. A diferencia de las válvulas proporcionales sofisticadas con sus estrictas tolerancias y complejos sistemas de retroalimentación, las válvulas tradicionales operadas por piloto son bastante indulgentes.
El modo de falla más común es el atasco del carrete, generalmente causado por contaminación en el fluido hidráulico. Se pueden acumular pequeñas partículas en los pequeños espacios entre el carrete y el orificio, impidiendo un movimiento suave. Los cambios de líquido regulares y una filtración adecuada previenen la mayoría de estos problemas.
Con el tiempo se desarrollan fugas internas a medida que el desgaste normal aumenta la holgura entre el carrete y el orificio. Esto se manifiesta como velocidades más lentas del actuador, fuerza reducida y mayor generación de calor. Cuando las fugas internas se vuelven excesivas, la única solución real es el reemplazo de la válvula. El costo de reconstrucción generalmente excede el costo de una válvula nueva para la mayoría de los tamaños.
Las fugas externas provenientes de sellos o conexiones de accesorios suelen ser más fáciles de solucionar. Muchos sellos se pueden reemplazar sin herramientas especializadas. Sin embargo, si el carrete mismo está dañado en el área de sellado, será necesario reemplazarlo.
La presión de suministro piloto merece especial atención en las válvulas WH. Dado que el circuito piloto controla la posición del carrete principal, cualquier problema con la presión piloto afecta directamente el funcionamiento de la válvula. Ya sea que se utilice un suministro de piloto interno desde la bomba principal o un suministro de piloto externo desde una fuente separada, esa presión debe permanecer estable y adecuada para un cambio confiable.
El costo inicial de una válvula de control direccional de calidad puede parecer significativo. Los conjuntos Bosch Rexroth de gama media pueden costar unos 450 dólares, mientras que las configuraciones más grandes o más complejas cuestan más. Sin embargo, el coste total de propiedad depende en gran medida de la fiabilidad y la vida útil. Las válvulas WH se mantienen a lo largo de años de funcionamiento confiable con mínima atención.
El futuro de la tecnología de control direccional
La industria de las válvulas hidráulicas no se detiene. Dos tendencias importantes están remodelando el panorama, aunque ninguna de ellas ha dejado obsoletas las válvulas estilo WH todavía.
Las válvulas de control direccional proporcional ofrecen un control de flujo continuamente variable en lugar de un simple interruptor de encendido y apagado. Al variar la señal de entrada, puede controlar con precisión la velocidad y la fuerza del actuador. Esto aporta importantes ventajas para aplicaciones que requieren un movimiento suave o un posicionamiento exacto. Sin embargo, las válvulas proporcionales exigen un fluido hidráulico mucho más limpio, requieren una calibración regular y, por lo general, su compra y mantenimiento cuestan más.
La hidráulica digital representa un cambio de enfoque más fundamental. En lugar de utilizar válvulas analógicas como la serie WH o válvulas proporcionales, los sistemas hidráulicos digitales utilizan conjuntos de válvulas de cierre rápido. Al pulsar rápidamente estas válvulas, el sistema puede lograr un control preciso que rivaliza o supera a las válvulas proporcionales mientras mantiene la simplicidad y robustez de los componentes de encendido y apagado.
La hidráulica digital promete importantes ahorros de energía al eliminar muchas de las pérdidas por estrangulamiento inherentes a los sistemas tradicionales. La tecnología también proporciona redundancia incorporada, ya que varias válvulas pequeñas pueden compensar si una falla. Los costos de producción podrían caer significativamente una vez que aumenten los volúmenes, ya que las válvulas digitales son más sencillas de fabricar que las válvulas proporcionales de precisión.
A pesar de estos avances, las válvulas de control direccional WH tradicionales mantienen importantes ventajas. Requieren sistemas electrónicos de control menos sofisticados, toleran la contaminación mejor que las válvulas proporcionales y se integran perfectamente en los sistemas existentes creados según las normas ISO 4401. Para aplicaciones que necesitan una conmutación robusta y de alto flujo sin control continuo, las válvulas WH siguen siendo la solución más rentable.
Bosch Rexroth reconoce estas presiones competitivas y ha desarrollado su estrategia Connected Hydraulics. Este enfoque agrega sensores e interfaces digitales a los componentes hidráulicos tradicionales, llevándolos a entornos de Industria 4.0 sin requerir rediseños completos del sistema. Una válvula WH con sensores de presión integrados y monitoreo de posición puede proporcionar datos valiosos para el mantenimiento predictivo sin dejar de realizar su función de conmutación fundamental.
Hacer la selección correcta de válvulas
La elección entre una válvula de control direccional WH tradicional y tecnologías más nuevas depende de los requisitos específicos de su aplicación. Para sistemas nuevos que requieren un control de velocidad preciso o perfiles de movimiento complejos, las válvulas proporcionales o el sistema hidráulico digital tienen sentido a pesar de sus mayores costos y demandas de mantenimiento.
Para piezas de repuesto en sistemas existentes, las válvulas WH suelen representar la opción más práctica. Se ajustan a los patrones de montaje estándar ISO 4401, funcionan con circuitos piloto existentes y brindan confiabilidad comprobada. Centre su selección de proveedores en empresas que ofrezcan un buen soporte técnico y las opciones de configuración específicas que necesita, como tiempos de conmutación ajustables o centrado de presión.
Cuando el control de la contaminación es difícil o imposible de lograr, las válvulas de control direccional operadas por piloto tradicionales superan claramente a las alternativas proporcionales. Industrias como la minería, la silvicultura y la demolición suelen entrar en esta categoría. Las holguras internas más grandes y el diseño más simple de la válvula WH toleran condiciones que rápidamente destruirían controles más sofisticados.
La clave es adaptar la tecnología de válvulas a las necesidades reales del sistema en lugar de elegir automáticamente la opción más nueva. Las válvulas de control direccional de la serie WH se han mantenido en producción durante décadas porque resuelven problemas reales de manera efectiva. Continuarán sirviendo a los sistemas industriales mientras existan aplicaciones que valoren la simplicidad, la robustez y la capacidad de alto flujo por encima del control variable continuo.
Comprender cómo funcionan estas válvulas, qué hacen bien y dónde podrían funcionar mejor las alternativas le ayudará a tomar decisiones informadas para sus sistemas hidráulicos específicos. Ya sea que esté manteniendo equipos existentes o diseñando nuevas instalaciones, la válvula de control direccional WH merece consideración como una solución probada y confiable para aplicaciones de control de fluidos de alta potencia.
