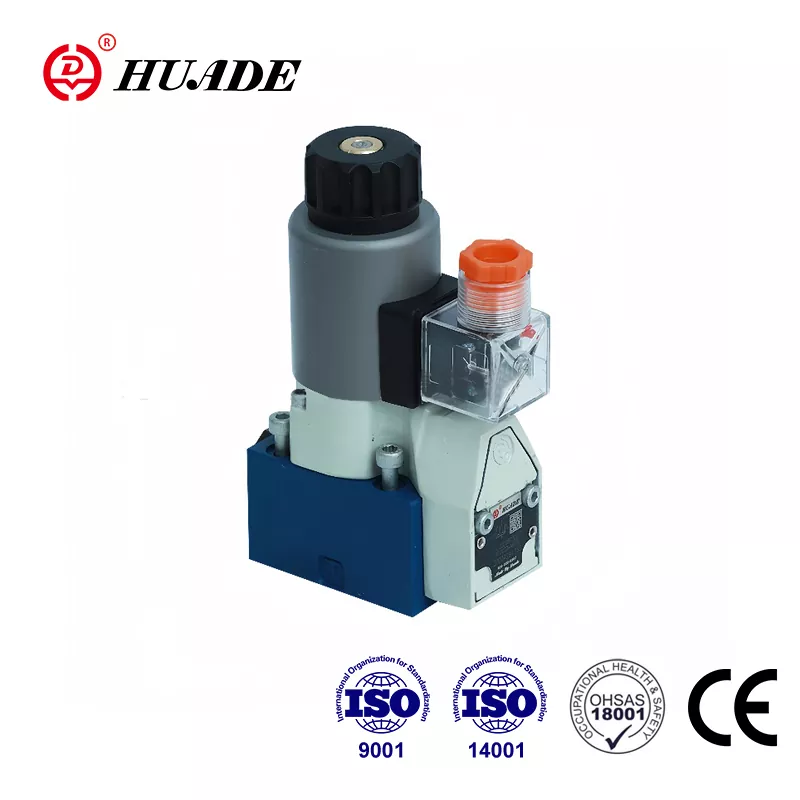

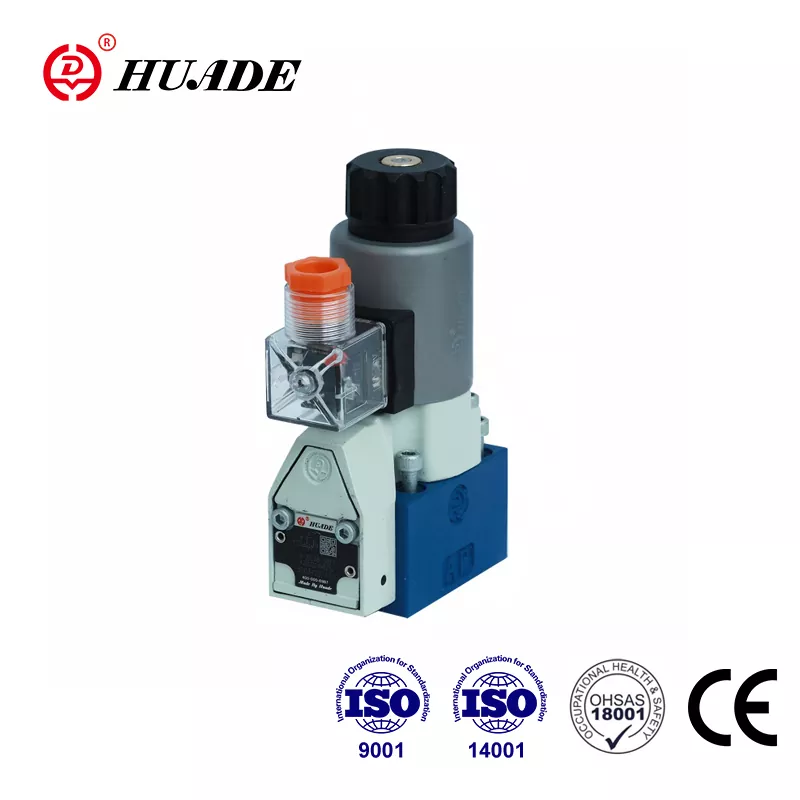

Cuando se trata de sistemas hidráulicos que necesitan una fiabilidad absoluta, la válvula direccional de asiento M-SEW 6 de Bosch Rexroth destaca como un serio candidato. Esta válvula resuelve un problema que las válvulas de carrete tradicionales simplemente no pueden manejar: aislamiento completo sin fugas bajo alta presión. Si trabaja con sistemas hidráulicos en los que incluso las fugas más pequeñas son importantes, comprender qué hace que el M-SEW 6 sea diferente podría ahorrarle importantes dolores de cabeza en el futuro.
¿Qué hace que una válvula de asiento sea diferente?
La válvula direccional de asiento M-SEW 6 utiliza un enfoque fundamentalmente diferente al de la mayoría de válvulas hidráulicas que pueda encontrar. En lugar de piezas metálicas deslizantes que crean sellos mediante tolerancias estrictas, esta válvula utiliza una bola o cono endurecido que bloquea físicamente el flujo al asentarse contra una superficie mecanizada con precisión. Piense en ello como una tapa de botella versus una puerta corrediza. La tapa de la botella crea un sello completo cuando se presiona hacia abajo, mientras que una puerta corrediza siempre tiene un espacio, sin importar cuán apretado sea el ajuste.
Esta elección de diseño es tremendamente importante en aplicaciones reales. Las válvulas de carrete tradicionales siempre tienen fugas internas hasta cierto punto. Cuanto más estrictas son las tolerancias, menos fugas, pero la fuga nunca llega a cero. La válvula direccional de asiento M-SEW de 6 elimina este problema por completo gracias a su diseño basado en asiento. Cuando el elemento del obturador presiona contra su asiento, el flujo se detiene por completo.
Capacidades de presión que lo distinguen
La válvula direccional de asiento M-SEW de 6 maneja presiones de hasta 630 bar, lo que se traduce en aproximadamente 9150 psi. A modo de contexto, la mayoría de las válvulas de tamaño estándar D03 alcanzan un máximo de alrededor de 350 bar. Esta clasificación de presión casi duplicada no es solo un número en una hoja de datos. Representa un compromiso de ingeniería fundamental con la integridad estructural que afecta todo, desde el espesor de la carcasa hasta los requisitos de montaje.
Operar a 630 bar crea fuerzas enormes al intentar separar la válvula de su superficie de montaje. Un área típica de conexión de válvula D03 experimenta más de 4000 libras de fuerza de separación a esta presión. La válvula direccional de asiento M-SEW de 6 maneja esto a través de requisitos de montaje específicos que deben seguirse con precisión. La superficie de montaje necesita una planitud de 0,01 mm por 100 mm y una rugosidad superficial de Rz 0,8. Los pernos de montaje, M5x45 grado 10,9, deben apretarse exactamente a 8,9 Nm.
Cómo funciona realmente el M-SEW 6
La válvula direccional de asiento M-SEW 6 funciona mediante accionamiento magnético directo. Cuando se energiza la bobina, se genera una fuerza magnética que tira el elemento del asiento de su asiento, permitiendo el flujo. Cuando se desenergiza, un resorte de retorno y la presión del sistema golpean el asiento contra su asiento, bloqueando el flujo instantáneamente. Esto proporciona a la válvula direccional de asiento M-SEW de 6 tiempos de conmutación notablemente rápidos, especialmente al cerrar.
Las velocidades de conmutación cuentan una historia importante. Cuando funciona con 24 V CC puros, la válvula se activa en 25 a 40 milisegundos y se desactiva en sólo 10 a 15 milisegundos. Ese tiempo de desenergización es excepcionalmente rápido en comparación con las válvulas de carrete, lo que es de gran importancia en aplicaciones de seguridad. Si algo sale mal y necesita detener el flujo inmediatamente, esos milisegundos adicionales podrían ser críticos.
Sin embargo, si hace funcionar la válvula direccional de asiento M-SEW de 6 con voltaje de CA a través de un rectificador, el rendimiento cambia significativamente. El tiempo de desenergización aumenta de 35 a 55 milisegundos porque el circuito rectificador tiene condensadores de filtrado que ralentizan la caída de corriente en la bobina. Esta respuesta tres o cuatro veces más lenta podría ser aceptable para algunas aplicaciones, pero para los sistemas de parada de emergencia, la operación directa con CC claramente proporciona un mejor rendimiento.
Opciones de configuración y su significado
La válvula direccional de asiento M-SEW de 6 viene en varias configuraciones funcionales. Las más comunes son las versiones de 3/2 vías con símbolos U y C. El símbolo U representa una configuración normalmente abierta donde el puerto P se conecta al puerto A cuando la válvula no está energizada. El símbolo C representa normalmente cerrado donde P a A está bloqueado cuando no está energizado. En estas configuraciones 3/2 es donde las válvulas de asiento realmente brillan porque pueden mantener un aislamiento perfecto con una geometría simple.
La válvula también viene en configuraciones de 4/2 vías con los símbolos D e Y, aunque son algo menos comunes. Crear una función 4/2 con elementos de asiento es mecánicamente más complejo porque es necesario mantener un aislamiento sin fugas en varios puertos simultáneamente. Las compensaciones en el diseño se vuelven cada vez más difíciles, por lo que Rexroth apuesta por las versiones 3/2, en las que la válvula direccional de asiento M-SEW 6 puede ofrecer su máxima fiabilidad y capacidad de presión.
La capacidad de flujo alcanza un máximo de 25 litros por minuto. Esto puede parecer bajo en comparación con algunas válvulas de carrete, pero en realidad es razonable para una válvula de asiento de operación directa de tamaño D03. El solenoide debe superar tanto la fuerza del resorte como la fuerza de presión que actúa sobre el elemento de asiento. El aumento de la capacidad de flujo requeriría un área de asiento más grande, lo que demandaría un solenoide imprácticamente grande para operación directa.
Estructura del código de pedido explicada
La válvula direccional de asiento M-SEW de 6 utiliza un código de pedido de 16 posiciones que especifica cada detalle técnico. Comprender este código le ayudará a obtener exactamente la válvula que necesita. La posición 01 especifica el tipo de fluido, que es M para aceite mineral. La posición 02 indica si se trata de una válvula de 2, 3 o 4 vías. La posición 03 es SEW, lo que confirma que se trata de una válvula de accionamiento directo estilo asiento.
La posición 04 confirma el tamaño como 6, que corresponde al estándar NG6 o D03. La posición 05 es su símbolo de selección, como U o C. La posición 07 especifica la presión nominal, ya sea 420 o 630 bar. La posición 09 maneja el voltaje, siendo G24 el estándar de 24 V CC. Opciones como G96 y G110 indican funcionamiento a 110 V o 120 V CA mediante rectificación.
La posición 12 se vuelve importante si necesita monitorear la posición. La válvula direccional de asiento M-SEW de 6 puede equiparse con sensores inductivos (QMAG24 o QMBG24) que confirman la posición real de la válvula. Sin embargo, estas opciones de monitorización sólo funcionan con la versión de 420 bares. La carcasa más gruesa necesaria para el funcionamiento a 630 bar no deja espacio para la disposición de montaje del sensor estándar.
La posición 13 le permite agregar inserciones de válvula de aceleración o retención. Los insertos del acelerador, designados B12 a B22, restringen el flujo en diferentes grados. Cuando se opera la válvula direccional de asiento M-SEW 6 a presión y flujo máximos, estos insertos pueden evitar golpes de ariete y cavitación durante la conmutación. La posición 14 especifica el material del sello, ya sea NBR estándar o FKM (designado por el sufijo V) para compatibilidad con fluidos especiales.
Consideraciones de compatibilidad de fluidos
La válvula direccional de asiento M-SEW de 6 funciona con aceites minerales estándar que cumplen con las especificaciones DIN 51524. También maneja diversos fluidos biodegradables y resistentes al fuego, incluidos los tipos HEES, HEPG, HETG, HFDR y HFDU. La elección del material de sellado se vuelve crítica aquí. Los sellos NBR estándar funcionan bien con aceite mineral y funcionan de -30°C a +80°C. Si utiliza ciertos ésteres sintéticos o fluidos de poliglicol, debe especificar los sellos FKM con el sufijo V. Las juntas de FKM tienen un rango de temperatura ligeramente más estrecho, de -20 °C a +80 °C, pero proporcionan la resistencia química necesaria.
Una selección incorrecta del sello provoca una rápida degradación. Los sellos NBR se hincharán y fallarán en ciertos fluidos sintéticos, mientras que los sellos FKM pueden endurecerse y agrietarse si se usan fuera de su rango de temperatura. La documentación de la válvula direccional de asiento M-SEW 6 especifica claramente qué sello funciona con qué fluido, y seguir estrictamente estas pautas no es opcional.
Requisitos de instalación que no puede ignorar
El montaje correcto de la válvula direccional de asiento M-SEW de 6 determina si funciona según lo diseñado o si tiene fugas bajo presión. La válvula se monta en un colector o subplaca D03/NG6 usando cuatro pernos M5x45. Estos pernos deben tener una resistencia de grado 10,9 y un par de apriete preciso de 8,9 Nm. Un torque insuficiente permite que la carcasa se separe de la superficie de montaje bajo presión. Un torque excesivo puede deformar la superficie de montaje, creando concentraciones de tensión que provocan fallas en el sello.
Las juntas tóricas de los puertos también son importantes. El puerto P utiliza una junta tórica de 10 x 2 mm, mientras que los puertos A y B utilizan juntas tóricas de 9,25 x 1,78 mm. Estos no son tamaños arbitrarios. Se adaptan a las dimensiones de la ranura y a las cargas de presión esperadas. El uso de juntas tóricas incorrectas o dañadas garantiza fugas que frustran todo el propósito de elegir una válvula direccional de asiento M-SEW 6.
La bobina del solenoide se fija con una contratuerca apretada a 4 Nm. Esto puede parecer menos crítico que los pernos de montaje principales, pero el montaje flojo del solenoide causa problemas de alineación que aumentan el espacio magnético, lo que reduce la fuerza y potencialmente impide el recorrido completo del obturador. Puede parecer que la válvula funciona pero no se abre o cierra completamente, lo que provoca restricciones de flujo o un sellado incompleto.
Ventajas de mantenimiento integradas en el diseño
Un aspecto inteligente de la válvula direccional de asiento M-SEW de 6 es el diseño de bobina extraíble y giratoria. La bobina del solenoide se puede quitar y reemplazar sin alterar la carcasa hidráulica que contiene presión. Esto significa que puede realizar el mantenimiento eléctrico sin despresurizar todo el sistema hidráulico. En los sistemas de alta presión, la despresurización y la represurización requieren mucho tiempo y son potencialmente riesgosas. Poder cambiar una bobina defectuosa sin tocar el circuito hidráulico reduce significativamente el tiempo de inactividad.
La bobina gira 90 grados, lo que ayuda a guiar los cables en bloques colectores estrechos. Puede orientar la conexión eléctrica para evitar interferencias con componentes adyacentes. Esta flexibilidad hace que la válvula direccional de asiento M-SEW 6 sea más fácil de integrar en conjuntos complejos donde el espacio es limitado.
El diseño del disco en sí requiere menos mantenimiento que las válvulas de carrete. No hay superficies deslizantes mecanizadas con precisión que se desgasten gradualmente y aumenten las fugas. El asiento sella o no. Siempre que la contaminación no dañe las superficies de los asientos, la válvula mantiene su rendimiento sin fugas prácticamente de forma indefinida.
Dónde tiene más sentido esta válvula
La válvula direccional de asiento M-SEW 6 destaca en aplicaciones en las que las cargas deben mantenerse sin deriva durante períodos prolongados. Los sistemas de sujeción hidráulicos en máquinas herramienta representan un caso de uso perfecto. Una vez que la abrazadera se cierra sobre una pieza de trabajo, debe permanecer sujeta sin pérdida de presión durante el mecanizado. Incluso una pequeña fuga permitiría que la abrazadera se soltara lentamente, lo que podría provocar que la pieza de trabajo se mueva durante las operaciones de corte.
El aislamiento del acumulador es otra opción natural. Cuando carga un acumulador y luego necesita aislarlo del resto del circuito, una válvula de aislamiento con fugas purga gradualmente la presión del acumulador. La válvula direccional de asiento M-SEW de 6 mantiene esa presión indefinidamente. Los circuitos de seguridad también se benefician enormemente. Si un sistema de seguridad depende de impedir el flujo cuando está desenergizado, una fuga interna a través de una válvula de carrete podría permitir un movimiento involuntario incluso cuando la señal de control está apagada.
Los sistemas de prueba que necesitan mantener la presión para la detección de fugas requieren válvulas de aislamiento sin fugas. Las prensas de forjado y conformado de alta presión funcionan a presiones en las que la clasificación de 630 bar de la M-SEW 6 resulta valiosa. Los sistemas hidráulicos submarinos enfrentan requisitos de confiabilidad severos y de alta presión, donde el diseño libre de fugas de la válvula direccional de asiento M-SEW 6 proporciona márgenes de seguridad críticos.
Comparación con opciones competitivas
La serie D1SE de Parker Hannifin representa la competencia directa más cercana a la válvula direccional de asiento M-SEW de 6 en el rango de tamaño D03. El D1SE maneja presiones de hasta 350 bar y caudales de hasta 20 litros por minuto. Utiliza una filosofía de diseño de asiento similar con elementos de asiento tipo cono. Los tiempos de conmutación son más lentos, alrededor de 50 ms para energización y 60 ms para desenergización en funcionamiento con CC.
La diferencia de presión entre 350 bar y 630 bar revela diferentes estrategias de mercado. Parker apunta el D1SE al mercado más amplio de aplicaciones que necesitan aislamiento sin fugas a presiones industriales normales. Rexroth posiciona la válvula direccional de asiento M-SEW de 6 para el segmento premium donde la capacidad de presión extrema justifica un mayor costo. Las aplicaciones que realmente necesitan una capacidad de 630 bar tienen alternativas limitadas, lo que otorga a Rexroth una posición sólida en ese nicho.
Los tiempos de conmutación más rápidos del M-SEW 6, en particular el tiempo de desenergización de 10 a 15 ms, proporcionan una ventaja de seguridad tangible en escenarios de apagado de emergencia. Esa diferencia de 45 ms entre M-SEW 6 y D1SE podría determinar si una máquina se detiene antes de causar daños o lesiones. Para aplicaciones críticas para la seguridad, tiempos de respuesta más rápidos no son sólo características interesantes, son requisitos esenciales.
Comprender las compensaciones
Elegir una válvula direccional de asiento M-SEW 6 implica aceptar ciertas limitaciones. La capacidad de flujo de 25 litros por minuto no satisfará aplicaciones que necesiten altos caudales. El desequilibrio de presión inherente al diseño del obturador significa que el solenoide trabaja más para abrir la válvula contra la presión del sistema. Las válvulas de asiento de accionamiento directo alcanzan límites prácticos en torno a los rangos de flujo y presión que alcanza la M-SEW 6. Aumentar significativamente el tamaño requeriría una operación piloto, lo que añade complejidad y costo.
Los requisitos de precisión de montaje son más estrictos que los de las válvulas de carrete típicas. No se puede atornillar la válvula direccional de asiento M-SEW de 6 sobre una superficie rugosa y esperar que selle a 630 bar. El colector o la subplaca necesita un mecanizado adecuado para cumplir con las especificaciones de planitud y acabado. Esto agrega costo al sistema en general, pero ofrece un rendimiento sin fugas que justifica la elección de una válvula de asiento en primer lugar.
La limitación del control de posición en la versión de 630 bar es importante en aplicaciones que requieren verificación de seguridad funcional. Si su análisis de seguridad determina que necesita retroalimentación de posición para demostrar que la válvula está cerrada, debe aceptar el límite de presión de 420 bar. Esto representa un compromiso de ingeniería fundamental en el que Rexroth decidió no comprometer la integridad estructural necesaria para 630 bar para acomodar los sensores.
Tomar la decisión correcta para su aplicación
Si su aplicación requiere absolutamente que no haya fugas internas, la válvula direccional de asiento M-SEW 6 pertenece a su lista de preseleccionados. Si necesita mantener una presión superior a 400 bar, sus opciones se reducen considerablemente y el M-SEW 6 se convierte en una de las pocas opciones viables en el tamaño D03. Si una respuesta rápida de desenergización es importante para la seguridad, el tiempo de conmutación de 10 a 15 ms proporciona ventajas reales. Si trabaja con fluidos biodegradables o resistentes al fuego, la opción de sello FKM maneja una compatibilidad que algunas válvulas de la competencia no ofrecen.
Por el contrario, si necesita caudales elevados superiores a 30 litros por minuto, la válvula direccional de asiento M-SEW de 6 no funcionará. Si su aplicación implica ciclos frecuentes a flujo y presión máximos, debe evaluar cuidadosamente si la válvula se mantiene dentro de sus límites de rendimiento o si necesita inserciones de acelerador para controlar las condiciones. Si necesita funcionalidad 4/2 con requisitos de conmutación complejos, una válvula de carrete podría ser más simple a pesar de sus características de fuga.
El cálculo del costo total de propiedad favorece a la válvula direccional de asiento M-SEW de 6 en aplicaciones donde el tiempo de inactividad es costoso. La larga vida útil, el desgaste mínimo y el fácil reemplazo de la bobina reducen los costos de mantenimiento y el tiempo de inactividad del sistema. El precio de compra inicial es más alto que el de las válvulas de carrete estándar, pero en aplicaciones críticas donde la confiabilidad importa, ese costo superior se amortiza rápidamente.
Documentación técnica y soporte
Bosch Rexroth proporciona documentación técnica completa para la válvula direccional de asiento M-SEW de 6, incluidos modelos CAD en múltiples formatos, dibujos dimensionales completos y curvas de rendimiento detalladas. La documentación especifica claramente todos los requisitos de instalación, especificaciones de juntas tóricas, valores de torsión e información de compatibilidad de fluidos. Seguir exactamente estas especificaciones es fundamental para lograr el rendimiento nominal.
La válvula cumple con los estándares de montaje ISO 4401-03-02-0-05 y DIN 24340 Forma A, lo que garantiza la compatibilidad con colectores y subplacas estándar de la industria. Esta estandarización reduce el riesgo de integración y hace que la válvula direccional de asiento M-SEW de 6 sea un reemplazo sencillo para otras válvulas D03 al actualizar un sistema para obtener un mejor rendimiento contra fugas.
Consideraciones finales
La válvula direccional de asiento Bosch Rexroth M-SEW de 6 representa una solución especializada para aplicaciones exigentes. No intenta ser todo para todas las aplicaciones. En cambio, se centra en hacer un trabajo excepcionalmente bien: proporcionar aislamiento sin fugas a presiones de hasta 630 bar en un paquete D03 estandarizado. La ingeniería que hace esto posible requiere atención al detalle durante la instalación y aplicación, pero ofrece un rendimiento que las válvulas de carrete convencionales simplemente no pueden igualar.
Para los ingenieros que trabajan en circuitos de retención de carga, sistemas de seguridad o aplicaciones de alta presión, comprender lo que ofrece la válvula direccional de asiento M-SEW de 6 ayuda a realizar selecciones de componentes informadas. Las capacidades de la válvula se alinean con requisitos específicos donde sus puntos fuertes son más importantes. Elegirlo para la aplicación adecuada ofrece un rendimiento confiable y sin fugas que justifica su posicionamiento premium en el mercado.
