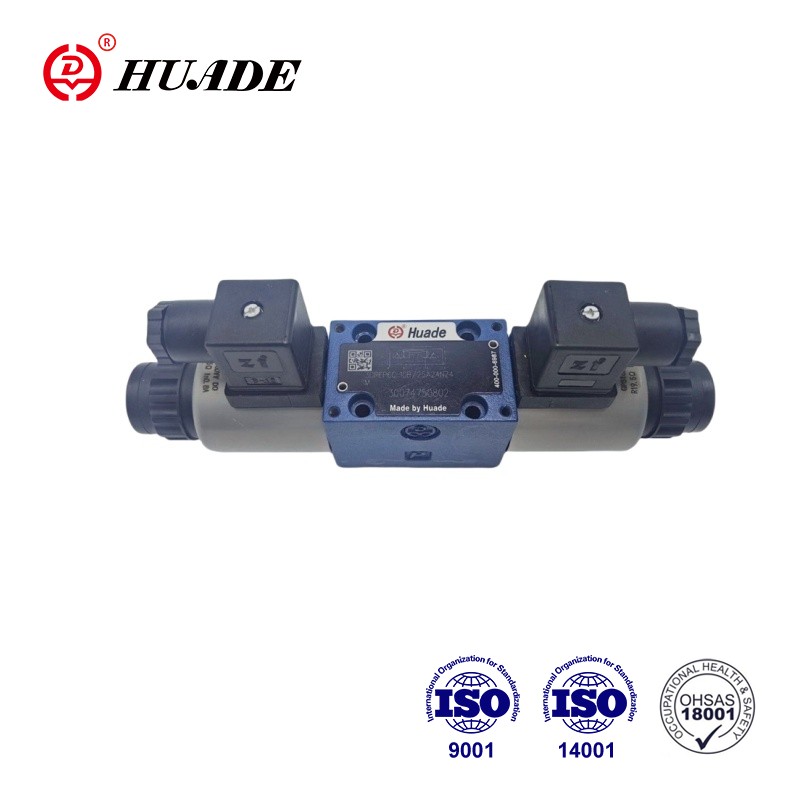

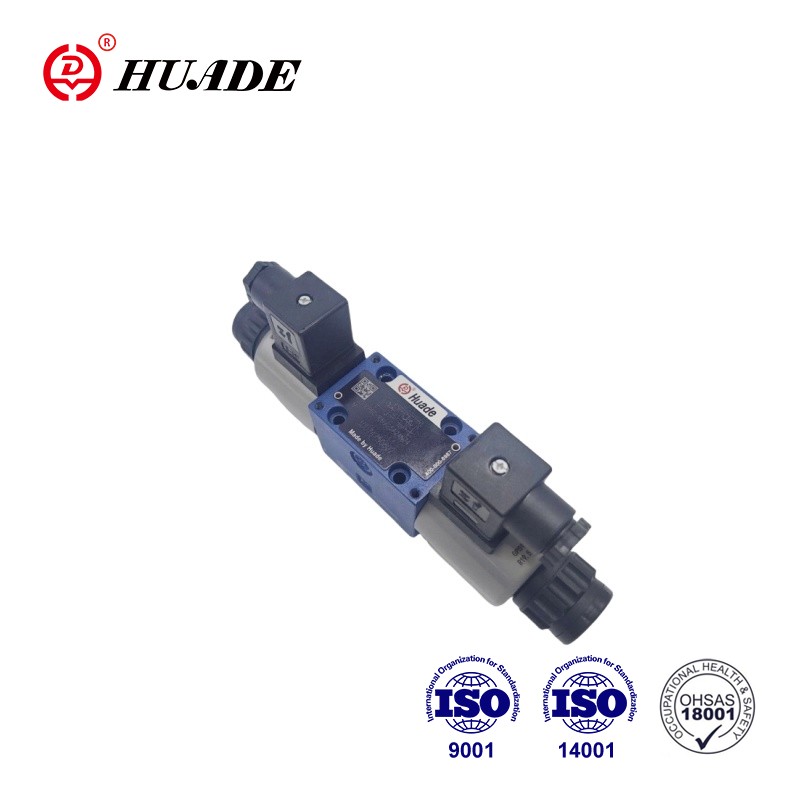

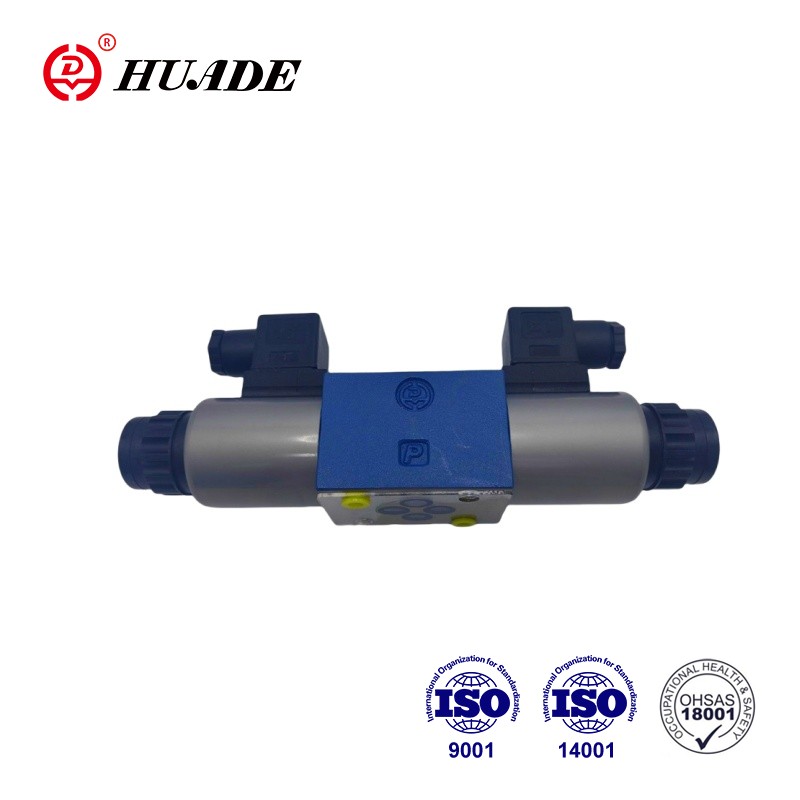

La válvula reductora de presión de 3 vías tipo 3DREP 6B se acciona directamente mediante solenoides proporcionales. Convierten una señal de entrada eléctrica en una señal de salida de presión proporcional. Los solenoides proporcionales son solenoides de CC de pasador húmedo controlables con rosca central y bobina extraíble. Los solenoides se controlan opcionalmente mediante una electrónica de control externa.
| Hidráulico | ||
| Presión de funcionamiento (MPa) | Puerto P | 10, si excede 10, instale la válvula, tipo ZDR6DP..-30B/... en el puerto de entrada |
| Puerto T | 3 | |
| Flujo máx. (L/min) | 15(∆p=5MPa) | |
| Grado de contaminación (um) | Recomendación de filtro con una tasa de retención mínima de β10≥ 75 | |
| Histéresis (%) | ≤3 | |
| Precisión de repetibilidad (%) | ≤1 | |
| Sensibilidad de respuesta (%) | ≤1 | |
| Lapso de reversión (%) | ≤1 | |
| fluido a presión | Aceite mineral (para sello NBR), éster de fosfato (para sello FPM) | |
| Rango de viscosidad (mm2/s) | 2,8 a 380 | |
| Rango de temperatura del fluido a presión (°C) | -20 a +70 | |
| Instalación | opcional, preferiblemente horizontal | |
| Peso (kg) | Tipo C: 2,6; tipo A.B: 1,5 | |
| Eléctrico, solenoide | ||
| Tensión de alimentación | CC 24 V | |
| Corriente nominal por solenoide (A) | 0.8 | |
| Corriente máx. por solenoide (A) | ≤0,02 | |
| Resistencia de la bobina del solenoide (Ω) | Valor frío a 20°C | 19.5 |
| Máx. valor cálido | 28.8 | |
| Estado de trabajo | continuo | |
| Temperatura de condición (°C) | ~+50 | |
| Temperatura de la bobina (°C) | ~+150 | |
| Protección según DIN40 050 | IP65 | |
| Conexiones electricas | 3DREP | con conector según DIN43650-AM2 conector según DIN 43 650-AF2/Pg11 |
| 3DREPE | con conector de componente a conector enchufable E DIN43563-AM6-3 E DIN43563-BF6-3/Pg11 | |
Características:
▶Válvulas proporcionales de control directo para el control de la presión y la dirección de un flujo
▶Accionado mediante solenoides proporcionales con rosca central y bobina extraíble
▶Carrete de control centrado en resorte
Solicitud:
La válvula reductora de presión proporcional de tres vías 3DREP 6B se usa ampliamente en equipos de producción en las industrias petrolera, química, farmacéutica y otras.
◆Diseño:
La válvula se compone principalmente de:
◆Función:
Con los solenoides (1 y 2) desactivados, el carrete de control (5) se mantiene en su posición central mediante resortes de compresión.
El carrete de control (2) se acciona directamente cuando uno de los solenoides está energizado.
P.ej. energizando el solenoide "a" (1)
→El carrete de medición de presión (5) y el carrete de control (4) se mueven hacia la derecha en proporción a la señal de entrada eléctrica.
→La conexión de P a B y de A a T se realiza mediante secciones transversales en forma de orificio con características de flujo progresivo
◆Desenergización del solenoide (1)
→El carrete de control (4) regresa a su posición central mediante los resortes de compresión.
En la posición media, las conexiones A y B a T están abiertas, por lo tanto, el fluido a presión puede fluir libremente al tanque. Un control manual opcional hace posible mover el carrete de control (4) sin energizar el solenoide.
●¡Atención!
¡El uso involuntario del accionamiento manual puede provocar un movimiento incontrolado de la máquina!
Símbolos de la válvula reductora de presión proporcional 3DREP 6B
