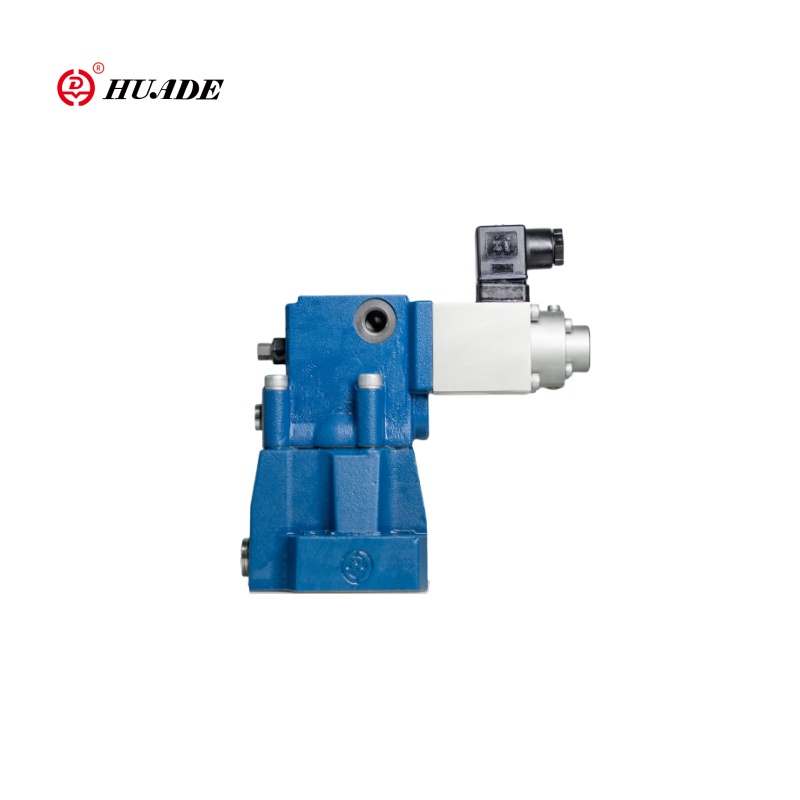

Válvula reductora de presión proporcional

Como distribuidor de Huade Hydraulic, proporcionamos a los clientes una válvula de reducción de presión proporcional. La válvula de reducción proporcional de presión proporcional de Huade Hydraulic DRE se ha convertido en un componente clave indispensable en múltiples sectores industriales debido a su alta precisión, estabilidad y una amplia gama de aplicaciones. Los productos hidráulicos de Huade son reconocidos por su calidad y, junto con sus bajos precios, han convertido a Huade en un líder en la industria hidráulica de China. Además, debido a que sus productos pueden servir como alternativas a los productos Rexroth, las válvulas hidráulicas de Huade son un sustituto rentable que vale la pena considerar.

Enviar Consulta Descargar PDF

Descripción del Producto

Los tipos de reducción de presión proporcional de Huade DRE son válvulas reductoras de presión piloto. Se utilizan para la reducción de una presión de trabajo.

La válvula reductora de presión proporcional DRE consiste básicamente en la válvula piloto (1) con solenoide proporcional (2) válvula principal (3) con conjunto de carrete principal (4), así como una válvula de verificación opcional (5).

Parámetro del producto de la válvula reductora de presión proporcional DRE

Hidráulico
Máx. Presión de establecimiento (MPA)	Puertos A y B	31.5
	Puerto y	ir al tanque. No presión
Presión máxima, para el puerto A (MPA)	Lo mismo que la calificación de presión
Min. Presión de confección. Para el puerto A (MPA)	Estar relacionado con "Q". (ver curvas)
Linealidad (%)	± 3.5
Repetibilidad (%)	<± 2
Histéresis	Con carcaj ± 2.5% pMax. Sin carcaj ± 4.5% PMAX
Fluidos	Aceite mineral (para sello NBR), éster fosfato (para el sello FPM)
Rango de viscosidad (mm²/s)	2.8 TO380
Rango de temperatura del fluido (℃)	-20 a +70
Eléctrico
Voltaje de suministro	corriente continua
Min. Corriente de control (a)	0.1
Corriente máxima de control (a)	0.8
Resistencia de la bobina (Ω)	Válvula vieja a 20 ℃ es 19.5, la válvula máxima es 28.8
Deber	continuo
Temperatura máxima de condición (℃)	50
Aislamiento a DIN 40 050	IP65
Amplificador asociado	Connector enchufable
Aplicador eléctrico	VT_2000: 40 (juntos proporcionan)

Característica del producto y aplicación de la válvula de reducción de presión proporcional DRE

Características:

▶ Opcional Max. Protección de presión

▶ Válvula de verificación opcional entre A y B

▶ Válvula utilizada para reducir una presión de trabajo

▶ Para el montaje de la subplaca

▶ Válvula y electrónica de un Scurce

Solicitud:

La válvula reductora de presión proporcional DRE/DREM tiene una estructura simple, instalación y depuración convenientes, capacidad de flujo fuerte, pequeña pérdida de presión, buena repetibilidad y linealidad, y es adecuada para ocasiones con un gran flujo del sistema. Se utiliza ampliamente en máquinas herramienta, industria ligera, metalurgia, construcción naval, ingeniería, minería, aeroespacial y otros campos.

Función y válvula particularidades de la presión proporcional que reduce la válvula DRE

Escribe dre ...

La configuración de la presión en el puerto A depende del voltaje presente en los solenoides proporcionales (2).

En reposo, sin presión en el puerto B, el resorte contiene el carrete principal (4) en su posición de inicio. Por lo tanto, se evita la conexión de B a A a A A un salto inicial.

La presión en el puerto A actúa mediante conexión en el área del carrete principal.

El aceite piloto se toma del puerto A (NS 10) o el puerto B (NS 20,30) y pasa a través de la conexión al controlador de flujo constante, que contiene el flujo de aceite piloto constante constante de las caídas de presión entre los puertos A y B. Desde el controlador de flujo constante, el flujo de aceite piloto pasa a la cámara de resorte, a través de dos conexiones, a través del asiento de la válvula hacia el puerto y desde allí hacia la línea de drenaje.

La presión requerida en el puerto A se define en el amplificador relevante.

Símbolos de la válvula reductora de la presión proporcional DRE
