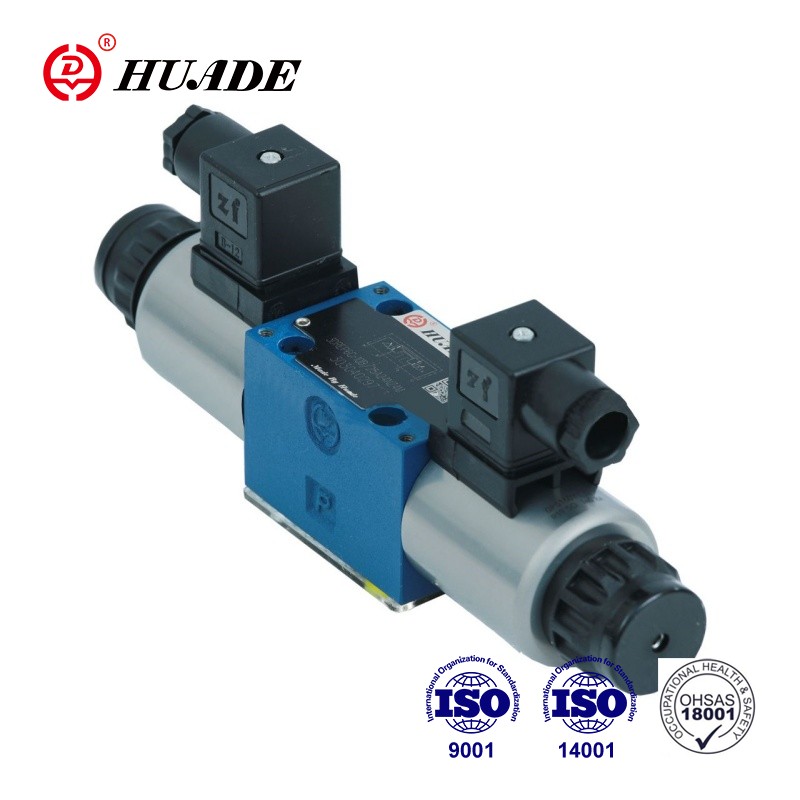

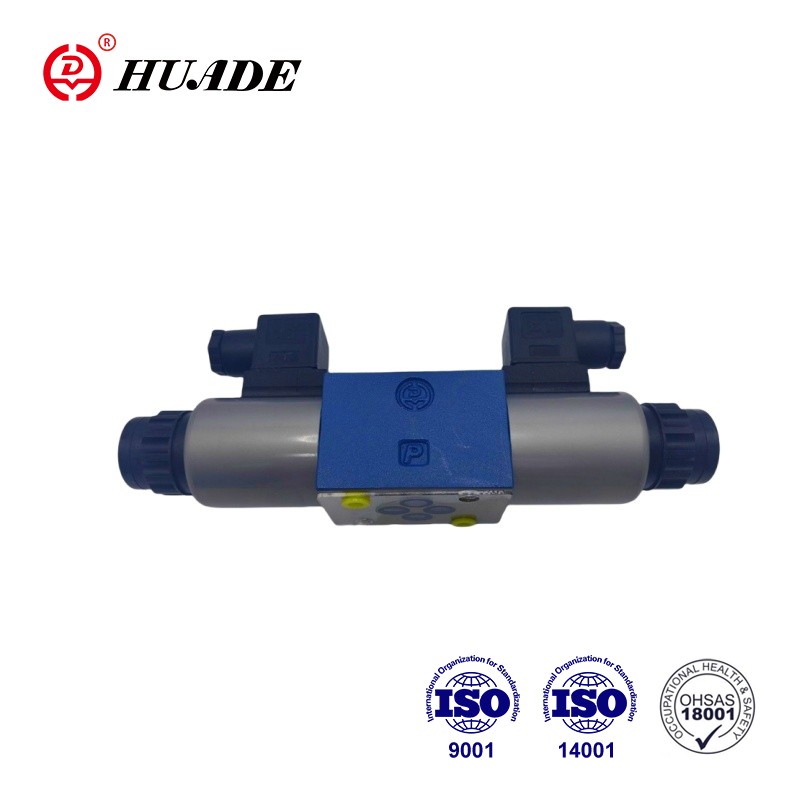

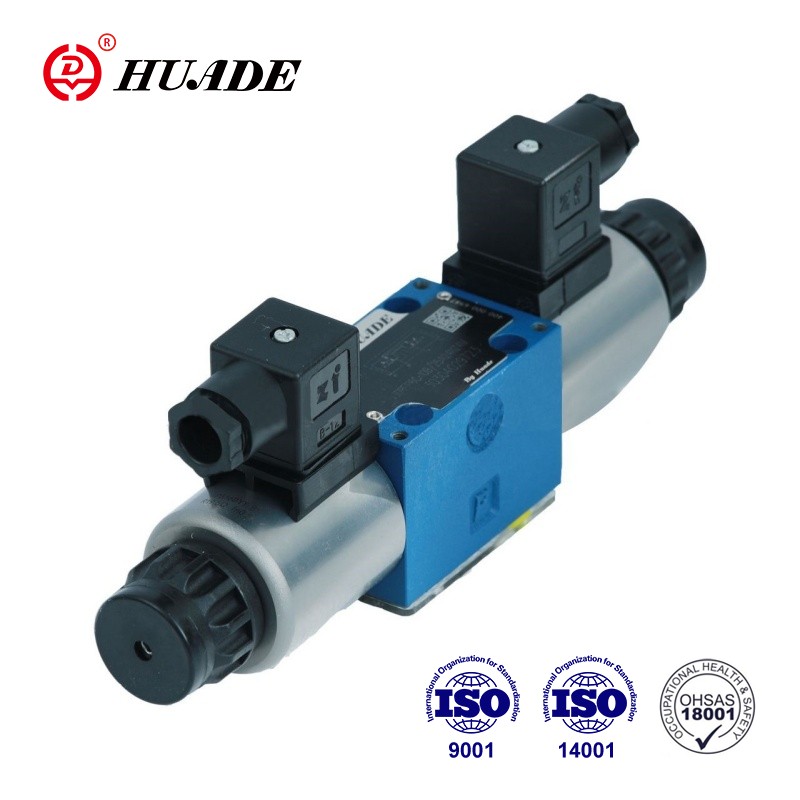

La válvula reductora de presión proporcional de tres vías 3DREP 6C tiene las ventajas de una velocidad de respuesta rápida, alta precisión de control y buena estabilidad. Al mismo tiempo, tiene una estructura compacta y es fácil de instalar y mantener. Durante el uso, la válvula reductora de presión debe inspeccionarse y mantenerse periódicamente para garantizar su funcionamiento normal y prolongar su vida útil.
| Hidráulico | ||
| Presión de funcionamiento (MPa) | Puerto P | 10, si excede 10, instale la válvula, tipo ZDR6DP..-30B/... en el puerto de entrada |
| Puerto T | 3 | |
| Flujo máx. (L/min) | 15(∆p=5MPa) | |
| Grado de contaminación (um) | Recomendación de filtro con una tasa de retención mínima de β10≥ 75 | |
| Histéresis (%) | ≤3 | |
| Precisión de repetibilidad (%) | ≤1 | |
| Sensibilidad de respuesta (%) | ≤1 | |
| Lapso de reversión (%) | ≤1 | |
| fluido a presión | Aceite mineral (para sello NBR), éster de fosfato (para sello FPM) | |
| Rango de viscosidad (mm2/s) | 2,8 a 380 | |
| Rango de temperatura del fluido a presión (°C) | -20 a +70 | |
| Instalación | opcional, preferiblemente horizontal | |
| Peso (kg) | Tipo C: 2,6; tipo A.B: 1,5 | |
| Eléctrico, solenoide | ||
| Tensión de alimentación | CC 24 V | |
| Corriente nominal por solenoide (A) | 0.8 | |
| Corriente máx. por solenoide (A) | ≤0,02 | |
| Resistencia de la bobina del solenoide (Ω) | Valor frío a 20°C | 19.5 |
| Máx. valor cálido | 28.8 | |
| Estado de trabajo | continuo | |
| Temperatura de condición (°C) | ~+50 | |
| Temperatura de la bobina (°C) | ~+150 | |
| Protección según DIN40 050 | IP65 | |
| Conexiones electricas | 3DREP | con conector según DIN43650-AM2 conector según DIN 43 650-AF2/Pg11 |
| 3DREPE | con conector de componente a conector enchufable E DIN43563-AM6-3 E DIN43563-BF6-3/Pg11 | |
Características:
▶Válvulas proporcionales de control directo para el control de la presión y la dirección de un flujo
▶Accionado mediante solenoides proporcionales con rosca central y bobina extraíble
▶Carrete de control centrado en resorte
Solicitud:
Las válvulas reductoras de presión proporcionales de tres vías 3DREP 6C se utilizan ampliamente en el suministro de agua contra incendios, sistemas automáticos de extinción de incendios por rociadores y diversos equipos hidráulicos, sistemas hidráulicos y maquinaria hidráulica.
◆Diseño:
La válvula se compone principalmente de:
◆Función:
Con los solenoides (1 y 2) desactivados, el carrete de control (5) se mantiene en su posición central mediante resortes de compresión.
El carrete de control (2) se acciona directamente cuando uno de los solenoides está energizado.
P.ej. energizando el solenoide "a" (1)
→El carrete de medición de presión (5) y el carrete de control (4) se mueven hacia la derecha en proporción a la señal de entrada eléctrica.
→La conexión de P a B y de A a T se realiza mediante secciones transversales en forma de orificio con características de flujo progresivo
◆Desenergización del solenoide (1)
→El carrete de control (4) regresa a su posición central mediante los resortes de compresión.
En la posición media, las conexiones A y B a T están abiertas, por lo tanto, el fluido a presión puede fluir libremente al tanque. Un control manual opcional hace posible mover el carrete de control (4) sin energizar el solenoide.
●¡Atención!
¡El uso involuntario del accionamiento manual puede provocar un movimiento incontrolado de la máquina!
Estructura de la válvula reductora de presión proporcional 3DREP 6C
Símbolos de la válvula reductora de presión proporcional 3DREP 6C
