¿Cómo se ajusta una válvula de control de flujo hidráulico?

Válvulas de control de flujo hidráulicoson componentes esenciales en sistemas hidráulicos, responsables de regular la velocidad de flujo del fluido hidráulico para controlar la velocidad y el momento de los actuadores. Ya sea que esté trabajando con maquinaria industrial, equipos de construcción o sistemas de fabricación, comprender cómo ajustar adecuadamente estas válvulas es crucial para un rendimiento óptimo del sistema, eficiencia energética y longevidad del equipo.

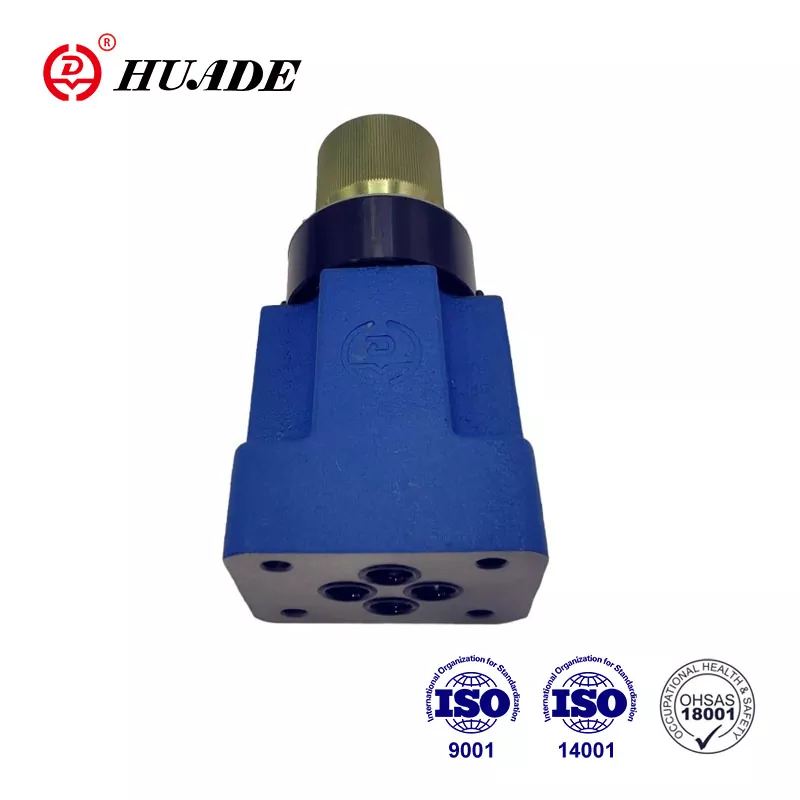

Válvulas de control de flujo hidráulico

Antes de sumergirse en los procedimientos de ajuste, es importante comprender qué hacen las válvulas de control de flujo hidráulico y cómo funcionan. Estas válvulas regulan el volumen de fluido hidráulico que fluye a través de un sistema creando una restricción variable en la ruta de flujo. El propósito principal es controlar la velocidad de los actuadores hidráulicos, como los cilindros y los motores, independientemente de las variaciones de carga o los cambios de presión en el sistema.

Las válvulas de control de flujo vienen en varios tipos, incluidas las válvulas de aguja, las válvulas del acelerador y las válvulas de control de flujo compensadas por presión. Cada tipo tiene sus aplicaciones específicas y métodos de ajuste, pero los principios fundamentales siguen siendo consistentes en todas las variantes.

Seguridad primero: preparaciones previas al ajuste

La seguridad siempre debe ser su máxima prioridad cuando se trabaja con sistemas hidráulicos. Antes de intentar ajustar cualquier ajuste, asegúrese de que el sistema esté despresurado y bloqueado adecuadamente de acuerdo con los procedimientos de seguridad de su instalación. Los sistemas hidráulicos operan bajo presiones extremadamente altas que pueden causar lesiones graves o la muerte si no se toman precauciones adecuadas.

Reúna las herramientas necesarias, incluidas las llaves apropiadas, los medidores de presión, los medidores de flujo y el equipo de seguridad. Tenga la documentación técnica del sistema fácilmente disponible, incluidos los esquemas hidráulicos, las especificaciones de la válvula y los procedimientos de ajuste del fabricante. Comprender los parámetros operativos del sistema, incluida la máxima presión, caudales y rangos de temperatura, es esencial para ajustes seguros y efectivos.

Proceso de ajuste paso a paso

Evaluación inicial del sistema

Comience inspeccionando a fondo el sistema hidráulico e identificando la válvula de control de flujo específica que requiere ajuste. Verifique los signos visibles de daños, fugas o contaminación que pueda afectar el rendimiento de la válvula. El fluido hidráulico contaminado puede causar un comportamiento de la válvula errática y debe abordarse antes de hacer ajustes.

Revise el rendimiento actual del sistema y documente cualquier problema que esté tratando de resolver. Los problemas comunes incluyen actuadores que se mueven demasiado rápido o lentamente, movimiento desigual o tiempos de ciclo inconsistentes. Comprender estos síntomas ayudará a guiar su estrategia de ajuste.

Medición de las tasas de flujo de corriente

Antes de hacer cualquier ajuste, establezca mediciones de línea de base de las tasas de flujo de corriente a través de la válvula. Esto se puede lograr utilizando un medidor de flujo instalado en la línea hidráulica o midiendo las velocidades del actuador y calculando el flujo basado en el desplazamiento del cilindro o las especificaciones del motor.

Document these measurements carefully, as they will serve as reference points during the adjustment process. If possible, measure flow rates under various load conditions to understand how the valve performs across different operating scenarios.

Hacer ajustes primarios

La mayoría de las válvulas de control de flujo hidráulico cuentan con un tornillo o perilla de ajuste que varía la restricción de la válvula. El mecanismo de ajuste generalmente funciona cambiando la posición de una aguja, carrete u otro elemento que restringe el flujo dentro del cuerpo de la válvula.

Comience con pequeños ajustes, generalmente no más de un cuarto de turno a la vez. La rotación en sentido horario generalmente disminuye el flujo (aumenta la restricción), mientras que la rotación en sentido antihorario aumenta el flujo (disminuye la restricción). Sin embargo, siempre consulte la documentación del fabricante de la válvula para confirmar la dirección de ajuste para su válvula específica.

Después de cada ajuste, opere el sistema a través de varios ciclos completos para permitir que el fluido hidráulico alcance la temperatura de funcionamiento y para que el ajuste tenga un efecto completo. Mida la velocidad de flujo o la velocidad del actuador después de cada ajuste para cuantificar el cambio.

Ajuste y optimización

Una vez que haya logrado tasas de flujo cerca de sus valores objetivo, comience a ajustar el ajuste. Este proceso requiere paciencia y precisión, ya que pequeños ajustes pueden tener efectos significativos en el rendimiento del sistema. Haga cambios incrementales y pruebe el sistema a fondo después de cada ajuste.

Preste atención a la estabilidad y consistencia del sistema. Una válvula de control de flujo ajustada adecuadamente debe proporcionar un movimiento de actuador suave y predecible sin caza ni oscilación. Si nota un comportamiento errático, verifique el aire en el sistema, el líquido contaminado o los componentes de la válvula desgastados.

Técnicas de ajuste avanzado

Compensación de temperatura

La viscosidad del fluido hidráulico cambia con la temperatura, lo que puede afectar las tasas de flujo a través de la válvula. Algunas válvulas de control de flujo avanzadas incluyen características de compensación de temperatura, pero aún pueden ser los ajustes manuales para tener en cuenta las variaciones de temperatura extrema en su entorno operativo.

Monitor system performance across the full range of expected operating temperatures and make seasonal adjustments if necessary. Keep detailed records of these adjustments to establish patterns and optimize future maintenance schedules.

Ajustes de compensación de presión

Las válvulas de control de flujo compensadas por presión mantienen tasas de flujo consistentes a pesar de las variaciones de presión en el sistema. Estas válvulas generalmente tienen capacidades de ajuste de flujo y presión. El ajuste de compensación de presión establece la presión diferencial en el orificio de control de flujo, mientras que el ajuste de flujo controla la velocidad de flujo real.

Al ajustar las válvulas compensadas por presión, primero establezca la compensación de presión en el nivel apropiado en función del rango de presión de funcionamiento de su sistema. Luego ajuste el control de flujo para lograr la velocidad de flujo deseada. Este proceso de dos pasos garantiza un rendimiento óptimo de la válvula en condiciones de carga variables.

Consideraciones del sistema de detección de carga

En los sistemas hidráulicos de detección de carga, los ajustes de la válvula de control de flujo deben considerar la interacción entre la válvula y la bomba de detección de carga del sistema. Estos sistemas ajustan automáticamente la salida de la bomba en función de la demanda del sistema, lo que puede afectar el comportamiento de la válvula de control de flujo.

Al ajustar las válvulas en los sistemas de detección de carga, asegúrese de que la presión y la configuración de flujo de la bomba estén configurados correctamente antes de realizar ajustes de válvulas. La relación entre la salida de la bomba y la configuración de la válvula es crítica para lograr una eficiencia y rendimiento óptimos del sistema.

Errores de ajuste comunes para evitar

El ajuste excesivo es uno de los errores más comunes cuando se trabaja con válvulas de control de flujo hidráulico. Hacer grandes ajustes puede conducir a la inestabilidad del sistema y puede dañar los componentes sensibles. Siempre haga pequeños cambios incrementales y pruebe completamente entre los ajustes.

Failing to consider system warm-up time is another frequent error. Hydraulic systems perform differently when cold versus at operating temperature. Always allow the system to reach normal operating temperature before making final adjustments.

Ignorar la contaminación del sistema puede conducir a un bajo rendimiento de la válvula y ajustes fallidos. El fluido hidráulico contaminado puede causar pegado de válvula, operación errática y desgaste prematuro. Abordar los problemas de contaminación antes de intentar los ajustes de la válvula.

Mantenimiento y monitoreo

El monitoreo regular del rendimiento de la válvula de control de flujo es esencial para mantener una operación óptima del sistema. Establezca un programa de inspección de rutina que incluya verificar la fuga, verificar las tasas de flujo y documentar cualquier cambio de rendimiento.

Mantenga registros detallados de todos los ajustes, incluidas fechas, configuraciones y mediciones de rendimiento. Esta documentación será invaluable para solucionar problemas futuros y optimizar los horarios de mantenimiento.

Considere la implementación de técnicas de monitoreo de condición, como el análisis de vibración o la imagen térmica, para detectar problemas potenciales de la válvula antes de afectar el rendimiento del sistema. La detección temprana de problemas permite el mantenimiento proactivo y evita el tiempo de inactividad costoso.

Ajustar adecuadamente las válvulas de control de flujo hidráulico es tanto un arte como una ciencia que requiere comprender los principios hidráulicos, la atención a la seguridad y la atención cuidadosa al detalle. Siguiendo procedimientos de ajuste sistemáticos, manteniendo registros detallados y priorizar la seguridad, puede optimizar el rendimiento de su sistema hidráulico al tiempo que extiende la vida útil del equipo y mejorando la eficiencia operativa.

Recuerde que cada sistema hidráulico es único, y las técnicas de ajuste pueden necesitar adaptarse en función de los requisitos específicos del sistema, las condiciones de funcionamiento y las recomendaciones del fabricante. En caso de duda, consulte con los especialistas del sistema hidráulico o el equipo de soporte técnico del fabricante de la válvula para garantizar los procedimientos de ajuste adecuados y el rendimiento óptimo del sistema.
