Cuando trabaja con sistemas hidráulicos o tuberías de agua, elegir la válvula de retención adecuada puede marcar la diferencia entre un funcionamiento fluido y reparaciones costosas. La válvula de retención galvanizada Tipo S se ha convertido en una opción popular para muchas aplicaciones industriales, pero no siempre es sencillo comprender qué la diferencia de otras opciones.

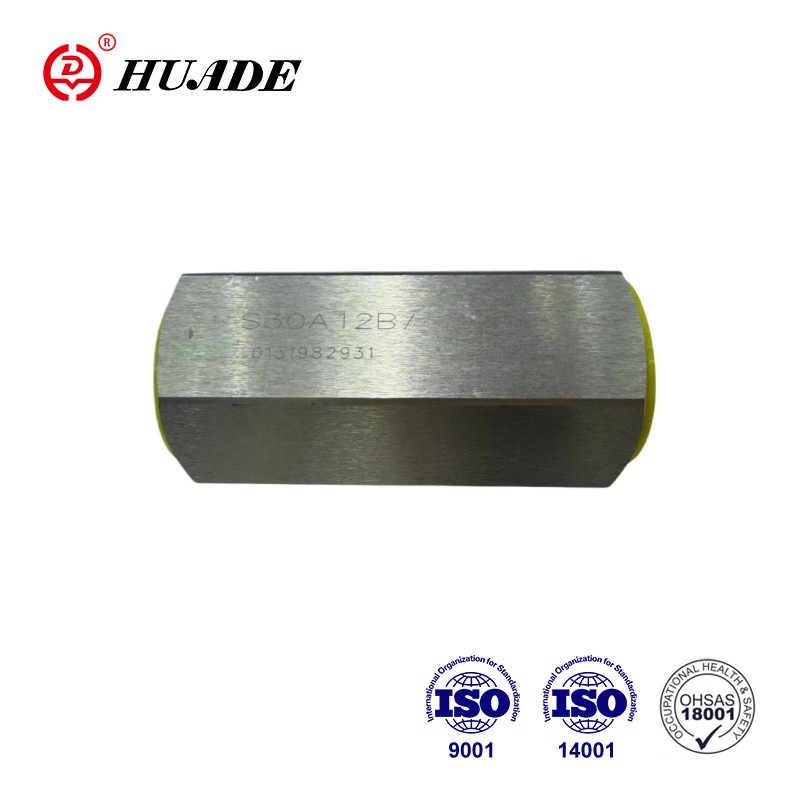

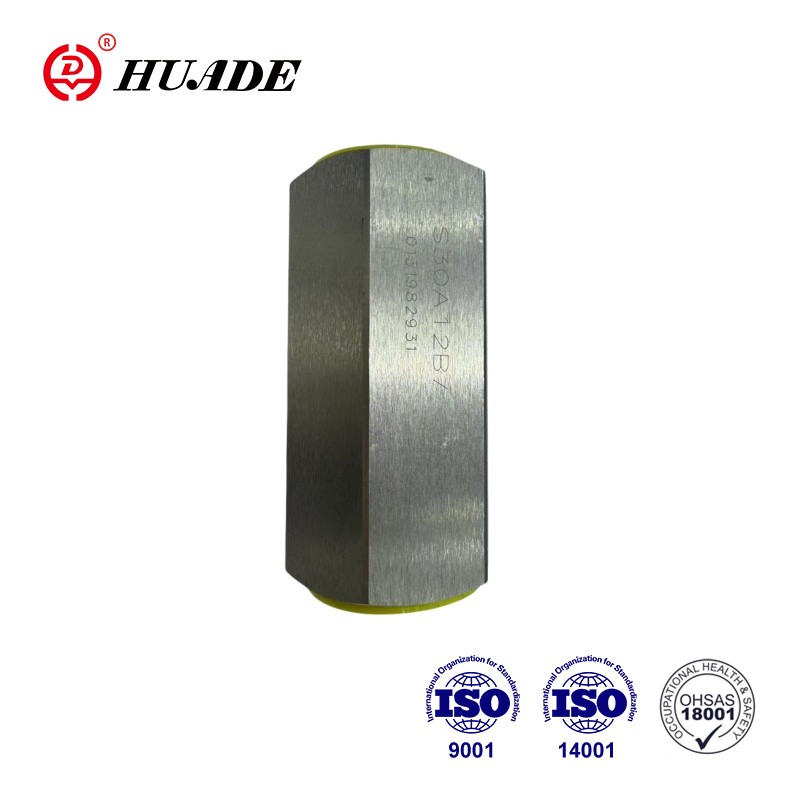

¿Qué es una válvula de retención galvanizada tipo S?
Una válvula de retención galvanizada Tipo S es un dispositivo de control de flujo unidireccional que evita que el fluido fluya hacia atrás en su sistema de tuberías. La parte "galvanizada" significa que el cuerpo de la válvula tiene una capa protectora de zinc aplicada mediante galvanización en caliente o galvanoplastia. Esta capa de zinc actúa como un escudo contra el óxido y la corrosión, por lo que a menudo verá estas válvulas en instalaciones exteriores y sistemas de agua.
La designación "Tipo S" puede significar diferentes cosas dependiendo de si se trata de equipos hidráulicos o de plomería estándar. En aplicaciones hidráulicas, el tipo S generalmente se refiere a un diseño de émbolo o asiento con resorte que puede soportar presiones de hasta 450 bar (aproximadamente 6500 psi). Para trabajos en tuberías, la S podría indicar una válvula de retención oscilante con conexiones para soldar o una serie de un fabricante específico. Esta distinción es importante porque los dos diseños funcionan de manera muy diferente.
¿Cómo funciona el mecanismo tipo S?
La versión hidráulica de una válvula de retención galvanizada Tipo S utiliza un émbolo con resorte que se desliza a lo largo de una línea central. Cuando la presión del fluido empuja contra el émbolo con suficiente fuerza, comprime el resorte y abre la válvula. En el momento en que la presión cae o intenta revertirse, el resorte vuelve a colocar el émbolo en su asiento, creando un sello hermético. Esto sucede rápidamente, lo que ayuda a prevenir el golpe de ariete (esos fuertes golpes que a veces se escuchan en las tuberías).
La tubería tipo S, por el contrario, suele tener un disco o trampilla que gira sobre una bisagra. La gravedad y el flujo hacia adelante empujan el disco para abrirlo y, cuando el flujo se detiene, el disco vuelve a caer en su lugar. Este diseño maneja bien tuberías de mayor tamaño y no le importan las partículas sólidas en el agua, pero se cierra más lentamente que el tipo de émbolo. La elección entre estos dos afecta el rendimiento de su válvula de retención galvanizada Tipo S en condiciones reales.
Comprender el revestimiento galvanizado
El proceso de galvanización implica sumergir piezas de acero en zinc fundido a alrededor de 840 °F. Esto crea múltiples capas: una capa interna de aleación de zinc y hierro que se adhiere firmemente al acero y una capa externa de zinc puro que recibe el impacto de la exposición ambiental. Cuando esta capa exterior se corroe, en realidad protege el acero que se encuentra debajo mediante un proceso llamado protección de sacrificio.
La galvanización en caliente normalmente produce un espesor de recubrimiento de 45 a 85 micrones, que puede durar más de 50 años en condiciones atmosféricas normales. La válvula antirretorno galvanizada tipo S se beneficia de esta protección duradera, especialmente cuando se instala en exteriores o en edificios sin calefacción. Sin embargo, el recubrimiento de zinc tiene límites de temperatura. La exposición continua por encima de 200°C (392°F) dañará el revestimiento y por encima de 250°C, el zinc comienza a desprenderse del acero. Esto significa que su válvula de retención galvanizada Tipo S funciona mejor en sistemas que manejan fluidos fríos a calientes, no vapor o aceite hidráulico de alta temperatura.
Especificaciones de presión y flujo
Una válvula de retención hidráulica galvanizada tipo S típica puede manejar presiones de trabajo de 35 a 40 MPa, según el tamaño del puerto. Los tamaños más pequeños (de 6 mm a 15 mm) suelen tener un rendimiento de 40 MPa, mientras que los tamaños más grandes (de 20 mm a 30 mm) pueden estar limitados a 35 MPa. Los caudales máximos oscilan entre 15 y 300 litros por minuto, lo que cubre la mayoría de los equipos hidráulicos móviles y maquinaria industrial.
La presión de apertura (la presión mínima necesaria para abrir la válvula) es otro número importante. Para la mayoría de los diseños Tipo S, esto varía de 0 a 0,6 MPa. Una presión de apertura más baja significa que la válvula se abre más fácilmente, lo que reduce la pérdida de energía en su sistema. Sin embargo, un ajuste demasiado bajo puede hacer que la válvula vibre cuando el flujo fluctúa. Su válvula de retención galvanizada Tipo S debe coincidir con la presión operativa mínima de su sistema para evitar este problema.
La resistencia al flujo en el diseño Tipo S es mayor que la de una válvula de retención oscilante porque el fluido tiene que empujar el émbolo hacia arriba contra la tensión del resorte. Esto crea una caída de presión similar a la que verías en una válvula de globo. Para aplicaciones de alto flujo donde la caída de presión es muy importante, es posible que desee calcular si un Tipo S es la opción correcta o si una verificación de oscilación funcionaría mejor.
Consideraciones de temperatura para válvulas galvanizadas
El rango de temperatura de una válvula de retención galvanizada tipo S suele oscilar entre -20 °C y 80 °C para el fluido del interior. La temperatura ambiente debe permanecer entre -20°C y 50°C. Estos límites provienen tanto del recubrimiento de zinc como de los materiales de sellado utilizados dentro de la válvula.
Cuando las temperaturas suben continuamente por encima de los 200°C, el recubrimiento de zinc comienza a romperse. Es posible que las exposiciones breves de hasta 350 °C no causen fallas inmediatas, pero los ciclos repetidos a altas temperaturas definitivamente acortarán la vida útil de la válvula. Si su sistema hace funcionar agua caliente a más de 180 °F con regularidad, probablemente debería buscar opciones de acero inoxidable en lugar de una válvula de retención galvanizada Tipo S.
Las temperaturas frías suelen ser menos problemáticas para el propio revestimiento galvanizado, pero hay que tener cuidado con la formación de hielo en los sistemas de agua. El cuerpo de la válvula puede agrietarse si el agua del interior se congela y se expande. Una preparación adecuada para el invierno o el uso de mezclas de glicol ayudan a prevenir este problema en los sistemas estacionales.
Dónde funciona mejor la válvula de retención galvanizada tipo S
Los sistemas de protección contra incendios son una aplicación importante para las válvulas de retención galvanizadas. Las certificaciones UL y FM requeridas para las válvulas de retención para servicios contra incendios a menudo especifican una construcción de hierro fundido galvanizado o hierro dúctil. Un diseño Tipo S en estos sistemas evita el reflujo de los elevadores de rociadores contra incendios y garantiza que siempre haya agua disponible cuando sea necesario. El revestimiento galvanizado proporciona décadas de protección incluso en salas de válvulas húmedas o instalaciones al aire libre.
Los sistemas de riego también se benefician de las instalaciones de válvula de retención galvanizada Tipo S. Las estaciones de bombeo agrícolas, los sistemas de agua de campos de golf y las redes de riego municipales utilizan válvulas de retención para mantener el cebado en las líneas de bombeo y evitar el flujo inverso. El recubrimiento de zinc soporta la exposición a fertilizantes y minerales en el agua de riego mejor que el acero desnudo, aunque no tan bien como lo haría el acero inoxidable.
Los equipos hidráulicos móviles como excavadoras, grúas y maquinaria agrícola suelen utilizar la versión hidráulica de alta presión de una válvula de retención galvanizada Tipo S. Estas válvulas protegen las bombas y motores hidráulicos de picos de presión cuando la máquina se apaga o cuando las cargas cambian repentinamente. El diseño compacto cabe en espacios reducidos y el acabado galvanizado resiste el óxido causado por la exposición a la lluvia y el barro en los lugares de trabajo.
Los sistemas de distribución de agua municipal a veces utilizan válvulas de retención oscilantes galvanizadas más grandes (que ciertos fabricantes podrían llamar Tipo S) en las estaciones de bombeo y en los límites de las zonas de presión. Estas instalaciones evitan que el agua retroceda a través de las bombas cuando éstas se apagan, protegiendo los equipos y manteniendo zonas de presión adecuadas en la red de distribución.
Mejores prácticas de instalación
La instalación correcta de una válvula de retención galvanizada Tipo S comienza con la confirmación de la dirección del flujo. Cada válvula de retención tiene una flecha moldeada o estampada en el cuerpo que muestra en qué dirección debe fluir el fluido. Instalarla al revés significa que la válvula permanece cerrada todo el tiempo, bloqueando el sistema por completo.
La válvula se puede instalar en cualquier orientación (horizontal, vertical o en ángulo), pero a menudo se prefiere la instalación vertical con flujo ascendente para el diseño Tipo S porque la gravedad ayuda a que el émbolo se asiente correctamente al cerrar. En tramos horizontales, asegúrese de que haya un soporte adecuado en ambos lados de la válvula para evitar que la tensión de la tubería se transfiera al cuerpo de la válvula.
Las conexiones roscadas necesitan un sellador adecuado, pero evite que entre cinta o compuesto dentro de la válvula, donde podría interferir con las piezas móviles. Para instalaciones de válvula de retención galvanizada roscada Tipo S, use cinta de PTFE o un sellador para tuberías compatible con su fluido. No apriete demasiado las conexiones roscadas porque esto puede agrietar el cuerpo de la válvula, especialmente en las construcciones de hierro fundido.
Las conexiones bridadas requieren un torque de perno uniforme siguiendo un patrón de estrella para garantizar que la junta se asiente correctamente. El acabado galvanizado en las caras de las bridas debe ser lo suficientemente liso para sellar la junta, pero el galvanizado rugoso puede necesitar un lijado ligero antes del montaje. Verifique la compatibilidad del material de su junta tanto con el fluido como con la temperatura de funcionamiento de su válvula de retención galvanizada Tipo S.
Requisitos de mantenimiento
La inspección periódica mantiene su válvula de retención galvanizada Tipo S funcionando de manera confiable. Durante los primeros seis meses después de la instalación, las comprobaciones mensuales ayudan a detectar cualquier problema de instalación a tiempo. Después de eso, las inspecciones trimestrales suelen ser suficientes para la mayoría de las aplicaciones. Durante las inspecciones, busque signos de fugas alrededor del cuerpo de la válvula, ruidos inusuales durante el funcionamiento o cambios en la presión del sistema que puedan indicar problemas en la válvula.
Las partes internas de una válvula de retención galvanizada Tipo S pueden contaminarse con desechos del sistema de tuberías. La instalación de un colador o filtro aguas arriba (se recomienda una filtración de 15 micrones para aplicaciones hidráulicas) evita que las partículas sólidas atasquen el émbolo o se acumulen debajo del asiento de la válvula. Esta simple adición puede extender significativamente la vida útil de la válvula y reducir las necesidades de mantenimiento.
Si nota un golpe de ariete o sonidos fuertes al cerrarse, es posible que la válvula esté demasiado grande para su caudal o que la presión de apertura esté demasiado baja. Ajustar la precarga del resorte (si el diseño de su válvula lo permite) o reemplazar la válvula con un tamaño diferente puede resolver estos problemas. Las fugas persistentes más allá del asiento de la válvula generalmente significan que hay residuos atrapados en la superficie de sellado o que el asiento se ha desgastado y necesita ser reemplazado.
El revestimiento galvanizado externo requiere un mantenimiento mínimo, pero si ve que se forma óxido blanco (mancha de almacenamiento húmedo) en la superficie, límpielo y deje que la válvula se seque completamente. Este producto de corrosión blanco es óxido de zinc y, si bien se ve mal, en realidad protege el acero que se encuentra debajo. La verdadera corrosión hasta el metal base aparece como óxido rojo o marrón e indica que el recubrimiento de zinc ha fallado en ese lugar.
Comparación de opciones de materiales
Cuando se decide entre una válvula de retención galvanizada Tipo S y otros materiales, el costo y la resistencia a la corrosión son los factores principales. El acero galvanizado se encuentra en el término medio: cuesta aproximadamente un 40% menos que el acero inoxidable, pero proporciona una protección contra la corrosión mucho mejor que el acero al carbono desnudo o el hierro fundido.
Las válvulas de retención de acero inoxidable (normalmente de grado 316 o 304) ofrecen la mejor resistencia a la corrosión, especialmente en agua salada o entornos químicos. Soportan temperaturas más altas sin dañar el recubrimiento y duran más en condiciones difíciles. Sin embargo, el acero inoxidable cuesta de 2,5 a 5 veces más que una válvula de retención galvanizada Tipo S. Para proyectos con presupuesto limitado en entornos de agua dulce o industriales suaves, la opción galvanizada tiene más sentido financiero.
Las válvulas de retención de bronce funcionan bien en plomería residencial y donde se necesitan temperaturas más altas, pero están limitadas a presiones más bajas que una válvula de retención galvanizada Tipo S. La capacidad de 450 bar del diseño hidráulico Tipo S excede con creces lo que el bronce puede soportar. El bronce también cuesta más por válvula, aunque no tanto como el acero inoxidable.
Las válvulas de retención de acero desnudo o hierro fundido cuestan menos por adelantado, pero requieren pintura u otra protección en ambientes corrosivos. Los costes de mantenimiento y una vida útil más corta suelen compensar los ahorros iniciales. Una válvula de retención galvanizada tipo S proporciona un mejor valor a largo plazo en la mayoría de situaciones donde no se requiere una resistencia extrema a la corrosión.
Problemas comunes y soluciones
El ruido o aleteo ocurre cuando la válvula se abre y cierra rápidamente debido a fluctuaciones de presión cerca del umbral de presión de apertura. Este problema ocurre a menudo cuando una válvula de retención galvanizada Tipo S está sobredimensionada para el caudal real. La solución es instalar una válvula más pequeña o aumentar el ajuste de la presión de apertura si el diseño de su válvula permite el ajuste. En algunos casos, agregar un pequeño orificio o restricción de flujo aguas abajo puede estabilizar el patrón de flujo.
El golpe de ariete se manifiesta como fuertes golpes cuando la válvula se cierra repentinamente. El diseño del émbolo tipo S generalmente maneja esto mejor que los controles de oscilación porque el cierre accionado por resorte ocurre de manera rápida y suave. Si aún se produce el golpe de ariete, es posible que necesite una válvula diferente con características de cierre más lentas o la adición de un supresor de golpe de ariete en el sistema. El soporte adecuado de la tubería también ayuda a minimizar el ruido y el estrés causados por los aumentos repentinos de presión.
La fuga más allá del asiento de la válvula permite el flujo inverso, lo que anula el propósito de tener una válvula de retención. Pequeñas cantidades de fugas (menos de 0,25 cm³/min o aproximadamente 5 gotas por minuto) están dentro de las especificaciones aceptables para la mayoría de los diseños de válvulas de retención galvanizadas Tipo S. Una fuga excesiva generalmente significa que se han alojado residuos en el asiento, que las superficies de sellado se han desgastado o que el resorte se ha debilitado. Limpiar o reemplazar los componentes internos soluciona la mayoría de los problemas de fugas.
Las fugas externas alrededor del cuerpo o las conexiones indican una falla en la junta o una carcasa agrietada. Apretar los pernos puede detener el goteo menor, pero si la fuga persiste, deberá desmontar la válvula, inspeccionar las superficies de sellado y reemplazar las juntas. Las grietas en el cuerpo de la válvula requieren un reemplazo completo de la válvula porque la integridad estructural está comprometida.
Opciones de mercado y proveedores
Varios fabricantes importantes producen diseños de válvulas de retención galvanizadas Tipo S para diferentes mercados. Bosch Rexroth, Parker Hannifin y PONAR Wadowice ofrecen versiones hidráulicas de precisión con las capacidades de alta presión y los tamaños compactos necesarios para equipos móviles y maquinaria industrial. Estas empresas proporcionan datos técnicos detallados y pueden ayudar con la selección adecuada de válvulas para aplicaciones hidráulicas exigentes.
Para aplicaciones de agua y plomería, empresas como Watts (incluida su marca Ames), Mueller y varios fabricantes chinos (FCV, Dervos, Neway) producen válvulas de retención galvanizadas que pueden designarse como Tipo S o códigos de serie similares. Estas válvulas generalmente cumplen con los estándares ANSI/AWWA para servicio de agua y vienen con certificaciones apropiadas para protección contra incendios o uso de agua potable cuando sea necesario.
Los precios varían ampliamente según el tamaño, la presión nominal y las certificaciones. Las unidades pequeñas de válvula de retención hidráulica galvanizada Tipo S (puertos de 6 mm a 15 mm) pueden costar menos de $100, mientras que los modelos certificados para servicios contra incendios en tamaño de 4 pulgadas cuestan entre $800 y $900. Las unidades grandes con bridas de 12 pulgadas pueden superar los $5,000, especialmente con certificaciones UL o FM. Los costos de certificación y los requisitos de prueba aumentan significativamente el precio en comparación con las válvulas industriales no certificadas.
Al adquirir una válvula de retención galvanizada Tipo S, considere si necesita un distribuidor con inventario local para una entrega rápida o si puede realizar pedidos directamente a los fabricantes para obtener mejores precios en cantidades mayores. La calidad del soporte técnico también es importante, especialmente para aplicaciones hidráulicas donde la selección adecuada afecta el rendimiento del sistema y la protección del equipo.
Tomar la decisión correcta
Elegir una válvula de retención galvanizada Tipo S tiene sentido cuando se necesita una buena protección contra la corrosión a un precio razonable en sistemas que funcionan por debajo de 200 °C con exposición química moderada. La capacidad de alta presión del diseño hidráulico Tipo S se adapta a equipos móviles y maquinaria industrial donde el espacio es reducido y los picos de presión son comunes. Para los sistemas de agua, el revestimiento galvanizado proporciona décadas de servicio en aplicaciones que van desde riego hasta protección contra incendios.
Sin embargo, una válvula de retención galvanizada Tipo S no siempre es la mejor opción. Los sistemas de alta temperatura por encima de 180°F de funcionamiento continuo deben utilizar acero inoxidable. Las aplicaciones de agua salada o de productos químicos altamente corrosivos también se benefician de la actualización al acero inoxidable a pesar del mayor costo. Los tamaños de tubería muy grandes (más de 12 pulgadas) podrían funcionar mejor con controles oscilantes recubiertos de epoxi o de acero inoxidable en lugar de diseños tipo S galvanizados.
Los factores clave en su decisión deben ser la presión de funcionamiento, el rango de temperatura, la compatibilidad de los fluidos y la exposición ambiental. Haga coincidir las especificaciones de la válvula con los requisitos reales de su sistema en lugar de sobreespecificar condiciones que no ocurrirán. Una válvula de retención galvanizada Tipo S correctamente seleccionada brindará años de servicio confiable con un mantenimiento mínimo, protegiendo sus bombas y equipos mientras mantiene su proyecto dentro del presupuesto.
Comprender lo que significa el Tipo S en su contexto específico (émbolo hidráulico versus retención de oscilación de tubería) le ayuda a garantizar que obtenga la válvula adecuada para su aplicación. En caso de duda, consulte con el fabricante o un distribuidor calificado que pueda revisar los parámetros de su sistema y recomendar la configuración de válvula adecuada. Tomarse el tiempo para tomar la decisión correcta ahora evita errores costosos y tiempos de inactividad posteriores.
