Válvula de alivio de presión proporcional DBE

• Características del producto: montaje de subplatos
• Especificaciones: serie de válvula de alivio de presión proporcional, serie
• Aplicaciones: maquinaria de construcción, equipo metalúrgico

Enviar Consulta Descargar PDF

Descripción del Producto

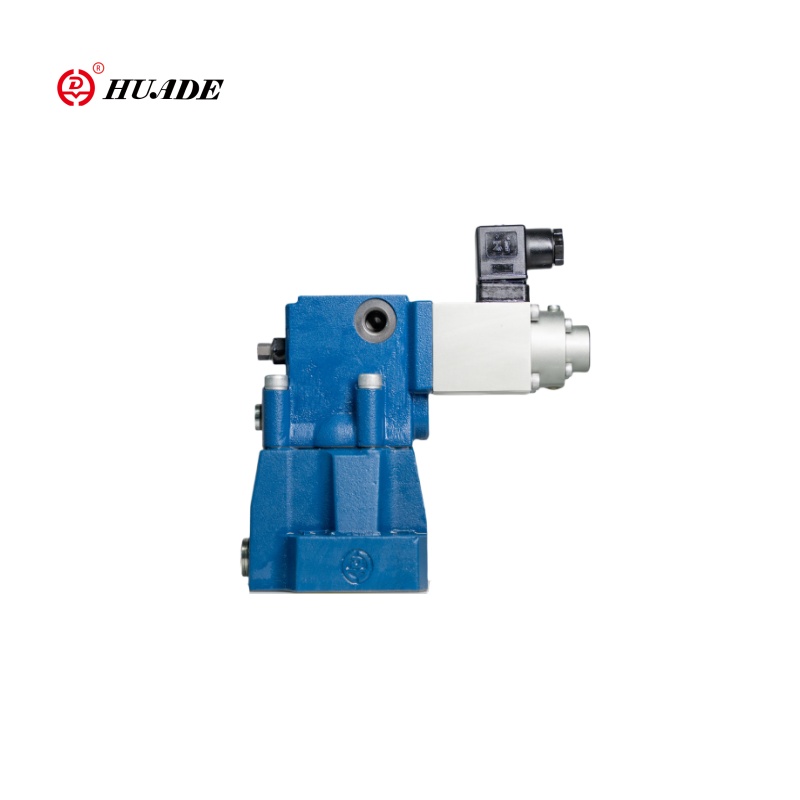

Válvula de alivio de presión proporcional DBE

La válvula de reducción de presión proporcional de la serie DBE puede establecer suavemente la presión del sistema a través del funcionamiento de un solenoide proporcional, cumpliendo diferentes requisitos de trabajo. Las características de este producto incluyen control preciso, estabilidad y confiabilidad, y fáciles de mantener. La válvula de reducción de presión proporcional DBE está disponible en múltiples modelos y especificaciones para satisfacer diferentes necesidades. Por ejemplo, Huade Hydraulic produce modelos como el DBE10-30B/315MDREM y DBE20-30B/200xyM Presión proporcional que reduce las válvulas, que tienen diferentes rangos de presión de trabajo y características de flujo, lo que permite a los usuarios seleccionar de acuerdo con sus necesidades.

Parámetro del producto de la válvula de alivio de presión proporcional DBE

Datos hidráulicos
Máximo. Puertos de presión que funcionan A. B y X (MPA)	31.5
Presión de retorno (MPA)	Puerto Y, separado y a cero presión al tanque
Max. Presión establecida (MPA)	5. 10. 20. 31.5 Igual que la etapa de presión
Mínimo Presión establecida (MPA)	Ver curvas características
Max. Seguridad a presión (MPA)	presión establecible
	5	10	20	31.5
	1 a 6²	1 a 12²	1 a 22²	1 a 34²
Max. flujo (l/min)	10	20	30
	200	400	600
Flujo piloto (L/min)	0.7 a 2
Linealidad (%)	± 3.5
Repetibilidad (%)	<± 2
Variación típica (%)	<± 2 máx. presión
Histéresis (%)	Con oleada ± 1.5 de Max. Presión. Sin sobretensiones ± 4.5 de Max. Presión
Tiempo de cambio	30 a 150
Fluido a presión	Aceite mineral (para sello NBR), éster fosfato (para el sello FPM)
Rango de viscosidad (mm2/s)	2.8 a 380
Rango de temperatura de fluido a presión (℃)	-20 a+70
Grado de contaminación (μm)	≤20 (Recomendación 10)

Datos técnicos eléctricos
Amplificador	VT-200G40 suministrado con válvula juntos
Voltaje de suministro	corriente continua
Min. Corriente de control (a)	0.1
Max.control currenl (a)	0.8
Resistencia de la bobina （Ω）	El valor de frío a las 20 ℃ es 19.5; El valor max.wam es 28.8
Rango de temperatura de fluido a presión (℃)	+50
Estado de trabajo	Continuar
Protección de la válvula	IP65
Conexiones eléctricas	enchufar

Característica del producto y aplicación de la válvula de alivio de presión proporcional DBE

Características:

▶ Para el montaje de la subplaca

▶ encerrado en el bloque

▶ Limitación de presión máxima adicional opcional por medio de una válvula de control piloto cargada de resorte

▶ Válvula y control electrónico Forma One Fuente

Solicitud:

La válvula de alivio de presión proporcional de la serie DBE se usa ampliamente en varios sistemas hidráulicos que requieren un control de presión preciso, como maquinaria de construcción, equipos metalúrgicos, construcción naval y otros campos. Desempeñan un papel crucial en estos campos, mejorando la estabilidad y la confiabilidad de los sistemas.

Función y sección de la válvula de alivio de presión proporcional DBE

Estas válvulas consisten básicamente en la válvula de control piloto (1) con solenoide proporcional (2) y la válvula principal (3) con inserto del carrete principal (4).

Tipo DBE:

El ajuste de la presión depende del valor de comando a través de un solenoide proporcional (2). La presión presente en el puerto actúa en la parte inferior del carrete principal (4). Al mismo tiempo, esta presión actúa en el lado cargado de resorte del carrete principal (4) a través de orificios (5). La fuerza hidráulica actúa sobre el piloto Poppet (6). Cuando viene la fuerza hidráulica, la fuerza solenoide, se abre el piloto Poppet (6). Debido al hecho de que el aceite piloto ahora puede fluir al tanque a través del puerto Y, se produce una caída de presión en el carrete principal (4) que actúa sobre el carrete principal y lo levanta contra la fuerza del resorte de retorno. Se abre la conexión de A a B y ya no hay ningún aumento en la presión

Estructura de Válvula de alivio de presión proporcional DBE

Símbolo de válvula de alivio de presión proporcional DBE
