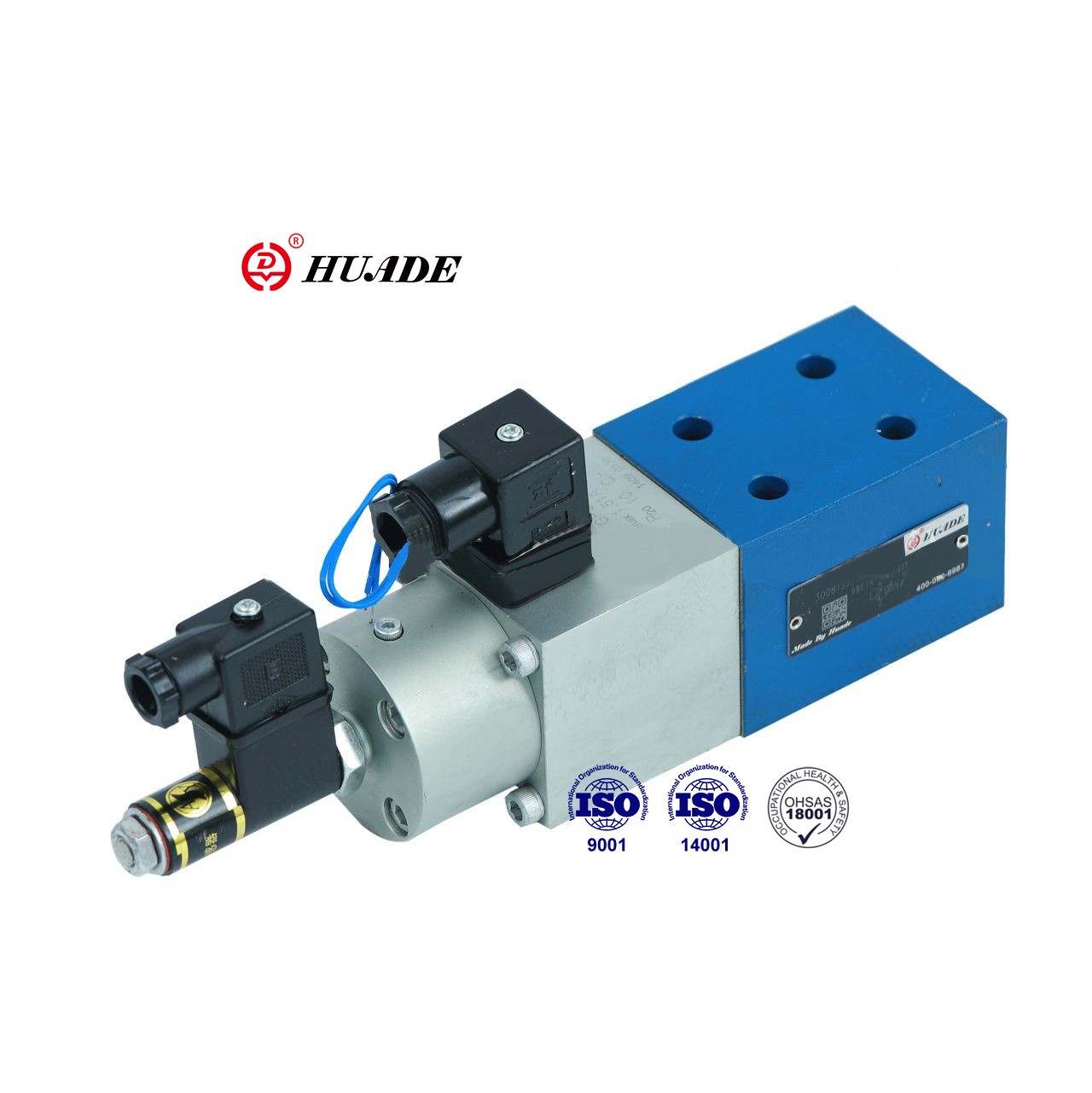

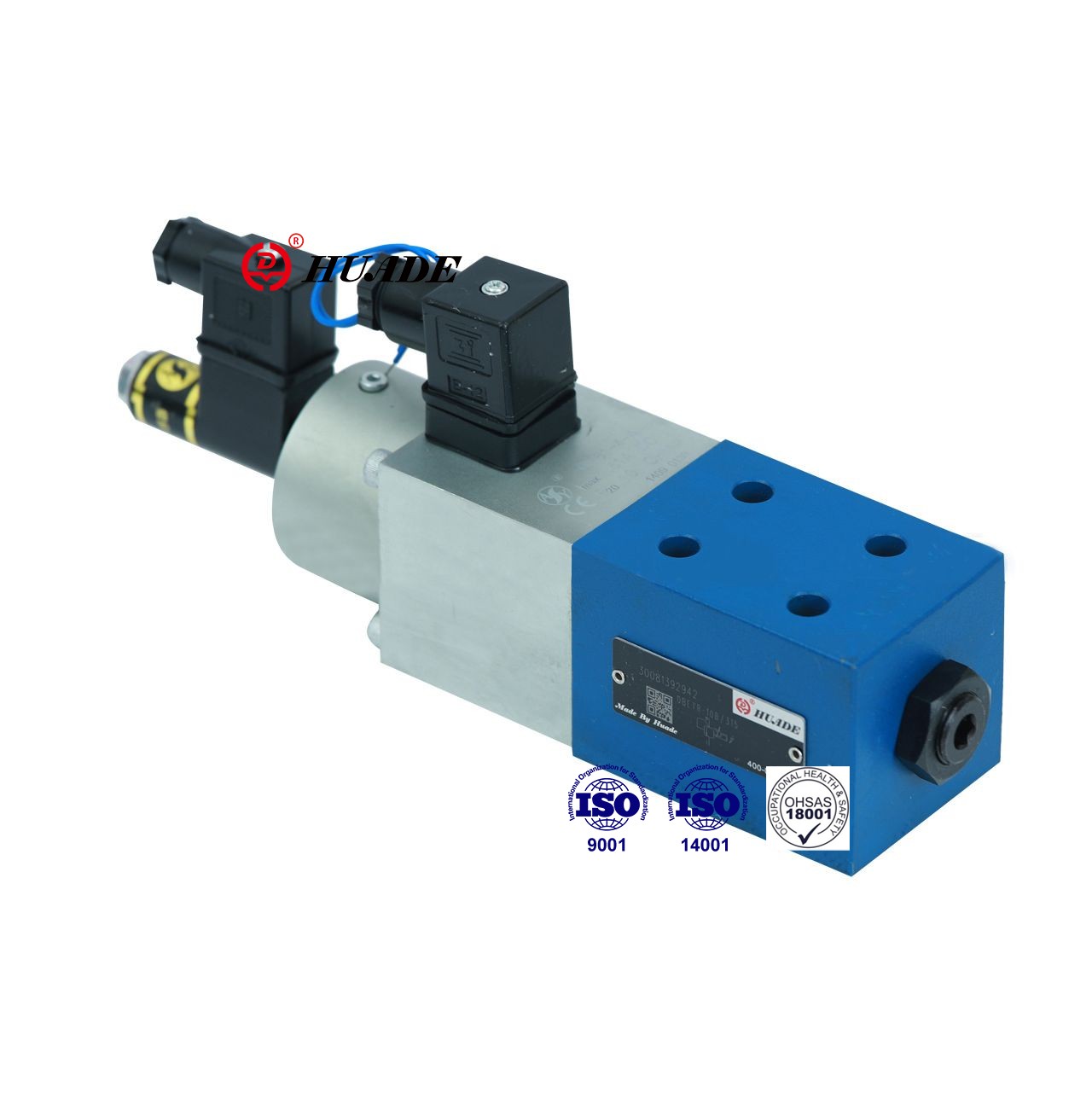

Válvula de alivio de presión proporcional DB

• Características del producto: buena repetibilidad,
• Especificaciones: serie de válvula de alivio de presión proporcional DBETR,
• Aplicaciones: industria ligera, máquinas herramientas, metalurgia,

Enviar Consulta Descargar PDF

Descripción del Producto

Esta válvula de alivio de presión proporcional regula la presión en proporción al valor de comando eléctrico. La válvula DBTR se usa ampliamente en sistemas cerrados con presión del sistema de control remoto. Las válvulas DBETR de Huade usan los mismos estándares que los productos Rexroth. Esta válvula de presión proporcional DBET puede reemplazar los productos en la misma serie, y el precio es relativamente asequible.

Parámetro del producto de la válvula de alivio de presión proporcional DB

Hidráulico
Max. Presión establecida (MPA)	Etapa de presión 2.5 MPa	2.5
	Etapa de presión 8.0 MPa	8
	Etapa de presión 18.0 MPa	18
	Etapa de presión 31.5 MPa	31.5
Mínimo Presión establecida (MPA)	(ver curvas características)
Máx. Presión operativa (MPA)	Puerto T (con ajuste de presión)	0.2
	Puerto T (sin ajustar a presión)	10
	Port P	31.5
Max.Flow (L/min)	Etapa de presión 25	10
	Etapa de presión 80	3
	Etapa de presión 180	3
	Etapa de presión 315	2
Grado de contaminación (μm)		≤20 (Recomendación 10)
Histéresis (%)		<1 de máx. presión establecible
Repetibilidad (%)		<0.5 de la presión máxima.
Linealidad (%)	180; Etapa de presión de 3 a 18 MPa	≤ 1.5 de la presión máxima.
	315; Etapa de presión de 6 a 31.5MPA
Variación típica (%)	Válvula	± 3 de máx. presión establecible
	Control eléctrico	＜ 0.5
Respuesta escalonada 0 al 100% (MS)		Tiempo de respuesta (PMIN-PMAX)	Tiempo de respuesta (PMAX-Pmin)
	Etapa de presión 2.5 y 18MPA 0 a100	100	50
	Etapa de presión 31.5MPA 0 a100	150	100
Fluido a presión		Aceite mineral (para sello NBR), éster fosfato (para el sello FPM)
Rango de viscosidad (mm²/s)		2.8 a 380
Rango de temperatura de fluido a presión (° C)		-20 a+70
Posición de instalación		opcional
Peso (kg)		4

Eléctrico
Amplificador asociado		VT-5003S30
Voltaje de suministro		corriente continua
Resistencia de la bobina (Ω)	Valor en frío a 20 ° C	10
	Max. valor cálido	13.9
(Estado de trabajo) deber		Continuo
Temperatura de fluido a presión (° C)		+50
Voltaje del amplificador	viajar completamente	24 ± 10%
	viajar tres fuentes eléctricas	24 a 35
Max. Consumo de energía (VA)		50
Resistencia de la bobina a 20 ° C (Ω)		1	11	111
		56	56	112
Inductividad (transductor) (MH)		6 a 8
Frecuencia del oscilador (transductor) (kHz)		2.5
Protección a DIN 40 050		IP65

Característica del producto y aplicación de la válvula de alivio de presión proporcional DB

Características:

▶ Baja histéresis

▶ Buena repetibilidad,

▶ Control de posición de circuito cerrado eléctrico de la pre-tensión de resorte

▶ Actuación del solenoide proporcional con transductor de posición inductiva (presión equilibrada)

▶ Válvula y control electrónico de una fuente

Solicitud:

La válvula de alivio de presión proporcional se usa ampliamente en varios campos, como la industria de la luz, las máquinas herramientas, la metalurgia, etc.

Función y válvula particularidades de la válvula de alivio de presión proporcional DB

La válvula consiste básicamente en una carcasa (1), solenoide proporcional (2) con transductor posicional inductivo (3), asiento de la válvula (4) y Poppet de la válvula (5)

La presión se establece ajustando el potenciómetro del valor de comando (0 a 9 V). Ajustar el valor del comando provoca tensión del resorte de compresión a través de los controles electrónicos y el solenoide proporcional (2). La tensión del resorte de compresión (6), es decir, la posición de la placa de resorte (7), está determinada por el transductor posicional inductivo (3). Cualquier desviación del valor de comando se corrige mediante el control posicional de bucle cerrado.

El uso de este principio elimina el efecto de la fricción solenoide.

Ventajas:

- baja histéresis

- Buena repetibilidad

Símbolos de válvula de alivio de presión proporcional DB
