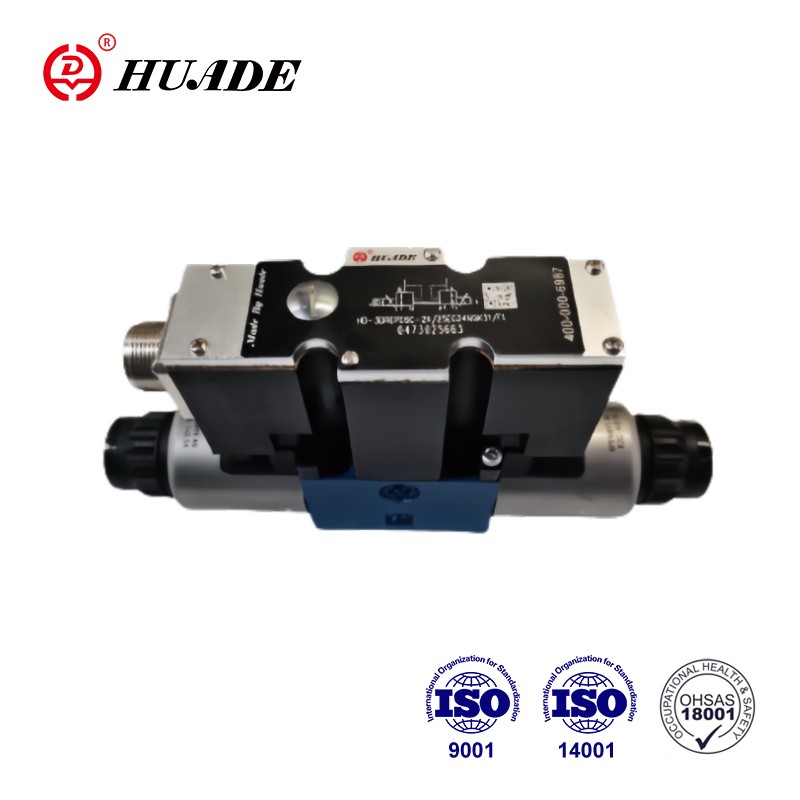

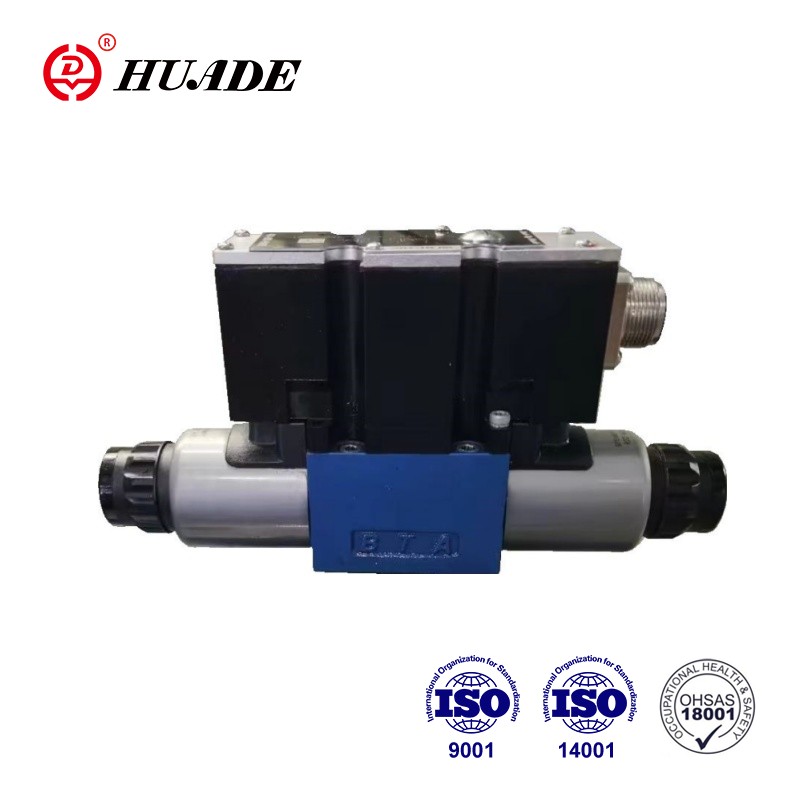

La válvula reductora de presión de 3 vías tipo 3DREP6-2X... se acciona directamente mediante solenoides proporcionales. Convierten una señal de entrada eléctrica en una señal de salida de presión proporcional. Los solenoides proporcionales son solenoides de CC de pasador húmedo controlables con rosca central y bobina extraíble. Los solenoides se controlan opcionalmente mediante una electrónica de control externa (tipo 3DREP-2X) o mediante una electrónica de control integrada (tipo 3DREPE-2X).
| Hidráulico | |||
| Tipo de válvula | HD-3DREP | HD-3DREPE | |
| Rango de presión de funcionamiento MPa | Puerto P | 2 a 10 para el nivel de presión 1.6 | |
| 3 a 10 para el nivel de presión 2,5 | |||
| 5 a 10 para el nivel de presión 4,5 | |||
| Puerto T | 0 a 3 | ||
| Flujo máx. L/min | 15(△p=5MPa) | ||
| Finura del filtro (μm) | ≤20(preferiblemente≤10) | ||
| Histéresis (%) | ≤5 | ||
| Precisión de repetibilidad (%) | ≤1 | ||
| Sensibilidad de respuesta (%) | ≤0,5 | ||
| fluido a presión | Aceite mineral o éster de fosfato. | ||
| Rango de viscosidad mm2/s | 20~ 380 | ||
| Rango de temperatura del fluido a presión (℃) | -20~+80 | ||
| Peso (kilogramos) | 2 | 2.2 | |
| Eléctrico | |||
| Datos eléctricos, solenoide | |||
| Tipo de válvula | HD-3DREP | HD-3DREPE | |
| Tipo de voltaje | corriente continua | corriente continua | |
| Tensión nominal (V) | 24 | ||
| Corriente máx. (A) | 1.5 | 2.5 | |
| Resistencia de la bobina del solenoide (Ω) | Valor frío a 20 ℃ | 4.8 | 2 |
| Valor máximo de calor | 7.2 | 3 | |
| Deber (%) | 100 | ||
| Temperatura de la bobina ℃ | hasta 150 | ||
| Protección | IP65 | ||
| Electricidad, electrónica de control. | |||
| Amplificador | HD-VT-VSPA2-50-1X/T1 (con tiempo de 1 rampa) | electrónica de control integrada | |
| HD-VT-VSPA2-50-1X/T5(Con 5 tiempos de rampa) | |||
| Tensión de alimentación | Tensión nominal VCC | 24 | |
| Valor límite inferior V | 19 | ||
| Valor límite superior V | 35 | ||
| consumo actual | Imax A | 1.8 | |
| Corriente de impulso A | 4 | ||
Características:
▶ Válvulas proporcionales de control directo para el control de la presión y la dirección de un flujo
▶Accionado mediante solenoides proporcionales con rosca central y bobina extraíble
▶Anulación manual, opcional
▶Carrete de control centrado en resorte
▶Tipo HD-3DREPE con electrónica integrada, interfaz A1
▶Electrónica de control externa para el tipo HD-3DREP:
▶Amplificador analógico tipo HD-VT-VSPA2-50-1X/...en formato Eurocard
▶Amplificador digital tipo HD-VT-VSPD-1-1X/. ..en formato Eurocard
▶Amplificador eléctrico tipo HD-VT-11118 de diseño modular
▶ Válvula y electrónica de control proporcional de un solo proveedor
Solicitud:
La válvula reductora de presión proporcional 3DREP6-2X se usa ampliamente en el control automático de sistemas hidráulicos en diversas industrias, como máquinas herramienta, industria ligera, metalurgia, etc.
La válvula se compone principalmente de: solenoides (5 y 6), carcasa (1), carrete de control (2) con carretes de medición de presión (3 y 4) y electrónica de válvula integrada opcional (7).
Con los solenoides (5 y 6) desenergizados, el carrete de control (2) se mantiene en su posición central mediante resortes de compresión. El carrete de control (2) se acciona directamente cuando uno de los solenoides está energizado.
P.ej. energizando el solenoide (5): el carrete de medición de presión (3) y el carrete de control (2) se mueven hacia la derecha en proporción a la señal de entrada eléctrica. La conexión de P a B y de A a T se realiza mediante secciones transversales en forma de orificio con características de flujo progresivo.
Desenergización del solenoide (5): los resortes de compresión devuelven el carrete de control (2) a su posición central. En la posición media, las conexiones A y B a T están abiertas, por lo que el fluido a presión puede fluir libremente al tanque. Una anulación manual opcional (9 o 10) hace posible mover el carrete de control (2) sin energizar el solenoide.
La función de esta versión de la válvula de 2 posiciones es básicamente la misma que la de la válvula con 3 posiciones de conmutación.
Sin embargo, las válvulas de 2 posiciones solo están equipadas con el solenoide 5 o 6. Se coloca un enchufe (11) en lugar del segundo solenoide.
Símbolos de la válvula reductora de presión proporcional 3DREP6-2X
