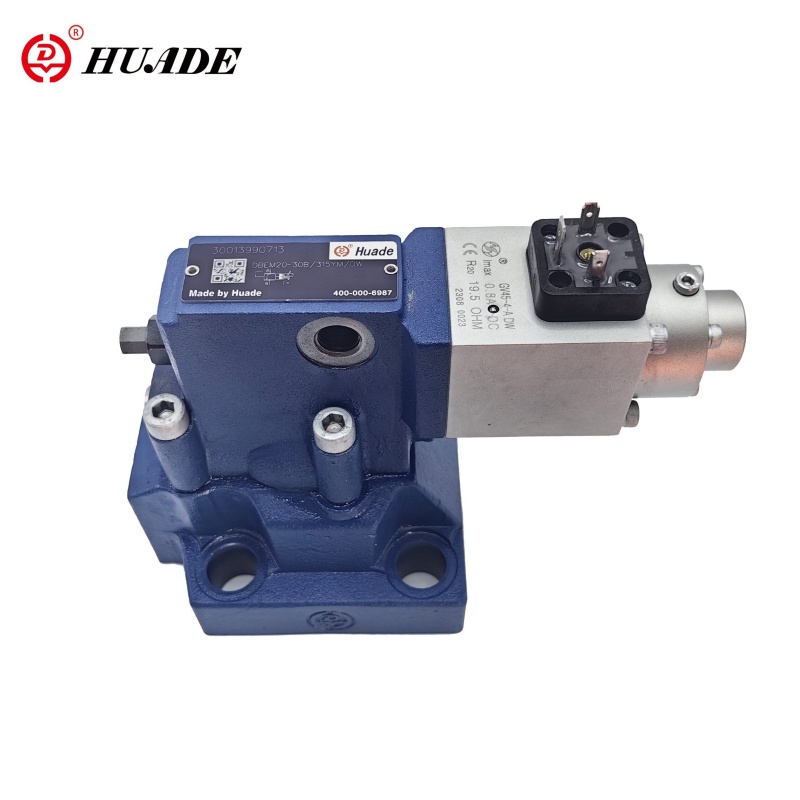

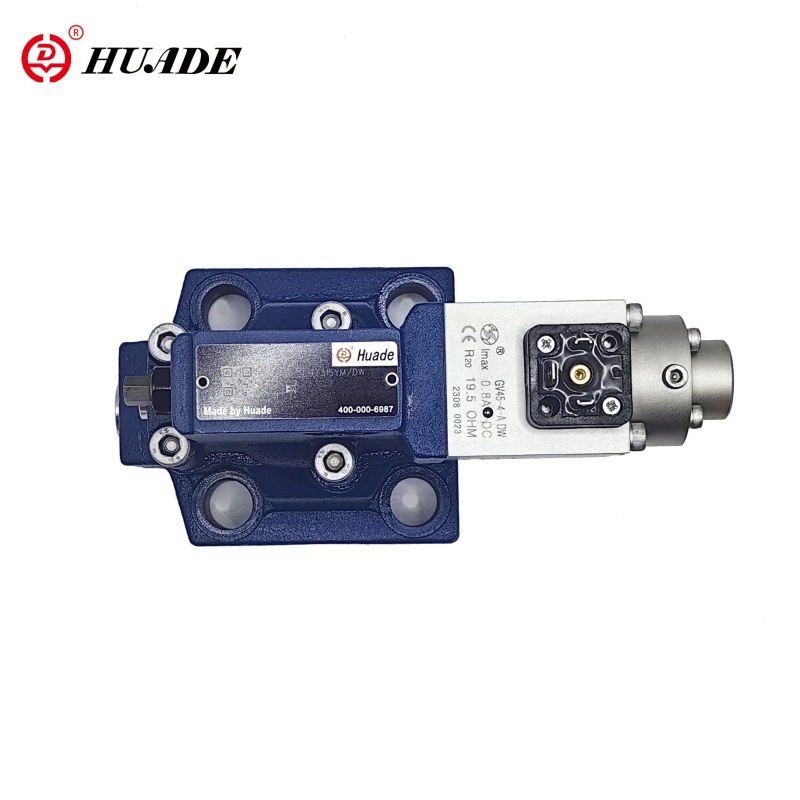

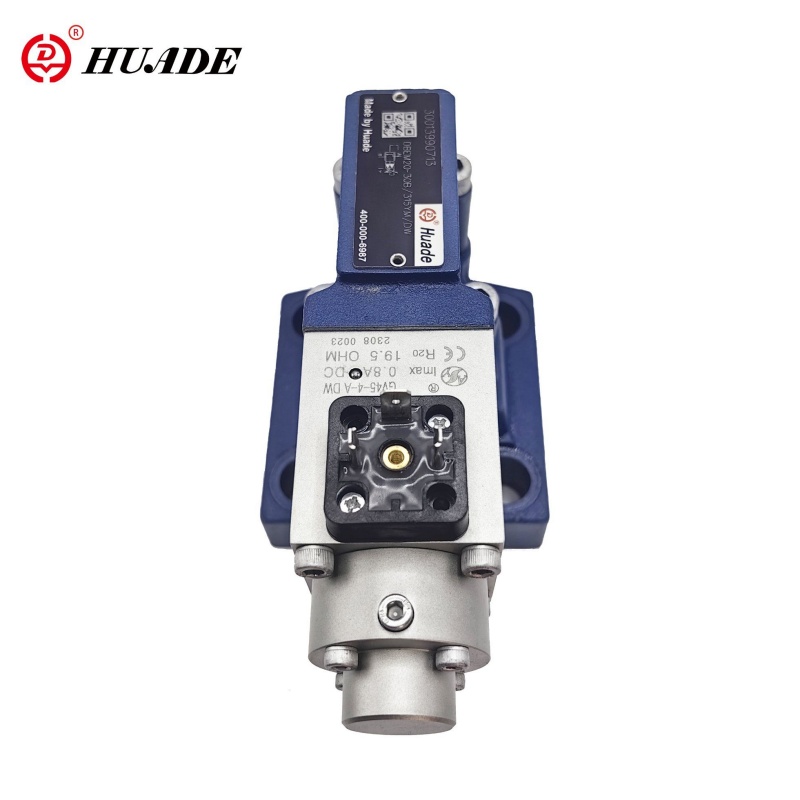

Válvula de alivio de presión proporcional DBEM

Como empresa de distribución de Huade Hydrulic, Huafilter suministra la válvula de alivio de presión proporcional de la marca Huade DBEM. En sus primeros años, Huade Hydraulic tuvo dos colaboraciones a largo plazo con Rexroth, que duró siete años. Después de eso, Huade Hydraulic introdujo la tecnología de producción avanzada de Rexroth, lo que permite que su válvula proporcional sea totalmente intercambiable con las de Rexroth, pero a un precio más bajo.

Enviar Consulta Descargar PDF

Descripción del Producto

La válvula de alivio proporcional operada por el piloto DBEM es una válvula de alivio operada por piloto equipada con un componente electrónico integrado (OBE). Se utiliza principalmente para limitar la presión de trabajo de los sistemas hidráulicos y proporcionar un ajuste sin paso de la presión del sistema a través de señales de control eléctrico. Esta válvula proporcional presenta características de control precisas, presión estable y buena respuesta dinámica, lo que la hace ampliamente utilizada en varios sistemas hidráulicos que requieren un control de presión preciso.

Parámetro del producto de la válvula de alivio de presión proporcional DBEM

Datos hidráulicos
Máximo. Puertos de presión que funcionan A. B y X (MPA)	31.5
Presión de retorno (MPA)	Puerto Y, separado y a cero presión al tanque
Max. Presión establecida (MPA)	5. 10. 20. 31.5 Igual que la etapa de presión
Mínimo Presión establecida (MPA)	Ver curvas características
Max. Seguridad a presión (MPA)	presión establecible
	5	10	20	31.5
	1 a 6²	1 a 12²	1 a 22²	1 a 34²
Max. flujo (l/min)	10	20	30
	200	400	600
Flujo piloto (L/min)	0.7 a 2
Linealidad (%)	± 3.5
Repetibilidad (%)	<± 2
Variación típica (%)	<± 2 máx. presión
Histéresis (%)	Con oleada ± 1.5 de Max. Presión. Sin sobretensiones ± 4.5 de Max. Presión
Tiempo de cambio	30 a 150
Fluido a presión	Aceite mineral (para sello NBR), éster fosfato (para el sello FPM)
Rango de viscosidad (mm2/s)	2.8 a 380
Rango de temperatura de fluido a presión (℃)	-20 a+70
Grado de contaminación (μm)	≤20 (Recomendación 10)

Datos técnicos eléctricos
Amplificador	VT-200G40 suministrado con válvula juntos
Voltaje de suministro	corriente continua
Min. Corriente de control (a)	0.1
Max.control currenl (a)	0.8
Resistencia de la bobina （Ω）	El valor de frío a las 20 ℃ es 19.5; El valor max.wam es 28.8
Rango de temperatura de fluido a presión (℃)	+50
Estado de trabajo	Continuar
Protección de la válvula	IP65
Conexiones eléctricas	enchufar

Característica del producto y aplicación de la válvula de alivio de presión proporcional DBEM

Características:

▶ Para el montaje de la subplaca

▶ encerrado en el bloque

▶ Limitación de presión máxima adicional opcional por medio de una válvula de control piloto cargada de resorte

▶ Válvula y control electrónico Forma One Fuente

Solicitud:

El DBEM de la válvula de alivio proporcional operada por el piloto se usa ampliamente en varios sistemas hidráulicos que requieren un control de presión preciso, como máquinas de moldeo por inyección, máquinas de fundición a muerte y prensas hidráulicas. En estas aplicaciones, la válvula DBEM garantiza un funcionamiento estable del sistema hidráulico y mejora la eficiencia de producción.

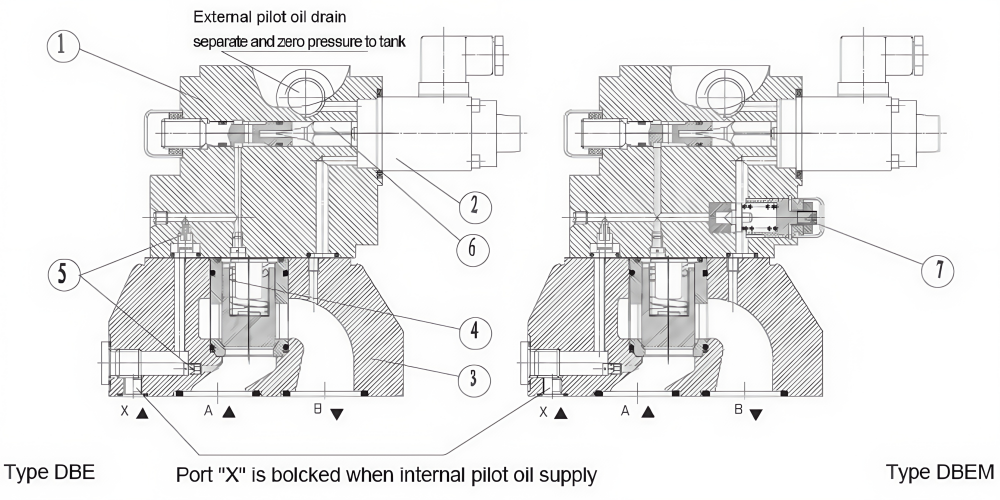

Función y sección de la válvula de alivio de presión proporcional DBE

Estas válvulas consisten básicamente en la válvula de control piloto (1) con solenoide proporcional (2) y la válvula principal (3) con inserto del carrete principal (4).

Tipo DBE:

El ajuste de la presión depende del valor de comando a través de un solenoide proporcional (2). La presión presente en el puerto actúa en la parte inferior del carrete principal (4). Al mismo tiempo, esta presión actúa en el lado cargado de resorte del carrete principal (4) a través de orificios (5). La fuerza hidráulica actúa sobre el piloto Poppet (6). Cuando viene la fuerza hidráulica, la fuerza solenoide, se abre el piloto Poppet (6). Debido al hecho de que el aceite piloto ahora puede fluir al tanque a través del puerto Y, se produce una caída de presión en el carrete principal (4) que actúa sobre el carrete principal y lo levanta contra la fuerza del resorte de retorno. Se abre la conexión de A a B y ya no hay ningún aumento en la presión

Tipo DBEM:

Opcionalmente, la válvula se puede suministrar con una válvula de control piloto cargada de resorte adicional para obtener la máxima seguridad de la presión (seguridad de presión redundante)

Estructura de Válvula de alivio de presión proporcional DBEM

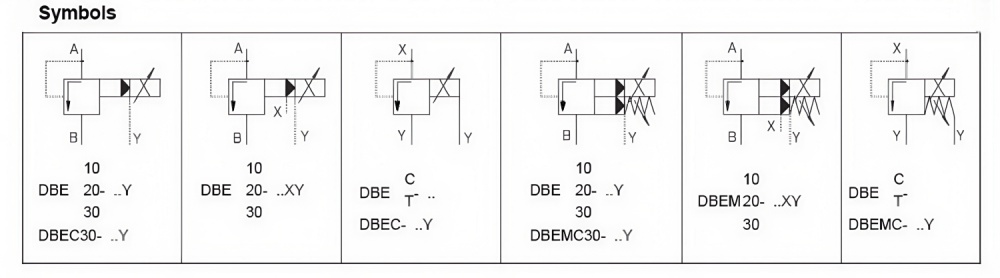

Símbolo de la válvula de alivio de presión proporcional DBEM
