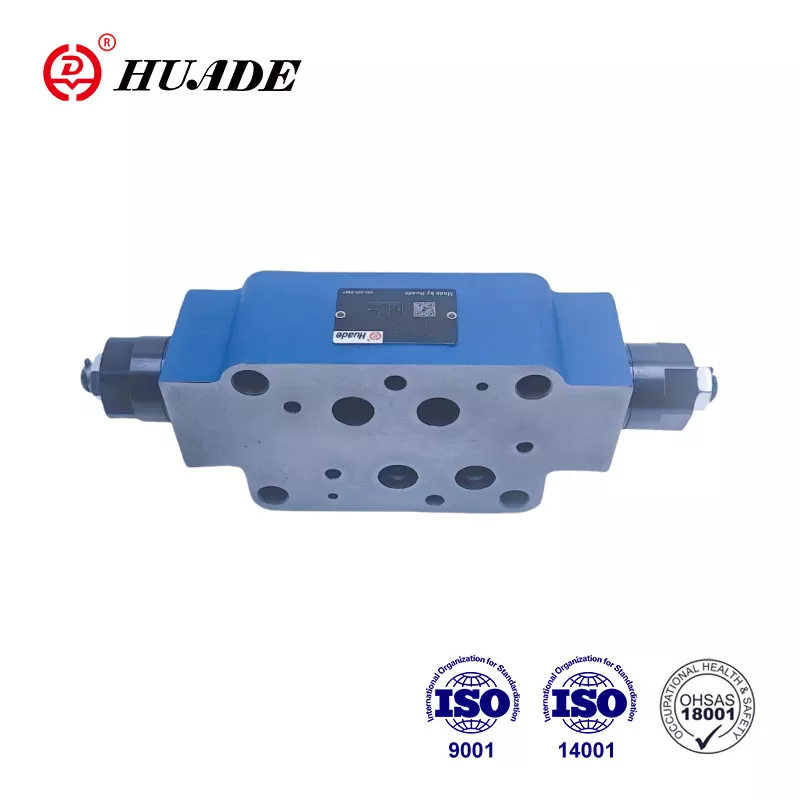

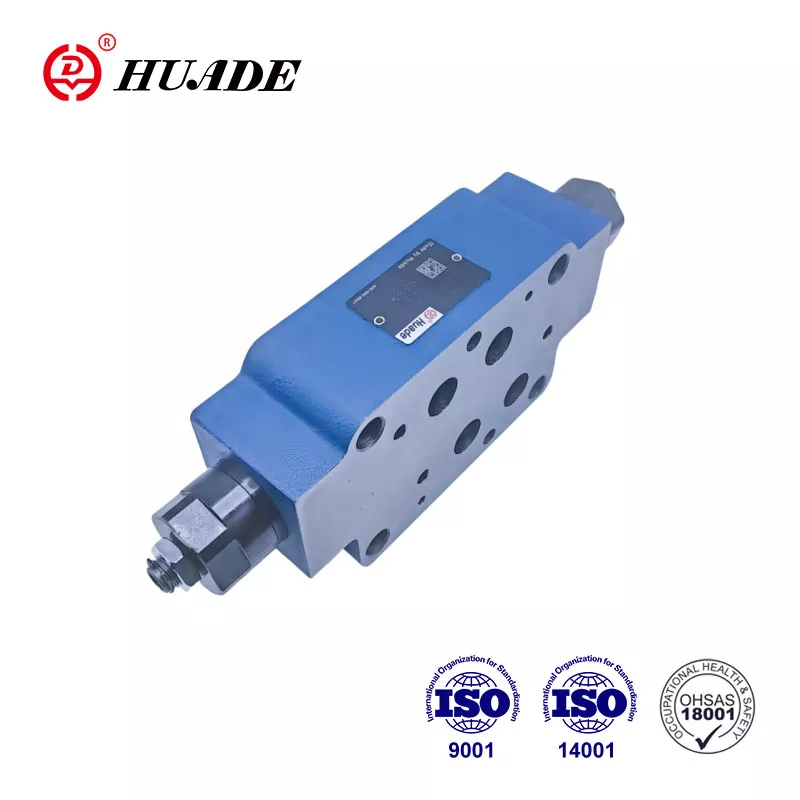

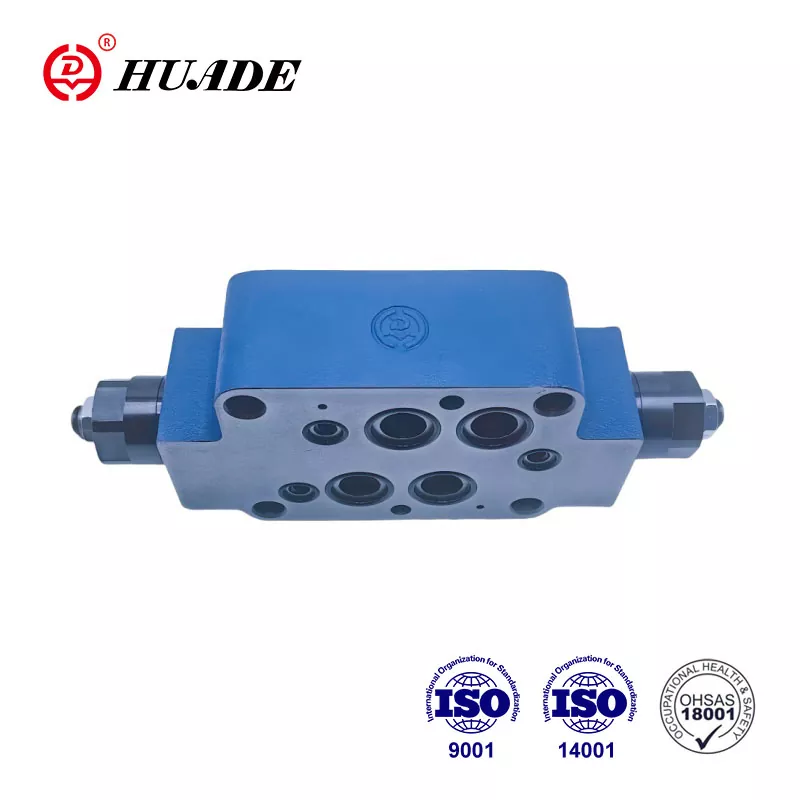

Diseño de placa sándwich Las válvulas del tipo Z 2 FS 16 son válvulas de doble estrangulación/retención. La función de esta válvula es controlar el flujo de entrada o salida. El hecho de que Huade® Z 2 FS 16 pueda sustituir a Rexroth® Z2FS 16 3XB se debe principalmente a la cooperación a largo plazo con Rexroth. La fábrica controla estrictamente la calidad del producto y todas las válvulas de retención del acelerador cumplen con los estándares internacionales.
|
Datos técnicos (para aplicaciones fuera de estos parámetros, ¡consúltenos!) |
|||
|
Tamaño |
6 |
16 |
22 |
|
Flujo máximo (L/min) |
80 |
250 |
350 |
|
Presión máxima de trabajo (MPa) |
31.5 |
35 |
|
|
Fluido a presión |
Aceite mineral (para sello NBR) o éster de fosfato (para sello FPM) |
||
|
Rango de viscosidad (mm ²/s) |
10 a 800 |
||
|
Rango de temperatura del fluido (℃) |
-30 a +80 |
||
Características:
▶ Diseño de placa tipo sándwich
▶ Patrón de conexiones según DIN 24 340, de A, ISO 4401 y CETOP - RP 121H
▶ Limitación del flujo principal o piloto con dos puertos de servicio
▶ Control de entrada o salida de medidor.
Solicitud:
Las válvulas de retención de mariposa Z 2 FS 16 se utilizan para limitar el flujo de aceite principal o piloto en uno o dos puertos de servicio.
Las válvulas del tipo Z 2 FS 16 son válvulas estranguladoras/antirretorno dobles en diseño de placa intermedia. Dos válvulas de estrangulación/retención dispuestas simétricamente limitan el flujo (mediante carretes de estrangulación ajustables) en una dirección y permiten el libre retorno en la otra dirección.
Limitación de flujo principal
La válvula de doble estrangulación/retención se instala entre la válvula direccional y la placa base para cambiar la velocidad de un actuador (limitación de flujo principal).
Limitación del flujo piloto
En el caso de válvulas direccionales operadas por piloto, la válvula de doble estrangulación/retención se puede utilizar como ajuste del estrangulador piloto (limitación del flujo del piloto). En este caso, se coloca entre la válvula principal y la válvula piloto.
Estructura de la válvula de doble estrangulación/retención, tipo Z 2 FS 16 3XB
Principio de los sistemas hidráulicos.
