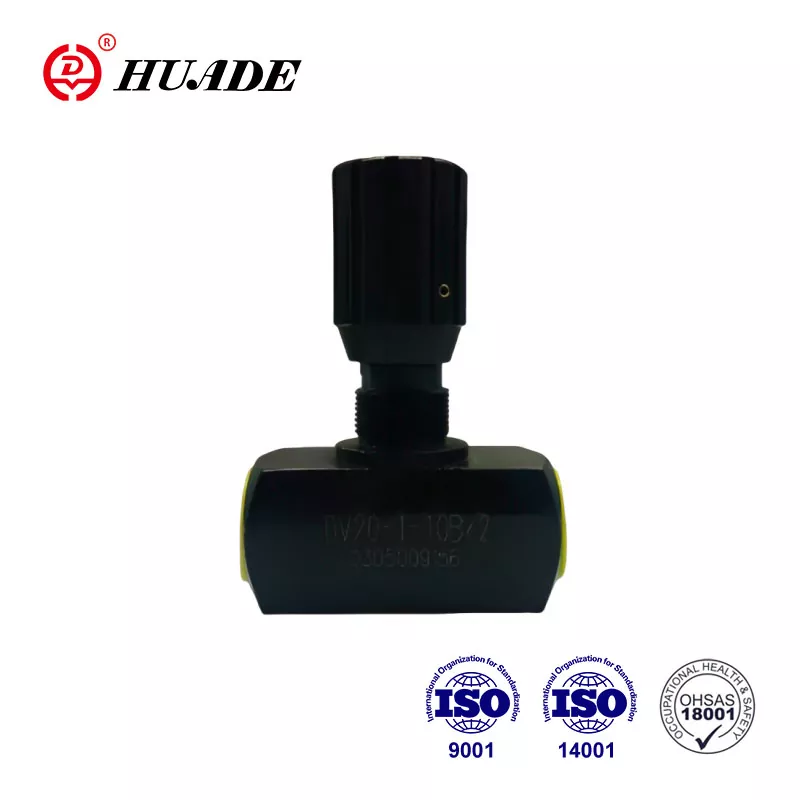

Válvula de mariposa DV

Las válvulas tipo DV son la válvula de mariposa/de corte. Establecida a través de una asociación estratégica entre los gobiernos chino y alemán en 1979, Huade Hydraulic ha formado una gran escala de producción. Mediante la introducción de la tecnología avanzada de Rexroth, la válvula de mariposa/de aislamiento DV de Huade® ofrece un rendimiento superior. Es una alternativa asequible a productos similares de marcas de renombre internacional.

Parámetro del producto de la válvula de mariposa DV

Característica del producto y aplicación de la válvula de mariposa DV

Características:

▶ Conexión roscada

▶ Montaje sobre placa

Solicitud:

Las válvulas estranguladoras/de corte del tipo DV sirven para ajustar un caudal de aceite exacto y también pueden utilizarse como función de cierre.

Sección y símbolo de la válvula de mariposa DV

Las válvulas de mariposa/de corte del tipo DV constan básicamente de una carcasa (1), un botón de ajuste (2) y un dispositivo de bloqueo (3). Al girar la perilla de ajuste (2) hacia la izquierda, el eje (4) con el pasador de aceleración (5) aumenta la sección de flujo (6) al máximo. Al girar la perilla de ajuste (2) hacia la derecha, el eje (4) con el pasador del acelerador (5) disminuye la sección de flujo (6) hasta que esté completamente cerrado sin fugas. Para repetir el ajuste, se proporciona una escala de colores (7) en el extremo superior del eje (4). El área del triángulo de color (8) que se muestra indica hasta qué punto está abierta la válvula (cuanto más grande es el triángulo de color, mayor es la apertura) . El ajuste del caudal se bloquea mediante el dispositivo de bloqueo (3).

Estructura de la válvula de mariposa DV

símbolo de la válvula de mariposa DV
