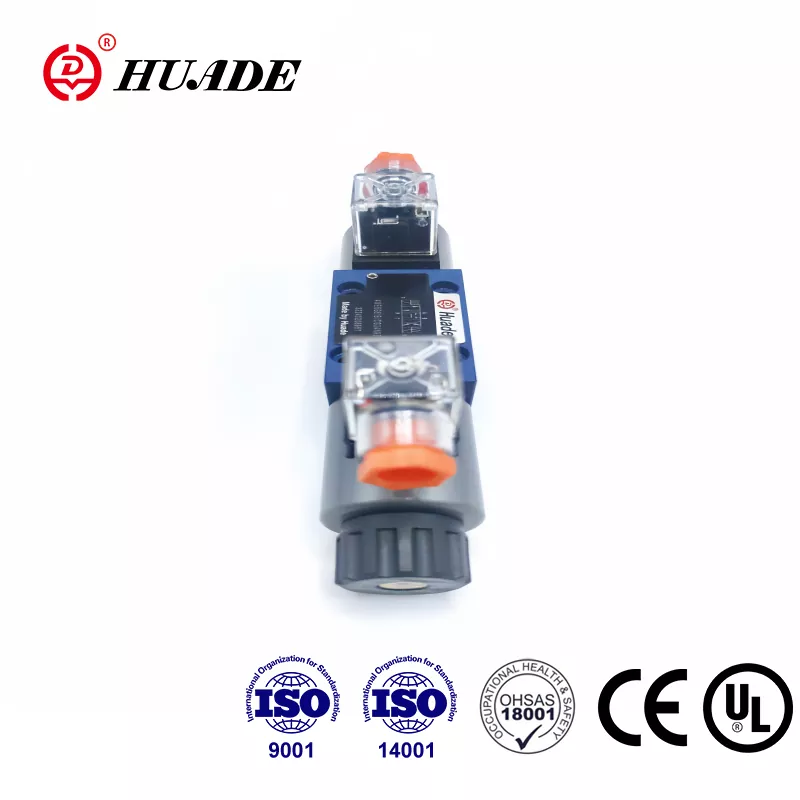

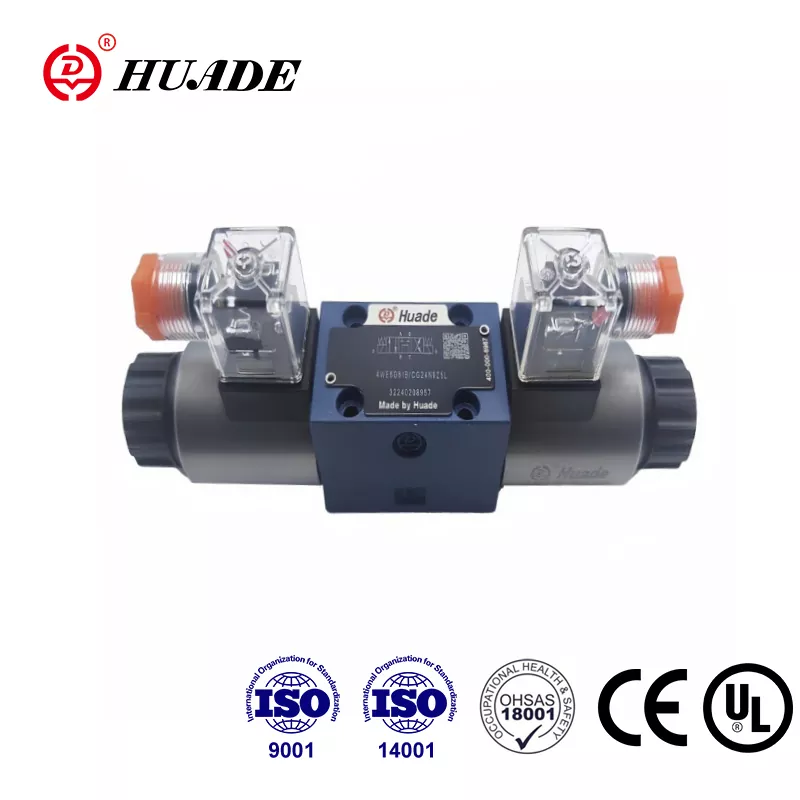

Cuando trabaja con sistemas hidráulicos en fábricas o en equipos de construcción, un componente aparece una y otra vez: la válvula de control direccional. La Rexroth 4WE 6 E es una de las válvulas más utilizadas en la hidráulica industrial, y con razón. Esta válvula controla cómo se mueve el fluido hidráulico a través de un sistema, lo que significa que controla cómo se mueven y operan las máquinas.
La 4WE 6 E es lo que los ingenieros llaman una válvula de corredera direccional accionada por solenoide. Suena complicado, pero la idea básica es simple. Cuando la electricidad fluye hacia el solenoide de la válvula (una bobina electromagnética), empuja un carrete de metal dentro del cuerpo de la válvula. Este movimiento del carrete redirige el fluido hidráulico de un puerto a otro, cambiando la dirección en la que se mueve un cilindro hidráulico o motor. Cuando se detiene la electricidad, un resorte empuja el carrete a su posición original.
¿Qué hace que el 4WE 6 E sea diferente?
La "E" en el nombre del modelo indica algo importante sobre el diseño de esta válvula. Significa que la válvula utiliza un solenoide de pasador húmedo, donde la bobina electromagnética está en contacto con el fluido hidráulico. Esta elección de diseño tiene varios beneficios. El aceite ayuda a enfriar el solenoide, reduce el ruido de funcionamiento y prolonga la vida útil del componente. Incluso puedes girar el solenoide 360 grados en la mayoría de las versiones, lo que facilita la instalación en espacios reducidos.
La válvula sigue el estándar NG6, que también se denomina CETOP 3 o D03 en diferentes partes del mundo. Esta estandarización importa más de lo que piensas. Significa que la válvula encaja en placas de montaje estándar y se puede cambiar por válvulas similares de Parker, Vickers o Argo Hytos sin cambiar el colector hidráulico. Para los equipos de mantenimiento, esta intercambiabilidad reduce el tiempo de inactividad cuando se necesita una pieza de repuesto rápidamente.
Rexroth clasifica el 4WE 6 E para presiones de hasta 350 bar, lo que equivale aproximadamente a 5076 psi. La capacidad de flujo máxima alcanza los 80 litros por minuto en las versiones alimentadas por CC, o alrededor de 21 galones por minuto. Estos números colocan a la válvula en la categoría de alto rendimiento por su tamaño. Lo encontrará controlando todo, desde máquinas de moldeo por inyección hasta sistemas hidráulicos de excavadoras y equipos de minería.
Cómo funciona realmente la válvula
Dentro del cuerpo de la válvula, el carrete se mueve hacia adelante y hacia atrás para conectar diferentes puertos. La válvula tiene cuatro puertos principales que los ingenieros etiquetan como P, T, A y B. El puerto P se conecta a la bomba hidráulica, que suministra fluido presurizado. El puerto T se conecta al depósito o tanque donde regresa el fluido. Los puertos A y B se conectan a su actuador hidráulico, como los dos lados de un cilindro.
Cuando activa un solenoide, el carrete se desplaza para conectar P con A y B con T. Esto envía líquido presurizado a un lado del cilindro mientras drena el otro lado de regreso al tanque. Energice el otro solenoide y las conexiones se invierten. Ahora P se conecta con B y A se conecta con T, moviendo el cilindro en la dirección opuesta. En la posición central sin solenoides energizados, las versiones centradas en resortes mantienen el carrete en una posición neutral que bloquea todos los puertos.
La válvula viene en diferentes configuraciones de carrete que los ingenieros llaman "símbolos". El símbolo E es común para válvulas de tres posiciones con centrado por resorte. Cuando la válvula se asienta en su posición central, todos los puertos están bloqueados. El símbolo HA representa una válvula de dos posiciones con retorno por resorte, que se utiliza cuando solo se necesita movimiento en una dirección. Algunas aplicaciones utilizan versiones de retén marcadas "OF", donde un pasador mecánico bloquea el carrete en su lugar una vez que se mueve. Estas válvulas de retención solo necesitan un breve pulso eléctrico para cambiar de posición, lo que ahorra energía en sistemas que mantienen la posición durante largos períodos.
Consideraciones de presión y diseño del sistema
Un número exige atención al diseñar sistemas utilizando el 4WE 6 E: la presión máxima en el puerto del tanque. Mientras que los puertos P, A y B pueden soportar 350 bar, el puerto T normalmente alcanza un máximo de 160 bar, aunque algunas variantes llegan hasta 210 bar. Esta diferencia crea una importante limitación de diseño. Cuando ejecuta la válvula a la presión máxima de trabajo con ciertos símbolos de carrete, Rexroth advierte que el puerto T debe usarse como línea de drenaje, no como línea de retorno que podría sufrir contrapresión de su tanque u otros componentes.
Esta limitación de presión se relaciona con el funcionamiento interno de las válvulas de carrete. Los espacios estrechos entre el carrete y el cuerpo de la válvula que permiten que la válvula funcione también crean fugas internas. Esto no es un defecto; es una característica inherente del diseño de la válvula de carrete. A medida que la válvula se desgasta con el tiempo, esta fuga interna aumenta gradualmente. El fluido que se escapa tiene que ir a alguna parte, razón por la cual el límite de presión del puerto del tanque es importante para la confiabilidad a largo plazo.
Otra preocupación relacionada con la presión surge con los cilindros diferenciales, donde el área del lado del vástago es más pequeña que el área del lado del pistón. Si el símbolo de su válvula bloquea el retorno del lado del vástago durante ciertas condiciones de conmutación, la relación de área puede intensificar la presión en la cámara del vástago más allá de la clasificación de 350 bar de la válvula. Este fenómeno se llama intensificación de presión y puede dañar los cilindros o incluso provocar fallos peligrosos. La solución implica agregar válvulas de alivio externas en el lado del vástago de los cilindros diferenciales o elegir símbolos de carrete que no creen esta condición de bloqueo.
Especificaciones eléctricas y opciones de control
El 4WE 6 E funciona con suministros eléctricos tanto de CC como de CA. Los voltajes de CC comunes incluyen 12, 24, 96 y 205 voltios. Las versiones de CA suelen funcionar con 110/120 o 230 voltios a 50 o 60 Hz. El conector eléctrico sigue la norma EN 175301-803 con un diseño tripolar que incluye dos conexiones de alimentación y una de tierra. La mayoría de las versiones incluyen diodos de supresión incorporados para proteger contra picos de voltaje cuando el solenoide se apaga.
Para aplicaciones en zonas peligrosas, Rexroth ofrece versiones protegidas contra explosiones con la marca XE o VE1. Estas variantes cumplen con los estándares ATEX para instalaciones europeas o los requisitos NEC 505/Clase I Zona 1 para sitios norteamericanos. Las carcasas a prueba de explosiones y los solenoides intrínsecamente seguros permiten que la válvula funcione de forma segura en entornos con gases o vapores inflamables, como plantas químicas o plataformas petrolíferas en alta mar.
La opción de retén con designación "OF" proporciona ventajas significativas para la eficiencia energética. En lugar de mantener un solenoide energizado continuamente para mantener la posición, envía un pulso de 100 milisegundos para cambiar el carrete y luego el retén mecánico lo bloquea en su lugar. Esto reduce la generación de calor, prolonga la vida útil del solenoide y reduce el consumo eléctrico. Los fabricantes de máquinas herramienta utilizan esta característica para sistemas de sujeción hidráulica que deben sujetar piezas de trabajo firmemente durante operaciones de mecanizado largas.
Compatibilidad de fluidos y materiales de sellado
El 4WE 6 E estándar viene con sellos NBR (caucho de nitrilo) que funcionan con la mayoría de los aceites hidráulicos de base mineral que cumplen con las especificaciones HLP o HVLP. Los sellos NBR también manejan fluidos resistentes al fuego de agua-glicol en la categoría HFC. Sin embargo, si su sistema utiliza fluidos hidráulicos biodegradables como HETG, HEES o HEPG, o fluidos sintéticos resistentes al fuego como HFDU o HFDR, debe especificar sellos de FKM (fluorocarbono) al realizar el pedido.
Un material de sellado incorrecto provoca un rápido deterioro y fallos del sistema. Si está reemplazando sellos durante el mantenimiento, verifique qué fluido usa realmente su sistema antes de pedir piezas. El kit de sellos NBR lleva el número de pieza 3492432, mientras que el kit de FKM es 3120269. Usar el kit incorrecto significa que volverá a romper la válvula dentro de unos meses después de que los sellos incompatibles se hinchen, agrieten o se desintegren.
Rexroth especifica que el fluido hidráulico debe cumplir con los estándares de limpieza ISO 4406 Clase 20/18/15. Este código de tres números indica el recuento máximo de partículas en diferentes rangos de tamaño. El líquido limpiador reduce el desgaste de las superficies del orificio y el carrete mecanizados con precisión. El líquido contaminado acelera el desgaste, aumenta las fugas internas y puede provocar que el carrete se atasque o se mueva de forma errática. La instalación de una filtración adecuada con elementos clasificados en 10 micrómetros o menos protege la inversión en válvulas y extiende la vida útil.
Instalación y primera operación
La válvula se monta directamente en una subplaca estándar NG6 o CETOP 3 mediante cuatro pernos. El patrón de montaje y las ubicaciones de los puertos siguen la norma ISO 4401-03-02-0-05, lo que garantiza la compatibilidad entre fabricantes. Las juntas tóricas sellan cada conexión de puerto y se debe aplicar una fina película de fluido hidráulico a estas juntas tóricas durante la instalación para evitar que se pellizquen o rueden.
Debido a que los solenoides utilizan un diseño de pasador húmedo, las cavidades internas deben llenarse con fluido hidráulico para un funcionamiento adecuado. Durante el arranque inicial, es posible que necesite hacer girar la válvula varias veces mientras hace funcionar la bomba hidráulica para purgar el aire de las cámaras del solenoide. El aire atrapado en estos espacios afecta la fuerza del solenoide y el tiempo de respuesta de la válvula. Algunas instalaciones incluyen pequeños tornillos de ventilación en las carcasas del solenoide para ayudar a liberar el aire atrapado durante la puesta en servicio.
Cada 4WE 6 E incluye una anulación manual que le permite cambiar la válvula sin energía eléctrica. La versión oculta estándar requiere una herramienta especial para acceder. Las versiones opcionales incluyen perillas moleteadas o botones con cabeza de hongo bloqueables que permiten la operación manual durante el mantenimiento o situaciones de emergencia. En válvulas de dos solenoides, nunca presione ambas anulaciones manuales simultáneamente, ya que esto crea un conflicto mecánico que puede dañar los componentes internos.
Control de flujo y conmutación suave
Algunas versiones del 4WE 6 E vienen con inserciones de acelerador, que son básicamente orificios calibrados instalados en puertos específicos. La designación "/B12" indica un orificio de 1,2 milímetros en el puerto P. Estos aceleradores no solo limitan el flujo máximo. Su objetivo principal es gestionar los picos de presión y los aumentos repentinos de flujo que se producen durante el cambio rápido de válvulas. Al controlar la velocidad a la que puede cambiar el flujo, los insertos del acelerador reducen el impacto del sistema, protegen los componentes posteriores y extienden la vida útil general del sistema.
Ciertas variantes del modelo denominadas ".73…A12" incorporan conmutación suave a través de una geometría de carrete modificada. Estas versiones proporcionan aproximadamente un 85 por ciento de reducción de impactos en comparación con el cambio estándar. La transición más suave ayuda en aplicaciones donde el cambio de válvulas genera ruidos desagradables o donde los golpes hidráulicos dañan las conexiones de tuberías y los colectores con el tiempo. La contrapartida es una respuesta ligeramente más lenta, lo cual es importante en aplicaciones de alta velocidad pero ofrece beneficios claros en sistemas que priorizan el funcionamiento fluido y la longevidad.
Aplicaciones y casos de uso comunes
La válvula de control direccional 4WE 6 E aparece en toda la automatización industrial. Las máquinas de moldeo por inyección utilizan estas válvulas para controlar las fuerzas de sujeción del molde y los movimientos del eyector. La alta presión nominal de la válvula y su conmutación confiable la hacen adecuada para los exigentes ciclos de trabajo en el procesamiento de plásticos. Los equipos de moldeo de caucho utilizan configuraciones de válvulas similares para el control de la prensa y la expulsión de piezas.
Los equipos móviles y de construcción incorporan el 4WE 6 E en circuitos de brazos de excavadora, controles de palas de topadora y funciones de pluma de grúa. El tamaño compacto de la válvula en relación con su capacidad de flujo ahorra espacio en sistemas hidráulicos móviles abarrotados. Su montaje estandarizado permite a los fabricantes de equipos abastecerse de múltiples proveedores sin tener que rediseñar los colectores.
Los fabricantes de máquinas herramienta instalan estas válvulas en rectificadoras, centros de fresado y líneas de producción automatizadas. Las versiones con retén funcionan particularmente bien en accesorios y sistemas de sujeción que deben mantener la posición de manera confiable sin consumir energía eléctrica continuamente. Las operaciones de mecanizado desatendidas se benefician del ahorro de energía y la reducción de la generación de calor de las válvulas de retención operadas por impulsos.
Solución de problemas y mantenimiento
Cuando un 4WE 6 E no funciona correctamente, varios problemas comunes suelen explicar el problema. Los cambios lentos o inconsistentes a menudo indican que el fluido contaminado permite que el carrete se atasque en su orificio. Verificar el indicador de presión diferencial del filtro del sistema le indica si la filtración mantiene el ritmo de generación de contaminación. Si los filtros están retrasados para ser reemplazados, esa es su primera solución.
Los problemas eléctricos se manifiestan como una falta total de cambio o como una acción de válvula débil y vacilante. Verifique el voltaje de suministro en el conector de la válvula mientras el solenoide debe estar energizado. El bajo voltaje reduce la fuerza del solenoide y ralentiza la respuesta. Los pines del conector flojos crean un funcionamiento intermitente cuyo diagnóstico resulta frustrante. Los diodos de supresión integrados en la mayoría de las válvulas pueden fallar en cortocircuito o abrirse, afectando el comportamiento del solenoide.
El aumento de las fugas internas a lo largo de la vida útil de la válvula eventualmente requiere el reemplazo del sello o el intercambio de la válvula. Si nota que un cilindro hidráulico se desliza hacia abajo bajo carga cuando la válvula debería estar manteniendo la posición, la causa probable es una fuga interna. Instalar una válvula de retención de carga externa podría ser una solución más sencilla que reemplazar la válvula si la fuga no es grave. Para aplicaciones de mantenimiento de posiciones críticas, las válvulas de retención externas o las válvulas de retención operadas por piloto proporcionan una retención de carga positiva independientemente de la condición de la válvula direccional.
El diseño del solenoide de pasador húmedo ofrece una ventaja de mantenimiento: puede reemplazar la bobina sin drenar el sistema ni perder fluido hidráulico. Simplemente desconecte el conector eléctrico, desenrosque el conjunto del solenoide e intercambie la bobina. Esta facilidad de servicio en campo reduce el tiempo de inactividad durante las reparaciones. Al solicitar bobinas de repuesto, verifique que tanto el voltaje nominal como el tipo de conector coincidan con su instalación.
Consideraciones de tamaño y selección
Elegir la válvula de control direccional adecuada implica hacer coincidir varios parámetros con los requisitos de su aplicación. Empiece por la presión: si su sistema funciona por encima de 350 bar, el 4WE 6 E no funcionará. Es necesario comprobar la capacidad de flujo con respecto a los requisitos de velocidad del actuador. Una válvula de 80 litros por minuto puede parecer adecuada sobre el papel, pero si funciona cerca de ese límite, la caída de presión a través de la válvula aumenta y la generación de calor se convierte en un problema.
Piense en el ciclo de trabajo y la frecuencia de conmutación. Las aplicaciones que cambian continuamente se benefician de los solenoides de CA, que manejan mejor el calor debido a una mayor masa térmica. Los solenoides de CC funcionan bien para trabajos intermitentes y ofrecen tiempos de respuesta más rápidos. Si su sistema necesita mantener la posición durante períodos prolongados sin movimiento, especifique la configuración de retén para eliminar la activación continua del solenoide.
El símbolo del carrete determina la función de la válvula en la posición central y en cada posición extrema. Estudie detenidamente los símbolos esquemáticos hidráulicos para comprender qué hace cada configuración de conexión de puerto en su actuador. El símbolo E (todos los puertos bloqueados en el centro) se adapta a aplicaciones en las que desea que los actuadores detenidos resistan fuerzas externas. El símbolo P-to-T en el centro proporciona libre circulación que reduce la generación de calor durante los períodos de inactividad. Elija el símbolo que coincida con sus requisitos funcionales.
Alternativas competitivas y referencias cruzadas
Mientras que la Rexroth 4WE 6 E es un producto líder, otros fabricantes producen válvulas funcionalmente equivalentes. La serie D1VW009CNT de Parker ofrece capacidad de reemplazo directo con índices de presión y flujo similares. Vickers, ahora parte de Eaton, fabrica la serie DG4V-3-8C que se intercambia directamente sobre subplacas NG6. Argo Hytos ofrece el RPE3-063C11 como otra opción intercambiable.
Esta compatibilidad entre fabricantes proporciona flexibilidad a los departamentos de adquisiciones. Si su proveedor principal enfrenta largos plazos de entrega o escasez de existencias, existen alternativas sin rediseñar su sistema hidráulico. La competencia de precios entre estos fabricantes beneficia a los compradores, aunque la amplia red de distribución y el soporte técnico de Rexroth a menudo justifican cualquier sobreprecio.
Al sustituir válvulas de diferentes fabricantes, verifique que los símbolos del carrete coincidan funcionalmente, no sólo nominalmente. Lo que un fabricante llama "Símbolo E" puede tener conexiones de puerto sutilmente diferentes a las de la versión de otro fabricante. Revise los diagramas detallados de conexión de puertos en el catálogo de cada fabricante antes de finalizar una sustitución de referencia cruzada.
Estrategia de precios y adquisiciones
El precio de mercado del 4WE 6 E varía según la región, la configuración y el volumen de compra. En Norteamérica, se esperan precios de alrededor de $140 para configuraciones estándar compradas individualmente. Los mercados indios muestran precios entre ₹ 7.799 y ₹ 9.203, mientras que los distribuidores de Malasia cotizan alrededor de RM 196,50. Estas variaciones reflejan los costos de distribución local, los derechos de importación y la competencia en el mercado.
Las cantidades mínimas de pedido de la mayoría de los distribuidores comienzan con una sola pieza, lo que hace que las compras pequeñas sean prácticas. Los plazos de entrega suelen ser de siete a diez días para las configuraciones estándar, aunque las combinaciones comunes de voltaje y símbolos a menudo se envían desde el stock del distribuidor. Las configuraciones menos comunes pueden extenderse a varias semanas si requieren fabricación bajo pedido en fábrica.
Para los departamentos de mantenimiento que gestionan el inventario de repuestos críticos, considere almacenar una o dos configuraciones de uso común como seguro contra fallas inesperadas. La larga vida útil de la válvula significa que los repuestos pueden permanecer en los estantes durante años, pero el costo de almacenar un repuesto es mínimo en comparación con los costos del tiempo de inactividad del equipo. Asegúrese de que su stock incluya configuraciones especiales como sellos FKM si su sistema utiliza fluidos no estándar.
Recomendaciones finales
La válvula de control direccional Rexroth 4WE 6 E ofrece un rendimiento confiable en un paquete compacto estándar de la industria. Su presión nominal de 350 bar y su capacidad de flujo de 80 litros por minuto proporcionan una gran capacidad en la clase de tamaño NG6. El diseño del solenoide de pasador húmedo equilibra el rendimiento con la facilidad de servicio, y el montaje estandarizado garantiza una amplia compatibilidad entre sistemas hidráulicos.
Al especificar o dar mantenimiento a estas válvulas, preste atención a los detalles que más importan. Haga coincidir los materiales del sello con la química de su fluido hidráulico. Dimensione la válvula de manera conservadora para evitar una caída excesiva de presión y la generación de calor. Considere las versiones con retén para ahorrar energía en aplicaciones de mantenimiento de posición. Proteja los cilindros diferenciales de la intensificación de la presión mediante un diseño de circuito adecuado.
Comprender cómo funciona la válvula, cuáles son sus limitaciones y cómo encaja en el panorama competitivo le ayuda a tomar mejores decisiones sobre selección, mantenimiento y resolución de problemas. El 4WE 6 E no es perfecto para todas las aplicaciones, pero dentro de su diseño, ofrece un rendimiento comprobado que explica su adopción generalizada en la hidráulica industrial.
