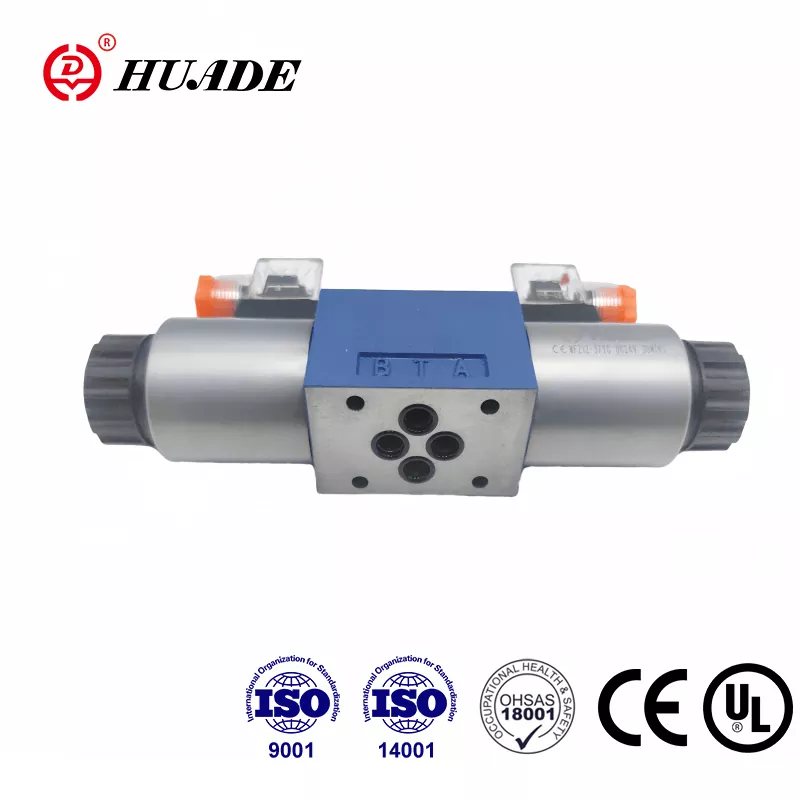

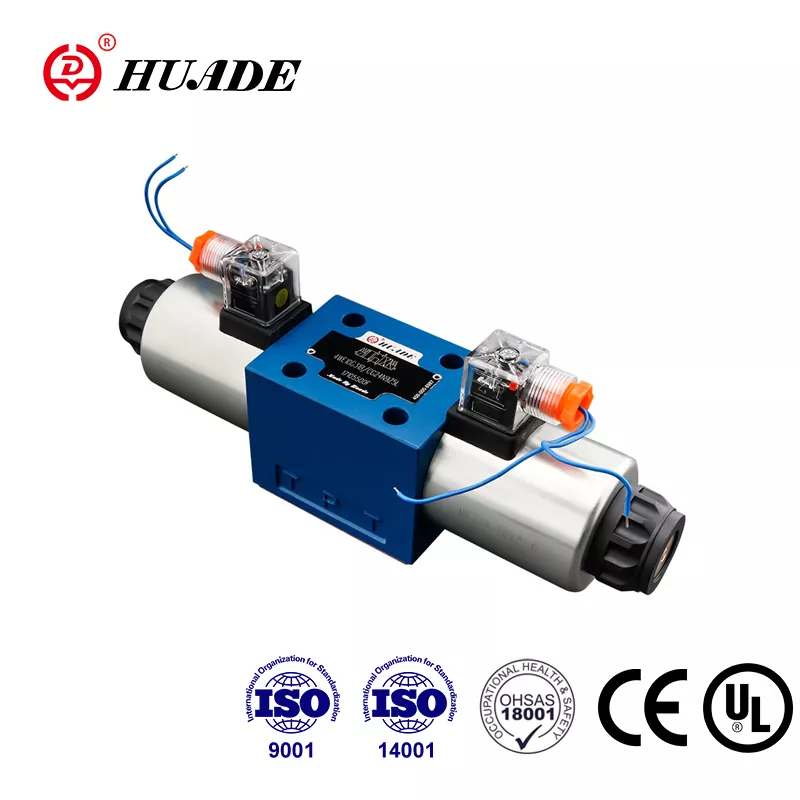

Beijing Huade Hydraulic se estableció en 1979 y ahora se ha convertido en un gran grupo empresarial estatal especializado en el diseño, fabricación y servicio de válvulas y equipos hidráulicos. La válvula direccional de corredera Huade® tipo 4WE 10 D es una alternativa económica al mismo modelo de Rexroth. La serie de válvulas direccionales de solenoide ha pasado las certificaciones CE y UL. Las válvulas se empaquetarán en cajas de cartón estándar con etiquetas antifalsificación. La fábrica ha superado las certificaciones del sistema de gestión de calidad, gestión medioambiental y gestión de seguridad y salud en el trabajo. Las válvulas direccionales hidráulicas Huade® se utilizan ampliamente en sistemas hidráulicos de mecanismos de gobierno marinos, sistemas de grúas giratorias y sistemas hidráulicos de hélices de paso ajustable. Huade posee un gran grupo de clientes en la industria marina.
|
Presión de funcionamiento máx. |
Puertos A.B.P (MPa) |
a 31,5 |
|
Puertos T (MPa) |
16 |
|
|
Flujo máximo (L/min) |
120 |
|
|
Sección transversal (posición de conmutación 0): |
Con símbolo Q aprox.6 % de la superficie nominal |
|
|
fluido a presión |
Aceites minerales (para sello NBR) o éster fosfatado (para sello FPM) |
|
|
Rango de temperatura del fluido a presión (℃) |
-30～+80 |
|
|
Rango de viscosidad (mm2/s) |
2,8~500 |
|
|
Peso (kg) |
Válvula con 1 solenoide |
5.1 (CC), 4.3 (CA) |
|
Válvula con 2 solenoides |
6,7 (CC), 5,1 (CA) |
|
Características:
▶ Válvula de corredera direccional accionada por solenoide directo como versión estándar
▶ Solenoide de CC o CA de clavija húmeda con bobinas extraíbles
▶ Contorno perfecto
▶ Las bobinas se pueden reemplazar sin abrir la cámara estanca a la presión.
▶ Elección de conexiones eléctricas centrales o individuales
▶ Anulación manual opcional
▶ Larga vida
▶ Patrón de conexiones según Din 24 340 forma A, ISO 4401 y CETOP - RP 121H
Solicitud:
4WE 10 D es una válvula de corredera direccional accionada por solenoide. Controla el inicio, la parada y la dirección de un fluido.
Las válvulas direccionales constan básicamente de la carcasa (1), uno o dos solenoides (2), el carrete de control (3) y uno o dos resortes de retorno (4). En reposo, el carrete de control (3) se mantiene en su posición central o inicial mediante resortes de retorno (4) (excepto en el caso de carretes de impulso). El carrete de control (3) es operado por solenoides de pasador húmedo (2). La fuerza del solenoide (2) actúa sobre el carrete de control (3) y lo mueve desde su posición de reposo hasta la posición final deseada. Esto permite el libre flujo de P a A y de B a T o de P a B y de A a T.
Al desactivar el solenoide (2), el carrete de control (3) regresa a su posición inicial mediante el resorte de retorno (4).
La anulación manual opcional (5) permite mover el carrete de control (3) sin que se energicen los solenoides.
Diagrama de estructura de la serie WE 10 30B
1. El líquido debe filtrarse. La finura mínima del filtro es 20 ㎛.
2. El tanque debe estar sellado y se debe instalar un filtro de aire en la entrada de aire.
3. Productos sin subplaca al salir de fábrica, si los necesita, haga un pedido especial.
4. Los tornillos de fijación de la válvula deben seleccionarse y utilizarse de acuerdo con el parámetro enumerado en el libro de muestra.
5. Se requiere que la rugosidad de la superficie unida a la válvula sea 0,8.
6. Se requiere un acabado superficial de la pieza coincidente de 0,01/100 mm.
