Un análisis completo del estado operativo de la válvula de alivio de presión

Válvulas de alivio de presión(PRV) son esenciales Dispositivos de seguridad en sistemas industriales. Automáticamente liberan exceso presión para evitar daños en el equipo, falla del sistema o explosiones peligrosas. Comprender cómo funcionan estas válvulas y su estado operativo es crucial para Manteniendo operaciones industriales seguras y eficientes.

Este análisis completo cubre Todo lo que necesita saber sobre las válvulas de alivio a presión, desde principios básicos a técnicas avanzadas de monitoreo. Exploraremos diferentes tipos de válvulas, problemas comunes, estrategias de mantenimiento y estándares de la industria que los mantienen Los dispositivos de seguridad críticos funcionan correctamente.

¿Qué es una válvula de alivio de presión?

Definición básica y cómo funciona

Una válvula de alivio de presión es como una seguridad guardia para sistemas presurizados. Piense en ello como un botón de lanzamiento automático que Se abre cuando la presión se vuelve demasiado alta. Cuando la presión dentro de un sistema llega a un Nivel peligroso, la válvula se abre para dejar que parte del líquido presurizado (gas o líquido) Escape. Una vez que la presión vuelve a un nivel seguro, la válvula se cierra de nuevo.

La válvula funciona a través de una simple pero mecanismo efectivo. Un sistema de resorte o piloto monitorea constantemente la presión. Cuando la presión se vuelve lo suficientemente fuerte como para superar la fuerza de resorte, la válvula abre. Esto sucede automáticamente sin ningún control humano, por lo que es un Última línea de defensa confiable contra accidentes relacionados con la presión.

Por qué las válvulas de alivio a presión son tan Importante

Accidentes industriales que involucran sobrepresión puede ser catastrófico. El famoso accidente nuclear de Three Mile Island destacó Qué críticas son estas válvulas para la seguridad. Sin alivio de presión adecuado, El equipo puede explotar, causando:

Heridas graves o muerte a los trabajadores
Daños a la propiedad masiva
Contaminación ambiental
Los cierres de producción que cuestan millones de dólares

Los PRV sirven como la barrera de seguridad final, Proteger tanto a las personas como al equipo cuando otros sistemas de control fallan.

Partes principales de una válvula de alivio de presión

Comprender los componentes clave ayuda Explique cómo funcionan estas válvulas:

Elementos de la válvula: Las principales partes móviles, incluido el disco (la parte que abre y cierra) y sellos que evitan la fuga cuando se cierran.

Elementos de detección: Estos detectan cambios de presión. Pueden ser diafragmas (para aplicaciones de baja presión y alta precisión) o pistones (para alta presión, Uso de servicio pesado).

Elementos de fuerza de referencia: Generalmente resortes ajustables que establecen el nivel de presión en el que La válvula abre. Piezas adicionales como boquillas y cámaras de presión Fine-tune la respuesta de la válvula.

Materiales: Los materiales comunes incluyen latón para uso general y acero inoxidable (grados 303, 304, o 316) para entornos corrosivos. La elección depende de qué tipo de fluido las manijas de la válvula y las condiciones de funcionamiento.

Válvulas modernas como el uso de la serie J de Emerson diseños de fuelle equilibrado que reducen el efecto de la presión aguas abajo, haciendo ellos más precisos y confiables.

Donde se usan válvulas de alivio de presión

Aplicaciones industriales

Los PRV se encuentran en muchas industrias:

Petróleo y gas: Protección de tuberías y equipos de procesamiento de picos de presión peligrosos.

Procesamiento químico: Prevenir las explosiones del reactor y proteger contra el fugitivo reacciones.

Sistemas de vapor: Protección de calderas y redes de distribución de vapor en la potencia plantas e instalaciones de fabricación.

Tratamiento de agua: Mantener presiones seguras en el procesamiento y distribución del agua sistemas.

Fabricación farmacéutica: Protección de contenedores estériles y equipos de procesamiento.

Sistemas HVAC: Asegurar un funcionamiento seguro de los sistemas de calefacción y enfriamiento en edificios.

Situaciones de sobrepresión comunes

Varias condiciones pueden causar peligrosas acumulación de presión:

Fallas en mal funcionamiento del equipo o del sistema de control
Salidas bloqueadas o válvulas cerradas aguas abajo
Aumenta la temperatura que expanden los fluidos
Reacciones químicas que producen gas
Fallas de potencia que dejan de enfriar los sistemas
Error humano en los procedimientos operativos

Tipos de válvulas de alivio de presión

Válvulas de alivio de presión versus alivio de seguridad Válvula

Mientras que ambos tipos protegen contra sobrepresión, funcionan de manera diferente:

Válvulas de alivio de presión (PRV): Abra gradualmente y generalmente se usan con líquidos. Ellos comienzan abertura de aproximadamente 3-5% por encima de la presión establecida y completamente cerrada cuando la presión cae 2-4% por debajo del punto de ajuste.

Válvulas de alivio de seguridad (SRVS): Abra rápidamente con una acción de "pop" y se usan con gases o vapor. Pueden manejar aumentos de presión del 10-20% por encima de la presión establecida.

Válvulas combinadas: Puede manejar tanto líquidos como gases, cambiando entre gradual y acción pop dependiendo del tipo de fluido.

Tipos principales y sus características

Válvulas cargadas de resorte

Estos son el tipo más común, utilizando un Spring para sostener la válvula cerrada.

Ventajas:

Diseño simple y confiable
Funciona en la mayoría de las aplicaciones
Fácil de mantener

Desventajas:

Sensible a la presión posterior (presión aguas abajo de la válvula)
Puede charlar o vibrar bajo ciertas condiciones

Mejor utilizado para: Calderas de vapor, aplicaciones de procesos generales

Fuelles equilibrados/válvulas de pistón

Estas válvulas compensan la presión posterior efectos utilizando un fuelle o sistema de pistón.

Ventajas:

No afectado por cambiar la presión de la espalda
Control de presión más preciso
Mejor para aplicaciones corrosivas

Desventajas:

Diseño más complejo
Los fuelle pueden desgastarse con el tiempo
Necesita sistemas de ventilación

Mejor utilizado para: Sistemas con servicios de presión posterior, sucios o corrosivos

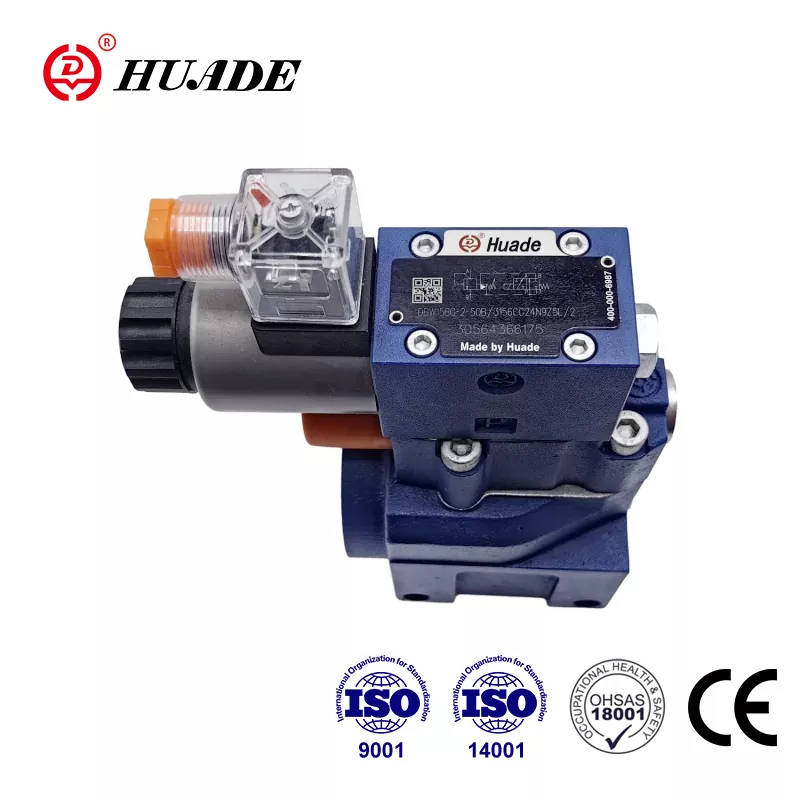

Válvulas operadas por piloto

Estos usan una pequeña válvula piloto para controlar un válvula principal más grande.

Ventajas:

Muy preciso (puede operar al 98% de la presión establecida)
No charles ni vibres
Bueno para aplicaciones de flujo grandes

Desventajas:

Más complejo y caro
Sensible a la contaminación
Requiere más mantenimiento

Mejor utilizado para: Sistemas de gran capacidad, aplicaciones de alta presión

Discos de ruptura

Estos son discos de metal delgados que explotan cuando La presión se vuelve demasiado alta.

Ventajas:

Muy bajo costo
Sin fuga antes de la activación
Puede proteger los PRV de la corrosión

Desventajas:

Solo uso
Crear fragmentos de metal cuando estallen
Requiere el apagado del sistema para reemplazar

Mejor utilizado para: Eventos de sobrepresión raros, entornos corrosivos

Válvulas de alivio de sobretensión

Estas válvulas especiales se abren dentro milisegundos para proteger contra picos de presión repentina.

Ventajas:

Respuesta extremadamente rápida
Excelente para la protección del martillo de agua
Características de apertura precisas

Desventajas:

Aplicación especializada
Mayor costo

Mejor utilizado para: Protección contra los rápidos cambios de presión en las tuberías

Parámetros de operación clave

Establecer presión

Esta es la presión a la que la válvula comienza a abrir. Debe calibrarse con cuidado, generalmente probado tres veces para Asegure la precisión dentro de ± 3% o 0.1 bar. La presión de funcionamiento normal debe ser Al menos 20% por debajo de la presión establecida (mínimo 10%) para evitar fugas.

Presión de alivio y sobrepresión

La presión de alivio es igual a la presión establecida más subsidio de sobrepresión. Diferentes aplicaciones permiten diferentes sobrepresiones Niveles:

Aplicaciones generales: 10%
Aplicaciones de calderas: 3-5%
Emergencia de incendio: hasta el 20%

Los estándares de ASME limitan la sobrepresión al 10% de Presión de trabajo máxima permitida (MAWP) para la mayoría de los vasos, o 21% durante el fuego emergencias.

Volver a colocar la presión y la exploración

Volver a colocar la presión es cuando la válvula completamente cierra de nuevo. La exploración es la diferencia entre la presión del conjunto y el reacio presión, típicamente 4-20%. Un margen del 3-5% evita la charla.

Presión de trabajo máxima permitida (Mawp)

Esta es la mayor presión que protegió El equipo puede manejar de manera segura. La presión del conjunto de la válvula no debe exceder a MAWP, y La presión de alivio no debe exceder la presión acumulada máxima permitida (MAAP).

Problemas comunes y sus causas

Comprender los modos de falla típicos ayuda Con solución de problemas y prevención:

La válvula no se abre a presión establecida

Causas:

Resortes rotos o debilitados
Movimiento de la válvula de bloqueo de contaminación
Corrosión que evita la operación
Calibración incorrecta

Consecuencias: Sobrepresión del sistema, daños potenciales del equipo o explosión

Sobrepresión del sistema (la válvula no Abierto)

Causas:

Válvula atascada debido a la contaminación
Selección o tamaño de la válvula incorrecta
Daño por corrosión severo

Consecuencias: Fallas catastróficas, incidentes de seguridad (como el caso de Three Mile Island)

Fuga de válvula

Causas:

La válvula no se cierra correctamente
Tamaño de la válvula incorrecta para la aplicación
Superficies de sellado desgastadas o dañadas
Estrés térmico de los cambios de temperatura

Consecuencias: Pérdida de energía, liberación ambiental, ineficiencia del sistema

Charla y vibración

Causas:

Caída de presión de entrada excesiva (más del 3%)
Presión posterior
Válvula de gran tamaño para la aplicación

Consecuencias: Desgaste rápido de los componentes de la válvula, daño de la tubería, ruido

Pegarse, usar y corrosión

Causas:

Fluidos contaminados
Materiales incompatibles
Condiciones de funcionamiento duras

Consecuencias: Falla de la válvula, fuga inesperada, compromiso del sistema de seguridad

La mayoría de los problemas provienen de problemas del sistema en lugar de defectos de la válvula, enfatizando la importancia de la selección adecuada, instalación y mantenimiento.

Mejora de mantenimiento y confiabilidad

Estrategias de mantenimiento

Mantenimiento preventivo: Inspección regular, limpieza, lubricación y pruebas. De alto riesgo Las solicitudes pueden requerir mantenimiento anual.

Revisiones importantes: Desmontaje completo, pruebas no destructivas, componente Reemplazo y pruebas completas antes de volver al servicio.

Técnicas de diagnóstico

Inspección básica: Las verificaciones visuales y las pruebas de fuga pueden identificar problemas obvios.

Pruebas no destructivas avanzadas (NDT):

Monitoreo de emisiones acústicas
Prueba ultrasónica
Inspección de partículas magnéticas
Prueba de penetrante de tinte
Prueba radiográfica
Análisis de vibración

Estas técnicas avanzadas pueden detectar Problemas temprano, reduciendo los costos y la prevención de fallas.

Monitoreo inteligente y predictivo Mantenimiento

La tecnología moderna ofrece sofisticada Sistemas de monitoreo:

Monitoreo acústico inalámbrico: Sistemas como Rosemount 708 pueden detectar la operación de la válvula sin Contacto físico.

Transmisores de posición: Dispositivos como Fisher 4400 Monitor Posición de la válvula continuamente.

Inteligencia artificial: AI y el aprendizaje automático Analizan datos de monitoreo para predecir fallas antes de que ocurran.

Informe de empresas que utilizan estas tecnologías Reducción de hasta el 50% en las paradas no planificadas. Historias de éxito de Shell, General Los motores, y Frito-Lay muestran ahorros de millones de dólares a través de predictivos Programas de mantenimiento.

Inspección basada en el riesgo (RBI) y Mantenimiento centrado en la fiabilidad (RCM)

RBI: Cuantifica la probabilidad de falla y consecuencias, permitiendo el mantenimiento Recursos para centrarse en el equipo de mayor riesgo.

RCM: Toma un enfoque centrado en la función, determinando las tareas de mantenimiento más efectivas para cada componente.

Estos enfoques trabajan juntos para optimizar horarios de mantenimiento y mejorar la confiabilidad general del sistema.

Estándares y regulaciones de la industria

El cumplimiento de los estándares de la industria es Esencial para la seguridad y la operación legal:

ASME Código de caldera y vaso a presión

Sección I (calderas)ySección VIII (vasos a presión): Limite la sobrepresión al 10-21% de MAWP Dependiendo de las condiciones
Requiere protección de presión independiente para cada recipiente

Normas API

API 520: Cálculos de tamaño y requisitos de flujo
API 521: Directrices de instalación y diseño del sistema
API 526: Adquisición de válvulas presupuesto
API 527: Estureza del asiento requisitos

Serie ISO 4126

Estándares internacionales que cubren la seguridad Requisitos de válvula, incluidas válvulas operadas por piloto y discos de ruptura.

Directiva de equipos de presión (PED) 2014/68/UE

Regulaciones europeas que requieren marcas de CE y evaluación de conformidad para equipos de presión.

Requisitos de OSHA

Prohibir las regulaciones de seguridad en el lugar de trabajo de los Estados Unidos Aislamiento de la válvula y que requieren sistemas de alivio de presión independientes.

Tendencias tecnológicas y futuro Acontecimiento

Integración digital

Los PRV modernos se incorporan cada vez más Sistemas de monitoreo y control digital. Las válvulas inteligentes pueden comunicar su estado, predecir las necesidades de mantenimiento y optimizar el rendimiento automáticamente.

Materiales avanzados

Nuevos materiales resisten mejor la corrosión y durar más en entornos duros. Estos materiales reducen el mantenimiento requisitos y mejorar la confiabilidad.

Simulación y modelado

Simulaciones por computadora ayudan a diseñar ingenieros Mejores sistemas de válvulas y predecir el rendimiento en diversas condiciones. Este Reduce la necesidad de pruebas físicas costosas.

Consideraciones ambientales

Las válvulas más nuevas minimizan las emisiones y Impacto ambiental mientras mantiene el rendimiento de seguridad. Esto es particularmente Importante en el procesamiento químico y las aplicaciones de refinación de aceite.

Conclusión y recomendaciones

Hallazgos clave

Estado operativo de la válvula de alivio de presión implica ambos parámetros de estado estacionario (como la presión del conjunto y la capacidad de flujo) y Características de respuesta transitoria (como el tiempo de apertura y la protección contra el aumento). La fiabilidad depende del cumplimiento de los estándares adecuados, el mantenimiento regular y Cada vez más, sistemas de monitoreo inteligente.

Descubrimientos importantes de investigaciones recientes:

Las válvulas de alivio de la sobretensión superan significativamente Válvulas para cambios rápidos de presión
La combinación con discos de ruptura evita la fuga mientras permite pruebas en línea
La mayoría de las fallas de la válvula resultan de problemas del sistema en lugar de defectos de la válvula
El mantenimiento predictivo usando IA puede reducir drásticamente los costos y mejorar la seguridad

Recomendaciones de acción

Para el diseño y la selección:

Use los cálculos API 520 para el tamaño adecuado
Considere simulaciones de presión transitoria para críticas aplicaciones
Especificaciones del fabricante de referencia de proveedores probados Como Emerson y Crosby
Incluir protección contra sobretensiones para sistemas propensos al martillo de agua

Para operación y mantenimiento:

Mantenga al menos el 20% del margen de presión por debajo de la presión establecida
Implementar monitoreo avanzado utilizando sistemas NDT y AI
Utilice enfoques RBI y RCM para optimizar los horarios de mantenimiento
Operadores de trenes en la operación de válvula y emergencia adecuadas procedimientos

Para el cumplimiento regulatorio:

Garantizar procesos de revisión y aprobación de documentación estrictos
Realizar evaluaciones regulares de análisis de riesgos de proceso (PHA)
Manténgase actualizado con estándares y regulaciones en evolución
Mantener registros de certificación y prueba adecuados

Para el apoyo comercial:

Utilizar herramientas de selección en línea y calculadoras
Acceda a las hojas de datos del fabricante y los recursos técnicos
Considere el costo total de propiedad, no solo la compra inicial precio
Construir relaciones con proveedores de servicios calificados

Siguiendo estas recomendaciones y Mantener un enfoque integral para la gestión de la válvula de alivio de presión, Las organizaciones pueden garantizar operaciones seguras, confiables y rentables mientras cumplir con todos los requisitos reglamentarios.

El futuro de la válvula de alivio de presión La tecnología parece prometedora, con monitoreo inteligente, mantenimiento predictivo y Materiales avanzados que continúan mejorando la seguridad y la confiabilidad. Estancia informado sobre estos desarrollos e implementar las mejores prácticas será esencial para mantener una ventaja competitiva al tiempo que garantiza el más alto niveles de seguridad.
