Las ventajas de la válvula de mariposa son su estructura simple, su precio bajo y su fácil ajuste. A través de una cooperación a largo plazo con Rexroth, Huade Hydraulic ha absorbido tecnología avanzada. Tras un desarrollo a largo plazo, sus productos son compatibles con marcas de primera línea en términos de rendimiento y calidad. El precio de esta válvula de mariposa MG es más razonable.
|
Datos técnicos (para aplicaciones fuera de estos parámetros, ¡consúltenos!） |
|||||||
|
Tamaño |
6 |
8 |
10 |
15 |
20 |
25 |
30 |
|
Flujo máximo (L/min) |
15 |
30 |
50 |
140 |
200 |
300 |
400 |
|
Presión (MPa) |
hasta 31,5 |
||||||
|
Presión de apertura (MPa) |
0,05 (tipo MK) |
||||||
|
Fluido a presión |
Aceite mineral o éster de fosfato |
||||||
|
Rango de viscosidad (mm ²/s) |
10 a 800 |
||||||
|
Rango de temperatura del fluido a presión (℃) |
-30 a +80 |
||||||
Características:
▶ Adecuado para montaje directo en línea
▶ Depende de la presión y la viscosidad
Solicitud:
Esta válvula es una válvula de mariposa tubular instalada directamente en la tubería. El puerto del acelerador de la válvula adopta una estructura de ranura triangular axial y tiene 7 especificaciones y dos roscas de conexión. Se utiliza para controlar la velocidad del actuador.
El tipo de válvula MG es una válvula de mariposa que depende de la presión y la viscosidad.

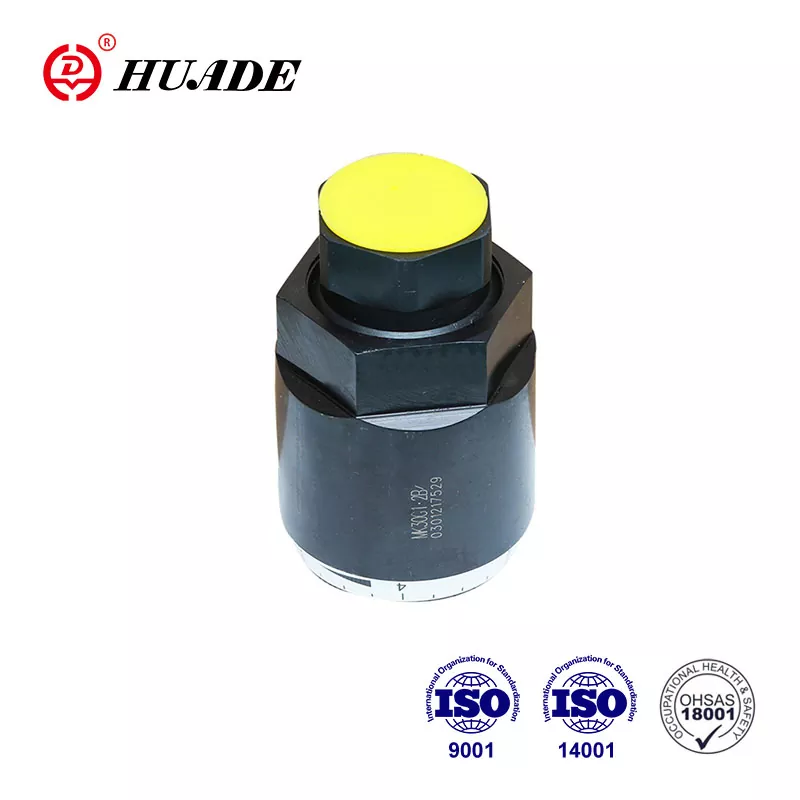

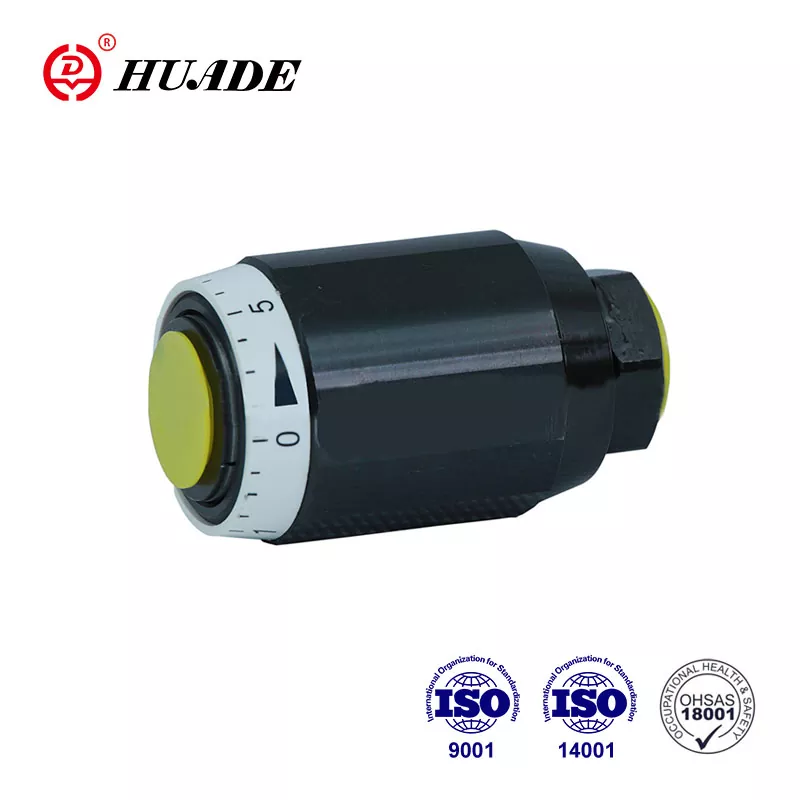

Tipo MG (válvula de mariposa)
Esta válvula estrangula en ambas direcciones del flujo. El fluido fluye a través de la perforación lateral hasta el punto de estrangulamiento. Éste está formado entre la carcasa (2) y el manguito ajustable (1). La sección transversal del acelerador se puede variar de forma continua girando el manguito ajustable (1).
estructura de la válvula de mariposa tipo MG
Símbolos de la válvula de mariposa tipo MG
