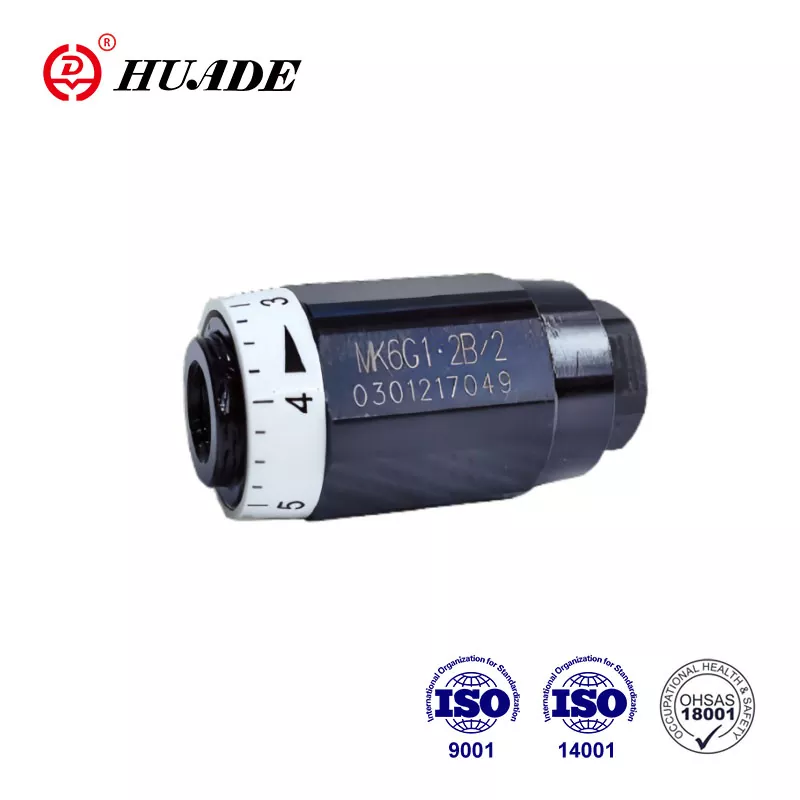

Los tipos de válvulas Mk son válvulas antirretorno de estrangulación que dependen de la presión y la viscosidad. Esta válvula producida por Huade Hydraulic es la válvula de flujo más utilizada. Las válvulas de flujo hidráulico Huade® han atraído a muchos consumidores. Huade es una marca registrada muy conocida en China. La fábrica cuenta con más de 750 máquinas importadas de todo el mundo para controlar estrictamente la calidad del producto. El embalaje del producto de las válvulas de retención de mariposa MK se puede personalizar, como por ejemplo con cajas de cartón estándar, embalaje al vacío o cajas de madera contrachapada.
|
Datos técnicos (para aplicaciones fuera de estos parámetros, ¡consúltenos!） |
|||||||
|
Tamaño |
6 |
8 |
10 |
15 |
20 |
25 |
30 |
|
Flujo máximo (L/min) |
15 |
30 |
50 |
140 |
200 |
300 |
400 |
|
Presión (MPa) |
hasta 31,5 |
||||||
|
Presión de apertura (MPa) |
0,05 (tipo MK) |
||||||
|
Fluido a presión |
Aceite mineral o éster de fosfato |
||||||
|
Rango de viscosidad (mm ²/s) |
10 a 800 |
||||||
|
Rango de temperatura del fluido a presión (℃) |
-30 a +80 |
||||||
Características:
▶ Adecuado para montaje directo en línea
▶ Depende de la presión y la viscosidad
Solicitud:
Esta válvula es una válvula de retención de mariposa tubular instalada directamente en la tubería. El puerto del acelerador de la válvula adopta una estructura de ranura triangular axial y tiene 7 especificaciones y dos roscas de conexión. La función principal de la válvula de mariposa MK es controlar la velocidad del actuador.
Cuando el flujo pasa a través de la válvula en dirección de estrangulamiento, el resorte y el fluido presionan el asiento contra su asiento, bloqueando así el flujo. El fluido fluye a través de la perforación lateral hasta el punto de estrangulamiento, que se forma entre la carcasa (2) y el manguito ajustable (1). En la dirección opuesta, la presión del fluido actúa sobre la cara del disco, levantándolo así de su asiento y permitiendo que el fluido fluya libremente, sin estrangulamiento, a través de la válvula. Al mismo tiempo, una parte del fluido que circula a través del juego anular produce el efecto de autolimpieza deseado.
Estructura de la válvula de retención de mariposa tipo MK
Símbolos de la válvula antirretorno de mariposa tipo MK
