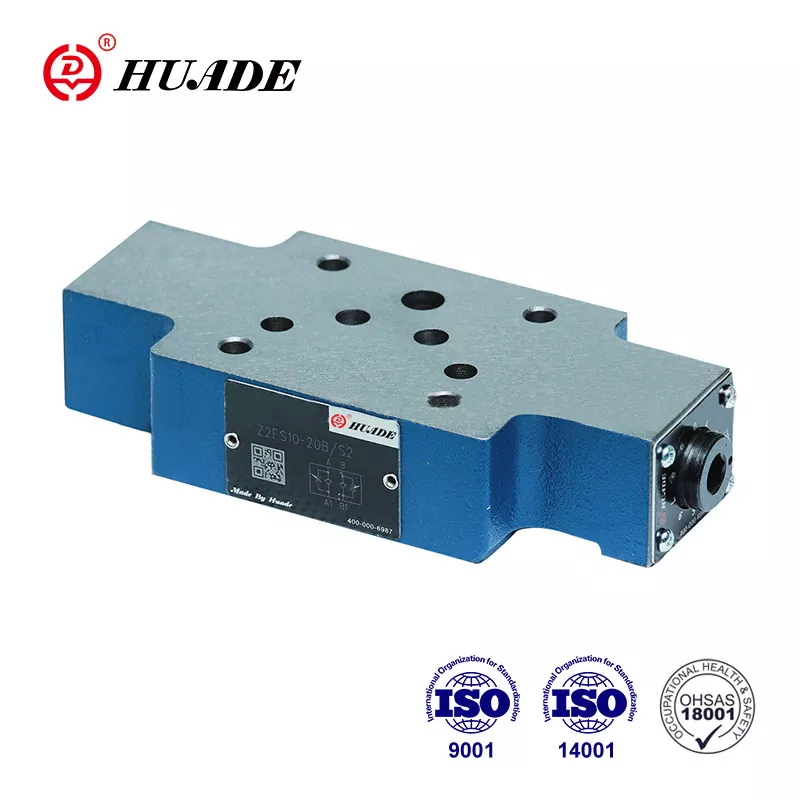

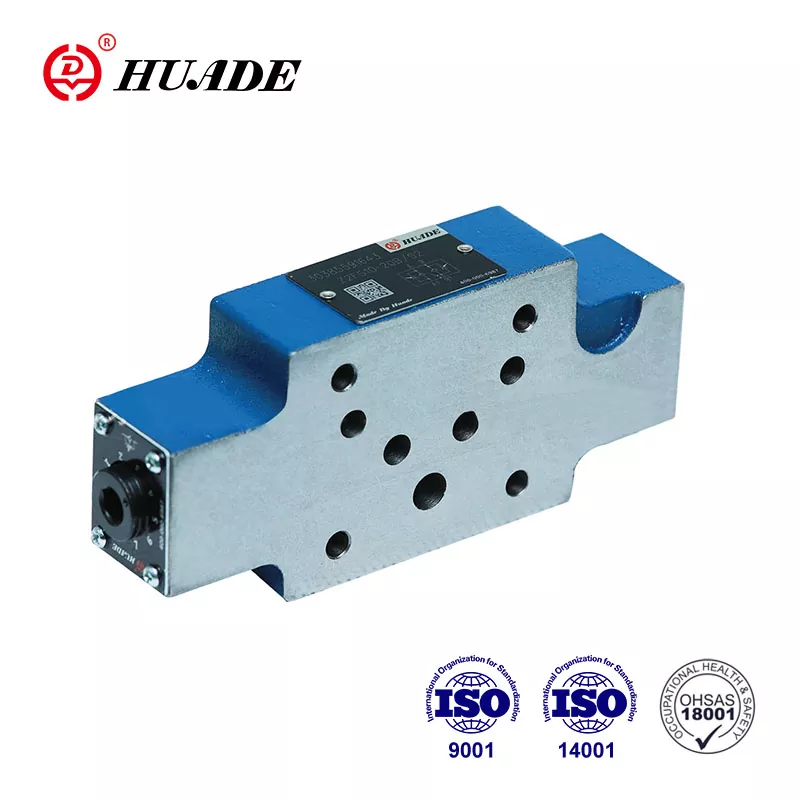

Válvula antirretorno del acelerador Z2FS 10

Somos un proveedor de servicios de componentes hidráulicos en China. El negocio de exportación internacional es el suministro de válvulas de retención de mariposa hidráulica Huade®, y el negocio nacional son los servicios de reparación de válvulas hidráulicas. Huade Hydraulic es la empresa clave en la industria hidráulica china. Su válvula de retención de mariposa Z2FS 10 tiene una buena reputación por su alta calidad y precio más bajo. Como distribuidor autorizado, brindamos un excelente servicio al cliente y válvulas de flujo hidráulico asequibles a nuestros clientes.

Enviar Consulta Descargar PDF

Descripción del Producto

Las válvulas de estrangulación/antirretorno dobles Z 2 FS10...20B/... son de diseño de placa intermedia. Se pueden montar verticalmente. Mediante la introducción de tecnología de vanguardia de Rexroth, Huade® Z2FS 10 puede alcanzar el mismo nivel que los productos Rexroth en términos de rendimiento, calidad y compatibilidad. Las válvulas de mariposa Huade® se han ganado un amplio reconocimiento en el mercado y la confianza de los usuarios.

Parámetro del producto de la válvula de retención del acelerador Z2FS 10

Tamaño	10
Flujo máximo (L/min)	160
Presión máxima de trabajo (MPa)	31.5
Fluido a presión	Aceite mineral (para sello NBR) o éster de fosfato (para sello FPM)
Rango de viscosidad (mm ²/s)	10 a 800
Rango de temperatura del fluido (℃)	-30 a +80

Característica del producto y aplicación de la válvula antirretorno del acelerador Z2FS 10

Características:

▶ Diseño de placa tipo sándwich

▶ Patrón de conexiones según DIN 24 340, de A, ISO 4401 y CETOP - RP 121H

▶ Limitación del flujo principal o piloto de dos puertos de servicio

▶ Control de entrada o salida de medidor.

Solicitud:

Las válvulas de retención de doble estrangulación Z2FS 10 se utilizan para limitar el flujo de aceite principal o piloto en uno o dos puertos de servicio. Dos válvulas de estrangulación/retorno dispuestas simétricamente limitan el flujo (mediante carretes de estrangulación ajustables) en una dirección y permiten el libre flujo de retorno en la otra. dirección.

Sección y símbolo de la válvula antirretorno del acelerador Z2FS 10

Las válvulas del tipo Z 2 FS10...20B/... son válvulas estranguladoras/antirretorno dobles en diseño de placa intermedia.

Limitación de flujo principal

La válvula de doble estrangulación/retención se instala entre la válvula direccional y la placa base para cambiar la velocidad de un actuador (limitación de flujo principal).

Limitación del flujo piloto

En el caso de válvulas direccionales operadas por piloto, la válvula de doble estrangulación/retención se puede utilizar como ajuste del estrangulador piloto (limitación del flujo del piloto). En este caso, se coloca entre la válvula principal y la válvula piloto.

Estructura de la válvula de doble estrangulación/retención, tipo Z 2 FS10...20B

Principio de los sistemas hidráulicos de Z 2 FS10...20B
