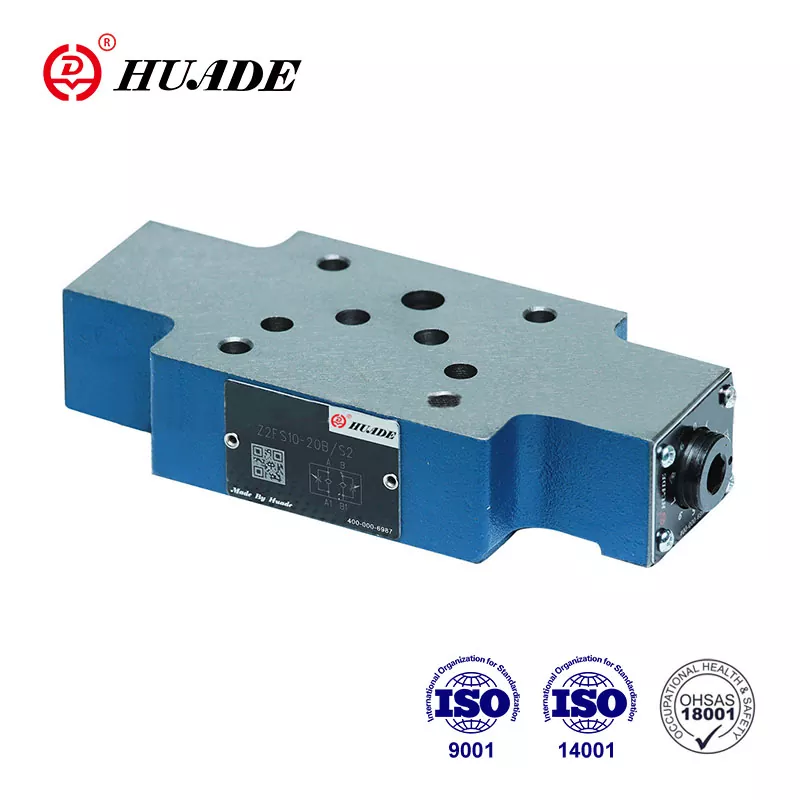

La válvula estranguladora/antirretorno doble tipo Z2FS 10...-30B/... tiene ejecución de placa intermedia. Esta válvula de flujo se utiliza para el control de entrada o salida del medidor. Puede sustituir a la serie Z2FS 10-5-3X ofrecida por Rexroth gracias a dos colaboraciones a largo plazo con Rexroth. El embalaje del producto de las válvulas de mariposa Z2FS 10-5 también se puede personalizar, como embalaje de plástico impermeable, cartón estándar o embalaje de madera contrachapada.
|
Fluido a presión |
Aceite mineral (para sello NBR) o éster de fosfato (para sello FPM) |
|
Rango de temperatura del fluido (℃) |
-30 a +80 |
|
Rango de viscosidad (mm ²/s) |
10 a 800 |
|
Grado de contaminación |
Grado máximo permitido de contaminación del fluido hidráulico según NAS 1638 |
|
Presión máxima de trabajo (MPa) |
hasta 31,5 |
|
Flujo máximo (L/min) |
hasta 160 |
|
Peso (kg) |
aprox.3.1 |
Características:
▶ Válvula de placa tipo sándwich
▶ Patrón de conexiones según DIN 24 340 de A, ISO 4401 y CETOP - RP 121 H
▶ Para limitar el flujo de fluido principal o piloto de 2 puertos de servicio
▶ 3 elementos de ajuste
. Botón giratorio bloqueable con escala
. Husillo con hexágono interior y escala.
. Botón giratorio con escala
▶ Para control de entrada o salida de medidor
Solicitud:
La válvula de retención de doble mariposa Z2FS 10-5 se utiliza para limitar el flujo principal o piloto de uno o dos puertos de servicio. Dos válvulas de mariposa/retención dispuestas simétricamente limitan el flujo en una dirección y permiten el flujo libre en la dirección opuesta.
Para la dosificación, el fluido de control pasa del puerto A1 al puerto A2 a través del punto de estrangulación (1), que está formado hasta el asiento de la válvula (2) y el carrete de estrangulación (3.1). El carrete de estrangulación (3.1) se puede ajustar axialmente a través del husillo (4), lo que permite ajustar el punto de estrangulación (1). Al mismo tiempo, el fluido en el puerto A1 llega al lado del carrete (6) a través del orificio (5). La presión presente además de la fuerza del resorte mantiene el carrete del acelerador (3.1) en su posición de aceleración. El flujo que regresa desde el puerto de servicio B2 mueve el carrete del acelerador (3.2) contra el resorte (7), lo que hace que la válvula actúe como una válvula de retención. y permitiendo el libre flujo. Dependiendo de la forma en que se instale la válvula, el efecto de estrangulamiento se puede disponer como un control de entrada o salida.
Limitar el flujo de fluido principal.
Para cambiar la velocidad de un actuador (flujo de fluido principal), se instala una válvula de retención/estrangulación doble entre la válvula direccional y la placa secundaria.
Limitar el flujo de fluido piloto
En las válvulas de control direccional operadas por piloto, la válvula de retención doble/del acelerador se instala como un ajuste del estrangulador piloto (flujo de fluido piloto). Está instalado entre la válvula principal y la válvula piloto.
Estructura de la válvula de doble estrangulación/retención, tipo Z 2 FS 10-5-30B
Símbolo de Z 2 FS 10 - 30B
