Cuando se trabaja con sistemas hidráulicos que necesitan un control manual confiable, la válvula de control direccional WMM 6 se destaca como una opción práctica. Esta válvula, fabricada por Bosch Rexroth, lleva décadas prestando servicio a industrias de todo el mundo. Está diseñado para controlar el flujo de fluido hidráulico con precisión, ayudando a los operadores a gestionar todo, desde maquinaria industrial hasta equipos móviles.
La WMM 6 pertenece a una familia de válvulas direccionales operadas manualmente que siguen estándares internacionales. Lo que hace que esta válvula sea particularmente útil es su funcionamiento sencillo combinado con una construcción robusta. Los ingenieros y técnicos aprecian cómo maneja aplicaciones de presión media a alta sin requerir sistemas eléctricos complejos o fuentes de energía externas.
Comprender los conceptos básicos del diseño WMM 6

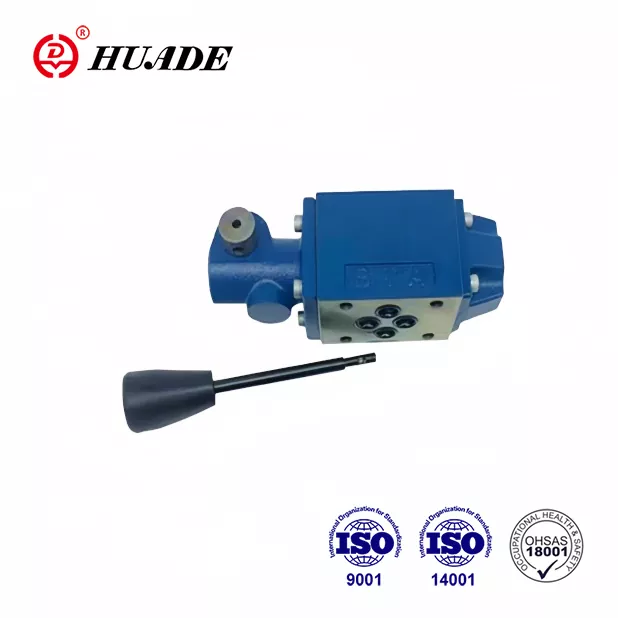

La válvula de control direccional WMM 6 funciona a través de un mecanismo de carrete deslizante dentro de una carcasa mecanizada con precisión. Cuando mueve la palanca manual, el carrete cambia de posición, abriendo y cerrando vías específicas para el fluido hidráulico. Este método de operación directa significa que no hay demora entre su entrada y la respuesta de la válvula.
El cuerpo de la válvula se monta directamente sobre una subplaca siguiendo el estándar CETOP 3, también conocido como interfaz NG6 o ISO 4401-03. Esta estandarización simplifica la instalación y permite que la válvula encaje en sistemas hidráulicos existentes sin modificaciones personalizadas. La carcasa suele estar hecha de acero galvanizado, lo que proporciona una excelente resistencia a la corrosión incluso en entornos exigentes.
Dentro de la válvula, encontrará carretes cuidadosamente diseñados con superficies de sellado que minimizan las fugas internas. Estos carretes vienen en diferentes configuraciones, cada una identificada por una letra de símbolo específica. El mecanismo de retorno por resorte garantiza que la válvula regrese a su posición neutral cuando suelta la palanca, lo cual es esencial para una operación segura.
Especificaciones técnicas que importan
La válvula de control direccional WMM 6 maneja presiones de hasta 315 bar en sus puertos principales, con una capacidad de caudal máximo de 60 litros por minuto. Estas especificaciones lo hacen adecuado para motores y cilindros hidráulicos de tamaño mediano. El puerto del tanque puede soportar hasta 160 bar, lo cual es adecuado para la mayoría de las aplicaciones estándar.
El rango de temperatura de funcionamiento se extiende desde -30 hasta más 80 grados Celsius cuando se utilizan sellos NBR estándar. Para aplicaciones que involucran temperaturas más altas o fluidos resistentes a productos químicos, la válvula está disponible con sellos FKM codificados como variante V. La válvula mantiene el rendimiento en un amplio rango de viscosidad, de 2,8 a 500 milímetros cuadrados por segundo, aunque el rendimiento óptimo se produce alrededor de 46 mm²/s utilizando aceites hidráulicos estándar como HLP46.
El conjunto de válvula completo pesa aproximadamente 1,4 kilogramos para la versión de tres posiciones y 1,6 kilogramos cuando está equipado con un mecanismo de retención de trinquete. La palanca manual requiere entre 20 y 30 newtons de fuerza para funcionar, dependiendo de la presión del sistema y la configuración del carrete. Este nivel de fuerza garantiza un control positivo sin causar fatiga al operador durante el uso prolongado.
Símbolos de carrete y opciones de ruta de flujo

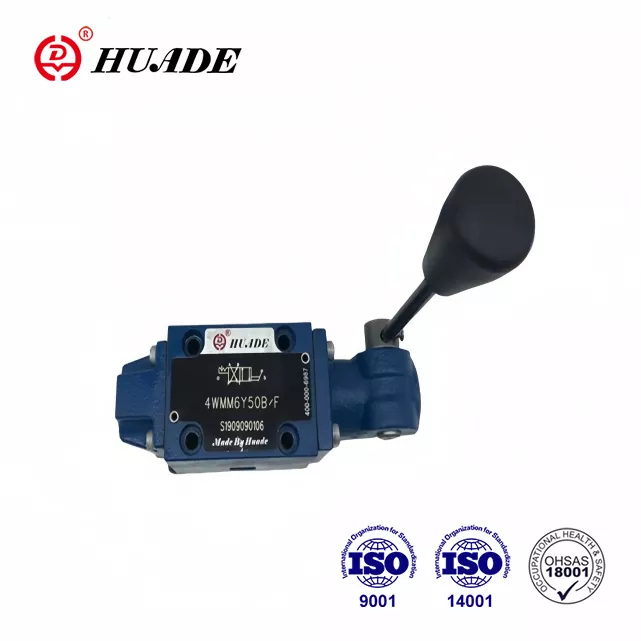

Comprender los símbolos del carrete es crucial al seleccionar una válvula de control direccional WMM 6 para su aplicación. Cada símbolo representa una configuración de ruta de flujo específica que determina cómo se comporta la válvula en diferentes posiciones. El símbolo está marcado directamente en el cuerpo de la válvula para una fácil identificación.
El símbolo E representa una configuración de centro cerrado donde todos los puertos están bloqueados en la posición neutral. Este diseño es ideal cuando necesita mantener un cilindro hidráulico en posición sin que se desvíe. Cuando mueve la palanca a la posición A, la presión fluye al puerto A mientras que el puerto B se conecta al tanque, y viceversa para la posición B.
Symbol M presenta un diseño de centro abierto donde los puertos A y B se conectan al tanque en posición neutral mientras el puerto de presión permanece bloqueado. Esta configuración es común en aplicaciones de conmutación direccional donde desea una acumulación mínima de presión durante el punto muerto. La capacidad de flujo tiende a ser mayor con este símbolo en comparación con otros.
El símbolo C ofrece otra configuración popular en la que la presión se conecta al tanque en punto muerto mientras los puertos de trabajo A y B están bloqueados. Este diseño ayuda a evitar la fluencia del motor en aplicaciones donde mantener la posición es menos crítico que garantizar que la bomba pueda descargar. El Símbolo J proporciona un centro en tándem donde la presión se conecta parcialmente tanto al tanque como a los puertos de trabajo, lo que resulta útil en aplicaciones específicas que requieren presión reducida durante el punto muerto.
Aplicaciones del mundo real y uso industrial
La válvula de control direccional WMM 6 encuentra un uso generalizado en instalaciones de fabricación donde es necesario el control manual de las funciones hidráulicas. Las máquinas de moldeo por inyección suelen incorporar estas válvulas para las operaciones de apertura y cierre del molde. El control mecánico directo proporciona a los operadores una respuesta táctil que los controles electrónicos no pueden igualar.
Los equipos móviles representan otra área de aplicación importante. La maquinaria agrícola, los equipos de construcción y los vehículos de manipulación de materiales utilizan el WMM 6 para funciones que se benefician de la capacidad de anulación manual. La construcción robusta de la válvula resiste vibraciones y variaciones de temperatura comunes en entornos móviles.
En ubicaciones peligrosas, la variante WMM 6 XC ofrece un funcionamiento a prueba de explosiones que cumple con las directivas ATEX. Esto hace que la válvula sea adecuada para operaciones de petróleo y gas, entornos mineros e instalaciones de procesamiento químico donde pueden estar presentes atmósferas inflamables. La versión XC mantiene temperaturas superficiales por debajo de 100 grados Celsius y cumple con los requisitos para equipos del Grupo II Categoría 2G/D.
Los talleres de mantenimiento y bancos de pruebas emplean con frecuencia la válvula de control direccional WMM 6 para el control manual durante los procedimientos de configuración y resolución de problemas. La operación simple y el rendimiento confiable de la válvula la hacen ideal para aplicaciones donde los operadores necesitan un control preciso sin procedimientos complejos de programación o configuración.
Comparando WMM 6 con soluciones alternativas
Dentro de la gama de productos de Bosch Rexroth, la válvula de control direccional WMM 6 se encuentra junto a otras válvulas operadas manualmente que sirven para propósitos similares pero con diferentes métodos de accionamiento. La serie WMR 6 utiliza accionamiento por rodillo o émbolo, lo que la hace adecuada para control secuencial operado por leva. La variante WMD 6 cuenta con operación con botón giratorio, lo que ofrece una instalación más compacta en aplicaciones con espacio limitado.
Para requisitos de operación remota, la serie WMU 6 proporciona control piloto hidráulico en lugar de accionamiento manual directo. Esto permite el funcionamiento de la válvula a distancia utilizando pequeñas válvulas piloto. Sin embargo, esto añade complejidad al sistema y requiere una fuente de presión piloto, que el WMM 6 básico no necesita.

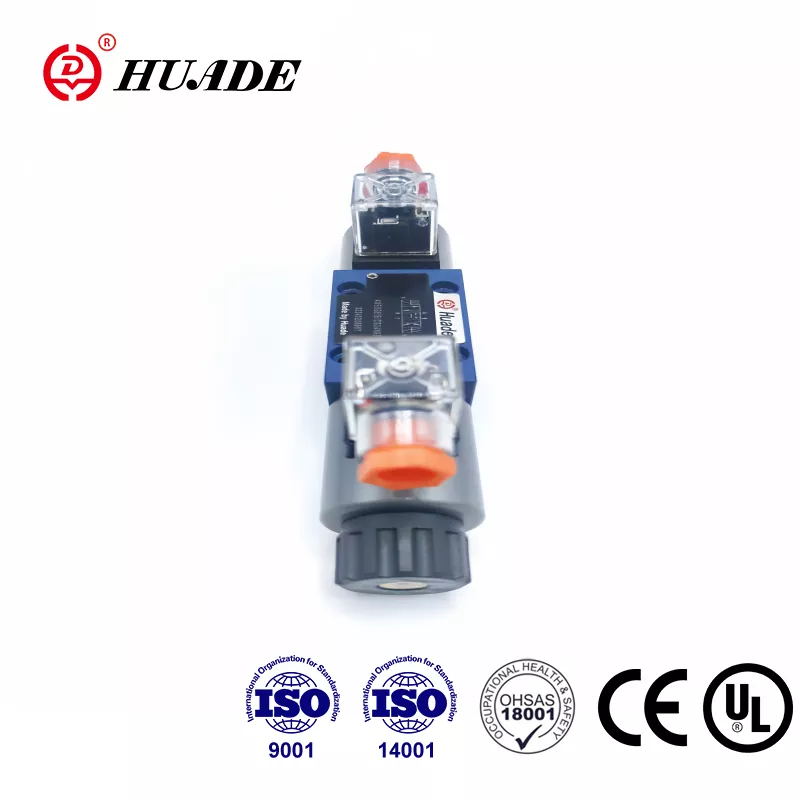

Las válvulas operadas por solenoide como la serie 4WE 6 ofrecen beneficios de automatización e integración con sistemas de control electrónico. Estas válvulas de control direccional operadas eléctricamente responden a señales de PLC y permiten secuenciaciones complejas. Sin embargo, requieren energía eléctrica y normalmente cuestan alrededor de un 20 por ciento más que la WMM 6 manual. La válvula manual proporciona un respaldo confiable en caso de un corte de energía.
La válvula de control direccional WMM 6 ofrece rentabilidad para aplicaciones donde la operación manual es aceptable o preferida. Su simplicidad se traduce en un menor costo inicial, menores requisitos de mantenimiento y una excelente confiabilidad a largo plazo. La ausencia de componentes eléctricos elimina las preocupaciones sobre interferencias electromagnéticas o fallas eléctricas.
Pautas de instalación y mejores prácticas
El montaje correcto de la válvula distribuidora WMM 6 comienza con la preparación de la superficie de la placa de montaje. La superficie debe ser plana, limpia y libre de rayones o daños que puedan provocar fugas. Aplique una fina película de aceite hidráulico a las juntas tóricas antes de la instalación para evitar daños durante el montaje.
Monte la válvula utilizando cuatro tornillos de cabeza hueca M5 con un par de apriete de 10 newton-metro. Siga un patrón de ajuste diagonal para garantizar una distribución uniforme de la presión en toda la superficie de montaje. La válvula se puede instalar en cualquier orientación, ya que funciona según principios de carrete deslizante en lugar de mecanismos dependientes de la gravedad.
La filtración del sistema juega un papel fundamental en la longevidad de la válvula. Instale filtros capaces de alcanzar el código de limpieza ISO 4406 20/18/15 o mejor, lo que corresponde a una filtración de aproximadamente 25 micrones. La contaminación es la principal causa de desgaste prematuro en las válvulas de control direccional, por lo que no se puede dejar de enfatizar el mantenimiento de una limpieza adecuada del fluido.
Si es posible, evite utilizar la válvula de control direccional WMM 6 en aplicaciones de flujo predominantemente unidireccionales. Las fuerzas de flujo desequilibradas pueden causar un desgaste acelerado y pueden requerir la instalación de dispositivos de compensación de presión. Cuando la operación unidireccional sea inevitable, considere agregar inserciones de acelerador en el puerto de presión para reducir las fuerzas de flujo y minimizar la deflexión del carrete.
Consideraciones de mantenimiento y solución de problemas
La inspección periódica de la válvula de control direccional WMM 6 debe incluir la verificación de fugas externas alrededor de la carcasa y las conexiones del puerto. Pequeñas cantidades de filtración pueden indicar juntas tóricas desgastadas que necesitan ser reemplazadas. La mayoría de los kits de sellos están disponibles y pueden instalarse sin herramientas especializadas.
El carrete de la válvula debe moverse suavemente en todo su rango de movimiento sin atascarse ni ejercer fuerza excesiva. Si la fuerza operativa aumenta notablemente, esto puede indicar contaminación en el orificio del carrete o desgaste en las superficies del carrete. La inspección interna requiere retirar la válvula del sistema y desmontarla de acuerdo con las pautas del fabricante.
Cuando se opera con fluidos resistentes al fuego como los tipos HFC, se espera una vida útil del sello reducida en comparación con la operación con aceite mineral. La válvula distribuidora WMM 6 sigue siendo compatible con estos fluidos, pero los intervalos de mantenimiento deberían acortarse entre un 30 y un 50 por ciento. Asegure una precarga adecuada en el puerto del tanque cuando utilice fluidos HFC para mantener un sellado adecuado.
Para aplicaciones en atmósferas explosivas que utilizan la variante XC, se recomienda la verificación periódica del cumplimiento de la temperatura de la superficie. Mantenga registros de servicio detallados que demuestren el cumplimiento de los requisitos de ATEX. Cualquier modificación o reparación debe preservar las características a prueba de explosión del conjunto de válvula.
Seleccionar la configuración adecuada para sus necesidades
La elección del modelo de válvula de control direccional WMM 6 adecuado requiere una cuidadosa consideración de los requisitos de su aplicación. Comience determinando la capacidad de flujo necesaria y la presión máxima de funcionamiento. Si bien la válvula maneja hasta 60 litros por minuto y 315 bar, operar por debajo de los valores máximos generalmente extiende la vida útil.
A continuación, seleccione el símbolo del carrete que coincida con sus requisitos funcionales. Si necesita mantener una carga en posición, el símbolo E proporciona la fuga interna más baja. Para aplicaciones donde la bomba debe descargar en punto muerto, el símbolo C o M podría ser más apropiado. Revise cuidadosamente los diagramas de ruta de flujo para asegurarse de que el símbolo seleccionado proporcione el comportamiento deseado del circuito.
Decida si es necesario un mecanismo de retención para su aplicación. El retén de trinquete opcional mantiene la palanca en la posición seleccionada sin requerir la intervención continua del operador. Esta característica resulta valiosa cuando un actuador debe permanecer extendido o retraído durante períodos prolongados, aunque reduce ligeramente la capacidad de flujo máxima.
Considere el entorno operativo al especificar el material del sello. Los sellos NBR estándar funcionan bien para la mayoría de las aplicaciones que utilizan fluidos hidráulicos a base de aceite mineral. Los sellos FKM con codificación en V ofrecen una mejor resistencia a las altas temperaturas y a ciertos fluidos sintéticos. Para aplicaciones en atmósferas explosivas, especifique la variante XC con la documentación de certificación ATEX adecuada.
Compatibilidad de fluidos e integración de sistemas
La válvula distribuidora WMM 6 funciona correctamente con una amplia variedad de fluidos hidráulicos. Los aceites minerales estándar que cumplen con las especificaciones DIN 51524 proporcionan una vida útil y un rendimiento excelentes. Los fluidos hidráulicos biodegradables de las categorías HETG y HEES también son compatibles, lo que hace que la válvula sea adecuada para aplicaciones ambientalmente sensibles.
Cuando utilice fluidos de agua y glicol clasificados como HFC, tenga en cuenta que la vida útil de los componentes puede reducirse en comparación con la operación con aceite mineral. Estos fluidos ofrecen beneficios de resistencia al fuego que superan las consideraciones de mantenimiento en muchas aplicaciones. Los fluidos a base de agua requieren una cuidadosa atención al diseño del sistema para evitar la cavitación y garantizar una lubricación adecuada de los componentes internos.
Los diseñadores del sistema deben considerar la caída de presión a través de la válvula de control direccional WMM 6 al calcular los requisitos de la bomba. Con un caudal nominal de 60 litros por minuto, se esperan caídas de presión de entre 5 y 15 bar, según el símbolo del carrete y la dirección del flujo. Esta pérdida de presión debe tenerse en cuenta en los cálculos generales de eficiencia del sistema.
La válvula se integra fácilmente con componentes hidráulicos estándar, incluidas bombas, cilindros, motores y acumuladores. Su interfaz de montaje CETOP garantiza la compatibilidad con subplacas de varios fabricantes. Al reemplazar válvulas más antiguas, verifique que los tamaños de los puertos y los patrones de montaje coincidan para evitar problemas de instalación.
Desarrollos futuros y tendencias de la industria
Si bien la válvula de control direccional WMM 6 representa una tecnología probada, los desarrollos continuos continúan mejorando sus capacidades. Algunos fabricantes están explorando la integración de sensores que proporcionarían retroalimentación de posición sin comprometer la simplicidad inherente de la válvula. Tales desarrollos podrían permitir el monitoreo de la condición manteniendo la operación manual como método de control principal.
La tendencia hacia la conectividad de la Industria 4.0 afecta incluso a componentes tradicionales como las válvulas direccionales manuales. Las versiones futuras podrían incorporar monitoreo inalámbrico de recuentos de ciclos, temperatura de funcionamiento y condiciones de presión. Estos datos podrían respaldar estrategias de mantenimiento predictivo sin requerir el rediseño de los sistemas hidráulicos existentes.
Las regulaciones ambientales continúan impulsando la demanda de fluidos hidráulicos biodegradables y la reducción del consumo de energía. La válvula de control direccional WMM 6 ya admite la mayoría de los fluidos respetuosos con el medio ambiente, lo que la posiciona bien para estos requisitos. El desarrollo continuo de materiales de sellado debería mejorar aún más la compatibilidad con las formulaciones de fluidos emergentes.
A pesar de los avances en el control electrónico, las válvulas manuales siguen siendo relevantes para sistemas de respaldo, operaciones de emergencia y aplicaciones donde la simplicidad y la confiabilidad superan los beneficios de la automatización. Es probable que la válvula de control direccional WMM 6 continúe desempeñando estas funciones e incorpore gradualmente capacidades de monitoreo que mejoren, en lugar de reemplazar, su operación manual principal.
Consideraciones de adquisición y disponibilidad
La válvula de control direccional WMM 6 está ampliamente disponible a través de distribuidores autorizados de Bosch Rexroth en todo el mundo. Los plazos de entrega suelen variar desde la disponibilidad inmediata para configuraciones comunes hasta varias semanas para variantes especializadas. Al planificar las instalaciones o el mantenimiento del sistema, tenga en cuenta el tiempo de adquisición, especialmente para los símbolos de carrete menos comunes o las versiones a prueba de explosiones.
El precio varía según la configuración, con modelos básicos que oscilan entre 100 y 300 euros para compras de una sola unidad. El precio por volumen reduce significativamente los costos unitarios para proyectos que requieren múltiples válvulas. Los distribuidores autorizados pueden proporcionar cotizaciones detalladas basadas en cantidades y códigos de modelos específicos.
Al adquirir la válvula de control direccional WMM 6, asegúrese de que los proveedores proporcionen productos originales de Bosch Rexroth con la documentación adecuada. Los componentes hidráulicos falsificados representan una preocupación importante en algunos mercados y pueden comprometer la seguridad y el rendimiento del sistema. Solicite certificados de conformidad y verifique los números de pieza con los catálogos oficiales.
La disponibilidad de soporte técnico debe ser un factor a la hora de seleccionar el proveedor. Los distribuidores con experiencia hidráulica interna pueden ayudar con preguntas sobre aplicaciones, resolución de problemas y soporte para el diseño de sistemas. Este servicio de valor añadido suele resultar más importante que las pequeñas diferencias de precio, especialmente para aplicaciones críticas o sistemas complejos.
Conclusión
La válvula de control direccional WMM 6 ofrece control manual confiable para sistemas hidráulicos en diversas industrias y aplicaciones. Su diseño probado, interfaz estandarizada y construcción robusta lo convierten en una opción práctica cuando se desea o requiere el control directo del operador. Comprender las especificaciones técnicas, las opciones de configuración y las pautas de aplicación adecuadas garantiza una integración exitosa en su sistema hidráulico.
Ya sea que esté diseñando equipos nuevos, actualizando sistemas existentes o especificando componentes de reemplazo, el WMM 6 merece consideración para aplicaciones de control direccional manual. Su combinación de rendimiento, confiabilidad y rentabilidad lo ha establecido como una solución estándar en la industria hidráulica. Con una selección, instalación y mantenimiento adecuados, esta válvula proporciona años de servicio sin problemas en aplicaciones hidráulicas exigentes.
