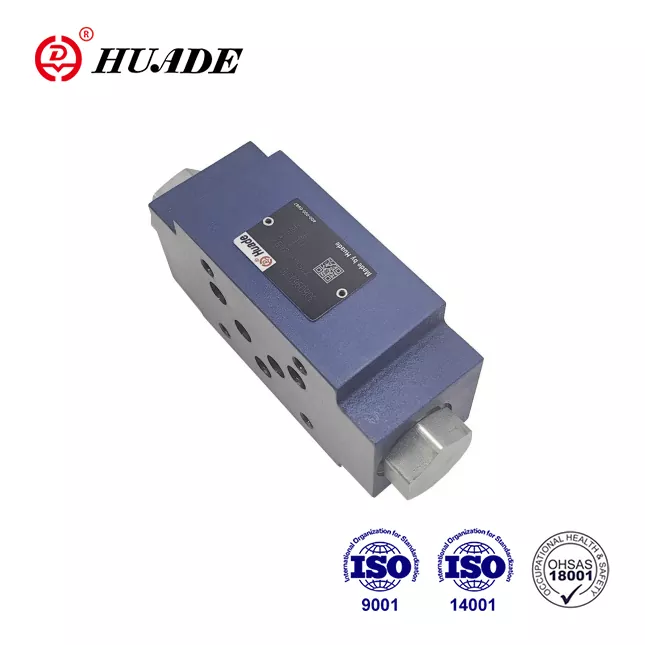

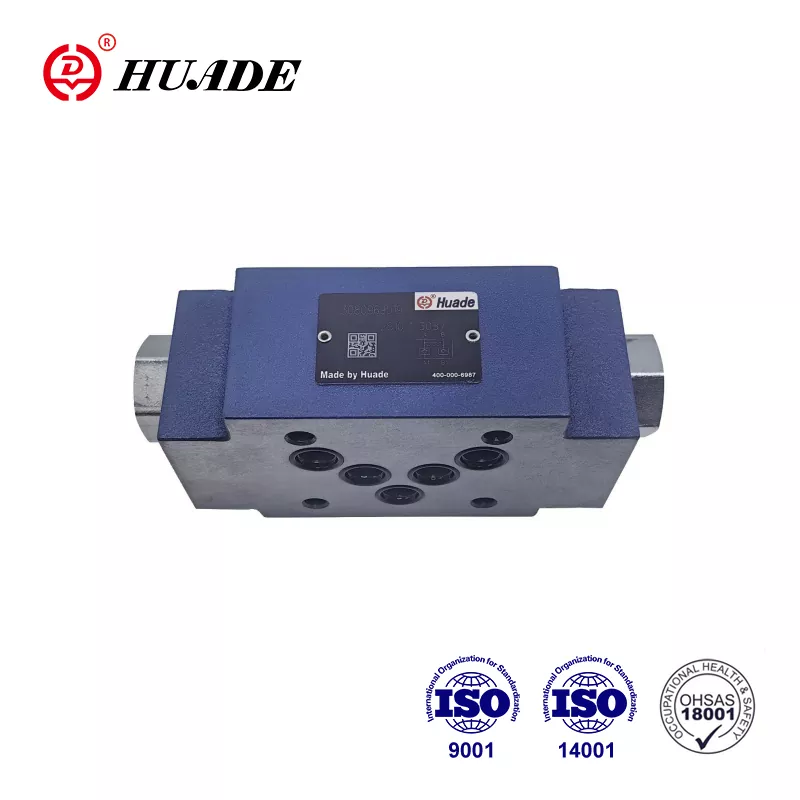

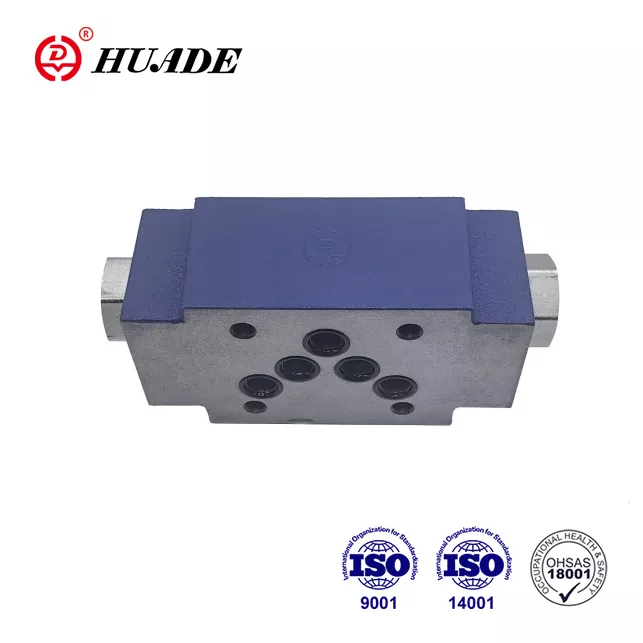

Gracias a la experiencia de siete años de colaboración con Rexroth desde 1979, Huade ha incorporado la tecnología más moderna de Rexroth. La válvula antirretorno Z2S 10 de Huade es una alternativa económica a la misma serie de Rexroth. Huade ha aprobado los estándares internacionales, a saber, ISO9001, ISO14001 y OH SAS18001. Cada válvula de retención Z2S 10 se somete a rigurosas pruebas antes de salir de fábrica para garantizar un rendimiento superior. Las válvulas hidráulicas Huade® se utilizan ampliamente en maquinaria de ingeniería y construcción, metalurgia, máquinas herramienta, protección ambiental, construcción naval, aeroespacial, tránsito ferroviario, petróleo y petroquímico, industria militar y otros campos. Es una marca nacional muy conocida en China. Es más avanzado en tecnología y más duradero que productos similares de esta línea.
|
Tamaño |
6 |
10 |
16 |
22 |
|
Flujo máximo (L/min) |
a 60 |
a 120 |
a 300 |
a 450 |
|
Presión máxima de funcionamiento (MPa) |
a 31,5 |
|||
|
Presión de apertura (MPa) |
Ver curvas características |
|||
|
Instrucciones |
Ver símbolos |
|||
|
Relación de área |
A1/A2=1:3 |
A1/A2=1:11,45 |
A1/A2=1:11,8 |
A1/A2=1:13,6 |
|
A3/A2=1:2,86 |
A3/A2=1:2,8 |
A3/A2=1:2,8 |
||
|
Fluido a presión |
Aceites minerales (para sello NBR) o éster fosfatado (para sello FPM) |
|||
|
Rango de temperatura del fluido a presión (℃) |
-30～+80 |
|||
|
Rango de viscosidad (mm2/s) |
2,8 a 500 |
|||
|
Peso (Kg) |
aprox.0,8 |
aprox.3 |
aprox.6.5 |
aprox.12 |
Características:
▶ Para uso en conjuntos de apilamiento vertical
▶ Para el cierre sin fugas de uno o dos puertos de servicio
▶ Patrón de conexiones según Din 24 340 forma A, ISO4401 y CETOP - RP 121H
Solicitud:
Esta válvula de retención operada por piloto Z2S se utiliza para instalación de apilamiento vertical. Puede sellar uno o dos puertos de aceite en funcionamiento sin fugas, según sea necesario.
Las válvulas antirretorno del tipo Z2S 10 tienen un diseño de placa sándwich. Se utilizan para cerrar sin fugas uno o dos puertos de servicio, incluso durante largos periodos de tiempo. El flujo libre se produce de A1 a A2 o de B1 a B2. El flujo en A1 B1 está bloqueado en la dirección opuesta. Cuando el fluido fluye de A1 a A2, el carrete (1) se presiona y se empuja hacia la derecha, abriendo así la válvula de asiento de bola (2) que luego abre el asiento (3). Para asegurar el cierre correcto de la válvula, los puertos de servicio A2 B2 de la válvula direccional deben conectarse al tanque en posición neutral.
Símbolo de Z2S
Vista en corte del Z2S 10
Ejemplo de circuito típico de Z2S
