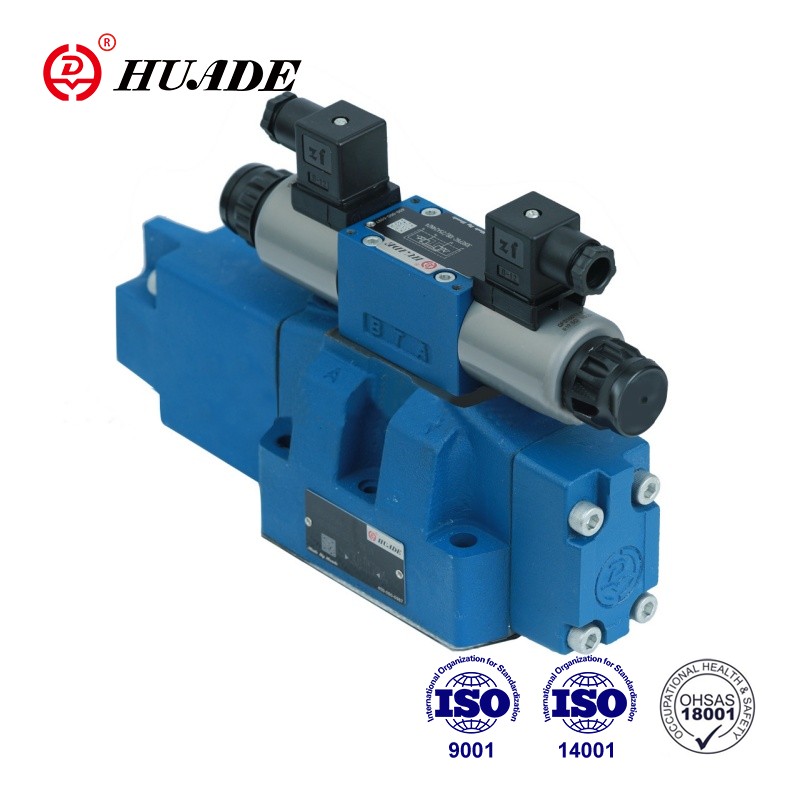

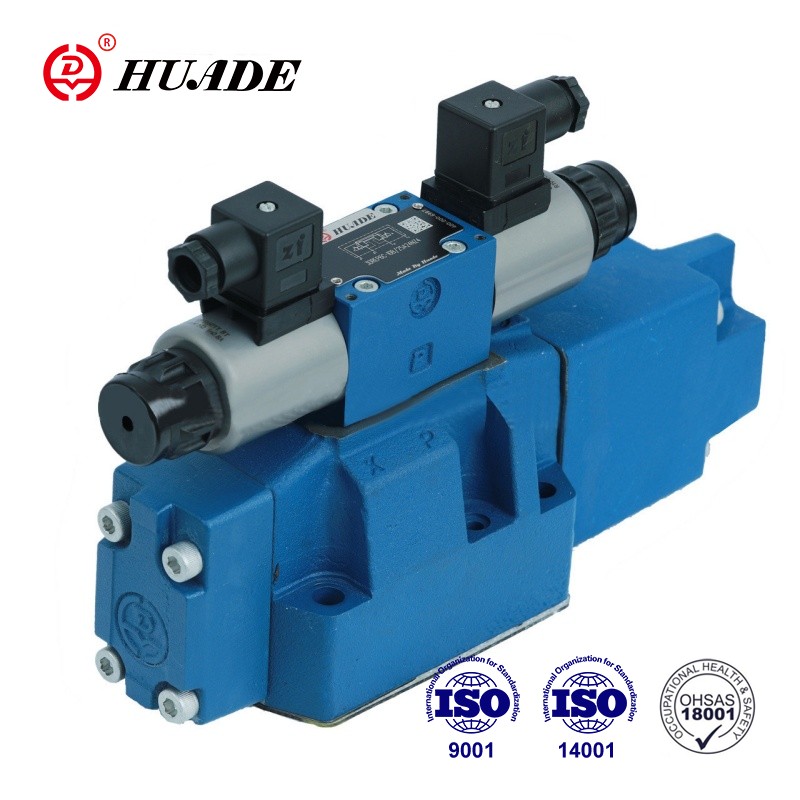

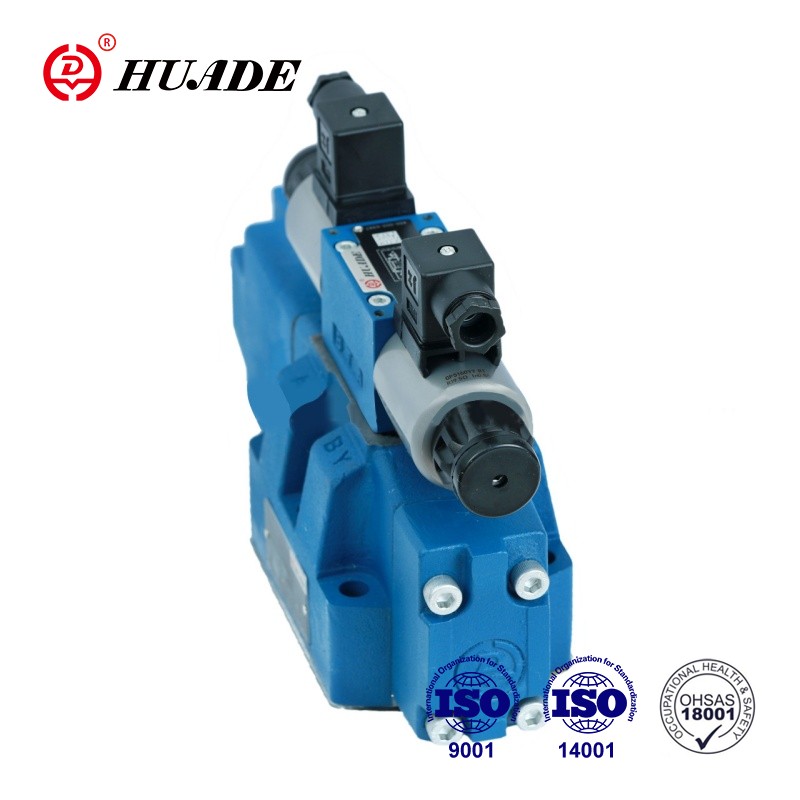

Las válvulas tipo HD-4WRZ son válvulas de 4 vías que se accionan mediante solenoides proporcionales. Se utilizan para controlar la dirección y el caudal. Huade Hydraulic ha introducido alta tecnología de Rexroth. Después de años de investigación y desarrollo independientes, las válvulas proporcionales producidas por Huade tienen un rendimiento excelente, que puede ser comparable al de las marcas de primer nivel.
| Hidráulico | |||||
| Tamaño nominal | 10 | 16 | 25 | 32 | |
| Presión de funcionamiento | suministro de aceite piloto externo | 3~10 | |||
| -Válvula piloto (MPa) | suministro de aceite piloto interno | 10~31,5 | 10~35 | ||
| -Válvula principal (MPa) | 31.5 | 35 | |||
| Presión de la línea de retorno (MPa) | Puerto T (drenaje externo del aceite piloto) | 31.5 | 25 | 25 | 15 |
| Puerto T (intermedio de drenaje de aceite piloto) | 3 | ||||
| Puerto Y | 3 | ||||
| Volumen de aceite piloto (cm3) para movimiento del carrete 0~100% | 1.7 | 4.6 | 10 | 26.5 | |
| Flujo de aceite piloto en los puertos X e Y (L/min) para forma escalonada de señal de entrada 0~100% | 3.5 | 5.5 | 7 | 15.9 | |
| Flujo a través de la válvula principal (L/min) | 170 | 460 | 870 | 1600 | |
| % de histéresis | ≤6 | ||||
| fluido a presión | Aceite mineral1 según DIN 51 524 | ||||
| Rango de temperatura del fluido a presión (℃) | -20~80 | ||||
| Rango de viscosidad (mm2/s) | 20~380 | ||||
| Instalación | opcional, preferiblemente horizontal | ||||
| Peso para la versión WRZ... (para WRZE"adicionalmente 0,2 kg) | 7.8 | 13.4 | 18.2 | 42.2 | |
| Eléctrico | |||
| Tipo de válvula | SEP | ESTA hirviendo | |
| Tipo de voltaje | corriente continua | ||
| Corriente máx. (A) | 1.5 | 2.5 | |
| Resistencia de la bobina del solenoide (Ω) | Valor frío a 20 ℃ | 4.8 | 2 |
| Valor máximo de calor | 7.2 | 3 | |
| Protección | IP65 | ||
| Temperatura de la bobina (℃) | hasta 150 | ||
| Deber % | 100 | ||
| Electrónica de control | HD-VT-VSPA2-50-1X/. | electrónica de control integrada | |
Características:
▶Válvula direccional proporcional operada por piloto
▶Para montaje sobre placa
▶El control de la dirección y la tasa de flujo.
▶Carrete de control centrado en resorte
▶Válvula y electrónica de control proporcional de un solo proveedor
Solicitud:
La función de las válvulas HD-4WRZ es controlar la dirección y el caudal.
La válvula consta básicamente de: válvula piloto ①, carrete principal ④, válvula principal ⑥ y resorte de centrado ③. Con el solenoide B en estado desactivado, el carrete de control ② se mueve hacia la derecha. El suministro de aceite piloto a la válvula piloto es interno a través del puerto P o externo a través del puerto X. El aceite piloto fluye a través de la válvula piloto ① hacia la cámara de presión. y mueve el carrete principal ④ en proporción a la señal eléctrica de entrada. La conexión de P a A y de B a T se realiza mediante secciones tipo orificio con características de flujo progresivo.
Con el solenoide A en estado desactivado, el carrete principal se mueve hacia la izquierda. La conexión de P a B y de A a T. Al desactivarse el solenoide, el carrete de control y el carrete piloto ④ se mueven de nuevo a su centro. posiciones.
Símbolo de la válvula direccional proporcional 4WRZ-7X
Suministro de aceite piloto
