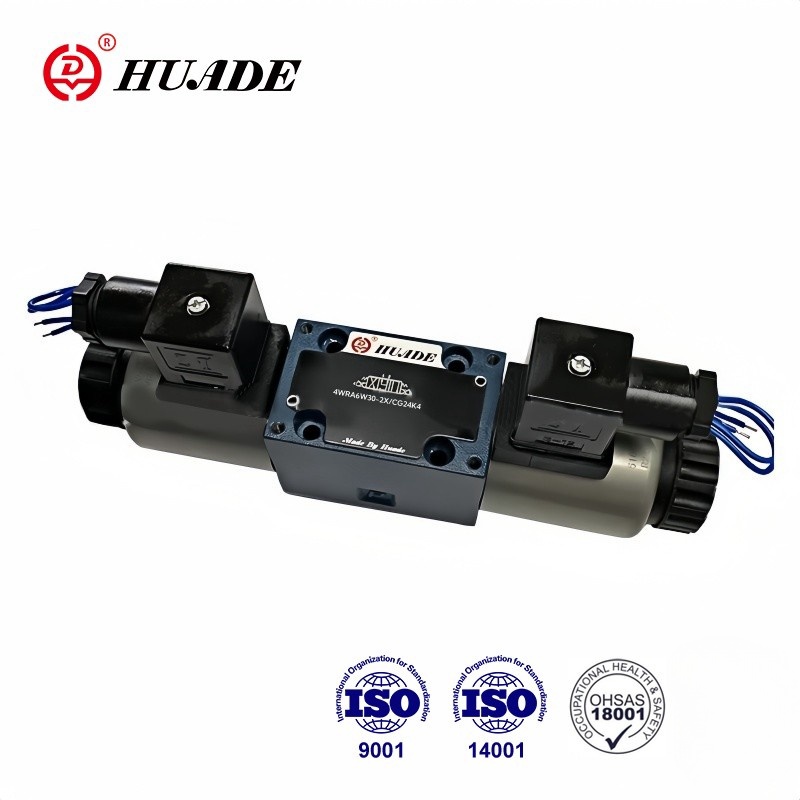

Las válvulas direccionales proporcionales 4WRA 6 W30-2X se accionan mediante solenoides proporcionales con rosca central y bobina extraíble. Los solenoides están controlados por una electrónica de control externa. El rendimiento del 4WRA 10 EA60-2X es más avanzado en tecnología gracias a la introducción de la tecnología Rexroth. Las válvulas de este tipo 4WRA-2X ya son populares entre los consumidores chinos.
| Hidráulico | |||
| Tipo de válvula | HD-WRA | HD-WRAE | |
| Presión de funcionamiento (MPa) | Puerto A,P,B | 31.5 | 31.5 |
| Puertos T | 21 | 21 | |
| Caudal nominal qv nom en △ P=1MPa | NS6 (l/min) | 7、15 y 26 | |
| NS10(l/min) | 30 y 60 | ||
| Grado de contaminación (μ m) | ≤20 | ||
| Histéresis(%) | ≤5 | ||
| Error de reversión (%) | ≤1 | ||
| Sensibilidad de respuesta (%) | ≤0,5 | ||
| fluido a presión | Aceite mineral o éster de fosfato | ||
| Rango de viscosidad | 20~380 | ||
| Rango de temperatura ambiente (℃) | -20 a +80 | -20 a +50 | |
| Peso (kg) | NS6 | 2 | 2.2 |
| NS10 | 6.6 | 6.8 | |
| Eléctrico | |||
| Eléctrico, solenoide | |||
| Tipo de válvula | HD-WRA | HD-WRAE | |
| Tipo de voltaje | corriente continua | ||
| Controlado por voltaje (V) | ±10 | ||
| Corriente máxima por solenoide (A) | 2.5 | ||
| Resistencia de la bobina del solenoide (Ω) | Valor frío a 20 ℃ | 2 | |
| Máx. valor cálido | 3 | ||
| Deber | 100% | ||
| Temperatura de la bobina (℃) | hasta +150 | ||
| Protección de válvula según DIN40050 | IP65 | ||
| Electricidad, electrónica de control. | |||
| electrónica de control | HD-VT-VSPA2-1-1X/ | integrado en la válvula | |
| Tensión de alimentación | Tensión nominal VCC | 24 | |
| Valor límite inferior V | 21/22 | 19 | |
| Valor límite superior V | 35 | ||
| Consumo de energía del amplificador. | Yo máximo A | 1.8 | |
| Máx. corriente de impulso de potencia A | 3 | ||
Características:
▶ Para montaje sobre placa
▶Válvula proporcional de accionamiento directo para controlar la dirección y el volumen de un flujo
▶ Carrete de control centrado en el resorte
▶ Electrónica de control integrada, interfaz A1 o F1 para tipo 4WRAE
▶ Actuación mediante solenoides proporcionales con rosca central y bobina extraíble
▶ Electrónica de control para tipo 4WRA
Solicitud:
Las válvulas direccionales proporcionales de 4/2 y 4/3 vías están diseñadas como componentes de accionamiento directo para montaje sobre placa. La válvula direccional proporcional 4WRA 6 W30-2X se utiliza para controlar el flujo y la dirección del fluido hidráulico.
Las válvulas proporcionales 4WRA 6 W30-2X constan básicamente de: Carcasa (1) con superficie de montaje Corredera de control (2) con resortes de compresión (3), Solenoides (4) con rosca central, Electrónica de válvula integrada opcional (5).
HD-4WRA(E)...2X/...
Con los solenoides (4) desactivados, el carrete de control (2) se mantiene en la posición central mediante resortes de compresión (3).
Accionamiento directo del carrete de control (2) activando un solenoide proporcional. control del solenoide "b" (4). El carrete de control (2) se mueve hacia la izquierda en proporción a la señal eléctrica de entrada. Conexión de P a A y de B a T a través de secciones transversales en forma de orificio con características de flujo progresivo. Desenergización del solenoide (4). El carrete de control (2) regresa a la posición central mediante el resorte de compresión (3).
Estructura de la válvula direccional proporcional 4WRA -2X
HD-4WRA(E)...A-2X
En principio, la función de esta versión de válvula corresponde a la de la válvula con 3 posiciones de conmutación. Sin embargo, las válvulas con 2 posiciones de corredera sólo están equipadas con solenoide "a". En lugar del segundo solenoide proporcional, en NS 6 se monta un tapón (5) o una tapa (5) en NS 10.
Nota para el tipo 4WRA 6..-2X/...
Se debe evitar el drenaje de la tubería del tanque. Con las condiciones de instalación adecuadas, se debe instalar una válvula de contrapresión (contrapresión de aproximadamente 0,2 MPa).
