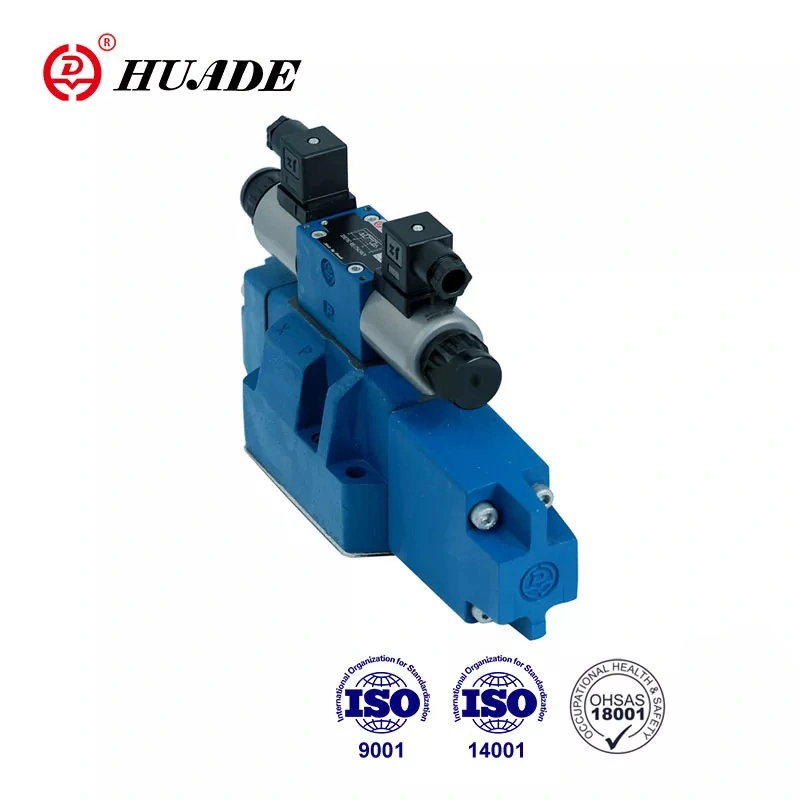

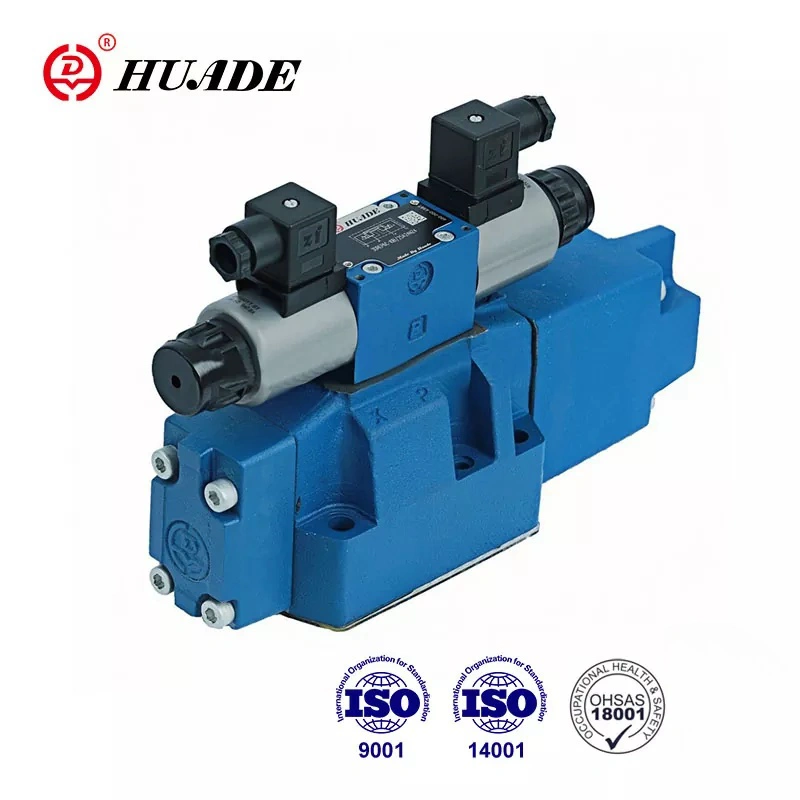

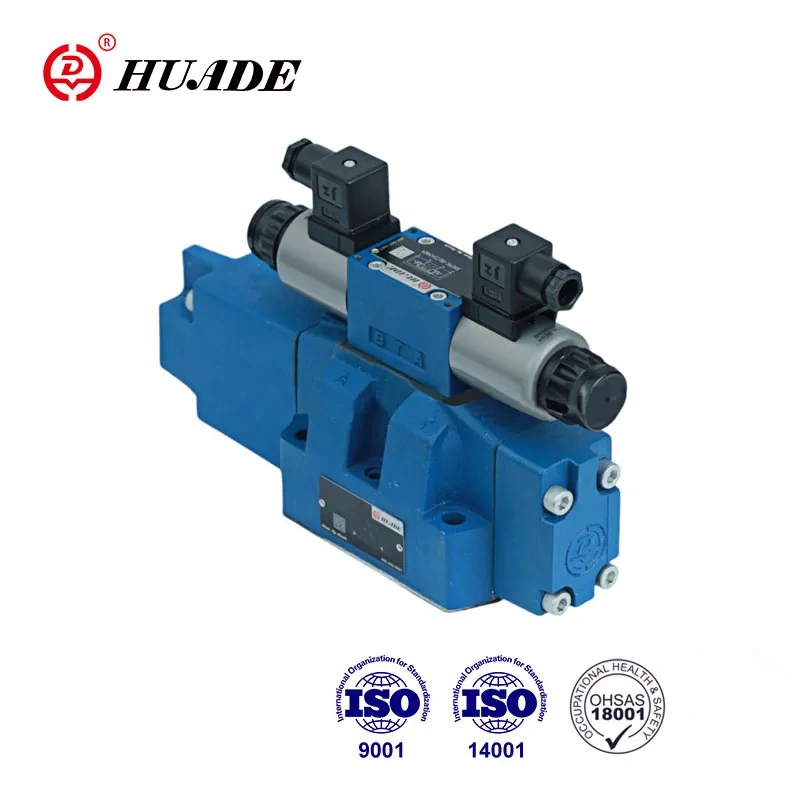

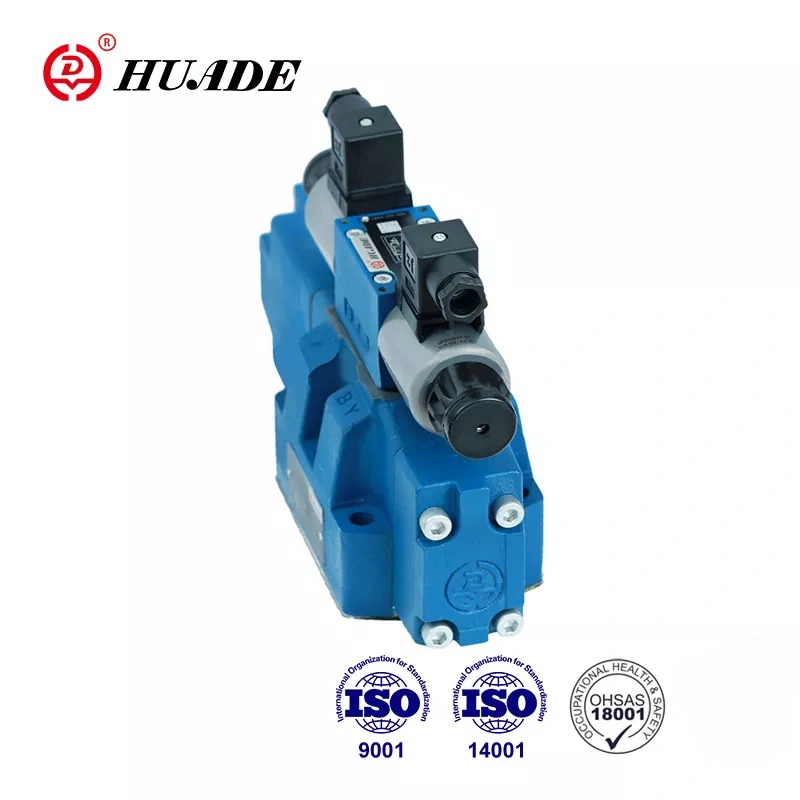

La válvula direccional proporcional 4WRZ adopta una conexión de placa, que tiene el mismo tamaño de conexión que la válvula inversora común del mismo diámetro. Es fácil de instalar y depurar. La válvula principal de la válvula proporcional Huade® 4WRZ está centrada en un resorte. El núcleo de la válvula principal no tiene deriva, tiene alta repetibilidad y buena confiabilidad. La válvula tiene certificación CE.
|
Datos hidráulicos |
|||||
|
tamaño |
10 |
16 |
25 |
32 |
|
|
presión de la válvula piloto (MPa) |
suministro de aceite piloto externo |
3 a 10 |
|||
|
suministro de aceite piloto interno |
Hasta 10 (más de 10 deben instalar ZDR6DP2-30B/75YM) |
||||
|
Presión de la válvula principal (MPa) |
31.5 |
35 |
|||
|
Presión de retorno (MPa) |
Puerto T (retorno de aceite piloto externo) |
31.5 |
25 |
15 |
|
|
Puerto T (retorno de aceite piloto interno) |
3 |
||||
|
Puerto Y |
3 |
||||
|
Volumen de aceite piloto (cm3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
Flujo de aceite piloto en el puerto X o Y (L/min) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Flujo a través de la válvula principal (L/min) |
270 |
460 |
877 |
1600 |
|
|
Histéresis (l/min) |
6 |
||||
|
Repetibilidad (%) |
3 |
||||
|
grado de contaminación(㎛) |
≤20 |
||||
|
Líquido |
Aceite mineral (para sello NBR). Éster de fosfato (para sello FPM) |
||||
|
Rango de viscosidad (mm ²/s) |
2,8 a 380 |
||||
|
Rango de temperatura del fluido (℃) |
-20 a +70 |
||||
|
Posición de montaje |
opcional |
||||
|
Peso (kg) |
válvula con un solenoide |
7.4 |
12.7 |
17.5 |
41.8 |
|
válvula con dos solenoides |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Datos electricos |
||
|
Tipo de suministro |
corriente continua |
|
|
Corriente nominal del solenoide (A) |
0.8 |
|
|
Resistencia de la bobina (Ω) |
frío (a 20 ℃) 19,5; válvula máx., caliente 28,8 |
|
|
Temperatura ambiente (℃) |
50 |
|
|
Temperatura de la bobina (℃) |
150 |
|
|
ciclo de trabajo |
Continuo |
|
|
Corriente piloto (A) |
0.02 |
|
|
Aislamiento |
IP65 |
|
|
Asociado |
Con 1 tiempo de rampa |
VT-3000S30 |
|
Con 5 tiempos de rampa |
VT3006S30 |
|
|
Conexión eléctrica |
Conexión de enchufe |
|
Características:
▶ Válvula proporcional piloto WRZ
▶ Para montaje sobre placa
▶ Para el control tanto de la dirección como del caudal de un fluido hidráulico
▶ Centrado en el resorte. Sin desplazamiento del carrete.
▶ Baja caída de presión en las zonas de control
▶ Válvula y control electrónico de un solo proveedor
▶ Funcionamiento proporcional del solenoide
▶ Patrón de conexiones según DIN 24 340 forma A, ISO4401 y CETOP-RP121H
Solicitud:
La válvula direccional proporcional tipo 4WRZ se usa ampliamente en diversas industrias, como máquinas herramienta, metalurgia, industria ligera, minería, ingeniería, etc.
Los tipos de válvula 4WRZ... son válvulas de 4 vías accionadas mediante solenoides proporcionales. Controlan la dirección y el caudal del fluido hidráulico.
Básicamente constan de la válvula piloto (3), la válvula principal (7) con el carrete principal (8) y el resorte de centrado (9).
Si se activa el solenoide 'B', el carrete piloto (4) se mueve hacia la derecha. Luego, el aceite piloto se alimenta internamente desde el puerto P o 'externamente' desde el puerto X a través de la válvula piloto (3) hacia la cámara de presión (10). ) y mueve el carrete principal (8) una distancia proporcional a la fuerza de la corriente eléctrica. Las ranuras de estrangulación en el carrete principal se abren progresivamente al aumentar la corriente, controlando así el flujo de fluido hidráulico a los puertos del actuador.
Cuando se apaga la señal eléctrica, tanto el carrete piloto (4) como el carrete principal (8) regresan a punto muerto independientemente del suministro de presión de control. Un operador manual de emergencia permite el movimiento de la posición del carrete piloto sin energizar los solenoides.
Estructura de la válvula direccional proporcional 4WRZ
válvula piloto
La válvula piloto es una válvula reductora de presión de 3 vías accionada por solenoide proporcional (tipo 3DREP6). El inserto del acelerador se instala en los puertos A y B; para obtener más detalles, consulte el texto de 3DREP6.
Estructura de la válvula piloto tipo 3DREP6
Símbolo de la válvula direccional proporcional 4WRZ
