¿Cómo se ajusta una válvula de control de flujo?

Válvulas de control de flujoson componentes esenciales en innumerables aplicaciones industriales, desde procesos de fabricación hasta sistemas HVAC. Estos dispositivos críticos regulan la velocidad de flujo de los fluidos a través de las tuberías, asegurando un rendimiento y eficiencia óptimos del sistema. Comprender cómo ajustar adecuadamente las válvulas de control de flujo es crucial para mantener la estabilidad del sistema, prevenir el daño del equipo y lograr los parámetros operativos deseados.

Comprensión de los fundamentos de la válvula de control de flujo

Antes de sumergirse en los procedimientos de ajuste, es importante comprender qué hacen las válvulas de control de flujo y cómo funcionan. Las válvulas de control de flujo restringen o permiten el paso del fluido a través de una tubería variando el tamaño del orificio del flujo. Esta regulación se logra a través de diferentes diseños de válvulas, incluidas válvulas de globo, válvulas de aguja, válvulas de bola y válvulas de mariposa, cada una adecuada para aplicaciones específicas y requisitos de flujo.

La función principal de estas válvulas es mantener tasas de flujo consistentes independientemente de las variaciones de presión aguas arriba. Esta característica los hace invaluables en procesos donde el control preciso del flujo es esencial, como el procesamiento químico, el tratamiento de agua y los sistemas de suministro de combustible.

Tipos de válvulas de control de flujo y sus métodos de ajuste

Válvulas de control de flujo manual

Las válvulas de control de flujo manual son las más sencillas para ajustar. Estas válvulas cuentan con una rueda o palanca que controla directamente la posición de la válvula. El ajuste implica girar la rueda de mano en sentido horario para disminuir el flujo o en sentido antihorario para aumentar el flujo. La clave para un ajuste manual exitoso radica en hacer cambios graduales y permitir que el sistema estabilice entre ajustes.

Al ajustar las válvulas manuales, comience con pequeños incrementos, generalmente no más de un cuarto de turno a la vez. Este enfoque evita cambios de presión repentinos que podrían dañar el equipo aguas abajo o crear inestabilidad del sistema. Siempre monitoree la presión del sistema y las lecturas de flujo durante el ajuste para garantizar que esté logrando los resultados deseados.

Válvulas de control de flujo automáticas

Las válvulas automáticas de control de flujo utilizan actuadores alimentados por aire comprimido, electricidad o presión hidráulica para ajustar la posición de la válvula. Estas válvulas a menudo incluyen posicionadores que proporcionan comentarios para garantizar un posicionamiento preciso. Ajustar las válvulas automáticas generalmente implica modificar señales de control o puntos de ajuste en lugar de girar manualmente los componentes.

Para los actuadores neumáticos, el ajuste puede requerir cambiar la señal de presión de aire al actuador. Los actuadores eléctricos pueden necesitar modificaciones de voltaje de control, mientras que los actuadores hidráulicos requieren ajustes de presión hidráulica. Siempre consulte las especificaciones del fabricante para obtener rangos de señal y procedimientos de ajuste adecuados.

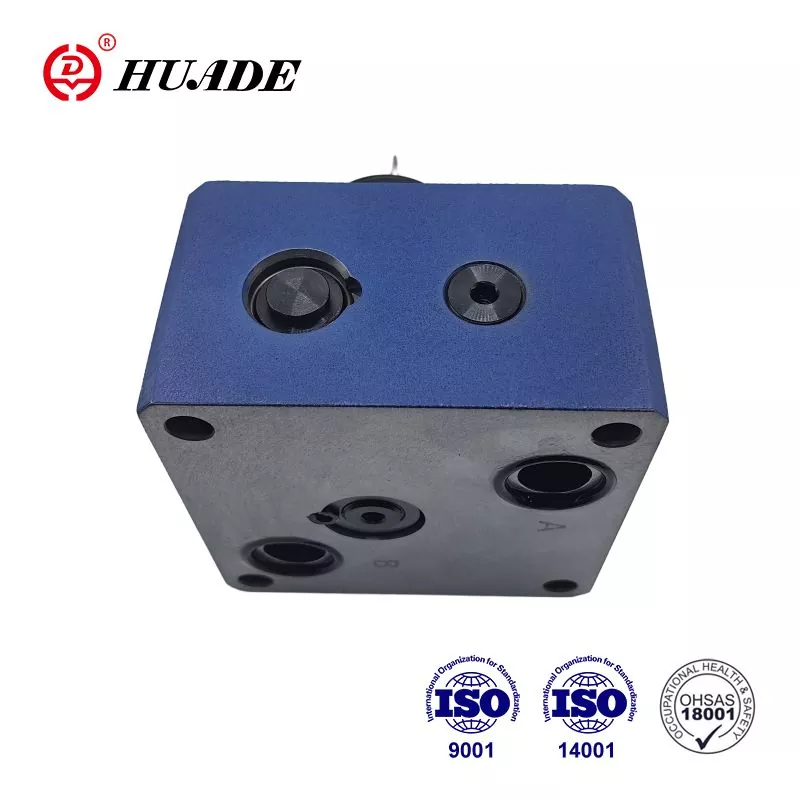

Válvulas de control de flujo compensadas por presión

Las válvulas compensadas por presión se ajustan automáticamente para mantener tasas de flujo constantes a pesar de las variaciones de presión. Estos dispositivos sofisticados incluyen mecanismos internos que responden a los cambios de presión. El ajuste generalmente implica establecer la velocidad de flujo deseada usando un tornillo o esfera de ajuste, que cambia la tensión del resorte o el tamaño del orificio dentro de la válvula.

Procedimientos de ajuste paso a paso

Preparación previa al ajuste

Antes de comenzar cualquier ajuste de la válvula, asegúrese de tener las herramientas y el equipo de seguridad necesario. Esto incluye llaves apropiadas, medidores de presión, medidores de flujo y equipos de protección personal. Revise la documentación del fabricante de la válvula para comprender procedimientos de ajuste específicos y precauciones de seguridad.

Verifique que el sistema esté funcionando en condiciones normales y que todos los protocolos de seguridad están en su lugar. Compruebe que las válvulas de aislamiento se colocan correctamente y que los sistemas de derivación están disponibles si es necesario. Documente las tasas de flujo de corriente y las lecturas de presión como mediciones de referencia.

Evaluación inicial y mediciones de referencia

Comience por registrar los parámetros del sistema de corriente, incluida la velocidad de flujo, la presión aguas arriba, la presión aguas abajo y la temperatura. Estos datos de línea de base le ayudan a comprender el rendimiento de la válvula actual y proporciona puntos de referencia para la efectividad del ajuste.

Verifique el indicador de posición actual de la válvula si está disponible. Muchas válvulas incluyen marcadores de posición o escalas que muestran el grado de apertura. Esta información es valiosa para comprender cuánto ajuste se puede necesitar y para regresar a la posición original si es necesario.

Hacer ajustes

Comience los ajustes con pequeños cambios incrementales. Para las válvulas manuales, comience con incrementos de cuartos y observe la respuesta del sistema. Permita el tiempo adecuado entre los ajustes para que el sistema se estabilice; esto generalmente lleva varios minutos, pero puede variar según el tamaño del sistema y las características de fluido.

Monitoree las tasas de flujo continuamente durante el ajuste utilizando medidores de flujo calibrados. Compare las tasas de flujo reales con los puntos de ajuste deseados y realice ajustes adicionales según sea necesario. Recuerde que la respuesta de la válvula no siempre es lineal, por lo que los cambios en el flujo pueden no ser proporcionales a los cambios en la posición de la válvula.

Ajuste y optimización

Una vez que haya logrado aproximadamente el caudal deseado, comience los ajustes de ajuste fino. Esta fase requiere paciencia y observación cuidadosa del comportamiento del sistema. Haga ajustes más pequeños y permita más tiempo para la estabilización entre los cambios.

Preste atención a las fluctuaciones de presión del sistema y estabilidad del flujo. Las caídas de presión excesiva a través de la válvula pueden indicar la sobre-restricción, mientras que el diferencial de presión inadecuado puede sugerir un control de flujo insuficiente. El objetivo es lograr un flujo estable y controlado a la velocidad deseada mientras se mantiene las presiones del sistema apropiadas.

Desafíos y soluciones de ajuste común

Caza de válvulas u oscilación

La caza de válvulas ocurre cuando la válvula ajusta continuamente la posición en respuesta a las fluctuaciones del sistema, creando condiciones de flujo inestable. Este problema a menudo resulta de la configuración de ganancia inadecuada en válvulas automáticas o amortiguación inadecuada del sistema. Las soluciones incluyen ajustar la configuración de ganancia del controlador, agregar orificios de amortiguación o instalar tanques de acumuladores para suavizar la respuesta del sistema.

Rango de control de flujo inadecuado

Algunas válvulas pueden no proporcionar un rango de control de flujo suficiente para aplicaciones específicas. Esta limitación podría manifestarse como incapacidad para lograr caudales muy bajos o caída de presión excesiva a altas caudales. Las soluciones incluyen la instalación de diferentes ajustes de válvulas, utilizando múltiples válvulas en serie o configuraciones paralelas, o seleccionar válvulas con diferentes características de flujo.

Consideraciones de caída de presión

La caída de presión excesiva a través de las válvulas de control de flujo puede reducir la eficiencia del sistema y crear problemas operativos. Al ajustar las válvulas, controle la presión diferencial y asegúrese de que permanezca dentro de los límites aceptables. Si la caída de presión se vuelve excesiva, considere instalar válvulas más grandes o usar diferentes diseños de válvulas con mejores características de flujo.

Mantenimiento y monitoreo las mejores prácticas

El mantenimiento regular es esencial para el rendimiento óptimo de la válvula de control de flujo. Establezca horarios de inspección de rutina para verificar si hay desgaste, corrosión o daño que puedan afectar la operación de la válvula. Limpie o reemplace los componentes de la válvula según lo recomendado por los fabricantes.

Implemente sistemas de monitoreo continuo cuando sea posible para rastrear el rendimiento de la válvula con el tiempo. Este monitoreo ayuda a identificar cambios graduales en las características de la válvula y proporciona una advertencia temprana de problemas potenciales. Los sistemas de control digital modernos pueden registrar la posición de la válvula, las tasas de flujo y las lecturas de presión para el análisis y la resolución de problemas.

Consideraciones de seguridad durante el ajuste

Siempre priorice la seguridad al ajustar las válvulas de control de flujo. Asegúrese de que se sigan los procedimientos de bloqueo/etiqueta adecuados cuando se trabaje en sistemas presurizados. Use el equipo de protección personal apropiado y siga los protocolos de seguridad de la compañía.

Tenga en cuenta los peligros potenciales asociados con los fluidos que se controlan. Algunas aplicaciones involucran productos químicos peligrosos, altas temperaturas o altas presiones que requieren precauciones especiales. Nunca exceda las clasificaciones de presión de la válvula u temperaturas de funcionamiento durante los procedimientos de ajuste.

El ajuste adecuado de la válvula de control de flujo es tanto un arte como una ciencia que requiere comprender los principios de la válvula, la observación cuidadosa del comportamiento del sistema y la paciencia durante el proceso de ajuste. El éxito depende de enfoques metódicos, mediciones precisas y atención a los protocolos de seguridad.

Mantenimiento y monitoreo regulares aseguran un rendimiento óptimo continuo y ayudan a prevenir fallas costosas del sistema. Ya sea trabajando con válvulas manuales o automáticas, los principios clave siguen siendo consistentes: hacer ajustes graduales, monitorear la respuesta del sistema y priorizar la seguridad durante todo el proceso.

Siguiendo estas pautas y mantener el enfoque en enfoques sistemáticos para el ajuste de la válvula, los operadores pueden lograr un control de flujo preciso que mejore la eficiencia y la confiabilidad del sistema. Recuerde que cada sistema es único, y los procedimientos de ajuste pueden necesitar adaptarse a aplicaciones específicas y condiciones de funcionamiento.
