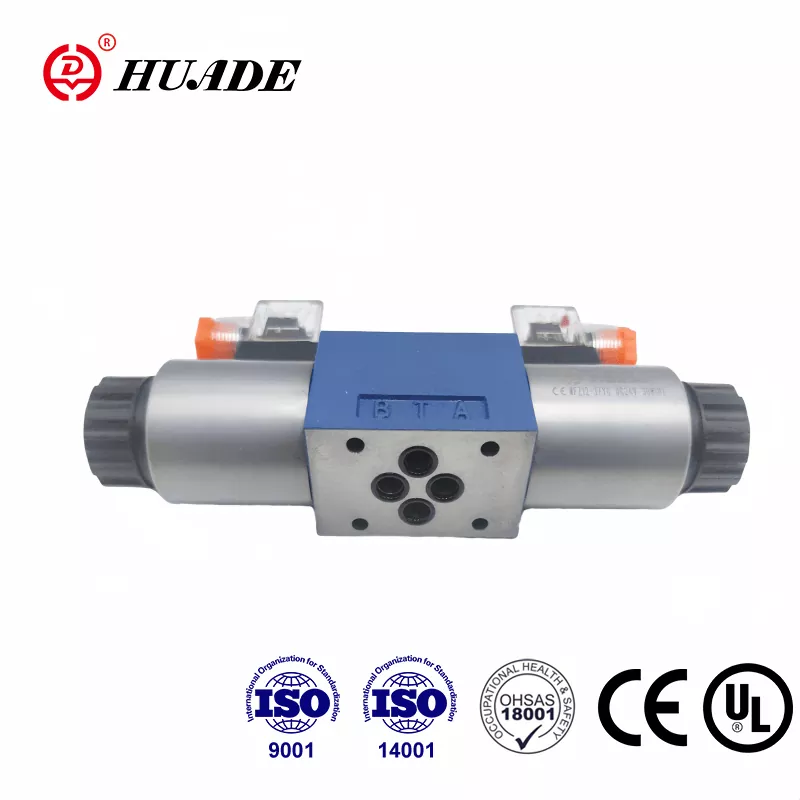

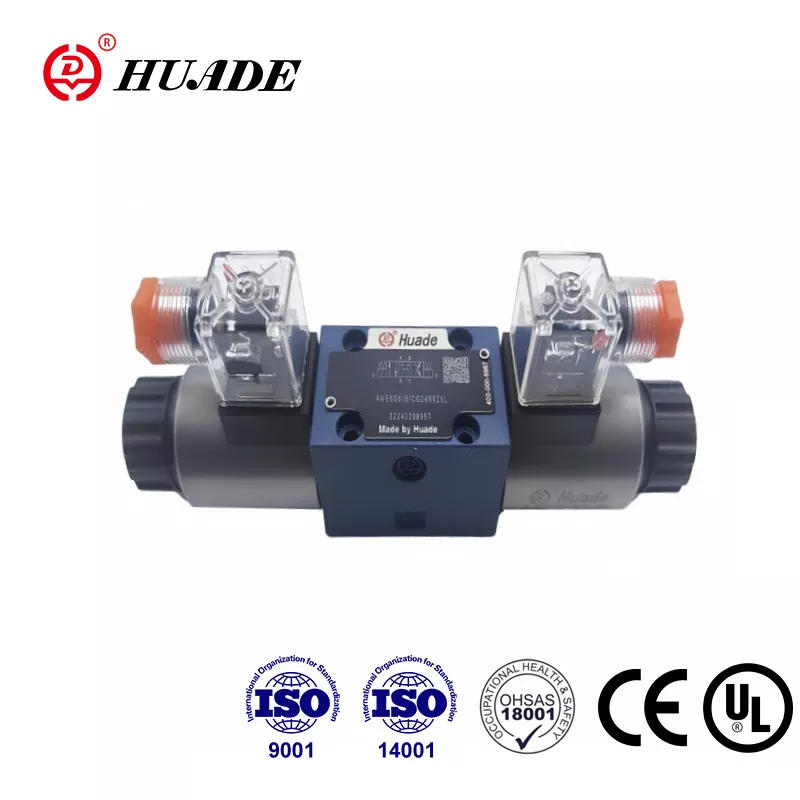

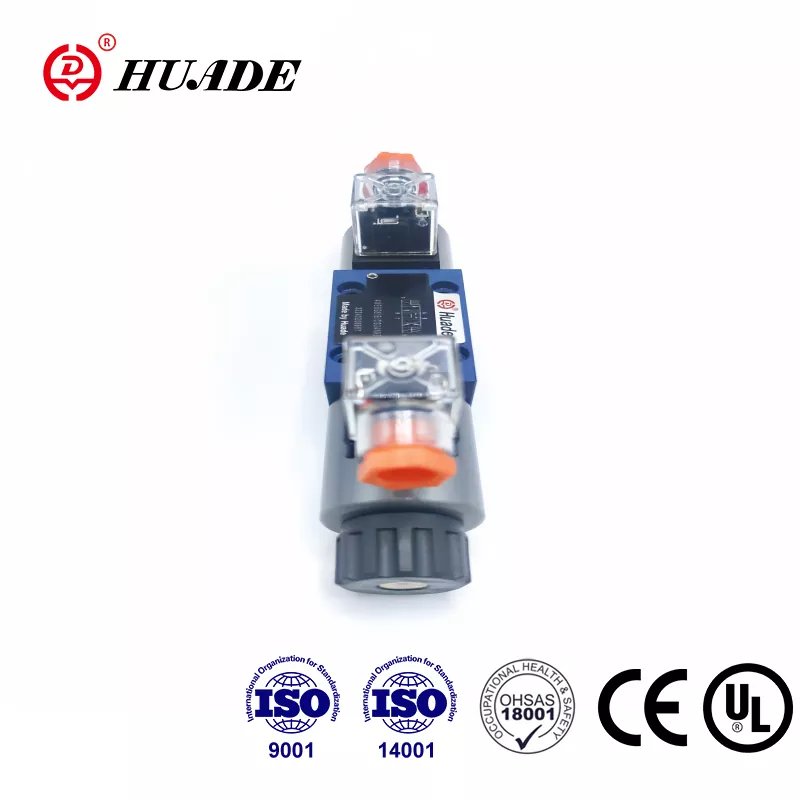

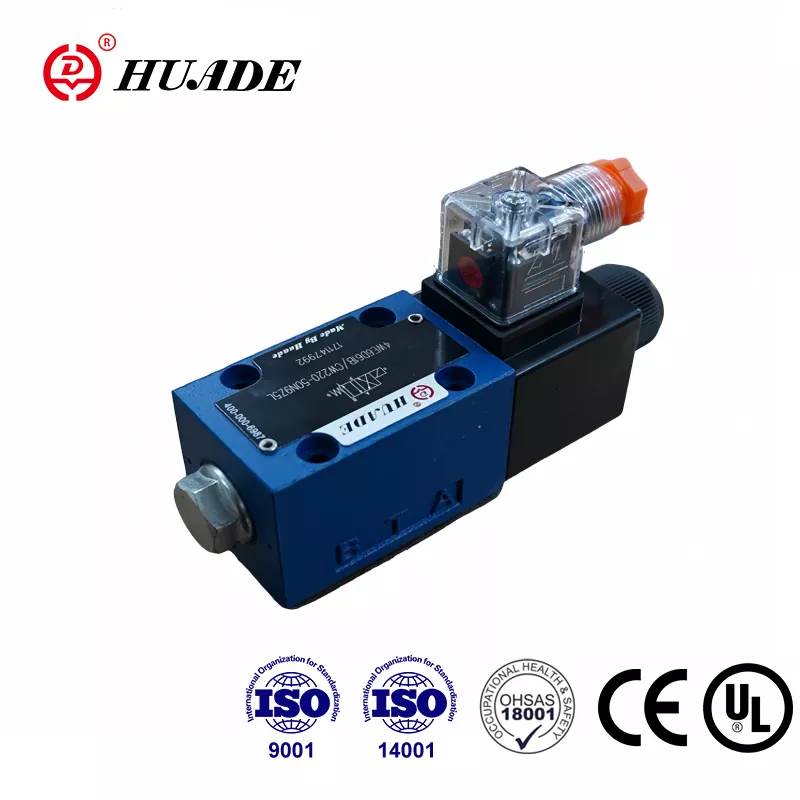

Debido a la cooperación a largo plazo con Rexroth desde 1979, la válvula de carrete direccional Huade® 4WE serie 6 es una alternativa asequible al mismo modelo de Rexroth. Es una de las válvulas direccionales más populares y utilizadas. Huade cuenta con 750 equipos avanzados importados de todo el mundo y un estricto sistema de pruebas para garantizar el rendimiento superior de sus válvulas hidráulicas. El sistema de gestión de producción e I+D cumple con ISO9001, ISO14001 e ISO45001. Todas las válvulas direccionales de solenoide tienen certificación CE. Las válvulas hidráulicas Huade® se utilizan ampliamente en maquinaria de ingeniería y construcción, metalurgia, máquinas herramienta, protección ambiental, construcción naval, aeroespacial, tránsito ferroviario, petróleo y petroquímico, industria militar y otros campos en China.
|
Hidráulico |
|||
|
Presión máxima de funcionamiento Puertos A,B,P (Mpa) |
hasta 35.0 |
||
|
Port T (㎫) |
21(-);16(～) |
||
|
con los símbolos A y B, el puerto T debe usarse como puerto de drenaje |
|||
|
Flujo máximo (L/min) |
80(-);60(～) |
||
|
fluido a presión |
Aceites minerales o éster de fosfato |
||
|
Rango de viscosidad (mm2/s) |
2,8~500 |
||
|
Rango de temperatura del fluido a presión (℃) |
-30～+80 |
||
|
Grado de contaminación |
Grado máximo permitido de contaminación del fluido hidráulico según NAS 1638 clase 9. |
||
|
Eléctrico |
|||
|
Tipo de voltaje |
corriente continua |
CA 50/60 Hz |
|
|
Tensiones disponibles (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Hz |
||
|
Consumo de energía (W) |
30 |
||
|
Poder de retención (VA) |
- |
50 |
|
|
Alimentación de encendido (VA) |
- |
220 |
|
|
Deber |
continuo |
||
|
Tiempo de cambio a IS0 6403 |
ENCENDIDO (ms) |
25 a 45 |
10 a 20 |
|
APAGADO (ms) |
10 a 25 |
15 a 40 |
|
|
Protección según DIN |
IP 65 |
||
|
Frecuencia de conmutación (ciclos/h) |
hasta 15000 |
hasta 7200 |
|
|
En las conexiones eléctricas el conductor de protección (PE) |
|||
Características:
▶ Versión de alto rendimiento de válvula direccional de carrete accionada por solenoide directo
▶ Solenoide de CC o CA de clavija húmeda con bobina extraíble
▶ La bobina magnética puede girarse 90°
▶ No es necesario abrir la cámara estanca al cambiar la bobina.
▶ Conexiones eléctricas individuales o centrales
▶ Anulación manual, opcional
▶ Patrón de conexiones según Din 24 340 forma A, ISO 4401 y CETOP - RP 121H
Solicitud:
Las válvulas direccionales del tipo 4WE 6 D son válvulas direccionales de corredera accionadas por solenoide. Controlan el inicio, la parada y la dirección de un fluido.
Básicamente, las válvulas de control direccional constan de una carcasa (1), uno o dos solenoides (2), el carrete de control (3) y uno o dos resortes de retorno (4). En la condición desenergizada, el carrete de control (3) se mantiene en la posición neutral o inicial mediante resortes de retorno (4) (excepto los carretes de impulso). El carrete de control (3) se acciona mediante solenoides de pasador húmedo (2) . La fuerza de los solenoides (2) actúa a través del émbolo (5) en el carrete de control (3) y lo empuja desde su posición neutral hasta la posición final requerida. Esto proporciona un flujo libre de P a A y de B a T o P. a B y A a T.
Cuando se desactiva el solenoide (2), el carrete de control (3) regresa a su posición neutral por medio de los resortes de retorno (4).
Una anulación manual opcional (6) permite el movimiento del carrete de control (3) sin energizar el solenoide.
Diagrama de estructura del WE 6 61B
