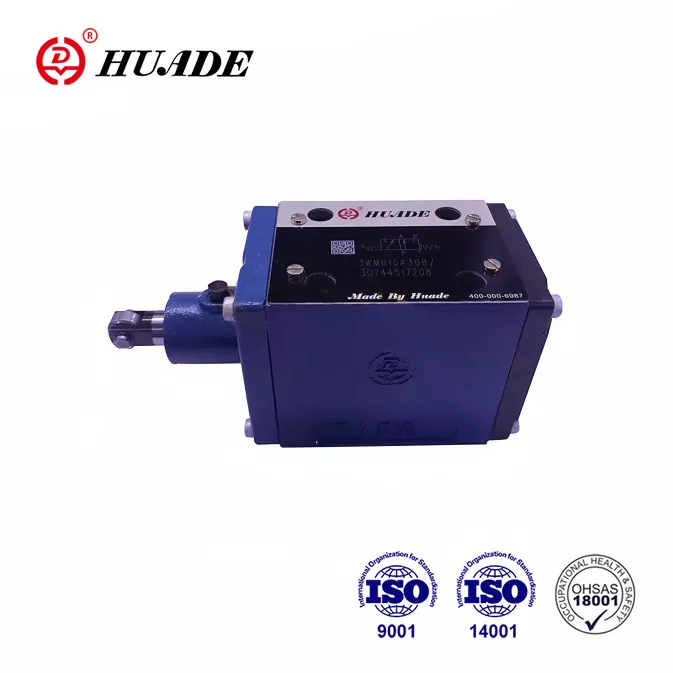

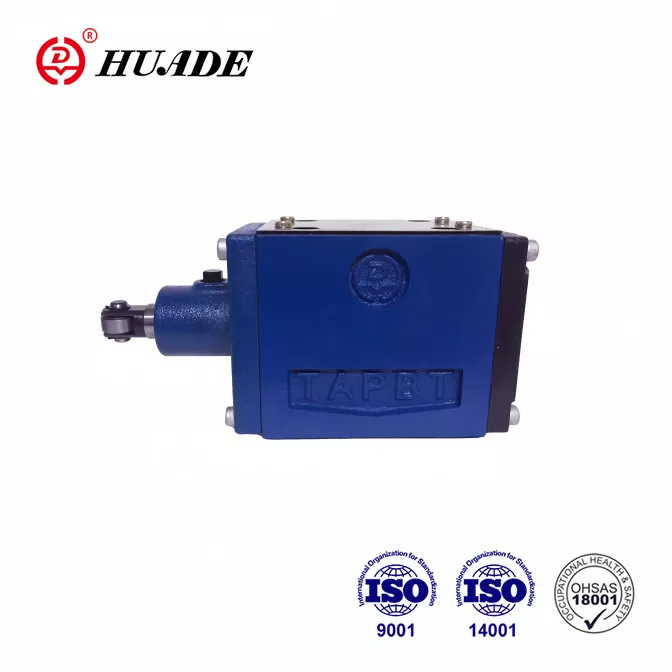

Válvula de control direccional WMU

• Características del producto: válvula de carrete operada directa, operación de rodillo ajustable, diseño compatible con Rexroth
• Especificaciones: tamaño 6/10, presión máxima 31.5MPA, fluye hasta 60/120 l/min
• Aplicaciones: industria militar, sistemas hidráulicos industriales, maquinaria pesada

Enviar Consulta Descargar PDF

Descripción del Producto

Cooperación con Rexroth durante dos veces desde 1979, Huade ha incorporado tecnología de vanguardia de Rexroth. La válvula Huade® WMU puede reemplazar completamente el mismo modelo ofrecido por Rexroth. Es competitivo con buena calidad y menor precio. Todas las válvulas direccionales tienen una garantía de un año, y durante el período de garantía, puede disfrutar de servicios de mantenimiento gratuitos. Huade opera más de 750 equipos de producción de piezas importados de EE. UU., Japón, Alemania y Suiza. Pone un gran estrés en la calidad. La fábrica ha pasado ISO9001, ISO14001 y OH SAS18001. Las válvulas hidráulicas Huade® se utilizan ampliamente en la industria militar y otros campos debido al rendimiento superior.

Parámetro del producto de la válvula de control direccional WMU

Tamaño		6		10
Máximo presión de trabajo	Puerto A. B. P (㎫)	a 31.5
	Puerto T (㎫)	a 6		a 16
En los símbolos A y B, el puerto T debe usarse como conexión de drenaje Si la presión de funcionamiento está por encima de la presión permitida en el puerto T
Flujo máximo (L/min)		hasta 60		hasta 120
Sección transversal de flujo (Posición de control 0		Para el símbolo Q, 6% de la sección transversal nominal
		Para el símbolo W, 3% de la sección transversal nominal
Fluido a presión		Aceites minerales (para el sello NBR) o éster fosfato (para sello FPM)
Rango de temperatura de fluido a presión （℃）		-30 ～+80
Rango de viscosidad (mm2/s)		2.8 a 500
Peso (kg)		aproximadamente 1.4 100 a 121		Aproximadamente 3.3
Fuerza de funcionamiento en la palanca de rodillos		a presión del tanque cero	100 a 121	Válvula de dos posiciones	70 a 140
(NORTE)		a una presión	184 a 205	Válvula de tres posiciones	70 a 175

Característica del producto de la válvula de control direccional WMU

Características:

▶ Válvula de carrete direccional operada directa con operación de rodillo ajustable

▶ El ensamblaje de la palanca de rodillos se puede pasar en 90 °

▶ Las fuerzas radiales se absorben de manera confiable (hasta 30 °)

▶ 19 tipos de función de carrete estándar

Funciones, sección y símbolos de la válvula de control direccional WMR

Las válvulas direccionales de WMU son válvulas direccionales operadas por rodillos. Básicamente consisten en la carcasa (1), la palanca del rodillo (2), el carrete de control (3) y el resorte de retorno (4).

Se requiere un acelerador enchufable si puede ocurrir un flujo mayor que el valor permitido, mientras que el carrete de la válvula es de una posición a otra. El orificio enchufable está instalado en el puerto P de la válvula direccional.

Debido a la limitación de las condiciones de trabajo, la velocidad de flujo de la válvula puede exceder el caudal especificado en las curvas características durante el proceso de conmutación. En este caso, se requiere un acelerador. Se instala en el puerto P o el circuito de aceite de la válvula.
