Cuando los sistemas hidráulicos necesitan un control de flujo confiable y sin fugas, la placa sándwich de válvula antirretorno Z2S 22 destaca como una solución probada. Este componente de Bosch Rexroth ha brindado soporte a equipos industriales durante años y comprender cómo funciona puede ayudarlo a tomar mejores decisiones para su configuración hidráulica.
¿Qué hace que el Z2S 22 sea diferente?

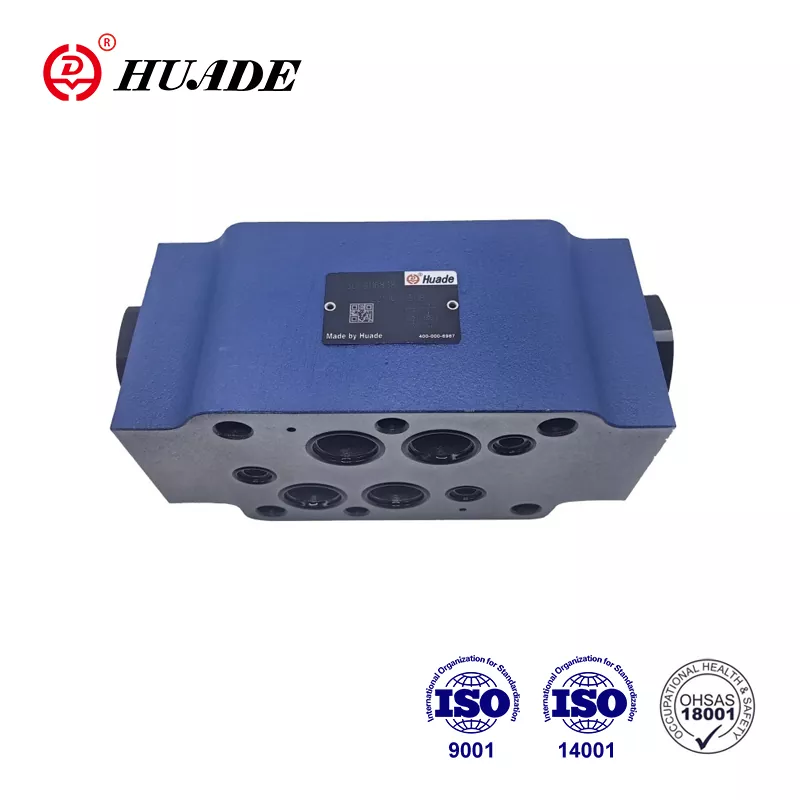

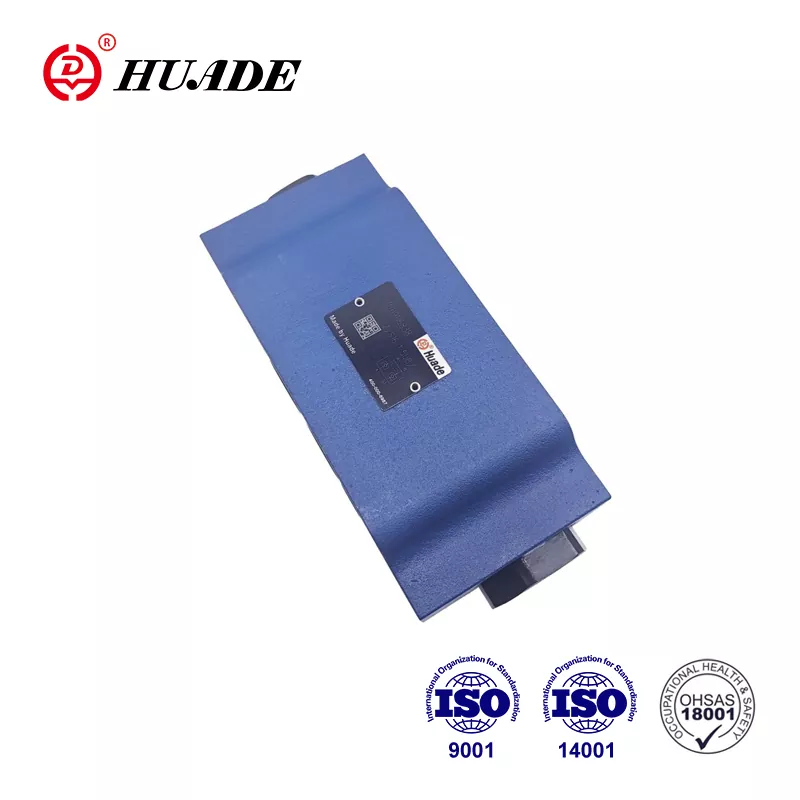

La placa sándwich de válvula de retención Z2S 22 funciona como una válvula de retención operada por piloto diseñada para sistemas de tamaño NG25. A diferencia de las válvulas de retención básicas con resorte, esta placa sándwich utiliza un diseño de dos etapas que proporciona un mejor control al liberar presión. La válvula permite el flujo libre en una dirección mientras bloquea el flujo inverso y se puede abrir desde el lado bloqueado cuando se aplica presión piloto al puerto X.
El diseño de placa sándwich permite apilarla verticalmente entre otros componentes hidráulicos. Esto ahorra espacio en instalaciones de máquinas abarrotadas. El Z2S 22 sigue los patrones de puertos ISO 4401-08-08-0-05, lo que lo hace compatible con colectores hidráulicos estándar utilizados en diferentes tipos de equipos.
Lo que distingue a esta válvula de retención es la función de preapertura en la mayoría de las versiones. Cuando se abre la válvula piloto, la presión se libera gradualmente a través de un sistema de amortiguación en lugar de hacerlo todo a la vez. Esto evita las ondas de choque y el ruido que dañan los sellos y crean dolores de cabeza en el mantenimiento de los sistemas hidráulicos.
Especificaciones técnicas que importan
La placa sándwich de válvula de retención Z2S 22 maneja una presión de trabajo máxima de hasta 315 bar y caudales que alcanzan los 450 litros por minuto. Estas cifras provienen de pruebas realizadas con aceite mineral HLP46 a 40 grados Celsius. El cuerpo de la válvula pesa entre 12 y 13 kilogramos y tiene unas dimensiones de 212 mm de largo, 117 mm de ancho y 100 mm de alto.
Las opciones de presión de apertura varían de 3 bar a 10 bar, marcadas con códigos del 1 al 4 en el número de pieza. Una presión de apertura más alta significa un bloqueo inverso más fuerte, pero requiere más presión piloto para abrir. La válvula funciona con temperaturas de aceite hidráulico de 30 grados negativos a 80 grados Celsius positivos cuando se utilizan sellos NBR, que cubren la mayoría de los entornos industriales.
Las conexiones de puerto incluyen posiciones P, A, B, T, X e Y. Los puertos A y B se conectan a los actuadores, mientras que el puerto X recibe presión piloto para liberar la función de verificación. La instalación requiere seis pernos M12 apretados a 70 Nm y la superficie de montaje necesita una clasificación de rugosidad de Rz 4 o más suave para evitar fugas.
La placa sándwich de válvula antirretorno Z2S 22 mantiene cero fugas en la dirección de bloqueo durante el funcionamiento normal. Esto es importante para aplicaciones como mantener cilindros verticales en posición durante la noche o durante paradas de mantenimiento. Incluso después de meses de inactividad, la válvula debe mantener su sello sin deriva.
Cómo funciona realmente el Z2S 22
El flujo se mueve libremente de A1 a A2 o de B1 a B2 a través de la válvula cuando la presión empuja en la dirección de apertura. Una válvula de mariposa simple se abre bajo presión de flujo, creando una resistencia mínima. Las curvas de caída de presión muestran un comportamiento casi lineal, lo que significa que el flujo aumenta de manera predecible a medida que aumenta la presión.
En la dirección inversa, la válvula de trampilla se asienta firmemente contra el cuerpo de la válvula, creando el sello de bloqueo. La válvula utiliza un diseño de asiento de bola con área A2 y un asiento con área A1. Cuando la presión piloto ingresa a través del puerto X, actúa en el área del carrete de control A3. La relación de área entre A3 y A2 es de aproximadamente 1 a 12,5, lo que significa que necesita una presión piloto relativamente baja para abrir la válvula principal.
El mecanismo de preapertura comienza a funcionar antes de que llegue la presión piloto total. Cuando el carrete de control comienza a moverse, aparece una pequeña abertura que permite que la presión se iguale gradualmente. Esta apertura amortiguada evita la caída repentina de presión que provoca efectos de golpe de ariete en las líneas hidráulicas. La acción amortiguadora protege los sellos de la bomba, las conexiones de las mangueras y los sellos del vástago del cilindro contra cargas de impacto.
Las versiones especiales cambian esta operación básica. La variante SO40 agrega un puerto externo G1/4 para control piloto, útil cuando necesita operación de válvula remota. La versión SO60 ventila el carrete de control al puerto T, lo que mejora la precisión de liberación en ciertos diseños de circuito.
Dónde funciona mejor la válvula de retención Z2S 22
Los sistemas de automatización industrial utilizan ampliamente la placa sándwich de válvula antirretorno Z2S 22. Las máquinas de moldeo por inyección dependen de estas válvulas para mantener estables los platos del molde durante los ciclos de enfriamiento. Las plegadoras las utilizan para mantener la posición del ariete cuando las bombas hidráulicas se apagan entre operaciones de doblado. Los brazos robóticos necesitan la válvula para evitar la deriva de la carga al mantener la posición.
Los equipos de manipulación de materiales, como montacargas y elevadores de tijera, se benefician del diseño sin fugas. Una válvula de retención de resorte estándar podría permitir una filtración suficiente para bajar una plataforma lentamente durante horas. La placa sándwich Z2S 22 elimina este problema, manteniendo la posición indefinidamente sin funcionamiento de la bomba.
Los sistemas de control de paso de turbinas eólicas operan en condiciones desafiantes con cambios de temperatura y riesgos de contaminación. La placa sándwich de válvula de retención maneja estos entornos cuando se combina con una filtración adecuada. Las aplicaciones del sector energético exigen confiabilidad porque la falla de la válvula durante el funcionamiento de la turbina puede dañar costosas cajas de engranajes.
El diseño sándwich compacto es más importante en equipos móviles donde el espacio es un bien escaso. Las excavadoras, grúas y maquinaria agrícola reúnen múltiples funciones en áreas limitadas. Apilar la válvula de retención Z2S 22 entre válvulas direccionales y otras placas sándwich reduce el tamaño del colector en comparación con las válvulas de retención tradicionales montadas en tubería.
Comparación de opciones de válvulas
Las válvulas de retención con resorte estándar cuestan menos que las Z2S 22 y suelen oscilar entre 200 y 500 dólares. Funcionan bien para aplicaciones simples pero carecen de control piloto y a menudo muestran fugas menores. La velocidad de respuesta es más lenta porque el resorte debe comprimirse antes de que comience el flujo.
Las válvulas de retención tipo wafer de doble disco manejan flujos más grandes, que a veces superan los 500 litros por minuto. Pesan menos que las placas sándwich y funcionan bien en sistemas de tuberías de baja presión por debajo de 250 bar. Sin embargo, las válvulas de disco pueden quedarse cerradas si hay contaminación entre el disco y el asiento. La resistencia a la corrosión también es menor en los diseños estándar.
La placa sándwich de válvula antirretorno Z2S 22 suele costar entre 1.000 y 1.500 dólares, según la configuración y el proveedor. Este precio más alto refleja la capacidad de operación piloto, el diseño sin fugas y los beneficios de integración. Los costos de mantenimiento pueden ser menores durante la vida útil de la válvula porque el diseño tipo sándwich protege los componentes internos contra daños externos.
Las comparaciones de rendimiento muestran que el Z2S 22 mantiene un flujo constante de hasta 450 litros por minuto a 315 bar, mientras que muchas comprobaciones de resortes comienzan a mostrar aumentos de caída de presión por encima de los 300 litros por minuto. El diseño operado por piloto también responde más rápido a las señales de control que los tipos con resorte porque no lucha contra la fuerza del resorte durante la apertura.
Requisitos de instalación que debe conocer
Monte la placa sándwich de válvula antirretorno Z2S 22 en cualquier orientación, aunque lo más común es el apilamiento vertical. Limpie ambas superficies de contacto a fondo antes del montaje. Cualquier suciedad, rebabas o material de junta viejo puede crear vías de fuga que comprometan el diseño de cero fugas.
Aplique los anillos de sello provistos a cada puerto antes de colocar la válvula. Los sellos se asientan en ranuras maquinadas en la cara de la placa sándwich. Asegúrese de que los sellos estén asentados correctamente y no torcidos, lo que puede hacer que se salgan bajo presión.
Los patrones de pernos utilizan seis tornillos de cabeza M12 en un patrón ISO estándar. Apriete los tornillos en forma de estrella con un par de 70 Nm. Apretar demasiado puede distorsionar el cuerpo de la válvula y hacer que las piezas internas se atasquen. Un ajuste insuficiente permite fugas externas y una posible pérdida de presión.
Para versiones SO40 con puertos piloto externos, conecte los accesorios G1/4 a su fuente de presión piloto. Asegúrese de que la presión piloto supere la presión de apertura en al menos un 50 por ciento para garantizar una apertura completa. Una presión piloto insuficiente provoca una apertura parcial y un flujo restringido.
Verifique la limpieza del sistema antes del inicio. La placa sándwich de válvula de retención Z2S 22 requiere aceite hidráulico que cumpla con el código de limpieza ISO 4406 20/18/15 o mejor. Esto significa menos de 5.000 partículas de más de 4 micrones por mililitro de líquido. La contaminación causa el 80 por ciento de las fallas de las válvulas según los datos de mantenimiento de la industria.
Mantenimiento y solución de problemas
Los cambios regulares de filtro protegen la placa sándwich de la válvula de retención contra daños por contaminación. Cambie los filtros a los intervalos recomendados para su tipo de aceite hidráulico. Los aceites minerales como el HLP46 duran más entre cambios que los fluidos biodegradables, que pueden necesitar un servicio dos veces más frecuente.
Inspeccione la válvula durante las paradas de mantenimiento del sistema. Busque filtraciones de aceite externas alrededor de las caras de la placa sándwich, lo que indica desgaste del sello o aflojamiento de los pernos de montaje. Las fugas internas aparecen como deriva del actuador con el tiempo, aunque esto es poco común con una instalación adecuada.
Si la válvula presenta problemas de deriva, verifique primero la presión piloto. Es posible que una presión piloto insuficiente no abra completamente la válvula, lo que provocará un flujo restringido y una liberación de posición incompleta. Mida la presión real en el puerto X en condiciones de carga, no solo la presión estática.
El ruido o los golpes durante la apertura de la válvula indican que faltan componentes de preapertura o están dañados. Algunos modelos Z2S 22 más antiguos carecen de esta característica y la actualización a la versión SO55 elimina el problema. Las caídas repentinas de presión crean golpes que eventualmente dañan los sellos y las conexiones en todo el sistema.
La apertura fallida generalmente se debe a que la contaminación bloquea el carrete de control piloto. Lavar el sistema e instalar una filtración adecuada soluciona la mayoría de los casos. Los problemas persistentes pueden requerir el desmontaje de la válvula y la inspección del asiento de la bola y las superficies del asiento para detectar rayas o partículas incrustadas.
Guarde las placas sándwich de válvulas de retención de repuesto en áreas secas y alejadas de temperaturas extremas. Mantenga tapas protectoras en los puertos para evitar la contaminación durante el almacenamiento. Existen sellos de repuesto para NBR o FKM según los requisitos de su sistema, ya que el deterioro del sello debido al envejecimiento en los estantes puede ocurrir durante varios años.
Detalles de pedidos y números de pieza
La placa sándwich de válvula de retención Z2S 22 utiliza un sistema estructurado de números de pieza. Comience con Z2S 22, luego agregue la designación del canal. Una marca de guión significa doble canal para los lados A y B. La letra A o B por sí sola especifica el funcionamiento de un solo canal en ese lado únicamente.
Luego viene el código de presión de apertura del 1 al 4, que representa 3, 5, 7,5 o 10 bar respectivamente. Los números más altos proporcionan un bloqueo inverso más fuerte pero necesitan más presión piloto. Luego aparece 5X en todos los modelos estándar, seguido de códigos de tratamiento de superficie opcionales como J50 para pasivación.
Las versiones especiales agregan códigos como SO40 para puertos de piloto externos o SO60 para ventilación del carrete al tanque. La letra V al final especifica sellos FKM en lugar del NBR estándar para compatibilidad con fluidos agresivos o altas temperaturas. Un ejemplo completo podría ser Z2S 22 A 2 5X V SO40.
Los kits de instalación con sellos y juntas se piden por separado. Consulte el catálogo de Bosch Rexroth para conocer los kits compatibles que coincidan con su versión de válvula. El uso de materiales de sellado incorrectos provoca fallas rápidas, especialmente con sistemas hidráulicos resistentes al fuego o aceites biodegradables.
Encontrar proveedores confiables
Bosch Rexroth vende directamente a través de su tienda online y distribuidores regionales. Los canales oficiales garantizan repuestos originales y soporte técnico adecuado. Las hojas de datos se descargan desde su sitio utilizando el número de documento R900432915.
BuyRexroth opera como un importante distribuidor con pedidos en línea y envío inmediato para configuraciones comunes. Su precio ronda los 1426 dólares para las placas sándwich de válvula de retención estándar Z2S 22 con entrega típica en uno a tres días hábiles.
Los mercados secundarios de eBay ofrecen válvulas usadas y sobrantes entre 500 y 1.000 dólares. Comprar repuestos usados tiene sentido para equipos más antiguos, pero inspeccione cuidadosamente para detectar daños o desgaste. Es posible que los sellos faltantes o dañados no sean evidentes en las fotografías.
Proveedores industriales como Hydraulics Online y Pha-Auto ofrecen el Z2S 22 junto con sistemas hidráulicos completos. Proporcionan soporte técnico local y pueden ayudar con preguntas sobre la instalación. Los compradores al por mayor pueden negociar mejores precios a través del contacto directo con los representantes regionales de Bosch Rexroth.
Los fabricantes chinos ofrecen alternativas a menores costos a través de plataformas como Made-in-China. Si bien estos pueden funcionar para aplicaciones menos críticas, las características de calidad y rendimiento difieren de los productos originales de Bosch Rexroth. Espere variaciones en las clasificaciones de presión, materiales de sello y tolerancias dimensionales.
Consideraciones de compatibilidad de fluidos
Los aceites hidráulicos minerales como HL y HLP funcionan perfectamente con juntas NBR estándar en la placa sándwich de válvula antirretorno Z2S 22. Estos siguen siendo los fluidos más comunes en hidráulica industrial debido a su rendimiento estable y su coste razonable.
Los fluidos resistentes al fuego requieren atención especial. Los tipos HFDU y HFDR limitan la presión máxima a 210 bar en lugar de la clasificación estándar de 315 bar. Las temperaturas de funcionamiento no deben exceder los 60 grados Celsius con estos fluidos. La vida útil puede disminuir entre un 30 y un 100 por ciento en comparación con el funcionamiento con aceite mineral.
Los sistemas hidráulicos biodegradables como HETG y HEES funcionan con el Z2S 22 pero necesitan intervalos de mantenimiento más frecuentes. Estos fluidos absorben la humedad más fácilmente y se descomponen más rápidamente que los aceites minerales. Cambie los filtros con más frecuencia y controle de cerca la limpieza del sistema.
Los fluidos sintéticos suelen requerir juntas de FKM en lugar de NBR estándar. El código V en el número de pieza especifica este material de sello. Consulte las tablas de compatibilidad antes de seleccionar una válvula para sistemas de fluidos sintéticos o exóticos. El uso de materiales de sellado inadecuados provoca una rápida hinchazón o endurecimiento que provoca fugas o atascamientos.
Los fluidos de agua y glicol pueden funcionar según la formulación específica. Consulte al soporte técnico de Bosch Rexroth con las especificaciones de su fluido antes de realizar el pedido. Algunos fluidos a base de agua atacan los materiales de sello estándar o corroen los componentes internos.
Rendimiento en diferentes entornos
Las temperaturas extremas afectan el rendimiento de la placa sándwich de la válvula antirretorno Z2S 22. Los arranques en frío por debajo de 20 grados negativos requieren sellos NBR, mientras que FKM soporta temperaturas más altas de hasta 80 grados ambientales. La viscosidad del fluido cambia con la temperatura, lo que afecta las características del flujo y el tiempo de respuesta.
Los ambientes sucios exigen una excelente filtración. Los equipos de construcción y minería enfrentan una contaminación constante por polvo, agua y escombros. La instalación de una filtración que cumpla con la norma ISO 4406 20/18/15 evita la mayoría de los problemas de contaminación, pero las condiciones extremas pueden necesitar una filtración aún más fina.
Las aplicaciones de alta vibración se benefician del estilo de montaje de placa sándwich. Las válvulas de retención roscadas pueden aflojarse con el tiempo debido a la vibración, mientras que las placas sándwich atornilladas permanecen seguras. Utilice compuesto bloqueador de roscas en pernos de montaje en ambientes de vibración severa.
Los entornos costeros y marinos exponen los componentes hidráulicos al aire salado y a la humedad. El tratamiento de pasivación J50 opcional proporciona una mejor resistencia a la corrosión para el exterior del cuerpo de la válvula. Los componentes internos permanecen protegidos por el aceite hidráulico, pero la contaminación por humedad se convierte en una preocupación mayor cerca del agua.
La altitud afecta el rendimiento hidráulico a través de las relaciones de presión y temperatura. Los equipos de gran elevación pueden necesitar diferentes ajustes de presión de craqueo porque la presión atmosférica difiere. Consultar con ingenieros hidráulicos para instalaciones superiores a 2000 metros.
Desarrollos futuros en la tecnología de válvulas hidráulicas
La integración del monitoreo electrónico representa el siguiente paso para componentes como la placa sándwich de válvula antirretorno Z2S 22. Los sensores integrados en las placas sándwich podrían informar caudales reales, caídas de presión y condiciones de desgaste interno. El mantenimiento predictivo se vuelve posible cuando los sistemas detectan la degradación del rendimiento antes de que ocurra la falla.
Los materiales de sellado mejorados continúan avanzando. Los nuevos compuestos poliméricos ofrecen una mejor resistencia química y una vida útil más larga en rangos de temperatura más amplios. Estos materiales cuestan más inicialmente pero reducen el tiempo de inactividad por mantenimiento y la frecuencia de reemplazo.
La fabricación aditiva puede cambiar la forma en que se producen los componentes hidráulicos. Los cuerpos de válvulas impresos en 3D podrían optimizar las rutas de flujo interno más allá de lo que permite el mecanizado. Las geometrías internas complejas pueden mejorar el rendimiento y al mismo tiempo reducir el peso y el uso de material.
Los sistemas hidráulicos inteligentes ajustarán los parámetros de las válvulas automáticamente según las condiciones de funcionamiento. Una válvula de retención podría variar su presión de apertura para adaptarse a los requisitos de carga, mejorando la eficiencia energética. Las presiones piloto pueden modularse para velocidades de apertura óptimas en diferentes condiciones de flujo.
La placa sándwich de válvula antirretorno Z2S 22 representa una tecnología madura que satisface de manera confiable las necesidades industriales actuales. Si bien las mejoras se producirán gradualmente, los principios básicos de diseño de las válvulas de retención operadas por piloto probablemente seguirán siendo relevantes durante muchos años en todas las aplicaciones hidráulicas de todo el mundo.
