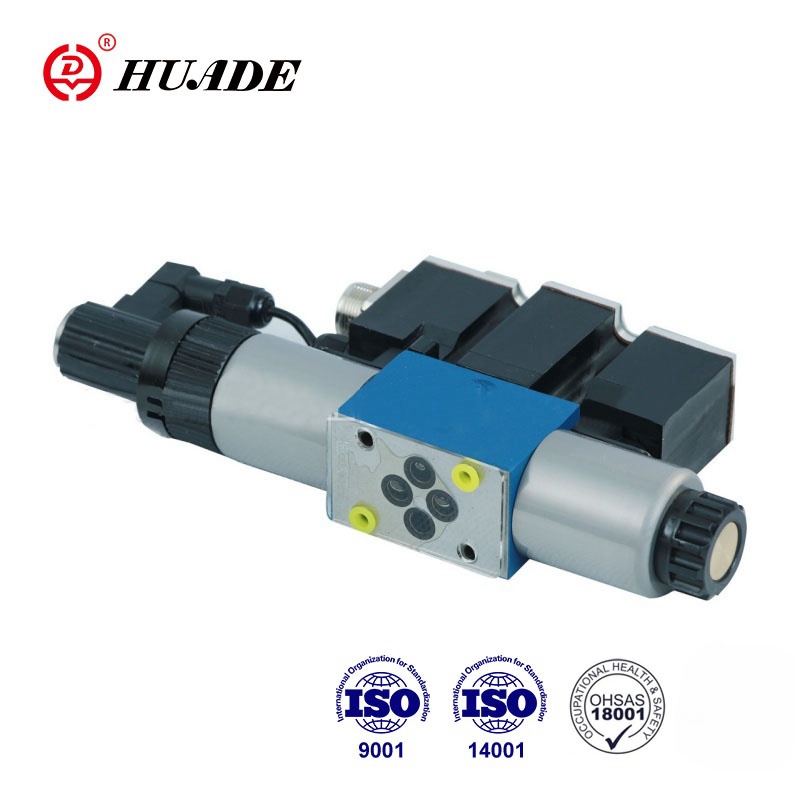

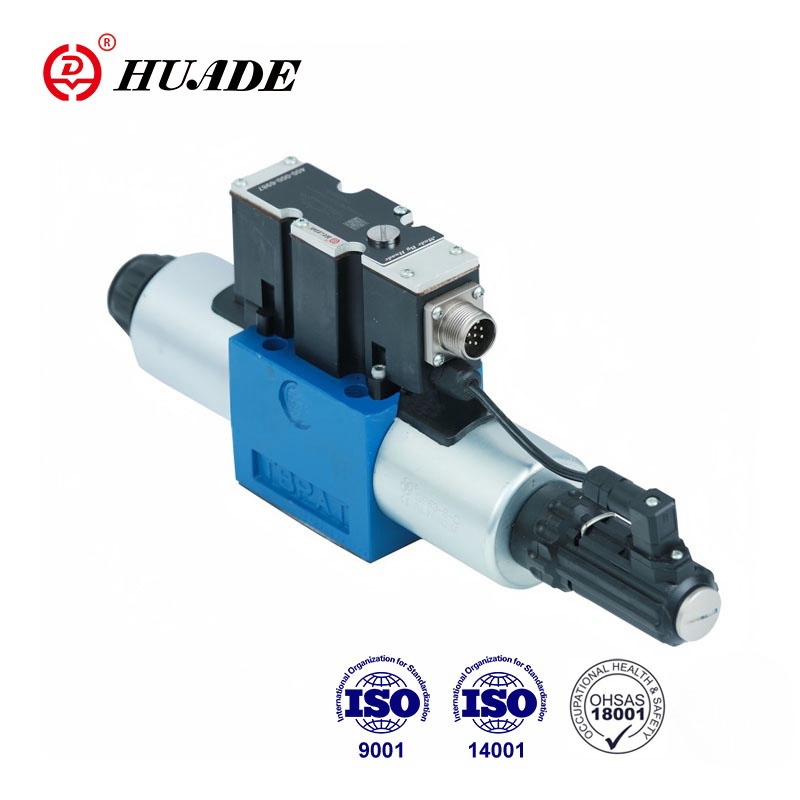

Válvula direccional proporcional 4Wree-2x

Huafilter suministra principalmente la válvula direccional proporcional de la marca Huade 4WREE-2X. La válvula proporcional de Huade tiene las características de una apariencia hermosa y fácil de usar. Al presentar la tecnología avanzada de Rexroth, la válvula 4WREE-2X tiene un rendimiento de alto costo y es un sustituto de bajo costo para la misma serie de productos de Rexroth. Como distribuidor aprobado de Huade Hydraulic, brindamos servicios de ventas profesionales y soporte técnico.

Enviar Consulta Descargar PDF

Descripción del Producto

Esta válvula 4WREE-2X es una válvula direccional proporcional de acción directa operada por un solenoide proporcional para controlar el flujo y la dirección del flujo del fluido hidráulico. El control del electroimán se puede lograr a través del amplificador incorporado. El rendimiento del producto es compatible con la serie 4Wree-2X de Rexroth.

Parámetro del producto de la válvula direccional proporcional 4WREE-2X

Hidráulico
Tamaño		6	10
Presión de funcionamiento	Puertos A 、 P 、 B	31.5	31.5
	Puerto t	21	21
Flujo nominal qvnom en △ p = 1mpa (l/min)		8、16、32	25、50、75
Max. Flujo permitido (L/min)		80	180
Grado de contaminación (μm)		≤20 (recomendar 10)
Histéresis(%)		≤0.1
El tramo de reversión (%)		≤0.05
Sensibilidad de respuesta (%)		≤0.05
Fluido a presión		Aceites minerales, éster fosfato
Rango de viscosidad mm2/s		20 a 380
Rango de temperatura ambiente (℃)	4wre	-20 a +70
	4wree	-20 a +50
Peso (kg)	4wre	2.2	6.3
	4wree	2.4	6.5

Electrical (Electrónica integrada)
Tamaño		6	10
Tipo de suministro		corriente continua	corriente continua
Voltaje nominal (v)		24
Corriente nominal del solenoide (a)		2.5
Resistencia a la bobina solenoide (Ω)	Resistencia de la bobina a 20 ℃)	2.7	3.7
		4.05	5.55
Deber		100%
Temperatura máxima.		a 150
Aislamiento a DIN40050		IP65
Datos técnicos del amplificador asociado
Amplificador asociado	4wre	HD-VT-VRPA2 -.- 1x/	HD-VT-VRPA2 -.- 1x/
	4wree	HD-VT-4WREE6-2X	HD-VT-4WREE10-2X
Voltaje de suministro	Voltaje nominal VDC	24
	Valor de limitación más bajo V	19.4
	Valor limitante superior V	35
Potencia del amplificador	IMAX A	<2
	Impulso actual a	3

Característica del producto y aplicación de la válvula direccional proporcional 4WREE-2X

Características:

▶ Válvula direccional proporcional controlada directamente para el control de la dirección y la magnitud de un flujo

▶ Para el montaje de la subplaca

▶ Comentarios de posición eléctrica

▶ carrete de control centrado en la primavera

▶ Tipo 4WREE, Electrónica de válvulas integrada con interfaz A1 o F1

▶ La actuación es por solenoides proporcionales con hilo central y bobina extraíble

▶ Válvula y control electrónico de una fuente

Solicitud:

La válvula proporcional 4WREE-2X se puede usar en varios campos, como máquinas herramientas, industria ligera, metalurgia, minería, aeroespacial, etc.

Sección y símbolo de la válvula direccional proporcional 4WREE-2X

Las válvulas direccionales proporcionales 4/2 y 4/3 son componentes controlados directamente del diseño de montaje de la subplaca.

Son operados por solenoides proporcionales con hilo central y bobina extraíble. Los solenoides se controlan opcionalmente por Electrónica de control integrado.

Descripción funcional:

Con los solenoides (5 y 6), des-energía, el carrete de control (2) se mantiene en la posición central mediante los resortes de compresión (3 y 4)

Operación directa del carrete de control (2) energizando uno de los solenoides proporcionales, p. control del solenoide "B" (6)

→ Movimiento del carrete de control (2) a la izquierda en proporción a la señal de entrada eléctrica

→ Conexión de P a A y B a T a través de orificios como secciones transversales con características de flujo progresivo

Des-la energía del solenoide (6)

→ El carrete de control (2) se devuelve a la posición central a través del resorte de compresión (3)

HD-4WREE ... A-2X

En la condición desenteredada, el carrete (2) se mantiene en una posición central mecánica mediante los resortes de retorno del solenoide. ¡Esto, para el símbolo del carrete "V", no se relaciona con la posición central hidráulica! Cuando se cierra el circuito de control de circuito cerrado de la válvula eléctrica, el carrete se coloca en la posición central hidráulica.

Diseño:

La válvula básicamente consiste en:

• carcasa (1) con cara de monteinq

• Control de carrete (2) con resortes de compresión (3 y 4)

• Solenoides (5 y 6) con hilo central

• Cosicione el transductor (7)

• Electrónica de control integrado opcional (8)

• Se puede acceder al ajuste mecánico de punto cero (9) a través de la PG 13.5 y se puede acceder al punto cero eléctrico a través de la PG 7 (10) (Tipo 4WREE)

Símbolo de válvula direccional proporcional 4WREE-2X
