¿Qué es una válvula de 2 vías en un sistema hidráulico?

Los sistemas hidráulicos son la columna vertebral de innumerables aplicaciones industriales, desde equipos de construcción y maquinaria de fabricación hasta sistemas aeroespaciales y componentes automotrices. En el corazón de estos sistemas se encuentra una red de válvulas que controlan el flujo, la presión y la dirección del fluido hidráulico. Entre estos componentes críticos, la válvula de 2 vías se erige como uno de los elementos más fundamentales pero esenciales en el diseño de circuitos hidráulicos.

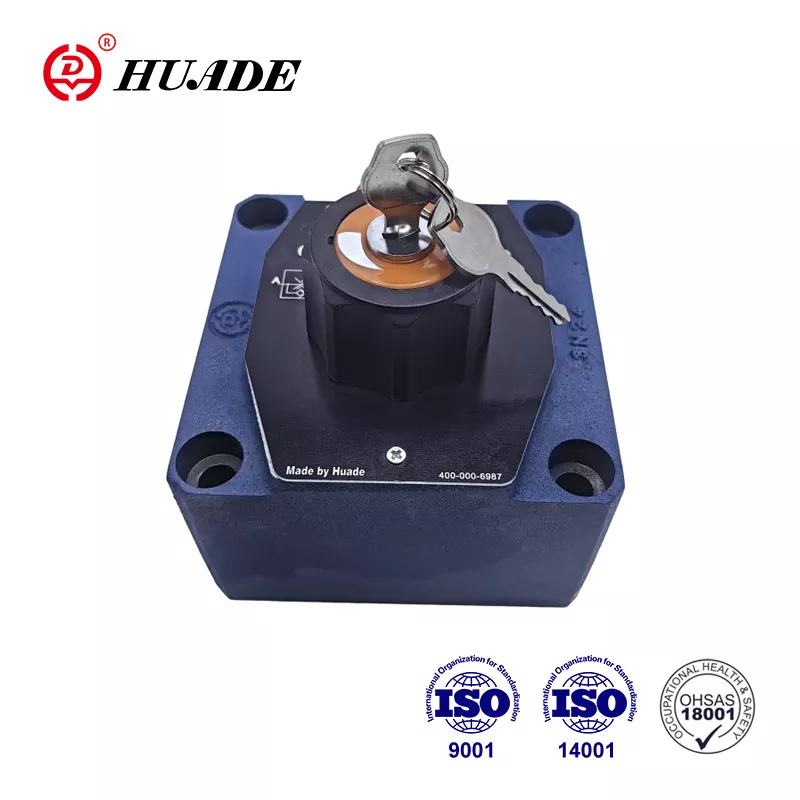

¿Qué es unVálvula de 2 vías?

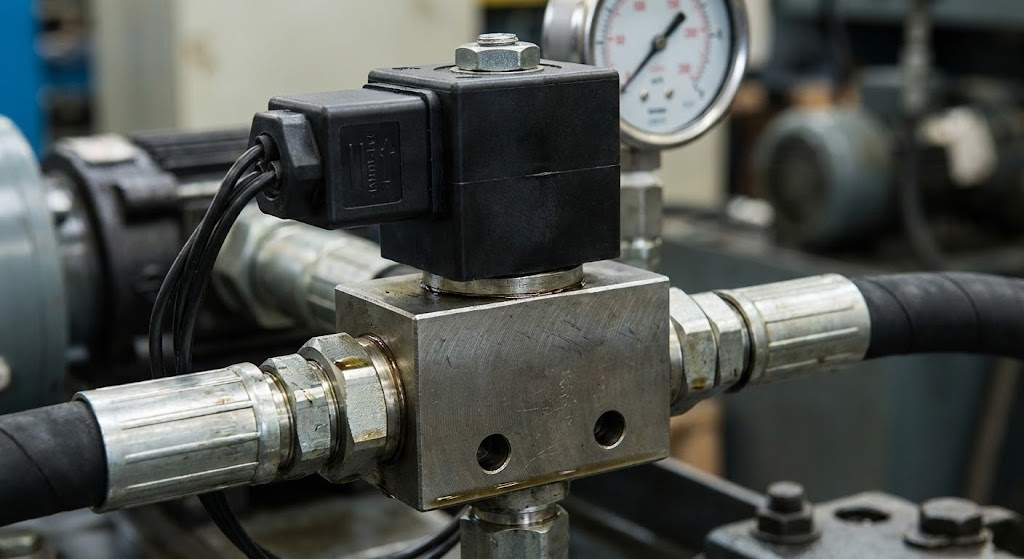

Una válvula de 2 vías, también conocida como válvula de dos puertos, es un componente hidráulico simple pero crucial que controla el flujo de fluido a través de una ruta de flujo único. A diferencia de las válvulas multiproceso más complejas, una válvula de 2 vías tiene exactamente dos puntos de conexión: un puerto de entrada y un puerto de salida. Este diseño directo lo convierte en la solución perfecta para aplicaciones básicas de control de flujo donde necesita permitir o bloquear el flujo de fluido por completo.

El principio fundamental detrás de una válvula de 2 vías es la operación binaria: está completamente abierto o completamente cerrado. Cuando está abierto, el fluido hidráulico puede fluir libremente desde la entrada a la salida. Cuando está cerrada, la válvula crea un sello completo, evitando cualquier movimiento de fluido a través del sistema. Esta funcionalidad de encendido/apagado hace que las válvulas de 2 vías sean indispensables para aplicaciones que requieren un control de flujo preciso y el aislamiento del sistema.

Cómo funcionan las válvulas de 2 vías en los sistemas hidráulicos

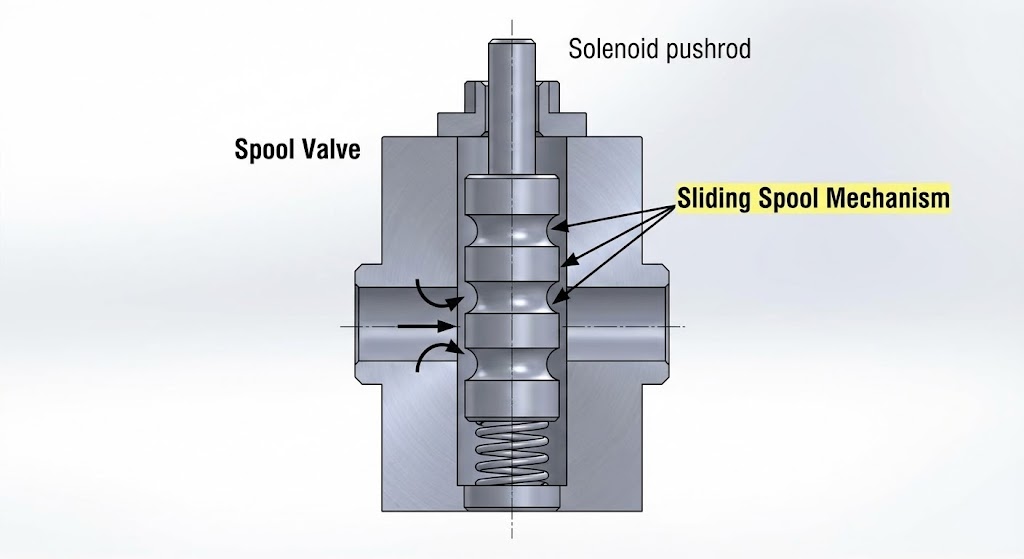

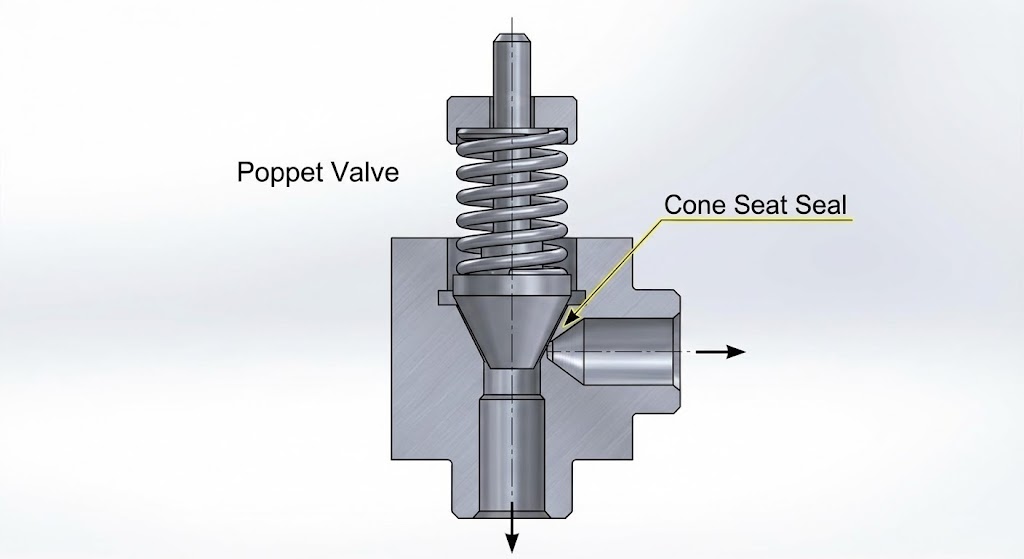

La operación de una válvula de 2 vías depende de su mecanismo interno, que generalmente involucra un elemento móvil como un Poppet, Ball o carrete. Cuando la válvula recibe una señal de actuación, ya sea manual, neumática, hidráulica o eléctrica, este elemento interno se mueve para abrir o cerrar la ruta de flujo.

En la posición cerrada, el elemento de la válvula crea un sello apretado contra un asiento de la válvula, bloqueando efectivamente el flujo de fluido. El sello debe ser lo suficientemente robusto como para soportar la presión de funcionamiento del sistema sin fugas. Cuando se accede a la posición abierta, el elemento de la válvula se aleja del asiento, creando un pasaje claro para que el fluido hidráulico fluya.

El tiempo de respuesta y las características de flujo de una válvula de 2 vías son factores críticos en el rendimiento del sistema. Las válvulas hidráulicas de 2 vías modernas están diseñadas para proporcionar capacidades de conmutación rápidas con una caída de presión mínima cuando se abre, lo que garantiza un funcionamiento eficiente del sistema y un control preciso.

Tipos de válvulas de 2 vías

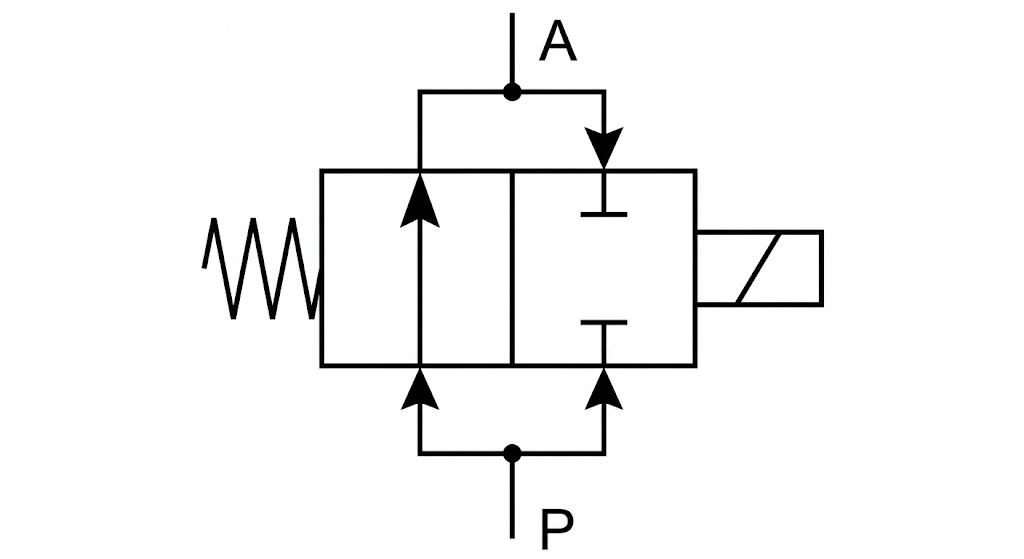

Normalmente abierto frente a normalmente cerrado

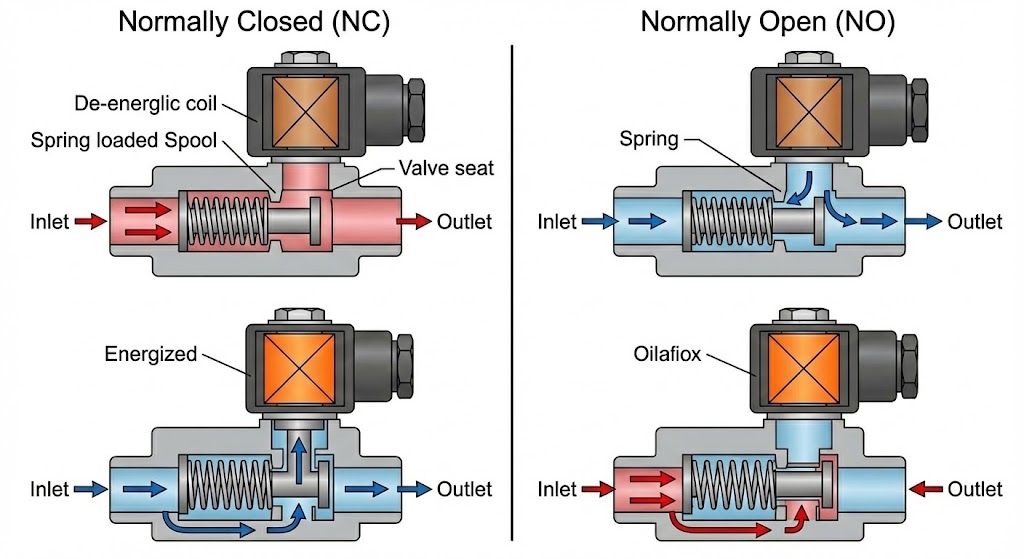

Las válvulas de 2 vías se clasifican en función de su estado predeterminado cuando no se acceden. Normalmente las válvulas cerradas (NC) permanecen cerradas hasta que se activan, lo que las hace ideales para aplicaciones de seguridad donde el flujo debe bloquearse de forma predeterminada. Normalmente, las válvulas abiertas (no) permiten el flujo en su estado de reposo y cierran cuando se activan, adecuados para aplicaciones donde el flujo continuo es la norma.

Métodos de actuación

Válvulas manuales de 2 vías: operadas a mano a través de palancas, perillas o botones. Estos se usan comúnmente en aplicaciones donde se requiere intervención humana para el control del sistema.

Válvulas operadas por solenoides: válvulas controladas eléctricamente que usan fuerza electromagnética para accionar el elemento de la válvula. Ofrecen tiempos de respuesta rápidos y pueden integrarse fácilmente en los sistemas de control automatizados.

Válvulas operadas por el piloto: estas válvulas usan presión hidráulica para actuar el elemento de la válvula principal, haciéndolas adecuadas para aplicaciones de alta presión donde la operación del solenoide directo podría ser poco práctico.

Válvulas neumáticas: accionadas por aire comprimido, estas válvulas a menudo se usan en entornos donde los componentes eléctricos pueden representar riesgos de seguridad.

Aplicaciones en sistemas hidráulicos

Las válvulas de 2 vías sirven numerosas funciones críticas en varias aplicaciones hidráulicas:

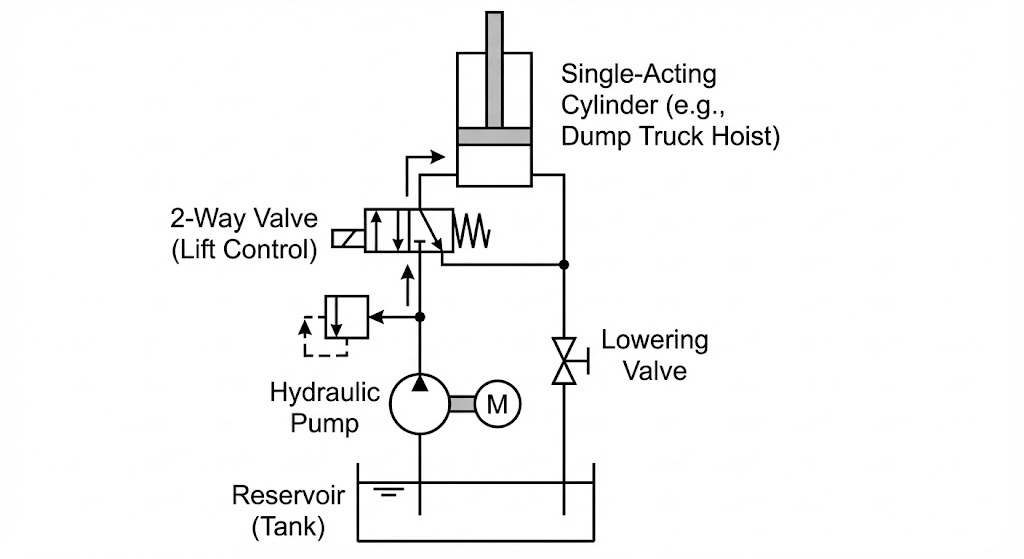

Uno de los usos principales de las válvulas de 2 vías es el aislamiento del sistema. Pueden apagar completamente el flujo hidráulico a ramas de circuito específicas, lo que permite el trabajo de mantenimiento o los procedimientos de apagado de emergencia. En equipos hidráulicos móviles, como excavadoras o grúas, las válvulas de 2 vías proporcionan funciones de seguridad cruciales al aislar movimientos peligrosos cuando los operadores realizan mantenimiento.

Mientras que las válvulas de 2 vías son principalmente dispositivos encendido/apagado, juegan un papel vital en las estrategias de control de flujo. Al ciclar rápidamente entre posiciones abiertas y cerradas, pueden regular efectivamente las tasas de flujo promedio en los sistemas de control de modulación de ancho de pulso (PWM). Esta técnica es cada vez más común en los sistemas hidráulicos modernos que buscan una eficiencia mejorada y un control preciso.

Soporte de control direccional

En combinación con otras válvulas, las válvulas de 2 vías contribuyen a esquemas de control direccional complejos. Pueden aislar actuadores o ramas de circuito específicos, permitiendo que otras válvulas direccionales funcionen de manera más efectiva y segura.

Alivio de presión y seguridad

Las válvulas especializadas de alivio de presión de 2 vías protegen los sistemas hidráulicos de las condiciones de sobrepresión. Estas válvulas permanecen cerradas bajo presiones operativas normales, pero se abren automáticamente cuando la presión del sistema excede los límites seguros, lo que dirige el exceso de fluido al depósito.

Ventajas de las válvulas de 2 vías

La simplicidad de las válvulas de 2 vías aporta varias ventajas significativas al diseño del sistema hidráulico:

Confiabilidad: con menos piezas móviles que las válvulas de puerto múltiple, las válvulas de 2 vías generalmente ofrecen una excelente confiabilidad y longevidad. Su diseño simple reduce la probabilidad de falla mecánica y hace que el mantenimiento sea sencillo.

Rentabilidad: la simplicidad básica de diseño y fabricación de las válvulas de 2 vías las hace muy rentables en comparación con los tipos de válvulas más complejos. Esta asequibilidad los hace atractivos para las aplicaciones donde las limitaciones presupuestarias son importantes.

Respuesta rápida: muchas válvulas de 2 vías, particularmente versiones operadas por solenoides, ofrecen tiempos de conmutación extremadamente rápidos. Esta capacidad de respuesta rápida es crucial en las aplicaciones que requieren tiempo y control precisos.

Apagado apretado: cuando se diseñan y mantiene adecuadamente, las válvulas de 2 vías proporcionan excelentes capacidades de sellado, evitando la fuga interna que podría comprometer la eficiencia o la seguridad del sistema.

Versatilidad: a pesar de su simplicidad, las válvulas de 2 vías se pueden adaptar a numerosas aplicaciones a través de diversos métodos de actuación, materiales y configuraciones.

Consideraciones de selección

Elegir la válvula de 2 vías derecha para una aplicación hidráulica requiere una cuidadosa consideración de varios factores:

Calificación de presión: la válvula debe ser capaz de manejar la presión de funcionamiento máxima del sistema con un margen de seguridad adecuado. La subvaloración puede conducir a la falla de la válvula y posibles riesgos de seguridad.

Capacidad de flujo: el coeficiente de flujo de la válvula (CV) debe ser suficiente para manejar la velocidad de flujo requerida sin una caída de presión excesiva. Las válvulas de menor tamaño pueden crear cuellos de botella del sistema y reducir la eficiencia.

Tiempo de respuesta: aplicaciones que requieren válvulas de necesidad de conmutación rápida con características de respuesta rápidas. El método de actuación influye significativamente en el tiempo de respuesta.

Entorno operativo: factores como la temperatura, los niveles de contaminación y la vibración afectan la selección de la válvula. Los entornos duros pueden requerir materiales especializados o características de protección.

Integración de control: el método de actuación de la válvula debe ser compatible con la arquitectura de control del sistema. Los sistemas modernos a menudo requieren válvulas con capacidades de retroalimentación electrónica.
