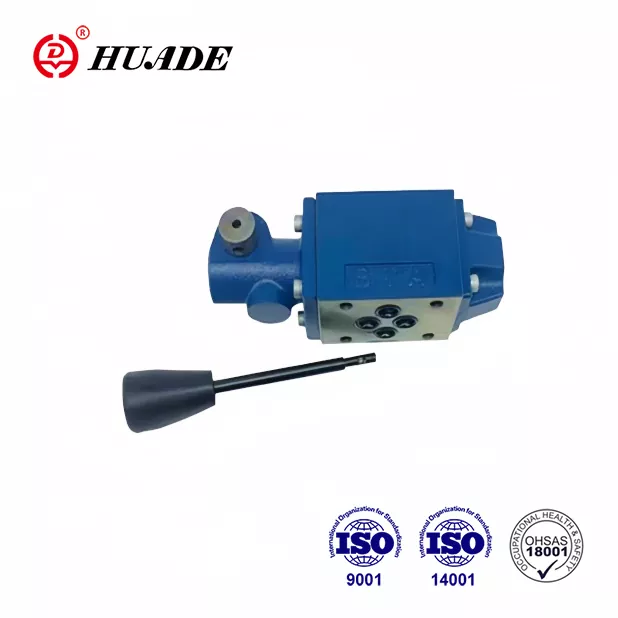

Las válvulas WMM 6 pueden reemplazar completamente el mismo modelo de Rexroth® gracias a dos experiencias de cooperación a largo plazo entre Huade y Rexroth. El precio de Huade® WMM 6 es más razonable. Es competitivo con buena calidad y precio más bajo. Huade opera más de 750 equipos de producción importados de EE. UU., Japón, Alemania y Suiza. Pone gran énfasis en la calidad con un sistema de pruebas muy estricto. La fábrica ha pasado ISO9001, ISO14001 y OH SAS18001. Es una marca nacional confiable en China. Las válvulas hidráulicas de Huade se utilizan ampliamente en la industria militar y otros campos debido a su rendimiento superior.
|
Datos técnicos (Para aplicaciones fuera de estos parámetros ¡consúltenos!) |
|||||
|
Tamaño |
6 |
10 |
16 |
25 |
|
|
Máximo |
puerto A. B. P (㎫) |
a 31,5 |
a 35 |
||
|
puerto T (㎫) |
a 16 |
a 15 |
a 25 |
a 25 |
|
|
Flujo máximo (L/min) |
a 60 |
a 100 |
a 300 |
a 450 |
|
|
Sección transversal de flujo (posición de control 0) |
para el símbolo Q, 6% de la sección transversal nominal |
para el símbolo Q, V, 16% de la sección transversal nominal |
|||
|
Fluido a presión |
Aceites minerales (para sello NBR) o |
||||
|
Rango de temperatura del fluido a presión (℃) |
-30～+80 |
||||
|
Rango de viscosidad (mm2/s) |
2,8 a 500 |
||||
|
Peso (kg) |
aprox.1.4 |
aprox.3.3 |
aprox.8 |
aprox.17 |
|
|
Control de potencia en la manija (N) |
sin presión de retorno aprox.20 |
con retén aprox.16~23 |
approx.75 |
aprox.120 |
|
Características:
▶ Válvula de corredera direccional de accionamiento directo con palanca manual
▶ Con retorno por resorte o retén, opcional
▶ Para montaje sobre placa
▶ Tamaño pequeño, gran capacidad de flujo y buena confiabilidad
▶ Patrón de conexiones según Din 24 340 forma A, ISO 4401 y CETOP - RP 121H
Solicitud:
La válvula direccional tipo WMM 6 se puede utilizar junto con otras válvulas sándwich del mismo tamaño. Es ampliamente utilizado en maquinaria de construcción, maquinaria química, maquinaria industrial ligera, locomotoras y otras industrias.
Las válvulas direccionales WMM 6 son válvulas de carrete direccionales accionadas por palanca manual. Controlan el inicio, la parada y la dirección de un flujo.
Las válvulas direccionales se componen básicamente de una carcasa①, una palanca manual②, un grupo de control ③ y uno o dos resortes de retorno④. En estado inactivo, el carrete de control ③ se mantiene en punto muerto o en su posición inicial mediante los resortes de retorno ④. La corredera de mando③ se acciona mediante la palanca manual ②, que actúa a través de una articulación y el pasador⑤ directamente sobre la corredera de mando ③. De este modo, la corredera sale de su posición de reposo a la posición de conmutación deseada. Una vez devuelta la palanca manual ② a la posición de conmutación cero, la corredera ③ vuelve a la posición neutra mediante los resortes de retorno ④.

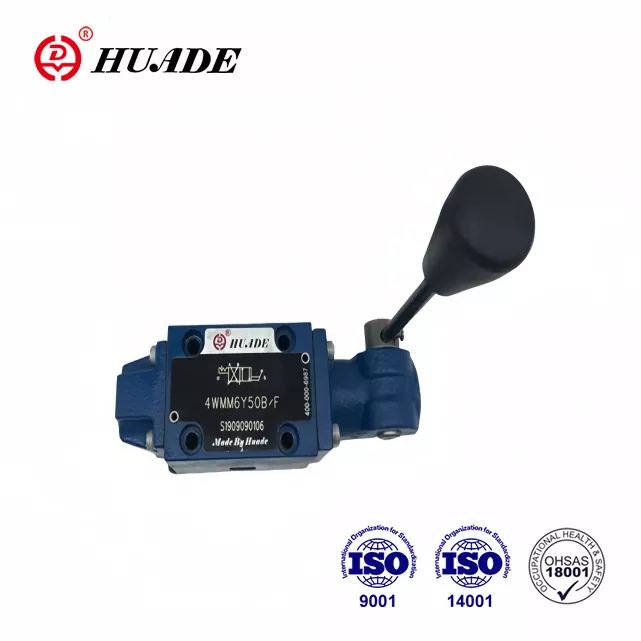

Tipo 4WMM../F.. (con retén)
Estas válvulas son válvulas de control direccional de 2 o 3 posiciones que están equipadas con un retén que opera en todas las posiciones conmutadas.
Vista en corte del tipo WMM 6
