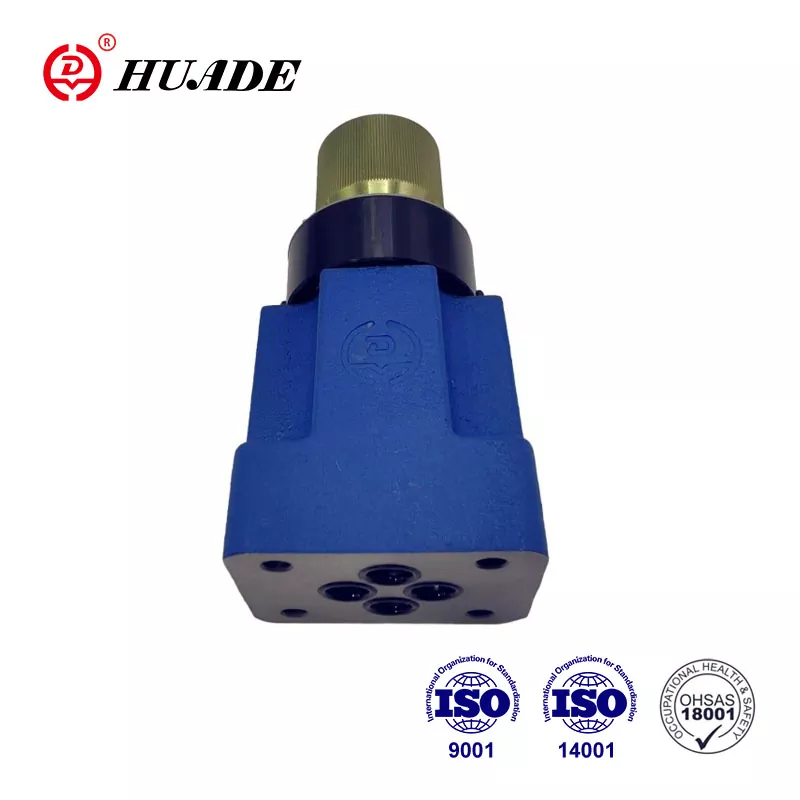

Válvula de control de flujo hidráulico de 2 vías: una guía completa

Una válvula de control de flujo hidráulico de 2 vías es un componente crucial en los sistemas hidráulicos que controla qué tan rápido se mueve el fluido a través de un circuito. Piense en ello como un grifo de agua: puede girarlo para controlar la cantidad de agua que fluye. En los sistemas hidráulicos, estas válvulas controlan la velocidad de las máquinas como excavadoras, máquinas de moldeo por inyección y equipos de fábrica.

Por qué el control de flujo es importante en los sistemas hidráulicos

En cualquier sistema hidráulico, tres cosas son esenciales:

• Presión- Determina cuánta fuerza o poder obtienes
• Dirección- Controla de qué manera se mueven las cosas
• Fluir- Controla qué tan rápido se mueven las cosas

¿Cómo funciona una válvula de control de flujo hidráulico de 2 vías?

Partes básicas de la válvula

Cada válvula de control de flujo hidráulico de 2 formas tiene estas partes principales:

• Cuerpo de válvula- La carcasa externa que se conecta a sus líneas hidráulicas
• Abertura del acelerador- Un pequeño espacio que fluye fluido
• Elemento de control- se mueve para hacer que la brecha sea más grande o más pequeña
• Mecanismo de ajuste- le permite controlar la válvula (perilla manual o señal eléctrica)
• Primavera- Ayuda a que la válvula regrese a su posición inicial

La ciencia detrás del control de flujo

Cuando el fluido hidráulico fluye a través de una pequeña abertura, crea resistencia. Este principio de control de velocidad hidráulica es lo que hace que estas válvulas funcionen. La fórmula básica es:

Esto significa:

• Apertura más grande = más flujo = velocidad más rápida
• Apertura más pequeña = menos flujo = velocidad más lenta
• Mayor presión = más flujo (si la apertura se mantiene igual)

Para aplicaciones de válvulas de cilindro hidráulico, esta relación controla directamente qué tan rápido se mueve el pistón. En los sistemas de control de motores hidráulicos, determina la velocidad de rotación.

¿Cuáles son los tipos de válvulas de control de flujo hidráulico de 2 vías?

1. Válvulas de acelerador simples (no compensadas)

Estos son el tipo más básico. Funcionan como un grifo de agua manual:

Cómo funcionan:Ajuste manualmente una perilla para cambiar el tamaño de apertura

Lo mejor para:Aplicaciones simples donde la velocidad exacta no es crítica

2. Válvulas de control de flujo compensadas por presión

Estos son mucho más inteligentes. Se ajustan automáticamente para mantener constante el flujo incluso cuando cambia la presión.

Cómo funcionan:Un mecanismo especial en el interior mantiene la diferencia de presión en la apertura del acelerador constante

Lo mejor para:Máquinas de precisión, líneas de producción automatizadas

3. Válvulas compensadas por presión y temperatura compensada

Estos son el tipo más avanzado. Se ajustan tanto para los cambios de presión como de temperatura.

Cómo funcionan:Los materiales especiales en el interior responden a los cambios de temperatura y ajustan automáticamente la válvula

Lo mejor para:Aeroespacial, equipo de prueba, aplicaciones críticas

¿Qué método de control debe elegir para su válvula de control de flujo hidráulico?

Control manual

Que es:Ruedas de mano, perillas o tornillos que giras a mano

Cuándo usar:Máquinas simples que no necesitan control automático

Ejemplos:Equipo de taller básico, prensas manuales

Control eléctrico

Válvulas solenoides (encendido/apagado)

• Función:Control de encendido/apagado simple como un interruptor de luz
• Bueno para:Operaciones básicas de inicio/parada
• Limitación:No se puede proporcionar un control de velocidad suave

Válvulas proporcionales

• Función:Control suave basado en señales eléctricas (0-10V o 4-20 mA)
• Tiempo de respuesta:50-80 Hz (lo suficientemente rápido para la mayoría de las aplicaciones)
• Bueno para:Moldeo por inyección, automatización general

Válvulas de servo

• Función:Control ultra preciso con retroalimentación de posición
• Tiempo de respuesta:150-200 Hz (muy rápido)
• Bueno para:Aeroespacial, fabricación de alta precisión

Comparación de rendimiento

Tipo de control	Exactitud	Velocidad	Costo	El mejor uso
Manual	Bajo	Lento	Bajo	Equipo simple
Solenoide	Bajo	Rápido	Bajo	Control de encendido/apagado
Proporcional	Medio-alto	Medio	Medio	Automatización general
Servo	Muy alto	Muy rápido	Alto	Aplicaciones de precisión

Instalación y diseño del sistema

¿Dónde se debe instalar una válvula de control de flujo de 2 vías?

Puede instalar válvulas de control de flujo de tres maneras:

Control de entrada (medidor)

• Controla el aceite en el cilindro
• Bueno para cargas positivas (como levantar)
• Riesgo: puede causar cavitación si no está diseñado correctamente

Control de salida (medidor)

• Controla el aceite que sale del cilindro
• Bueno para cargas negativas (como bajar objetos pesados)
• Proporciona un mejor control pero mayor presión

Control de la derivación

• Envía aceite extra al tanque
• Menos eficiente pero más simple
• Bueno para aplicaciones que necesitan velocidad variable

Consejos de diseño para el mejor rendimiento

• Tamaño correctamente:Elija válvulas que funcionen al 20-80% de su apertura máxima
• Mantenga el aceite limpio:Use la filtración adecuada (estándar ISO 4406)
• Considere la temperatura:Asegúrese de que las válvulas funcionen en su rango de temperatura
• Plan de mantenimiento:Deje el espacio para el ajuste y el reemplazo de la válvula

Aplicaciones del mundo real

Equipo de fabricación

Máquinas de moldeo por inyección

• Use válvulas proporcionales para un control de velocidad preciso
• Múltiples etapas de velocidad para diferentes partes del ciclo
• Ahorra energía y mejora la calidad del producto

Herramientas

• Enfoque rápido, alimentación lenta, ciclos de retorno rápido
• Válvulas operadas por cámara para conmutación de velocidad automática
• Mejora el acabado superficial y la vida útil de la herramienta

Equipo móvil

Excavadoras y cargadores

• Compartir flujo entre múltiples funciones
• Sistemas de detección de carga para la eficiencia
• Control de operador suave

Grúas y equipos de elevación

• Las válvulas de retención de carga evitan la disminución no controlada
• Control de velocidad preciso para la seguridad
• Capacidad de reducción de emergencia

Aeroespacial y defensa

• Válvulas de servo livianas
• Alta confiabilidad en condiciones extremas
• Control preciso para superficies de vuelo

Elegir la válvula correcta: una guía paso a paso

Los principales fabricantes y productos

Marcas líderes

Bosch rexroth

• Válvulas de la serie 2frm y 2Fre
• Estándar de la industria para la precisión
• Excelente soporte técnico

Parker Hannifin

• Serie de flujo de color con anillos de ajuste codificados por colores
• Amplia gama de tamaños y opciones
• Buena disponibilidad en todo el mundo

Hidrato de puerto

• Válvulas de la serie DSJ y SF
• Diseño modular para una fácil integración
• Capacidades de alta presión

Comedia

• Válvulas de cartucho (serie SICV)
• Diseños de ahorro de espacio
• Capacidades multifuncionales

Danfoss

• Grupos de válvulas proporcionales de PVG
• Diseñado para equipos móviles
• Soluciones personalizables

Qué buscar al comprar

• Las especificaciones técnicas coinciden con sus necesidades
• Buena documentación técnica
• Servicio y soporte local
• Tiempos de entrega razonables
• Fijación de precios competitivos
• Confiabilidad comprobada en su industria

Tendencias futuras en la tecnología de control de flujo

Válvulas inteligentes e integración de IoT

Las válvulas modernas se están volviendo más inteligentes con:

• Sensores incorporados para el monitoreo
• Capacidades de comunicación inalámbrica
• Alertas de mantenimiento predictivo
• Ajuste y monitoreo remotos

Materiales avanzados

Los nuevos materiales están haciendo válvulas:

• Más resistente al desgaste
• Mejor en temperaturas extremas
• Más duradero
• Más eficiente

Enfoque de eficiencia energética

Los nuevos diseños se centran en:

• Reducir el desperdicio de energía
• Mejor gestión del calor
• Calificaciones de eficiencia mejoradas
• Cumplimiento ambiental

Problemas y soluciones comunes

Problema	Solución
La velocidad varía con la carga	Actualizar a la válvula compensada por presión
Mal tiempo de respuesta	Verifique el aire en el sistema, considere servo Valve
Caza de válvulas u oscilación	Agregar amortiguación, verificar la rigidez del sistema
Generación de calor excesiva	Verifique el dimensionamiento de la válvula, considere el control de derivación
Rendimiento inconsistente	Mejorar la filtración de aceite, verificar los componentes desgastados

Mantenimiento y solución de problemas

Tareas de mantenimiento regulares

• Verifique la limpieza del aceite- Cambiar filtros regularmente
• Monitorear la temperatura de funcionamiento- Mantenga dentro de los límites del fabricante
• Inspeccionar por fugas externas- Dirección inmediatamente
• Tiempos de respuesta de prueba- Comparar con las mediciones de referencia
• Calibrar señales de control- Asegurar la precisión con el tiempo

Señales de advertencia para vigilar

• Respuesta lenta
• Velocidades inconsistentes
• Ruidos inusuales
• Fuga externa
• Calor excesivo

Consideraciones de costos

Costos iniciales

• Válvulas de acelerador simples: $ 50- $ 200
• Válvulas proporcionales: $ 300- $ 1,500
• Válvulas de servo: $ 1,000- $ 5,000+

Costos a largo plazo

• Ahorro de eficiencia energética
• Mantenimiento reducido
• Calidad mejorada del producto
• Menos tiempo de inactividad

Factores de ROI

• Mejoras de velocidad de producción
• Consistencia de calidad
• Ahorro de energía
• Reducción de mantenimiento

Conclusión

Las válvulas de control de flujo hidráulico de 2 formas son esenciales para controlar la velocidad en los sistemas hidráulicos. La clave es elegir el tipo correcto para su aplicación:

• Válvulas de acelerador simplesPara aplicaciones básicas de bajo costo
• Válvulas compensadas por presiónPara un rendimiento consistente
• Válvulas de servopara las necesidades de mayor precisión

Recuerde que la válvula es solo una parte de su sistema hidráulico. El éxito depende del diseño adecuado del sistema, el tamaño correcto, el buen mantenimiento y la elección de componentes de calidad de fabricantes acreditados.

El costo de elegir mal: ¿Qué sucede cuando te equivocas?

Seleccionar la válvula de control de flujo incorrecta puede conducir a problemas graves y consecuencias costosas:

Problemas de rendimiento:

• Velocidades inconsistentes- Sus máquinas no funcionarán de manera confiable
• Productos de mala calidad- procesos de fabricación inconsistentes
• Riesgos de seguridad- El comportamiento impredecible de la máquina puede causar accidentes

Impacto financiero:

• Desperdicio de energía- Las válvulas mal coincidentes pueden aumentar el consumo de energía en un 15-30%
• Falla del equipo prematuro- El tamaño de la válvula incorrecto causa un desgaste excesivo en bombas, cilindros y motores
• Retrasos de producción- El control de velocidad hidráulica poco confiable conduce al tiempo de inactividad y los plazos perdidos
• Costos de mantenimiento- Las válvulas incorrectas requieren un servicio y reemplazo más frecuentes

Problemas en todo el sistema:

• Acumulación de calor- Las válvulas ineficientes generan exceso de calor, reduciendo la vida útil del aceite
• Daño de la bomba- El control de flujo incorrecto puede causar cavitación de la bomba o sobrecalentamiento
• Desajuste de la válvula de cilindro hidráulico- El tamaño incorrecto daña los sellos y causa fuga interna

Ya sea que esté construyendo una nueva máquina o actualizando una existente, comprender estos fundamentos lo ayudará a tomar la decisión correcta y obtener el mejor rendimiento de su sistema hidráulico.

Recursos adicionales

Para obtener información técnica más detallada, consulte:

• Sitios web del fabricante (Bosch Rexroth, Parker, Hawe)
• ISO 1219 Símbolos hidráulicos estándar
• Manuales de ingeniería hidráulica
• Distribuidores hidráulicos locales para soporte de aplicaciones

Esta guía proporciona una base para comprender las válvulas de control de flujo hidráulico de 2 vías. Para aplicaciones específicas, siempre consulte con ingenieros hidráulicos y siga las recomendaciones del fabricante.
