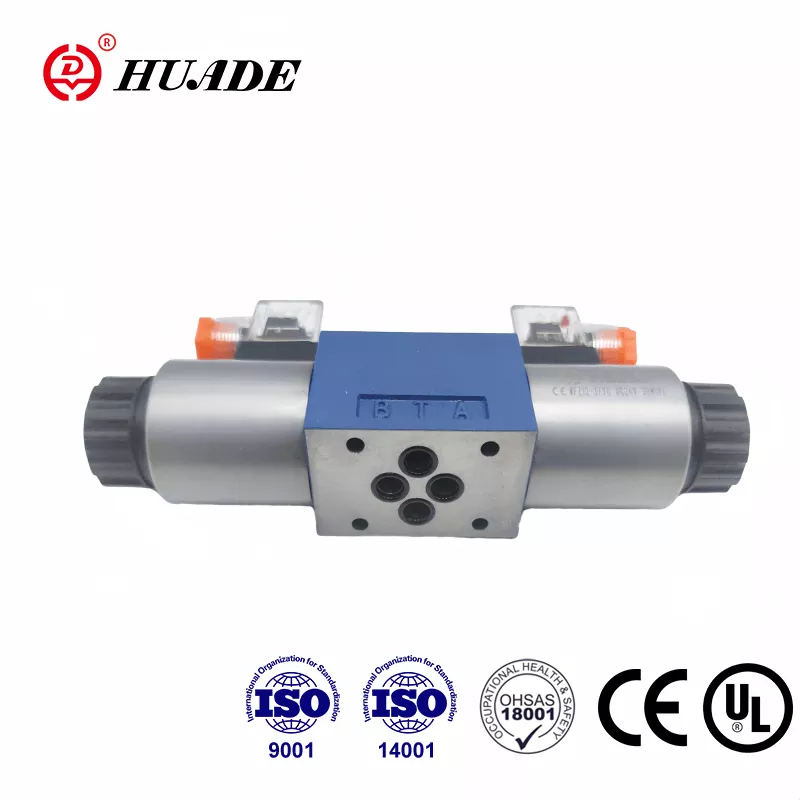

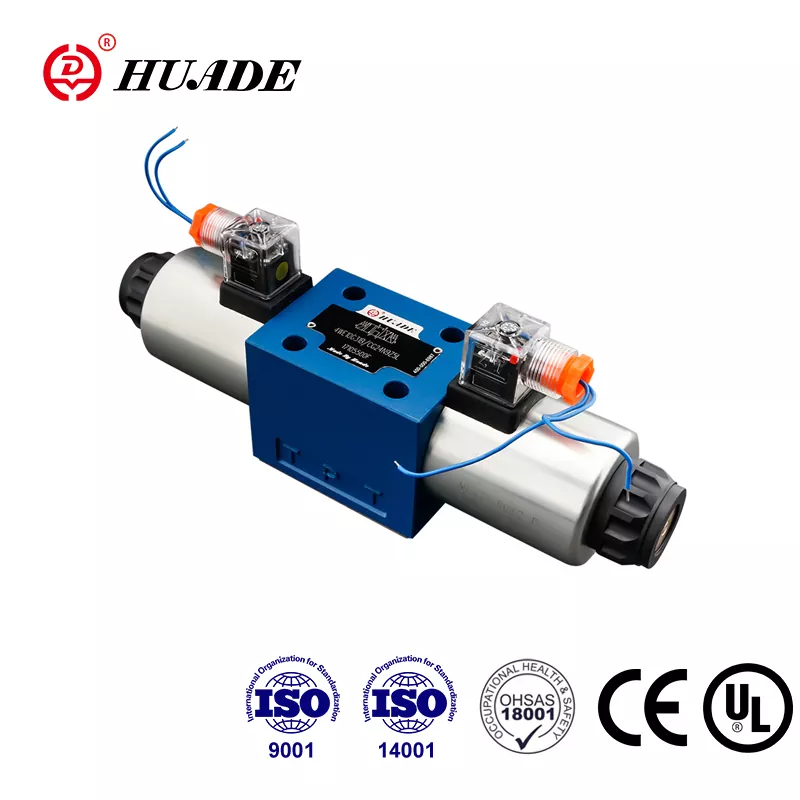

Establecida a través de una asociación estratégica entre los gobiernos chino y alemán en 1979, Huade Hydraulic se ha convertido en un fabricante líder en la industria hidráulica de China. La válvula de corredera direccional Huade® tipo 4WE 10 E puede reemplazar completamente el mismo modelo de Rexroth®. Huade pone gran énfasis en la calidad con más de 750 piezas de equipos de producción avanzados importados de todo el mundo. La serie de válvulas direccionales de solenoide 4WE 10 ha pasado las certificaciones UL. Es más avanzado en tecnología y más duradero que productos similares en esta línea. La fábrica ha pasado ISO9001, ISO14001 y OH SAS18001. Las válvulas direccionales hidráulicas Huade® participan en muchos proyectos nacionales de transformación de equipos técnicos y de defensa debido a su rendimiento confiable.
|
Presión de funcionamiento máx. |
Puertos A.B.P (MPa) |
a 31,5 |
|
Puertos T (MPa) |
16 |
|
|
Flujo máximo (L/min) |
120 |
|
|
Sección transversal (posición de conmutación 0): |
Con símbolo Q aprox.6 % de la superficie nominal |
|
|
fluido a presión |
Aceites minerales (para sello NBR) o éster fosfatado (para sello FPM) |
|
|
Rango de temperatura del fluido a presión (℃) |
-30～+80 |
|
|
Rango de viscosidad (mm2/s) |
2,8~500 |
|
|
Peso (kg) |
Válvula con 1 solenoide |
5.1 (CC), 4.3 (CA) |
|
Válvula con 2 solenoides |
6,7 (CC), 5,1 (CA) |
|
Características:
▶ Válvula de corredera direccional accionada por solenoide directo como versión estándar
▶ Solenoide de CC o CA de clavija húmeda con bobinas extraíbles
▶ Larga vida
▶ Contorno perfecto
▶ Anulación manual opcional
▶ Las bobinas se pueden reemplazar sin abrir la cámara estanca a la presión.
▶ Elección de conexiones eléctricas centrales o individuales
▶ Patrón de conexiones según Din 24 340 forma A, ISO 4401 y CETOP - RP 121H
Las válvulas direccionales 4WE 10 se componen básicamente de una carcasa (1), uno o dos solenoides (2), una corredera de control (3) y uno o dos resortes de retorno (4). En reposo, el carrete de control (3) se mantiene en su posición central o inicial mediante resortes de retorno (4) (excepto en el caso de carretes de impulso). El carrete de control (3) es operado por solenoides de pasador húmedo (2). La fuerza del solenoide (2) actúa sobre el carrete de control (3) y lo mueve desde su posición de reposo hasta la posición final deseada. Esto permite el libre flujo de P a A y de B a T o de P a B y de A a T.
Al desactivar el solenoide (2), el carrete de control (3) regresa a su posición inicial mediante el resorte de retorno (4).
La anulación manual opcional (5) permite mover el carrete de control (3) sin que se energicen los solenoides.
Diagrama de estructura de la serie WE 10 30B
1. El líquido debe filtrarse. La finura mínima del filtro es 20 ㎛.
2. El tanque debe estar sellado y se debe instalar un filtro de aire en la entrada de aire.
3. Productos sin subplaca al salir de fábrica.
4. Los tornillos de fijación de la válvula deben seleccionarse y utilizarse de acuerdo con el libro de muestras.
5. Se requiere que la rugosidad de la superficie unida a la válvula sea 0,8.
6. Se requiere un acabado superficial de la pieza coincidente de 0,01/100 mm.
