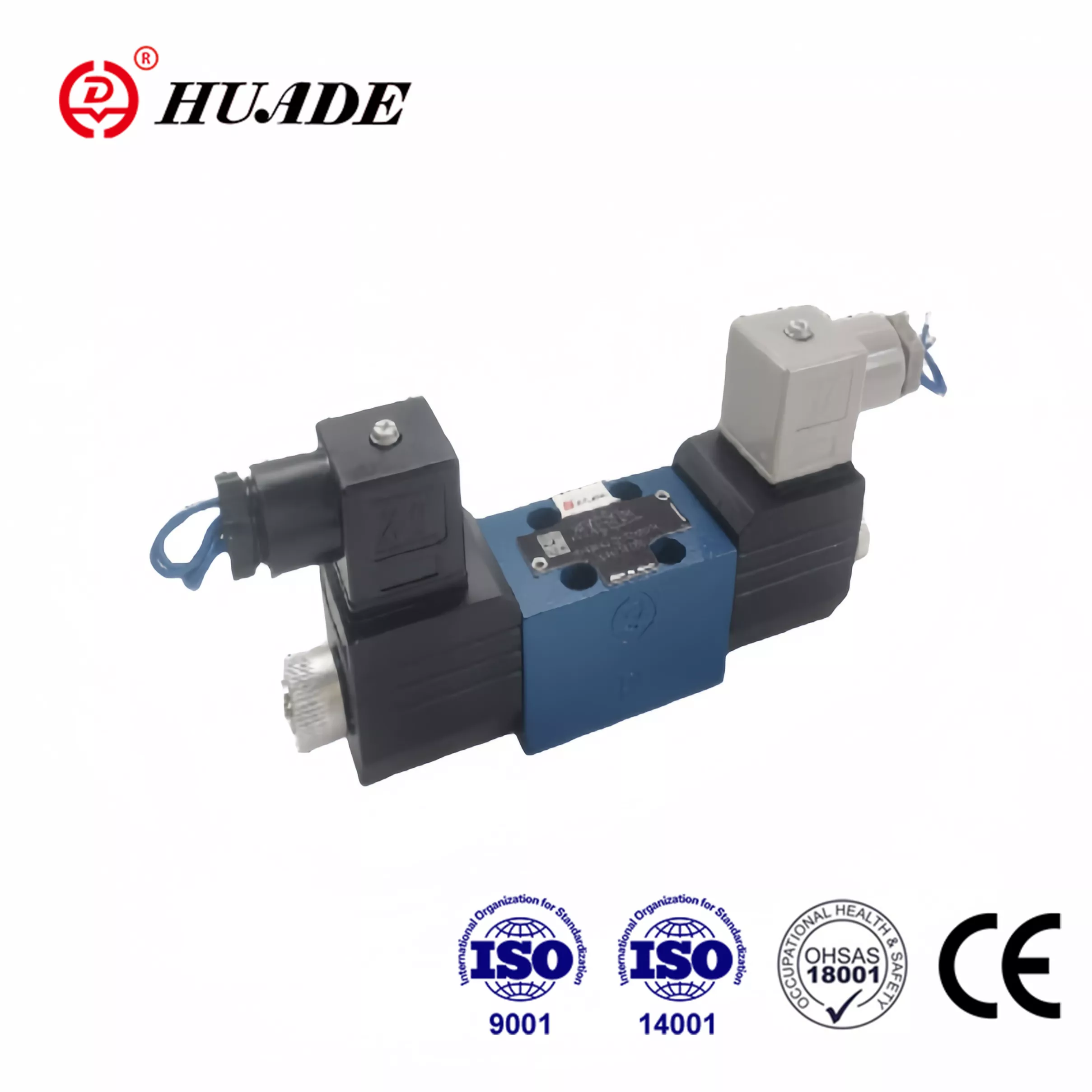

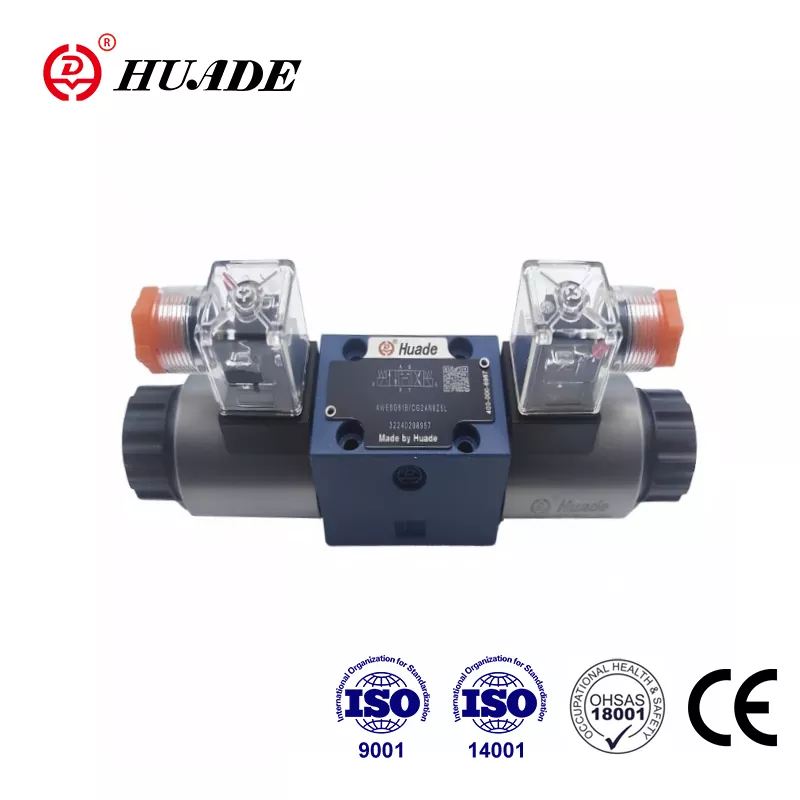

En cooperación estratégica entre los gobiernos chino y alemán desde 1979, Huade ha incorporado tecnología de punta de Rexroth. La válvula de carrete direccional Huade® WE de 4 vías es una alternativa asequible al mismo modelo ofrecido por Rexroth. Huade pone gran énfasis en la calidad. Huade cuenta con un estricto sistema de pruebas para garantizar que cada válvula direccional tenga un rendimiento superior. La serie de válvulas solenoides ha pasado la certificación CE. Las válvulas hidráulicas Huade® se utilizan ampliamente en maquinaria de ingeniería y construcción, metalurgia, máquinas herramienta, protección ambiental, construcción naval, aeroespacial, tránsito ferroviario, petróleo y petroquímico, industria militar y otros campos. Es una marca nacional confiable en China.
|
Datos técnicos hidráulicos |
||
|
Presión máxima de funcionamiento: puertos A, B, P (㎫) |
hasta 21.0 |
|
|
Puerto T（㎫） |
10.0. Con los símbolos A o B, el puerto T debe usarse como puerto de fuga. |
|
|
Flujo máx. (L/min) |
hasta 25 |
|
|
fluido a presión |
Aceite mineral o éster de fosfato. |
|
|
Rango de viscosidad (mm2/s) |
2,8 a 500 |
|
|
Rango de temperatura del fluido a presión (℃) |
-30～+80 |
|
|
Grado de contaminación (㎛) |
Grado de contaminación máximo permitido del fluido hidráulico según NAS 1638 clase 9. Por lo tanto, recomendamos un filtro con una tasa de retención mínima de β≥ 75. |
|
|
Peso (kg) |
Válvula con 1 solenoide 0,9 |
|
|
Datos técnicos eléctricos |
||
|
Tensiones disponibles (V) |
12. 24.220.110R 220R |
|
|
Consumo de energía (W) |
22 |
|
|
Deber |
continuo |
|
|
tiempo de cambio |
ENCENDIDO (ms) |
20 a 30 |
|
APAGADO (ms) |
10 a 20 |
|
|
Máx. temperatura ambiente (℃) |
+50 |
|
|
Máx. temperatura de la bobina (℃) |
+150 |
|
|
Protección según DIN 40 050 |
IP65 |
|
|
Frecuencia de conmutación (ciclos/h) |
15000 |
|
|
En caso de conexión eléctrica, el conductor de protección (PE) debe conectarse según las normas pertinentes. |
||
Características:
▶ Las válvulas direccionales del tipo WE 4 son válvulas direccionales de corredera accionadas por solenoide.
▶ Solenoide de clavija húmeda de corriente continua o alterna
▶ Patrón de conexiones según ISO 4401 y CETOP - RP 121H
Solicitud:
Las válvulas direccionales del tipo WE 4 son válvulas direccionales de corredera accionadas por solenoide. Controlan el inicio, la parada y la dirección de un fluido.
Estas válvulas direccionales constan básicamente de la carcasa (1), uno o dos solenoides (2), el carrete de control (3) y uno o dos resortes de retorno (4).
El carrete de control (3) se mantiene mediante el resorte de retorno (4) en la posición central o inicial (excepto en el caso de carretes retenidos). El carrete de control (3) se acciona mediante solenoides de pasador húmedo (2). En la condición energizada. La fuerza del solenoide (2) actúa a través del émbolo (5) sobre la corredera de control (3) y la desplaza desde su posición de reposo a la posición final deseada. Por lo tanto, se selecciona el patrón de flujo requerido de P a A y de B a Tor de P a B y de A a T. Cuando el solenoide (2) se desactiva, el carrete de control (3) regresa a su posición neutral.
Esta versión es una válvula direccional con 2 posiciones de conmutación y posición mediante el resorte de retorno (4). Se proporciona una anulación manual cubierta para que el carrete de control (3) pueda operarse sin
energizando el solenoide.
Vista en corte de 4WE 4-10B
