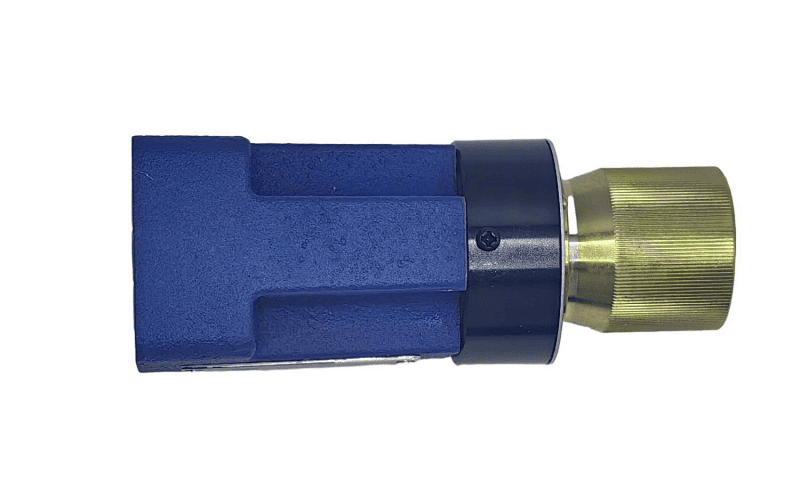

¿Qué es una válvula de control de flujo?
Una válvula de control de flujo es un dispositivo que controla la cantidad de fluido (líquido o gas) que pasa a través de una tubería o sistema. Piense en ello como un grifo en su cocina: puede girarlo para dejar salir más o menos agua. Pero las válvulas de control de flujo son mucho más precisas y se utilizan en sistemas, maquinaria y equipos industriales.
Según la Sociedad Internacional de Automatización (ISA), las válvulas de control de flujo son componentes fundamentales en el control de procesos industriales y sirven como elementos de control finales que regulan los caudales de fluido para mantener el rendimiento deseado del sistema.[1]
Por qué son importantes las válvulas de control de flujo
Estas válvulas son cruciales porque:
- Controlar la velocidad de cilindros y motores hidráulicos.
- Evite daños al sistema por demasiada presión
- Ahorre energía optimizando los caudales
- Garantizar el buen funcionamiento de la maquinaria.
- Ayude a mantener un rendimiento constante
Cuando una válvula de control de flujo no está ajustada correctamente, es posible que notes:
- Equipo funcionando demasiado rápido o demasiado lento
- Movimientos bruscos o bruscos en los sistemas hidráulicos.
- Energía desperdiciada y mayores costes
- Desgaste prematuro de los componentes del sistema.
Tipos de válvulas de control de flujo
Antes de profundizar en los ajustes, veamos los principales tipos que encontrará:
Válvulas de aguja
Estos utilizan una aguja puntiaguda para controlar el flujo a través de una pequeña abertura. Son excelentes para un control preciso pero crean una mayor caída de presión.
Ideal para: ajustar el flujo en sistemas pequeños, mezclas de combustible o aplicaciones delicadas.
Válvulas de globo
Estos tienen un disco que se mueve hacia arriba y hacia abajo para controlar el flujo. Son excelentes para estrangular (control de flujo gradual) pero pueden ser voluminosos.
Ideal para: sistemas de agua, aplicaciones de vapor y situaciones en las que necesita una buena capacidad de cierre.
Válvulas de mariposa
Estos utilizan un disco giratorio para controlar el flujo. Son rápidos de operar pero menos precisos para ajustes finos.
Ideal para: sistemas de tuberías grandes, aplicaciones de cierre rápido y sistemas donde el espacio es limitado.
Válvulas de mariposa
Válvulas simples que restringen el flujo a través de una apertura ajustable. Común en sistemas neumáticos (aire).
Ideal para: control de flujo básico en sistemas de aire y circuitos hidráulicos simples.
Válvulas compensadas por presión versus válvulas no compensadas
Esta es una distinción importante que afecta cómo ajustará su válvula:
- Cómo funcionan:El flujo cambia cuando cambia la presión del sistema.
- Ventajas:Sencillo, fiable y rentable
- Contras:El flujo varía con las fluctuaciones de presión.
- Lo mejor para:Sistemas con presión estable.
- Cómo funcionan:Mantenga un flujo constante incluso cuando cambie la presión.
- Ventajas:Rendimiento constante independientemente de las variaciones de presión.
- Contras:Más complejo y caro
- Lo mejor para:Sistemas con cargas o presiones variables.
Investigación publicada en la revista.maquinasdemuestra que las válvulas de control de flujo con compensación de presión utilizan mecanismos compensadores internos para ajustarse automáticamente a las variaciones de presión, manteniendo así caudales consistentes en condiciones de carga dinámica.[2]
Estándares y cumplimiento de la industria
Al ajustar las válvulas de control de flujo, es esencial seguir los estándares industriales establecidos. Las principales organizaciones de normalización que rigen el diseño y las pruebas de válvulas incluyen:[3][4]
-
Estándares ANSI/ISA:La Sociedad Internacional de Automatización publica la serie de normas ISA-75, que proporcionan pautas integrales para el diseño, las pruebas y el rendimiento de las válvulas de control. Los estándares clave incluyen:
- ANSI/ISA-75.01.01 (Ecuaciones de dimensionamiento de capacidad de flujo)
- ANSI/ISA-75.05.01 (Terminología de válvulas de control)
- ANSI/ISA-75.11.01 (Características de flujo inherentes y variabilidad)
-
Normas ISO:La Organización Internacional de Normalización proporciona estándares mundialmente reconocidos como:
- ISO 5208 (Pruebas de presión de válvulas industriales)
- ISO 6263 (Superficies de montaje de válvulas de control de flujo compensadas)
- ISO 6403 (Métodos de prueba de válvulas que controlan el flujo y la presión)
- Estándares API:El Instituto Americano del Petróleo establece estándares particularmente relevantes para aplicaciones de petróleo y gas, incluido API 598 para procedimientos de inspección y prueba de válvulas.
Estos estándares garantizan la seguridad, la confiabilidad y la interoperabilidad entre diferentes fabricantes y aplicaciones de válvulas.
Herramientas que necesitarás
Antes de comenzar cualquier ajuste de válvula, reúna estas herramientas esenciales:
| Herramienta | Objetivo |
|---|---|
| medidor de flujo | Mide el caudal de fluido real |
| Manómetro | Monitorea la presión del sistema |
| llave ajustable | Hace ajustes de válvulas |
| Contratuercas o clips | Protege tu configuración |
| Equipo de seguridad | Te protege durante el trabajo |
⚠️ La seguridad es lo primero: precauciones importantes
¡Nunca te saltes los pasos de seguridad! Trabajar con sistemas presurizados puede ser peligroso. Esto es lo que debes hacer:
Antes de comenzar:
- Apague el sistema y libere toda la presión.
- Espere a que el sistema se enfríe si se ha calentado
- Utilice gafas y guantes de seguridad.
- Tener un compañero de trabajo cerca en caso de emergencia.
- Ka whakaatuhia nga tatauranga ko te maturuturunga mai o te pehanga i roto i te 3%, me te tātari miihini kaore e taea te whakamana i te taapiri, he maha nga whiringa ka taea e te miihini te kawe i te punaha ki te whakatutukitanga. He rereke nga utu o ia huarahi, nga wero whakatinana, me nga paanga ki te katoa o nga mahi a te punaha.
Procedimientos de bloqueo/etiquetado:
- Bloquee y etiquete fuentes de energía para evitar un arranque accidental
- Verifique que se libere toda la presión.
- Informar a otros trabajadores sobre los trabajos de mantenimiento.

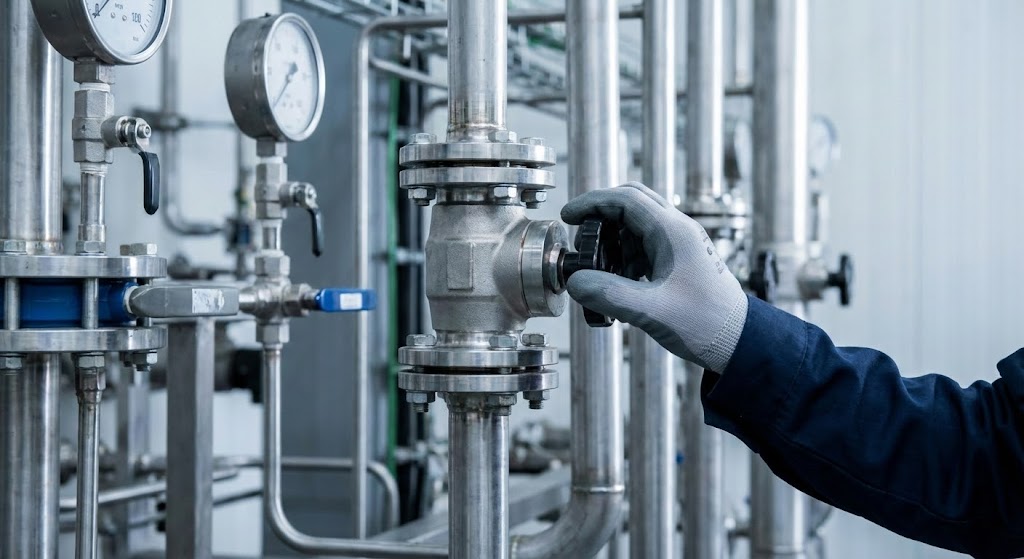

Guía paso a paso para ajustar las válvulas de control de flujo
Paso 1: Prepárese para el ajuste
- Apague el sistema de forma segura siguiendo los procedimientos adecuados.
- Identifique su caudal objetivo a partir de las especificaciones del sistema
- Verifique la posición actual de la válvula y anote cualquier configuración existente.
- Instale su medidor de flujo y manómetros si aún no están presentes
Paso 2: Proceso de ajuste básico
HGNC051
- Gire lentamente el tornillo o perilla de ajuste:
- En el sentido de las agujas del reloj (apretando)= Menos flujo
- En sentido antihorario (aflojamiento)= Más flujo
- Haga sólo 1/8 a 1/4 de vuelta a la vez
- Pruebe el sistema después de cada pequeño ajuste.
Paso 3: monitorear y ajustar
- Encienda el sistema y observe la lectura del medidor de flujo.
- Compara lo que estás viendo con lo que quieres: ¿estás alcanzando tu objetivo?
- Haga pequeños ajustes según sea necesario: la paciencia es la clave aquí
- Esté atento a esos manómetros para mantenerse dentro de límites seguros
- Déle al sistema un minuto para que se asiente después de cada ajuste. ¡No se apresure!
Investigaciones recientes sobre el control de flujo hidráulico digital demuestran que el tiempo de ajuste adecuado es fundamental: los sistemas requieren períodos de estabilización entre ajustes para lograr mediciones de flujo precisas.[5]
Paso 4: bloquee su configuración y documente todo
Una vez que consigas el flujo perfecto, es hora de asegurar ese ajuste.
- Utilice contratuercas o clips para evitar que el ajuste se desvíe.
- Pruebe todo en condiciones de trabajo normales, no solo en reposo
- Anota tu configuración. Créeme, te lo agradecerás más tarde.
Qué grabar:
- Posición inicial de la válvula (gira desde cerrada)
- Caudal final alcanzado
- Presión del sistema durante el funcionamiento.
- Fecha de ajuste
- Cualquier observación inusual
Ajuste de tipos de válvulas específicas
Ajuste de la válvula de aguja
Las válvulas de aguja requieren especial cuidado porque son muy sensibles:
- Cierre la válvula completamente girándola en el sentido de las agujas del reloj hasta que quede ajustada (¡no la apriete demasiado!)
- Ábralo lentamente girándolo en sentido antihorario.
- Haga ajustes muy pequeños: 1/8 de vuelta o menos
- Observe atentamente el medidor de flujo ya que los cambios ocurren rápidamente
Para un consejo:Si está ajustando una válvula de aguja de mezcla de combustible, comience con mezcla pobre (menos combustible) y agregue gradualmente más hasta lograr un funcionamiento suave. Esto evita inundaciones y posibles daños.
Nota importante: después del ajuste inicial, es posible que necesite realizar un ajuste fino nuevamente una vez que el sistema funcione a plena carga durante un tiempo. No se sorprenda si las cosas se desvían ligeramente durante las primeras horas de funcionamiento.
Estrangulamiento de válvula de globo
Las válvulas de globo son más tolerantes con los ajustes:
- Cierre la válvula completamente
- Abre una vuelta completa como punto de partida.
- Ajuste gradualmente hasta alcanzar el flujo deseado.
Estas válvulas manejan ajustes más grandes mejor que las válvulas de aguja.

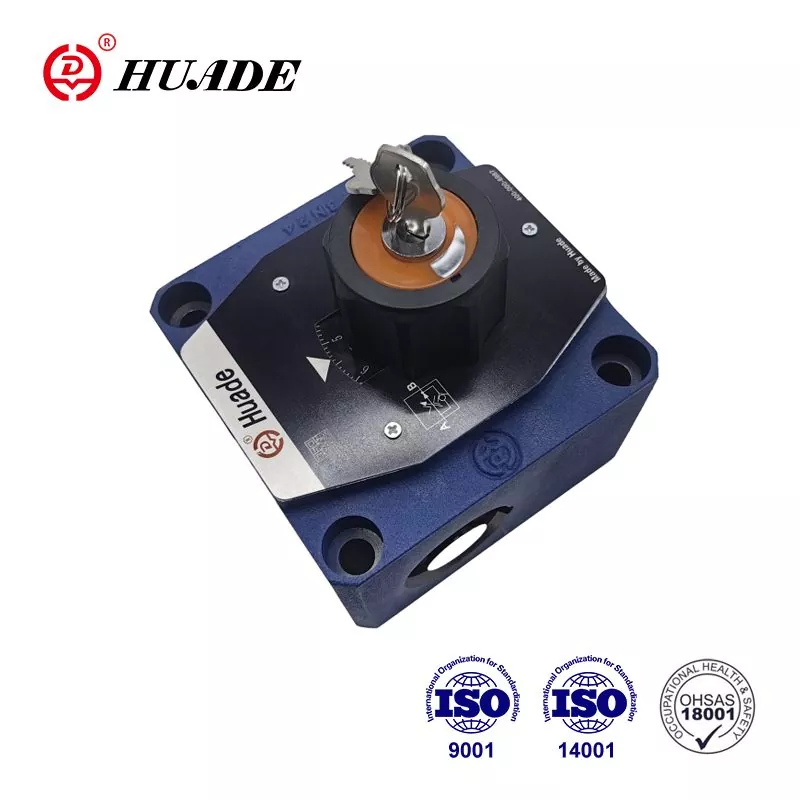

Ajuste de válvula compensada por presión
Estas válvulas son más fáciles de ajustar porque mantienen un flujo constante:
- Desbloquear el mecanismo de ajuste si tiene bloqueo.
- Gire la perilla de ajuste.
Importante: Verifique la etiqueta de la válvula. Generalmente en el sentido de las agujas del reloj = menos flujo, pero algunos fabricantes son lo contrario. - El compensador interno maneja las variaciones de presión automáticamente.
- Bloquee la configuración cuando esté satisfecho con el flujo
Como se señaló en la investigación de sistemas hidráulicos, las válvulas compensadas por presión emplean carretes compensadores que mantienen un flujo constante ajustándose automáticamente a los cambios de presión, con mecanismos de amortiguación para evitar oscilaciones entre la bomba y la válvula.[6]
Ajuste de válvula no compensada
Estos requieren más atención a la presión del sistema:
- Monitoree tanto el flujo como la presión durante los ajustes.
- Utilice las tablas del fabricante para correlacionar las configuraciones con los caudales.
- Tenga en cuenta que los cambios de presión afectarán su flujo
- Puede necesitar reajuste si la presión del sistema varía durante la operación.
Problemas comunes y soluciones
Posibles causas: Suciedad, corrosión o falta de lubricación.
Solución: Limpiar y lubricar el mecanismo de ajuste.
Posibles causas: tornillo de ajuste flojo, componentes desgastados, cambios de presión del sistema
Solución: Verifique que todas las contratuercas estén apretadas, reemplace las piezas desgastadas si es necesario, considere actualizar a válvulas con compensación de presión para sistemas inestables
Posibles causas: cavitación, flujo turbulento, válvula de tamaño insuficiente
Solución: compruebe si la válvula tiene el tamaño adecuado para su aplicación, reduzca la caída de presión o instale un ajuste anticavitación.
Posibles causas: Sellos desgastados, cuerpo de válvula dañado.
Rafvökva servókerfi skila áður óþekktri nákvæmni
Posibles causas: pasajes obstruidos, piezas internas desgastadas
Solución: Limpie la válvula internamente, reemplace los componentes desgastados

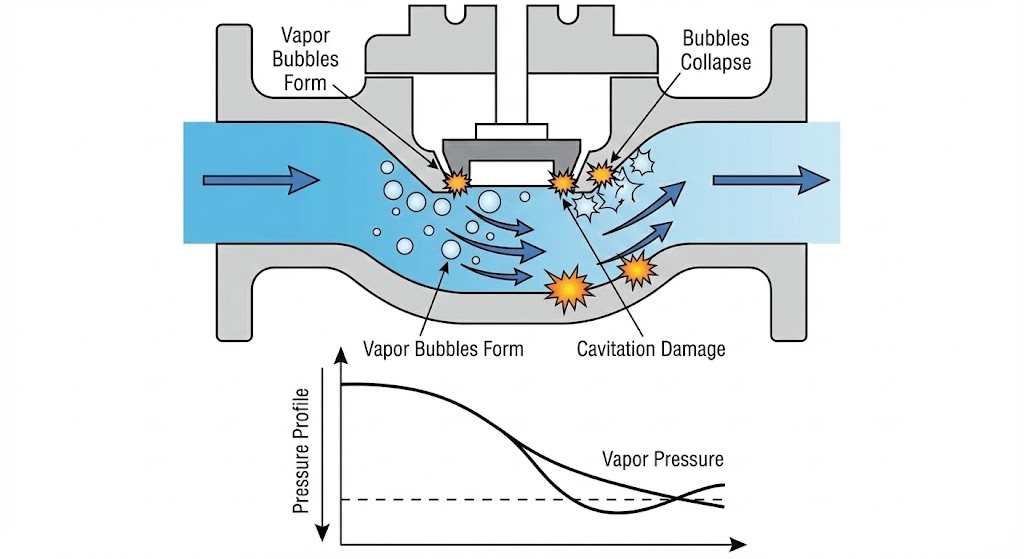

Comprensión de la cavitación en válvulas de control
La cavitación es uno de los fenómenos más destructivos que afectan a las válvulas de control. Ocurre cuando la presión local en la válvula cae por debajo de la presión de vapor del líquido, provocando la formación de burbujas de vapor. Cuando estas burbujas posteriormente colapsan en regiones de mayor presión, crean ondas de choque que pueden causar daños graves a los componentes internos de las válvulas.[7]
Según una investigación de Emerson, la cavitación se caracteriza por cuatro efectos negativos principales: altos niveles de ruido (a menudo superiores a 110 dB), vibración excesiva, daños materiales por picaduras y deterioro de la eficacia del control de flujo.[8]El daño suele aparecer como una superficie rugosa parecida a la ceniza en los componentes de la válvula.
Estrategias de prevención
La prevención de la cavitación es fundamental para la longevidad de la válvula. Los expertos de la industria recomiendan varios enfoques:Прафесійныя ўстаноўкі зваротных клапанаў прытрымліваюцца пэўных стандартаў для забеспячэння бяспекі і прадукцыйнасці:
- Dimensionamiento adecuado de la válvula:Asegúrese de que la válvula tenga el tamaño adecuado para la aplicación para evitar caídas excesivas de presión.
- Estadificación de la caída de presión:Utilice múltiples válvulas en diseños de internos en serie o de etapas múltiples para distribuir la caída de presión gradualmente
- Ajuste anticavitación:Instale internos especializados con múltiples rutas de flujo que aumentan el coeficiente de cavitación (Xfz)
- Diseño del sistema:Coloque válvulas en elevaciones más bajas o en áreas más frías para aumentar la presión aguas abajo.
- Selección de materiales:Utilice materiales endurecidos para los componentes de válvulas expuestos a cavitación.
La norma IEC 60534-8-4 de la Comisión Electrotécnica Internacional proporciona métodos detallados para predecir la cavitación y la generación de ruido en válvulas de control.[11]
Factores que afectan el rendimiento de la válvula
Comprender estos factores le ayudará a realizar mejores ajustes:
-
Propiedades del fluido:Los fluidos espesos (alta viscosidad) fluyen más lentamente que los fluidos fluidos; los cambios de temperatura afectan el espesor del líquido; Los fluidos corrosivos pueden requerir materiales de válvula especiales.
Las investigaciones indican que los parámetros de la válvula, como el diámetro del núcleo, la rigidez del resorte y el diámetro del orificio de amortiguación, impactan significativamente el rendimiento dinámico del flujo.[12] - Diseño del sistema:El tamaño y la disposición de la tubería afectan la caída de presión; el tamaño adecuado de la válvula es crucial para un buen control; El soporte y la alineación evitan tensiones mecánicas.
- Condiciones de funcionamiento:Las fluctuaciones de presión afectan más a las válvulas no compensadas; las temperaturas extremas pueden dañar los componentes de la válvula; La contaminación en el fluido puede obstruir los conductos de las válvulas.
Consejos de mantenimiento para un rendimiento óptimo
Tareas de mantenimiento regulares:
- Limpie la válvula y el área circundante mensualmente.
- Compruebe si hay fugas durante las inspecciones de rutina.
- Lubrique las piezas móviles según las recomendaciones del fabricante.
- Reemplace los filtros para mantener el líquido limpio
- Calibre la configuración de flujo anualmente o según lo especificado
Señales de que su válvula necesita atención:
- Dificultad para hacer ajustes
- Caudales inconsistentes
- Ruidos inusuales durante el funcionamiento.
- Fugas visibles o corrosión.
- Comportamiento errático del sistema
Escenarios de aplicaciones del mundo real
Equipo de fabricación
El problema:La velocidad de avance hidráulico de su máquina CNC es inconsistente, lo que provoca un acabado superficial deficiente
La solución:Ajuste la válvula de control de flujo para mantener velocidades de corte constantes, mejorando la calidad del producto y la vida útil de la herramienta.
Sistemas HVAC
El problema:Algunas habitaciones hacen demasiado calor mientras que otras están heladas
La solución:Iwwerhëtzung:
Elevadores y Prensas Hidráulicas
El problema:Movimientos bruscos o funcionamiento lento que afectan la productividad
La solución:Ajuste el control de flujo para lograr velocidades suaves y consistentes que coincidan con los requisitos de su proceso.
Si bien los operadores pueden realizar muchos ajustes de válvulas, llame a un profesional cuando: La válvula sea parte de un sistema de seguridad crítico, no esté seguro de los procedimientos adecuados, el sistema utilice fluidos peligrosos, varias válvulas necesiten ajustes coordinados o encuentre problemas inesperados durante el ajuste.
Conclusión
Ajustar adecuadamente las válvulas de control de flujo es una habilidad que mejora con la práctica. Comience con pequeños ajustes, priorice la seguridad y no apresure el proceso. Recuerde que cada sistema es diferente, por lo que lo que funciona para una aplicación puede necesitar modificaciones para otra.
La clave del éxito es comprender su tipo de válvula específico, seguir los procedimientos de seguridad y los estándares de la industria adecuados y realizar ajustes graduales mientras se monitorea el rendimiento del sistema. Con paciencia y atención a los detalles, podrá optimizar el rendimiento de su sistema y extender la vida útil de su equipo.
Mantenga esta guía a mano como referencia y no dude en consultar el manual de su sistema o comunicarse con un profesional cuando no esté seguro de algún procedimiento. El ajuste adecuado de la válvula es una inversión en la confiabilidad y eficiencia de su sistema.
Lista de verificación de referencia rápida
Antes de comenzar:
- ☑ Sistema apagado y despresurizado
- ☑ Equipo de seguridad en
- ☑ Herramientas reunidas
- ☑ Tasa de flujo objetivo identificada
Durante el ajuste:
- ☑ Solo pequeños cambios incrementales
- ☑ Monitorear el flujo y la presión
- ☑ Permita que el sistema se estabilice
- ☑ Configuración de grabación
Después del ajuste:
- ☑ Configuración bloqueada en su lugar
- ☑ Sistema probado en condiciones normales
- ☑ Rendimiento documentado
- ☑ Mantenimiento programado
Recuerde: en caso de duda, consulte con un técnico experimentado o con el fabricante de la válvula para obtener orientación específica para su sistema. Consulte siempre las normas ANSI, ISA e ISO aplicables para su tipo y aplicación de válvula específicos.
Referencias
- Sociedad Internacional de Automatización (ISA). ISA 75.05.01-2016: Terminología de Válvulas de Control.
- Investigación sobre las características dinámicas de una nueva válvula de control de flujo hidráulico de agua a alta presión. Máquinas, 2024.
- Estándares de válvulas: Instituto Nacional Estadounidense de Estándares (ANSI), Organización Internacional de Normalización (ISO) y Sociedad Internacional de Automatización (ISA).
- Serie de normas ISA-75 para válvulas de control. Sociedad Internacional de Automatización.
- Válvulas hidráulicas digitales: Avances en la investigación, Helio, 2024,
- Válvula de control de flujo hidráulico con alivio - Manual de instruccionesProcedimientos de bloqueo/etiquetado:
- Cavitación en válvulas de control: descripción técnica general. CLA-VAL, 2020.
- Cavitación en válvulas de control. Soluciones de automatización de Emerson.
- Prevención de ruido y cavitación de válvulas de control. Corporación Valin.
- Cómo prevenir la cavitación en válvulas de control de mariposaEquipo funcionando demasiado rápido o demasiado lento
- Baumann, HD. & Monsen, J.F. "Evita que la cavitación destruya los internos de tus válvulas de control". Revista Valve World, 2018. Referencia a la norma IEC 60534-8-4.
- Mejora de la estructura y optimización de parámetros de la válvula de control de microflujo.. Informes científicos, 2023.
