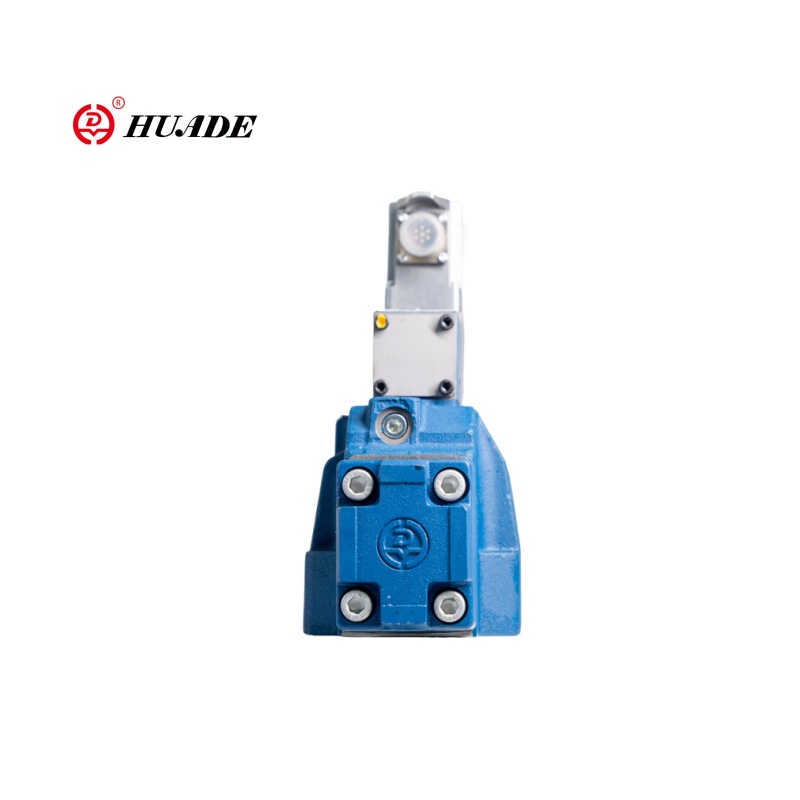

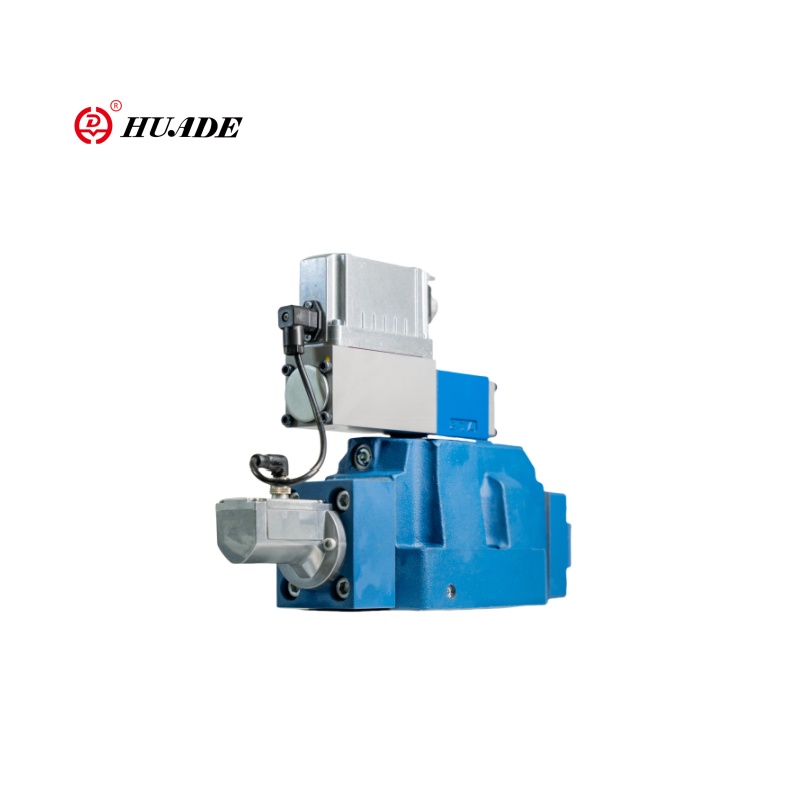

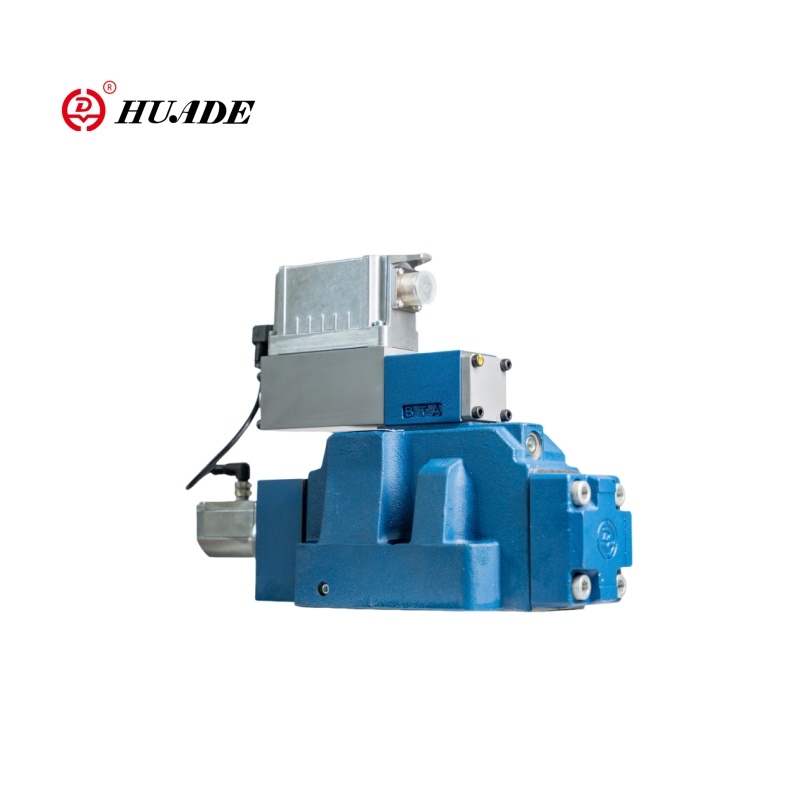

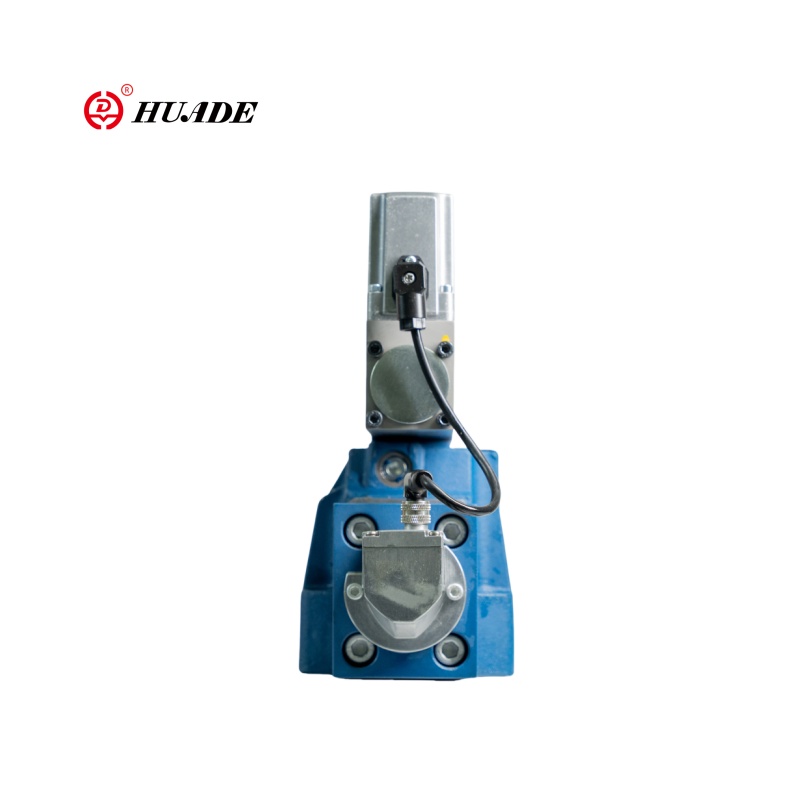

Válvula direccional proporcional 4WRLE-4X

La válvula direccional proporcional de Huade 4WRLE-4X es una válvula direccional proporcional electrohidráulica (con retroalimentación de posición OBE). El método de control es el solenoide proporcional + la posición del núcleo de la válvula Control de circuito cerrado (retroalimentación LVDT). El diseño del cuerpo de la válvula 4WRLE-4X de Huade, la tecnología de sellado y el rendimiento del solenoide están cerca de los niveles de Rexroth, pero la durabilidad en condiciones de trabajo extremas (como la vibración de alta frecuencia, la operación continua a largo plazo) puede ser ligeramente diferente. El precio del producto de Huade suele ser 20% -30% más bajo que Rexroth, con un rendimiento de costo significativo. La cadena de suministro está localizada, el ciclo de entrega es corto y la respuesta al servicio postventa es rápida.

Parámetro del producto de la válvula direccional proporcional 4WRLE-4X

Característica del producto y aplicación de la válvula direccional proporcional 4WRLE-4X

Características:

▪ Confiable - Diseño probado y robusto

▪ Campo de alta calidad -control y manga de la válvula de control piloto

▪ El carrete de control de la válvula de control piloto está en la posición de "fallas" cuando la unidad está apagada

▪ El carrete de control de la válvula principal está en la posición central centrada en el resorte y/o en la posición de desplazamiento

▪ Flexible: adecuado para el control de posición, velocidad y presión

▪ Preciso: alta sensibilidad de respuesta y poca histéresis

Solicitud:

La válvula direccional proporcional 4WRLE-4X es adecuada para los sistemas de control hidráulico con altos requisitos para el rendimiento dinámico, la precisión y la confiabilidad, especialmente en situaciones en las que se requieren respuesta rápida y retroalimentación de circuito cerrado. La válvula proporcional 4WRLE-4X de Huade se usa ampliamente en automatización industrial, máquinas herramientas y equipos de procesamiento, máquinas de moldeo por inyección y máquinas de fundición a muerte, equipos de prueba y simulación, maquinaria de ingeniería, etc.

Detalles de producción de la válvula direccional proporcional 4WRLE-4X

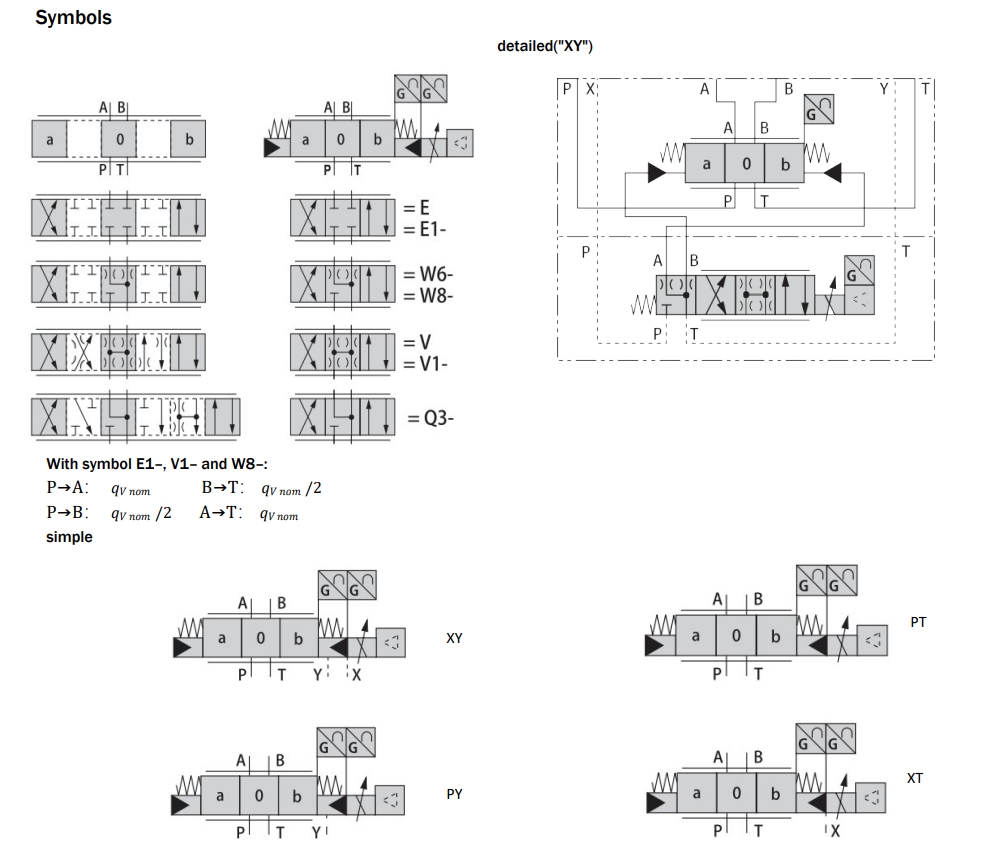

Función, sección

La Válvula Tipo 4 WRLE es una válvula de control direccional operada por el piloto con retroalimentación de posición eléctrica y electrónica integrada (OBE).

Composición de la válvula:

1. Válvula de piloto con núcleo de válvula y estructura de manga de válvula (1)

2. Válvula principal con centrado en la retroalimentación de primavera y posición (2)

3. Amplificador integrado (3)

Función:

Cuando la electrónica integrada (OBE) está apagada o inactiva, el carrete de control de la válvula de control piloto funciona en la posición "" a prueba de fallas ". El carrete de control de la válvula principal está en su posición central centrada en la primavera.

La electrónica integrada (OBE) compare el valor de comando especificado con el valor real de posición del carrete de control de la válvula principal. En el caso de las desviaciones de control, se activará el solenoide de control. Debido a la fuerza magnética cambiada, el carrete de control piloto se ajusta contra

la primavera.

El flujo, que se activa a través de las secciones transversales de control, conduce a un ajuste del carrete de control principal. La sección transversal de accidente cerebrovascular/control del carrete de control principal está regulada proporcionalmente al valor de comando.

El suministro de aceite piloto en la válvula de control piloto es interna a través del puerto P o externo a través del puerto X. La retroalimentación puede ser interna a través del puerto T o externo a través del puerto y al tanque.

Control de apagado del solenoide

En el caso de los siguientes errores, los solenoides de control se desenergizan por la electrónica integrada (OBE), el carrete de control piloto se establece en su posición "segura de fallas" y descarga las cámaras de aceite piloto de la válvula principal. Operado por el resorte, el carrete de control de la válvula principal se moverá a la posición central.
