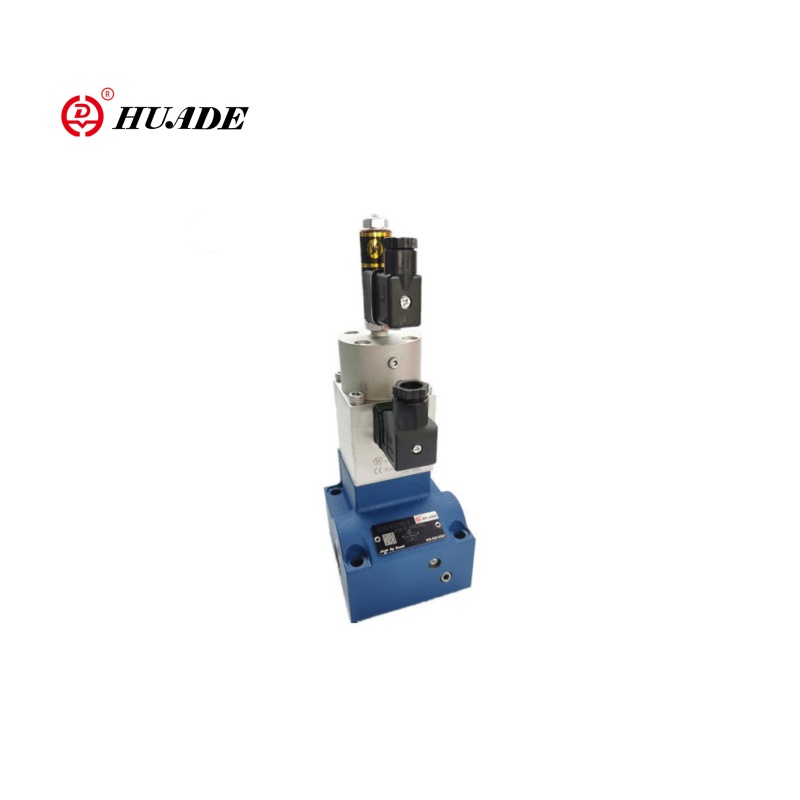

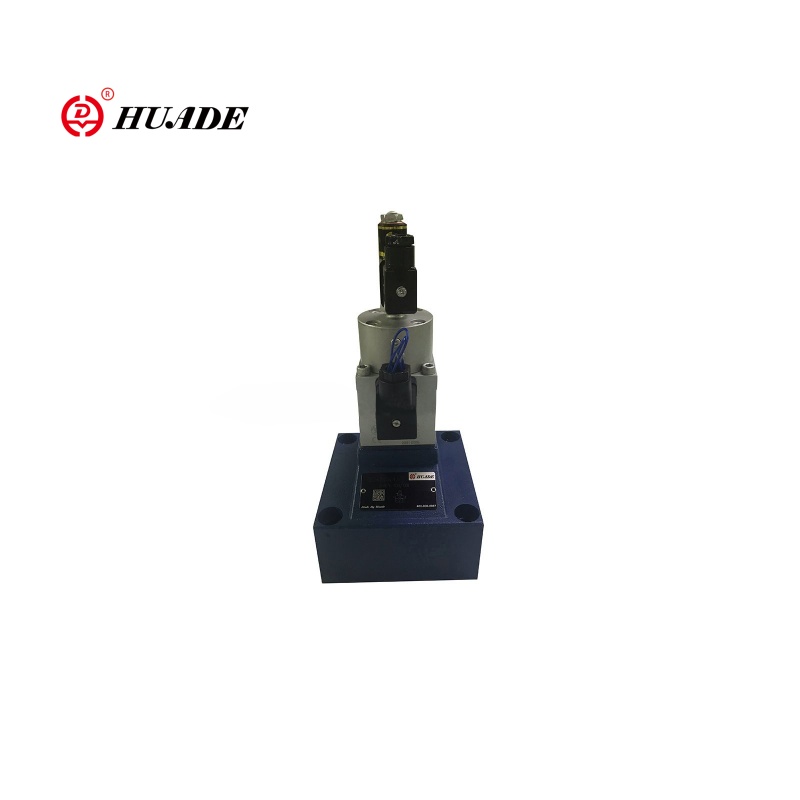

Válvula de control de flujo proporcional 2Fre10

La válvula de control de flujo proporcional 2FRE10 bidireccional es una válvula de control de flujo para sistemas hidráulicos con una función de regulación proporcional. La válvula 2FRE10 es adecuada para escenarios en los que la velocidad de los actuadores (como cilindros o motores hidráulicos) debe controlarse con precisión. Válvula de flujo proporcional 2Fre10 Ajusta continuamente la abertura de la válvula ingresando señales eléctricas (como 0 ~ 10v o 4 ~ 20 mA) para lograr un cambio de velocidad de flujo sin escalón. Es fácil de instalar y a menudo se usa en combinación con otras válvulas de presión (como los compensadores de presión) para mejorar la estabilidad del sistema.

Parámetro del producto de la válvula de control de flujo proporcional 2Fre10

Hidráulico
Presión de operación (MPA)	31.5
Diferencial de presión mínima (MPA)	Tamaño 10	tamaño 16
	0.3 ~ 0.8	0.6 ~ 1
Fluido a presión	Aceite mineral (para sello NBR), éster fosfato (para el sello FPM)
Rango de viscosidad (mm2/s)	2.8 a 380
Rango de temperatura de fluido a presión (℃）	-20 a +70
Histéresis (%)	＜±1Qmax
Repetibilidad (%)	＜ 1 Qmax
Diferencia de muestra (%)	＜ ± 2
Instalación	opcional
Peso (kg)	6	8.3
Eléctrico
Tipo de voltaje	DC 24V
Resistencia de la bobina del solenoide (Ω)	Valor de frío a 20 ℃ 10, valor caluroso máximo 13.9
Max. Poder (VA)	50
Inductividad (MH)	6 a 8
Frecuencia del oscilador (KHZ)	2.5
VT-5010S30 Demanda de aislamiento IP65	IP65

Características:Característica del producto y aplicación de la válvula de control de flujo proporcional 2Fre10

▶ Válvula con un compensador de presión para el control compensado por presión de un flujo

▶ Actuación a través de un solenoide proporcional

▶ Con retroalimentación de posición eléctrica del orificio de control

▶ La bobina del transductor de posición puede moverse axialmente facilitando el ajuste del punto cero del orificio de control, sin tener que tocar la electrónica (hidráulica eléctrica)

▶ Variación de muestra mínima de válvula y amplificador eléctrico VT 5004 (orden separado)

Solicitud:

La válvula de control de flujo proporcional bidireccional 2FRE10 se usa ampliamente en sistemas hidráulicos industriales y maquinaria de ingeniería. La válvula 2FRE10 ajusta la velocidad de los cilindros o motores hidráulicos en excavadoras, grullas, carretillas elevadoras y otros equipos para lograr un movimiento suave y una eficiencia optimizada.

Función y sección de la válvula de control de flujo proporcional 2Fre10

El tipo 2FRE .. Las válvulas de control de flujo proporcionales tienen una función de 2 vías. Pueden, desde un valor de comando eléctrico aplicado, regular un flujo que es presión y, en gran medida, la temperatura compensada.

Básicamente comprenden la carcasa (1), solenoide proporcional con transductor de posición inductiva (2), que mide el orificio (3), el compensador de presión (4), el limitador de accidente cerebrovascular (5), así como una válvula de verificación opcional (6).

La configuración del flujo se determina (0 bis 100 %) en el potenciómetro del valor de comando. El valor de comando aplicado, causa el amplificador, así como el solenoide proporcional, el ajuste del orificio de medición (3). La posición del orificio de medición (3) se obtiene mediante el transductor de posición. Las desviaciones del valor del comando son compensadas por el control de retroalimentación de la posición.

El compensador de presión (4) mantiene la caída de presión en el orificio de medición (3) a un valor constante. El flujo es, por lo tanto, compensado la presión.

La deriva de temperatura pequeña se logra debido al diseño del orificio de medición. A un valor de comando del 0 %, el orificio de medición está cerrado.

En el caso de una pérdida de potencia o una rotura del cable en el transductor de posición, el orificio de medición cierra. Desde un valor de comando del 0 % es posible un inicio gratuito de salto. A través de dos rampas dentro del amplificador eléctrico, es posible retrasar la apertura y el cierre del orificio de medición.

A través de la válvula de retención (6) es posible el flujo libre de B a A.

Extture de Válvula de control de flujo proporcional 2Fre10

Símbolos de válvula de control de flujo proporcional 2Fre10
