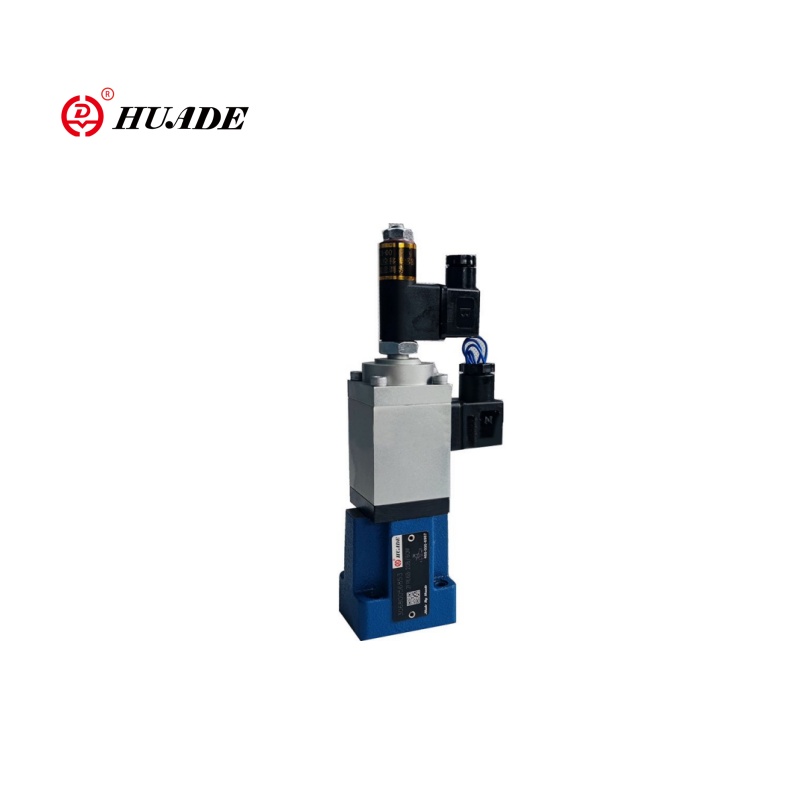

Válvula de control de flujo proporcional 2Fre6

La válvula de control de flujo proporcional 2Fre6 controla el caudal por paso sin paso a través de 0 ~ 10V / 4 ~ 20MA Señal para lograr una regulación de velocidad precisa. 2Fre6 La válvula proporcional tiene una función de compensación de presión, lo que puede garantizar que la velocidad de flujo no se vea afectada por las fluctuaciones de presión de carga y mantenga una velocidad de flujo estable. Esta válvula 2FRE6 es adecuada para sistemas hidráulicos con espacio limitado y para requisitos de regulación de flujo dinámico.

Product parameter of Proportional Flow Control Valve 2FRE6

Hidráulico
Histéresis	＜ ± 1%QMAX
Repetibilidad	＜ 1%QMAX
Grado de contaminación (μm)	≤20
Fluido a presión	Aceite mineral (para sello NBR), éster fosfato (para el sello FPM)
Rango de viscosidad (mm2/s)	2.8 a 380
Rango de temperatura de fluido a presión (℃）	-20 ~+70
Instalación	opcional
Eléctrico
Tipo de voltaje	corriente continua
Resistencia de la bobina del solenoide (Ω)	Valor de frío a 20 ℃ 5.4, valor caluroso máximo 8.2
Max. Poder (VA)	50
Inductividad (MH)	6 a 8
Frecuencia del oscilador (KHZ)	2.5

Característica del producto y aplicación de la válvula de control de flujo proporcional 2Fre6

Características:

▶ Válvula con un compensador de presión para el control compensado por presión de un flujo

▶ Actuación a través de un solenoide proporcional

▶ Con retroalimentación de posición eléctrica del orificio de control

▶ La bobina del transductor de posición puede moverse axialmente facilitando el ajuste del punto cero del orificio de control, sin tener que tocar la electrónica (hidráulica eléctrica)

▶ El control de flujo es posible en ambas direcciones utilizando una placa sándwich rectificador

Solicitud:

La válvula de control de flujo proporcional de dos vías 2FRE6 se usa ampliamente en automatización industrial y máquinas herramientas, excavadoras/cargadores y otras maquinaria de ingeniería, metalurgia y equipos pesados, equipos de prueba y laboratorios, etc.

 Función y sección de la válvula de control de flujo proporcional 2Fre6

El tipo 2FRE ... Las válvulas de control de flujo proporcionales tienen una función de 2 vías. Pueden, a partir de un valor de comando eléctrico aplicado, regular el flujo que se compensa presión y temperatura.

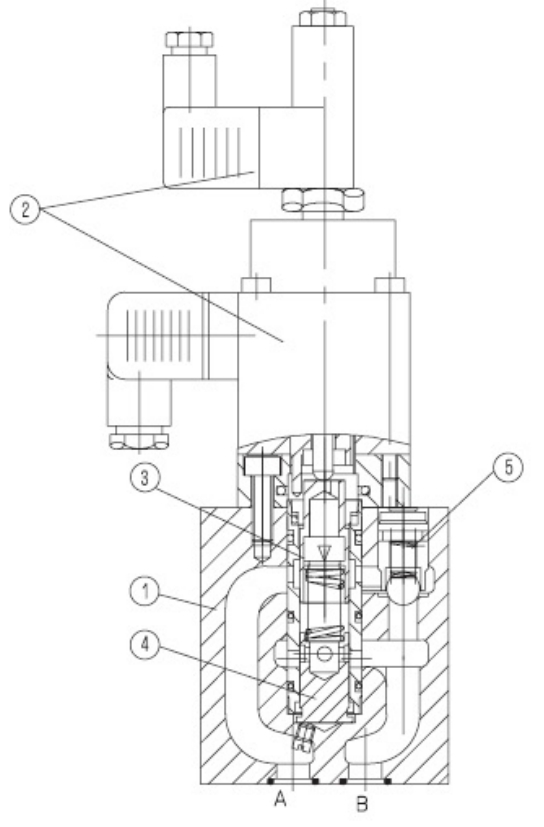

Básicamente comprenden la carcasa (1), solenoide proporcional con transductor de posición inductiva (2), que mide el orificio (3), el compensador de presión (4), así como la válvula de verificación opcional (5).

Válvula de control de flujo proporcional 2FRE 6 B

La configuración del flujo se determina (0 a 100 %) en el potenciómetro del valor de comando. El valor de comando aplicado se ajusta, a través del amplificador, así como el solenoide proporcional, el orificio de medición (3). La posición del orificio de medición (3) se obtiene mediante el transductor de posición inductiva. Cualquier desviación del valor de comando es compensada por el control de retroalimentación.

El compensador de presión (4) mantiene la caída de presión en el orificio de medición (3) a un valor constante. El flujo, por lo tanto, se compensa la carga.

La deriva de temperatura pequeña se logra debido al diseño del orificio de medición.

A un valor de comando del 0 %, el orificio de medición está cerrado.

En el caso de una pérdida de potencia o una rotura del cable en el transductor de posición, el orificio de medición cierra.

Desde un valor de comando del 0 % es posible un inicio gratuito de salto. A través de dos rampas dentro del amplificador eléctrico, es posible retrasar la apertura y el cierre de la medición B

Orificio.

A través de la válvula de verificación (5) Un flujo libre es posible de B a A.

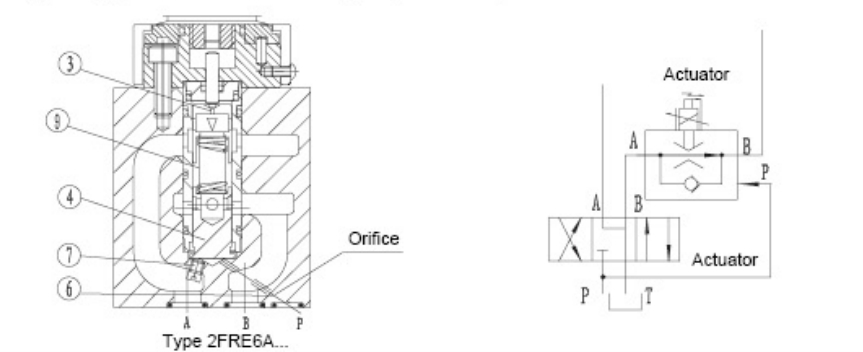

Válvula de control de flujo proporcional tipo 2FRE 6 A:

La función de esta válvula es en principio igual que la válvula tipo 2fre 6 b:

Para suprimir el salto de inicio cuando el orificio de medición (3) (valor de comando> 0%) está abierto, hay una provisión para que el compensador de presión (4) se mantenga cerrado a través del puerto P (6). La conexión interna (7) entre el puerto A y el compensador de presión (4) está enchufado. A través del puerto externo P (6), la presión en el puerto P, antes de que la válvula direccional (8) actúe sobre el compensador de presión (4) y la mantiene contra la fuerza de resorte (9) en la posición cerrada. Si la válvula direccional (8) se cambia de P a B, entonces el compensador de presión (4) se mueve desde la posición cerrada

en la posición de regulación y se evita el salto de inicio.

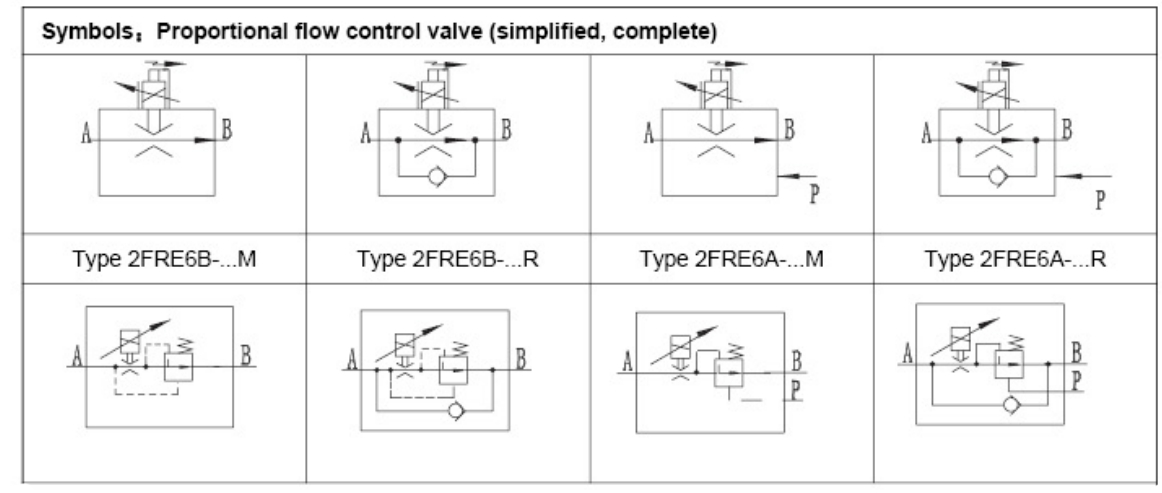

Símbolos de válvula de control de flujo proporcional 2Fre6
