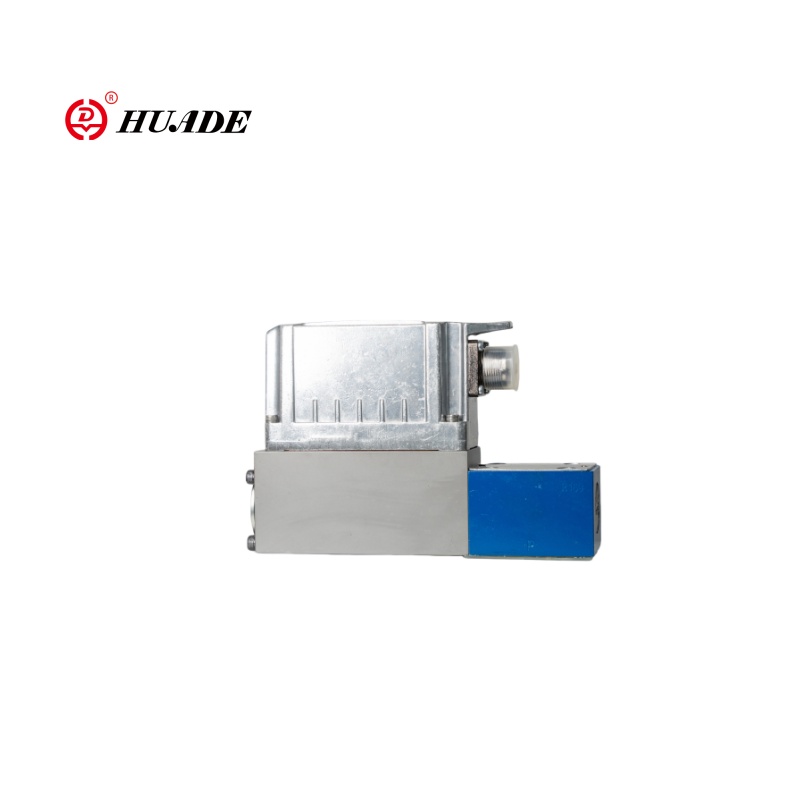

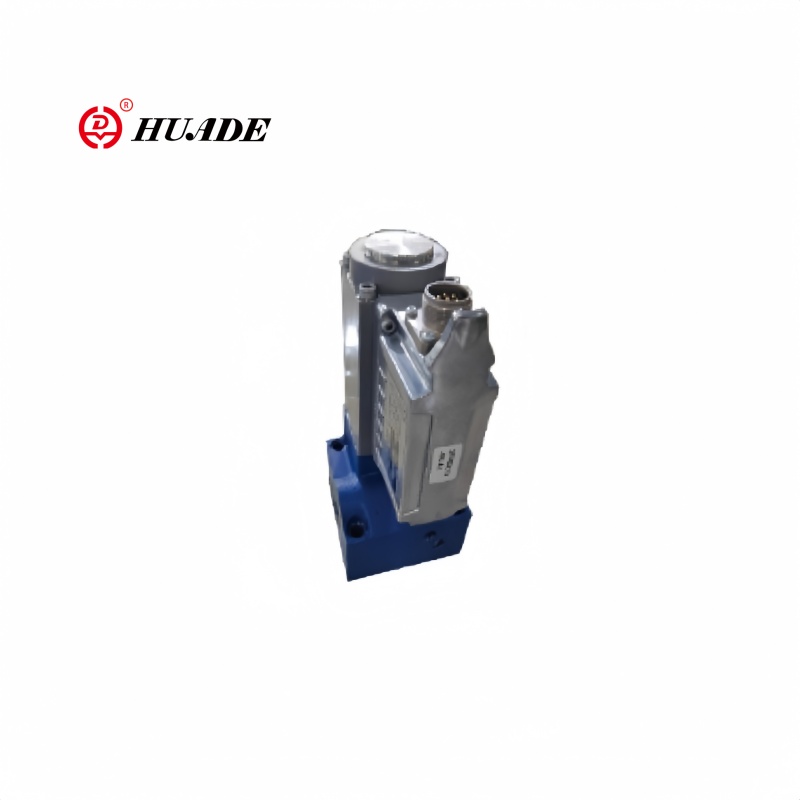

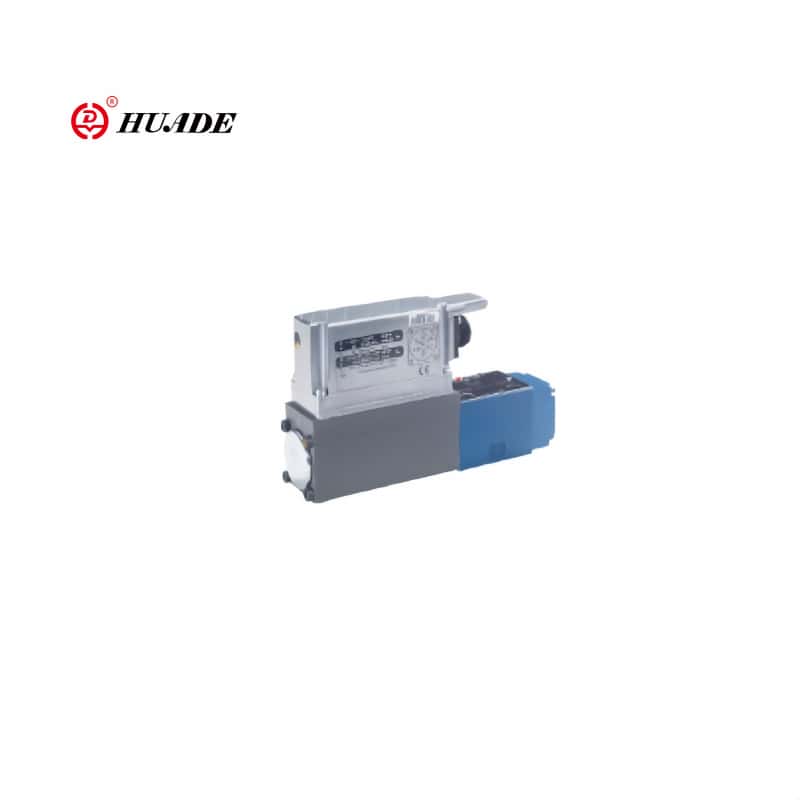

Válvula de control de flujo proporcional 3Freez-1x

La válvula de flujo proporcional 3Freez-1x es un componente de control de fluido de alta precisión, que generalmente se usa en sistemas de automatización industrial que requieren una regulación precisa de flujo o distribución de la relación de flujo. La válvula 3Freez-1x es un regulador proporcional controlado electrónicamente (entrada de señal 0-10V/4-20MA). La presión generalmente puede alcanzar los 315 bares, adecuados para sistemas hidráulicos de alta presión. La válvula de flujo proporcional 3Freez-1x Valve se puede integrar con los sistemas PLC y DCS y admite MODBUS y otros protocolos de comunicación. La válvula proporcional 3Freez-1x controla la velocidad de flujo a través de la proporción de señales eléctricas, realiza la regulación de la velocidad sin paso del actuador y mejora la precisión de la respuesta del sistema.

Parámetro del producto de la válvula de control de flujo proporcional 3Freez-1x

Característica del producto y aplicación de la válvula de control de flujo proporcional 3Freez-1x

Características

▶ Válvulas de control de flujo controladas directamente NG6 y NG10 con electrónica a bordo y transductor de posición inductiva

▶ Con control de posición, histéresis mínima <1 %, ver datos técnicos

▶ La función de 3 vías está determinada por cómo se asignan los puertos hidráulicos (el flujo residual se ejecuta a través del puerto P, tercera forma)

▶ Ajustable por medio de la posición del solenoide controlado, el transductor de posición y la electrónica a bordo

▶ Para el accesorio de subplatos, la configuración del orificio de montaje NG6 a ISO4401-03-02-0-94, NG10 a ISO 4401-05-04-0-94

▶ Subplata según la hoja de catálogo, RE 45053 para NG6, RE 45055 para NG10 (ordenar por separado)

▶ Conector enchufable a DIN 43563-AM6, ver Hoja de catálogo RE 08008 (ordene por separado)

▶ Datos para la electrónica de activación a bordo

• Cumple con CE, directivas EMC

EN 61000-6-2:2002-08

Y y 61000-6-3: 2002-08

• Ub = 24vvnom DC

• Conexión eléctrica 6p+PE

• Actuación de la señal

-Sarmendo 0 ...+10V (A1)

• Curva de válvula calibrada en la fábrica

Solicitud:

La válvula de flujo proporcional 3Freez-1x se usa ampliamente en sistemas hidráulicos, maquinaria de construcción, máquinas de moldeo por inyección, máquinas de fundición a muerte, control químico/de proceso, etc. El modelo a prueba de explosión también se puede usar en equipos de automatización en áreas peligrosas como petróleo y gas natural.

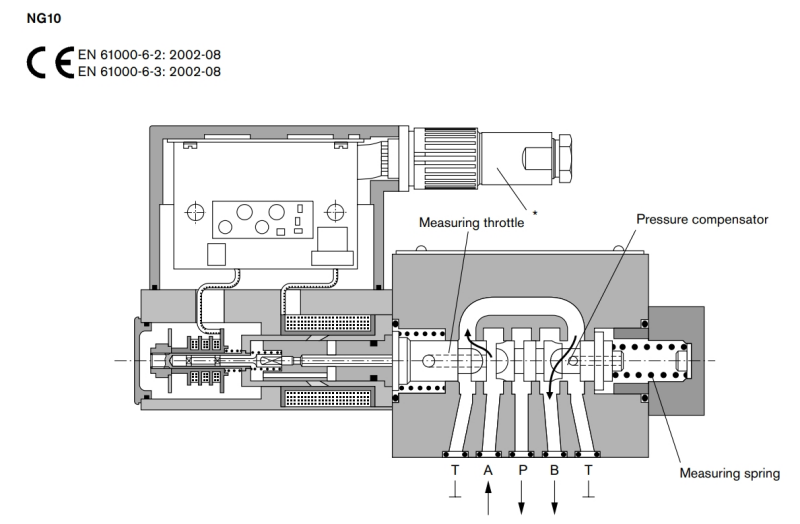

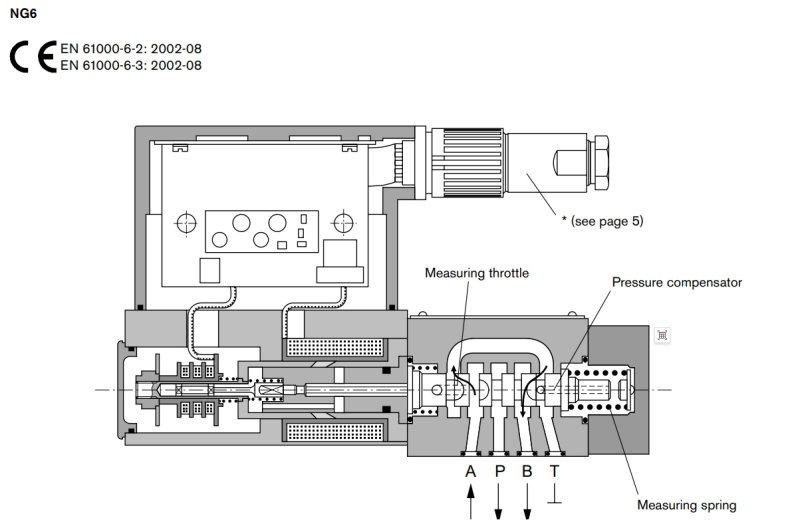

Función y sección de la válvula de control de flujo proporcional 3Freez-1x

General

Las válvulas de control de flujo proporcionales tipo 3 Tipo 3 con control de posición y electrónica a bordo están disponibles en tamaños nominales6 y 10. Se acceden mediante un solenoide proporcional con transductor de posición inductiva. La histéresis es <1 %.

Las electrónicas a bordo se calibran en la fábrica y permiten tiempos de respuesta rápidos. El diseño del cuerpo de la válvula es tal que el flujo residual se extiende a través del puerto P.

Principio básico

Para ajustar la velocidad de flujo de aceite de B, se establece un punto de ajuste en la electrónica de activación. Según este punto de ajuste, la electrónica controla la bobina solenoide en función de la señal desde el transductor de posición. El control de posición garantiza una histéresis muy baja. La apertura de la válvula está determinada por los bordes de medición en el carrete, y el compensador de presión integrado compara la caída de presión por medio de un resorte de medición de 8 barras. El compensador de presión con resorte de medición regula la presión antes del borde del estrangulamiento de acuerdo con la fórmula simplificada: "Presión de carga más fuerza de medición de resorte". De esta manera, la caída de presión sobre el borde de la medición se mantiene a un nivel constante.
