Cuando trabaja con sistemas hidráulicos, elegir la válvula de control direccional adecuada puede marcar la diferencia. La válvula de control direccional Rexroth 4WE 10 D se ha convertido en una opción confiable para muchas aplicaciones industriales y existen buenas razones por las que los ingenieros siguen recurriendo a ella.
¿Qué hace que el 4WE 10 D sea especial?
La Rexroth 4WE 10 D es una válvula de control direccional accionada por solenoide que gestiona cómo fluye el fluido hidráulico a través de un sistema. Piense en ello como un controlador de tráfico de aceite u otros fluidos hidráulicos. Cuando la electricidad fluye a través de sus bobinas, la válvula cambia de posición y redirige el fluido a diferentes partes de su maquinaria.
Esta válvula se ajusta al estándar de tamaño NG10, que también se denomina CETOP 5 o ISO 4401-05. Lo que esto significa en términos prácticos es que puede manejar presiones y caudales importantes sin dejar de ajustarse a los patrones de montaje estándar que utilizan la mayoría de los sistemas hidráulicos.
Los números en su nombre le brindan información importante. El "4" significa que tiene cuatro puertos principales por donde entra y sale el fluido. El "WE" indica que es una válvula direccional operada por solenoides. El "10" se refiere a su tamaño nominal y la "D" describe una configuración de carrete específica que determina cómo se comporta la válvula cuando está en su posición neutral.
Capacidades de presión y flujo
Una de las características más destacadas de la válvula de control direccional 4WE 10 D de Rexroth es su capacidad para manejar altas presiones. Los principales puertos de trabajo pueden gestionar hasta 350 bar, lo que equivale a unos 5076 PSI. Esa es suficiente presión para manejar tareas industriales exigentes sin sudar.
En cuanto a capacidad de flujo, esta válvula puede manejar entre 120 y 160 litros por minuto dependiendo de la variante específica del modelo. Eso es aproximadamente de 32 a 42 galones por minuto en mediciones estadounidenses. Esta gama le brinda flexibilidad para adaptar la válvula a las necesidades de su sistema sin sobredimensionar o subdimensionar sus componentes.
El puerto de retorno tiene un límite de presión inferior, normalmente alrededor de 210 bar. Esto es importante porque si está diseñando un sistema, debe asegurarse de que su línea de retorno no acumule demasiada presión. De lo contrario, podría dañar el mecanismo de resorte de la válvula o forzar la carcasa más allá de sus límites de diseño.
El diseño del solenoide de pasador húmedo
El 4WE 10 D utiliza lo que se llama un diseño de solenoide de pasador húmedo y esta característica merece cierta atención. En esta configuración, la varilla de empuje del solenoide se asienta en aceite hidráulico en lugar de estar completamente sellada.
Esta elección de diseño aporta varios beneficios prácticos. El aceite hidráulico actúa como refrigerante y aleja el calor de la bobina eléctrica. Esto ayuda a que el solenoide dure más y funcione de manera más confiable, especialmente cuando hace funcionar la válvula con frecuencia. El aceite también lubrica las piezas móviles, lo que reduce el desgaste con el tiempo.
Desde el punto de vista del mantenimiento, los solenoides de pasador húmedo son convenientes. Puede cambiar la bobina sin tener que drenar el sistema hidráulico ni entrar en cámaras de presión selladas. Esto ahorra tiempo durante las reparaciones y reduce las posibilidades de contaminar el fluido hidráulico. La bobina puede incluso girar 90 o 360 grados para adaptarse a espacios de instalación reducidos, lo que le brinda más opciones al montar la válvula.
Control de velocidad de conmutación y amortiguación
Cuando se activa la válvula de control direccional 4WE 10 D para Rexroth con corriente continua, normalmente conmuta entre 45 y 70 milisegundos cuando se enciende y entre 35 y 45 milisegundos cuando se apaga. Estos tiempos de respuesta funcionan bien para la mayoría de las necesidades de automatización industrial.
Lo que diferencia a esta válvula de muchos competidores es su función de amortiguación ajustable. Algunas versiones le permiten reducir la velocidad de movimiento del carrete al cambiar de posición. Al utilizar tornillos de acelerador ajustables u orificios fijos, puede extender el tiempo de conmutación a más de 100 milisegundos si es necesario.
¿Por qué querrías una válvula más lenta? En sistemas con cilindros grandes o cargas pesadas, los cambios instantáneos de dirección pueden crear picos de presión que atraviesan las tuberías y accesorios. Este fenómeno, a veces llamado golpe de ariete, puede dañar los componentes y acortar la vida útil del sistema. La amortiguación incorporada ayuda a suavizar estas transiciones sin necesidad de supresores de impactos separados en las tuberías.
La válvula puede manejar hasta 15.000 ciclos de conmutación por hora, lo que la hace adecuada para líneas de producción de alta velocidad donde la válvula necesita abrirse y cerrarse repetidamente durante el día.
Configuraciones de carrete y lógica operativa
La "D" en la designación 4WE 10 D se refiere a un símbolo de corredera específico, pero Rexroth ofrece esta plataforma de válvula con muchas configuraciones de corredera diferentes. Puedes conseguirlo en configuraciones 4/3 (cuatro puertos, tres posiciones) o configuraciones 4/2 (cuatro puertos, dos posiciones), entre otras opciones.
Cada tipo de carrete crea diferentes rutas de flujo cuando la válvula está en su posición neutral o central. Algunas configuraciones cierran todos los puertos cuando están desenergizados, lo que mantiene los cilindros en su lugar. Otros conectan la bomba al tanque, lo que descarga la bomba y ahorra energía. La elección depende de lo que necesita que haga su sistema cuando la válvula no está activada.
La válvula distribuidora 4WE 10 D de Rexroth se suministra tanto en versión con retorno por resorte como con retén. Las válvulas de retorno por resorte regresan automáticamente a su posición inicial cuando se corta la energía, lo cual a menudo es importante para la seguridad. Las versiones con retén permanecen en su última posición hasta que envía otra señal, lo que funciona mejor para aplicaciones en las que necesita mantener algo en su lugar durante cortes de energía.
Especificaciones eléctricas
Esta válvula funciona con una amplia gama de sistemas eléctricos. Puede pedirlo con voltajes CC desde 12 V hasta 230 V, o con varias opciones de voltaje CA. El solenoide de CC estándar consume entre 30 y 35 vatios de potencia.
Las conexiones eléctricas vienen en diferentes estilos, incluidos conectores enchufables que cumplen con los estándares DIN. La válvula tiene un grado de protección IP65, lo que significa que puede soportar el polvo y las salpicaduras de agua sin problemas. El aislamiento cumple con los estándares VDE Clase F, por lo que es adecuado para entornos industriales donde la seguridad eléctrica es importante.
Para la resolución de problemas o la operación de emergencia, muchas versiones incluyen opciones de anulación manual. Estos le permiten cambiar la válvula mecánicamente cuando está configurando un sistema o necesita mover algo durante un corte de energía.
Dónde se utiliza esta válvula
El 4WE 10 D aparece en muchas industrias diferentes porque equilibra el rendimiento con la confiabilidad. En aplicaciones marinas, lo encontrará controlando sistemas de dirección en barcos, manejando grúas que cargan y descargan carga y ajustando hélices de paso variable. Estos entornos exigen válvulas que puedan funcionar continuamente en condiciones difíciles, y el diseño de Rexroth resiste bien el aire salado y las vibraciones.
Las plantas de producción utilizan la válvula de control direccional 4WE 10 D de Rexroth en máquinas herramienta, equipos de moldeo por inyección y prensas de conformado de metales. La capacidad de alta frecuencia de conmutación la hace útil para la producción automatizada donde la válvula realiza ciclos miles de veces por turno. El ajuste de la amortiguación ayuda a prevenir daños por impacto en los componentes de precisión de estas máquinas.
Los equipos móviles y de construcción también dependen de esta plataforma de válvulas, aunque esas aplicaciones a menudo utilizan variantes ligeramente diferentes optimizadas para sistemas hidráulicos móviles.
Mantenimiento y limpieza de fluidos
Como la mayoría de los componentes hidráulicos de precisión, el 4WE 10 D necesita aceite limpio para funcionar correctamente. Las holguras entre el carrete y el cuerpo de la válvula se miden en micrómetros y las partículas de suciedad pueden provocar desgaste y fugas internas con bastante rapidez.
Rexroth especifica que el fluido hidráulico debe cumplir con los estándares de limpieza NAS 1638 Clase 9. Necesitará un buen sistema de filtración con una proporción beta de al menos 75 para partículas de 10 micrones. Esto puede parecer demasiado estricto, pero cuando se ejecutan 15.000 ciclos por hora, el daño por contaminación se acumula rápidamente.
El mantenimiento regular incluye verificar la limpieza del fluido, inspeccionar si hay fugas y, ocasionalmente, reemplazar los kits de sellos. Los kits de sellos suelen contener nueve juntas tóricas y vienen con números de pieza como R961006886 para las series más nuevas. Debido al diseño de pasador húmedo, a menudo es posible reemplazar la bobina del solenoide sin necesidad de realizar un desmontaje importante, lo que reduce el tiempo de inactividad.
Comparando con otras opciones
La válvula distribuidora 4WE 10 D de Rexroth compite en la categoría NG10 con válvulas de Parker, Eaton y otros fabricantes importantes. La serie D3W de Parker ofrece presiones nominales similares, alrededor de 345 bar. La serie DG4V-5 de Eaton también opera en rangos de presión comparables, aunque las especificaciones varían según el modelo.
Lo que distingue a la opción de Rexroth es principalmente su capacidad de amortiguación integrada. Mientras que otros fabricantes fabrican válvulas robustas y con gran capacidad de respuesta, muchos no incluyen supresión de impactos incorporada. Si necesita esa característica, tendrá que agregar aceleradores o cojines externos a su sistema, lo que ocupa espacio y agrega complejidad.

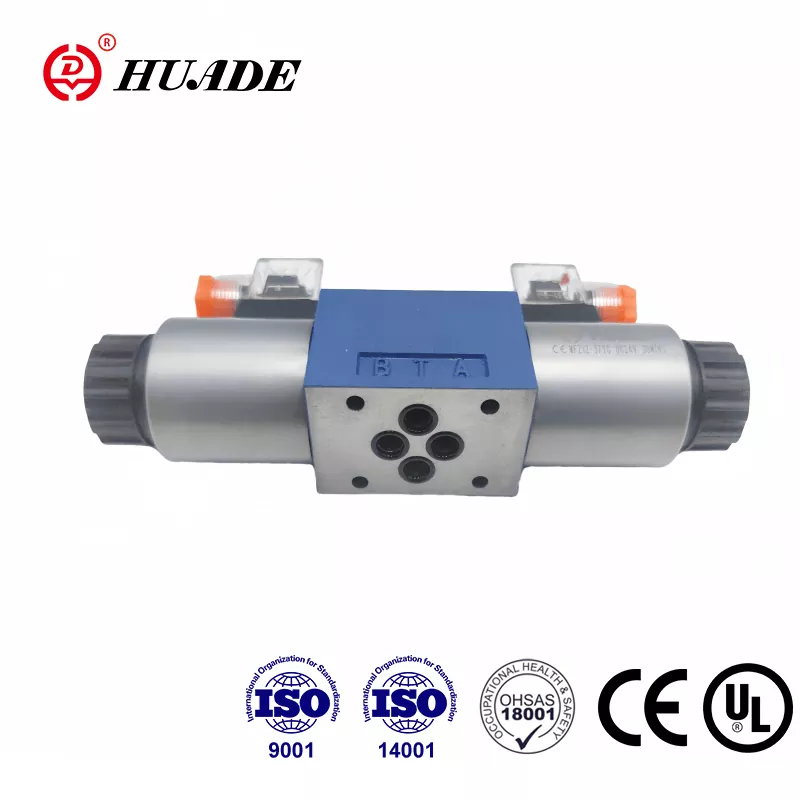

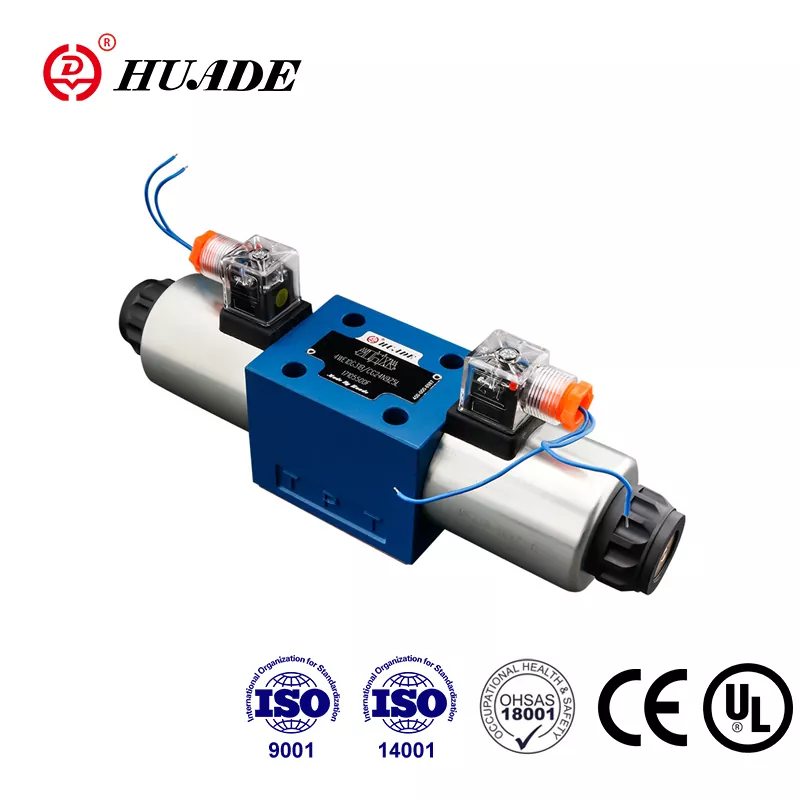

También existen alternativas compatibles de empresas como Huade que siguen los mismos estándares de montaje y ofrecen precios más bajos. Estos pueden funcionar bien para aplicaciones menos críticas, pero debe comparar cuidadosamente las especificaciones de rendimiento reales, especialmente los caudales máximos y los datos de durabilidad a largo plazo.
Consideraciones de instalación
El 4WE 10 D se monta en una subplaca utilizando el patrón estándar ISO 4401-05. Los orificios para los pernos están espaciados 80 por 32 milímetros, lo que coincide con el estándar de la industria para esta clase de tamaño. Esta estandarización significa que a menudo puede cambiar entre válvulas de diferentes fabricantes sin tener que rediseñar el colector o la placa secundaria.
Al instalar la válvula, preste atención a las marcas de los puertos. El puerto P se conecta a su bomba, los puertos A y B van a su actuador y el puerto T regresa al tanque. Ponerlos al revés hará que su sistema funcione incorrectamente y podría dañar el equipo.
La válvula distribuidora 4WE 10 D de Rexroth puede funcionar a temperaturas ambiente desde -15 grados Celsius hasta 70 grados Celsius. La temperatura del fluido hidráulico afecta los tiempos de conmutación porque la viscosidad del aceite cambia con la temperatura. Si su sistema funciona en condiciones de frío o calor extremos, es posible que deba tenerlo en cuenta en sus cálculos de tiempo.
Variantes especiales para zonas peligrosas
Para aplicaciones en atmósferas explosivas, Rexroth ofrece versiones de esta válvula con certificación ATEX. La serie WE...XE funciona en entornos de Zona 2 donde pueden estar presentes gases o polvo explosivos pero que normalmente no se esperan. La serie WE...XN maneja condiciones de Zona 3 con menores riesgos de explosión.
Estas variantes a prueba de explosiones utilizan diseños de bobina especiales y carcasas protectoras que evitan fuentes de ignición. Si trabaja en instalaciones petroquímicas, operaciones mineras o plataformas marinas, necesitará estas versiones certificadas para cumplir con las normas de seguridad.
Prepare su sistema para el futuro
A medida que los sistemas industriales se vuelven más automatizados y conectados, tener capacidades de diagnóstico se vuelve más valioso. Mientras que la 4WE 10 D básica es una válvula de cierre sencilla, Rexroth ofrece una plataforma mejorada llamada serie 4WEH 10 que agrega monitoreo de posición y ajuste electrónico de carrera.
Estas versiones avanzadas utilizan el mismo diseño probado de cuerpo de válvula y carrete que el 4WE 10 D estándar, pero incluyen sensores que le indican dónde está colocado el carrete. Esta retroalimentación ayuda con el mantenimiento predictivo y el monitoreo de condición. Si está construyendo un sistema que necesita cumplir con los estándares de la Industria 4.0 o requiere una certificación de seguridad funcional, la plataforma 4WEH le brinda una ruta de actualización sin cambiar el diseño básico de su circuito hidráulico.
Tomar la decisión correcta
La válvula distribuidora 4WE 10 D de Rexroth representa un sólido punto medio entre potencia y practicidad. Maneja altas presiones y caudales sin estar demasiado diseñado para aplicaciones simples. El diseño del solenoide de pasador húmedo simplifica el mantenimiento y la función de amortiguación ajustable ayuda a proteger los sistemas sensibles contra golpes hidráulicos.
Cuando especifique esta válvula, asegúrese de comprender qué serie está obteniendo. Las series 3X y 5X tienen algunas diferencias en los índices de presión máxima, y las versiones más nuevas del 5X alcanzan los 350 bar en comparación con los 315 bar de algunas variantes más antiguas. Si está utilizando bobinas de alto voltaje como 96 V o 205 V CC, recuerde que debe reducir el flujo máximo en un diez por ciento para evitar el sobrecalentamiento del solenoide.
La clave para una larga vida útil es mantener una limpieza adecuada del fluido y seguir los estándares de filtración recomendados. Esto no es opcional si desea que la válvula alcance su vida operativa esperada. Con una buena gestión de fluidos y el reemplazo periódico de los sellos, estas válvulas pueden ofrecer millones de ciclos en servicio industrial.
Ya sea que esté diseñando un sistema nuevo o reemplazando una válvula existente, el 4WE 10 D ofrece confiabilidad comprobada con suficiente flexibilidad para adaptarse a muchas aplicaciones diferentes. Su patrón de montaje estandarizado y su amplia gama de configuraciones de carretes significan que generalmente puede encontrar una versión que se adapte a sus necesidades sin modificaciones personalizadas.
