Cuando trabaja con sistemas hidráulicos en entornos industriales, la válvula de control direccional es esencialmente el controlador de tráfico para la potencia del fluido. La válvula de control direccional Bosch Rexroth 4WE 10 J es uno de esos caballos de batalla que silenciosamente mantiene en funcionamiento las líneas de producción en fábricas de todo el mundo. Esta válvula en particular existe desde hace décadas y hay una buena razón por la cual los ingenieros siguen especificándola para sus proyectos.
¿Qué hace que la válvula de control direccional 4WE 10 J sea diferente?

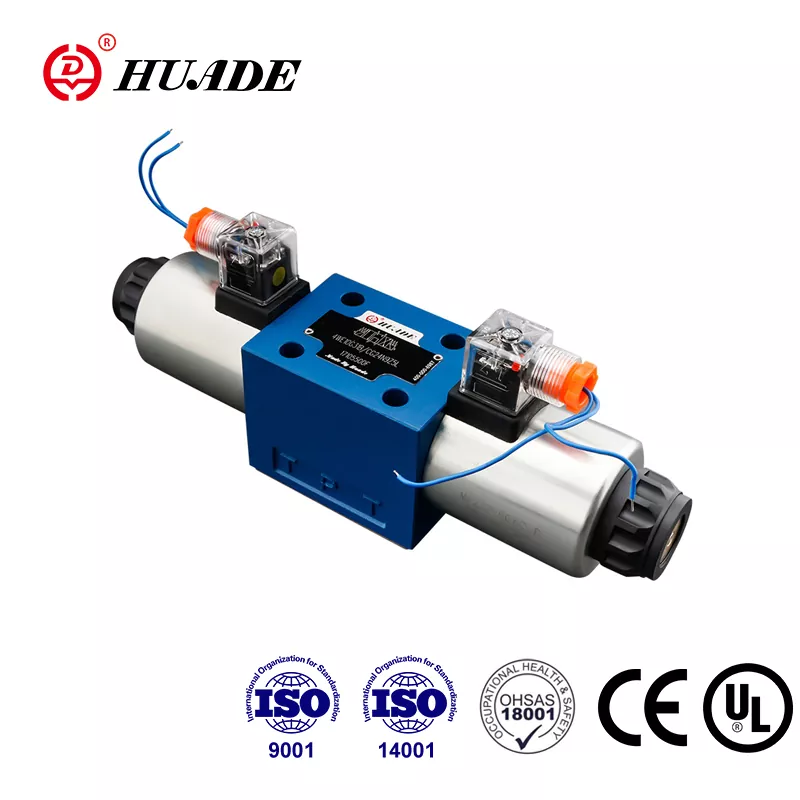

La Rexroth 4WE 10 J es lo que llamamos una válvula de corredera direccional accionada por solenoide. Piense en ello como un interruptor controlado eléctricamente que dirige el aceite hidráulico hacia donde debe ir. La parte "4WE" nos dice que tiene cuatro puertos principales y que funciona eléctricamente. El "10" indica que es un tamaño NG10, que coincide con el estándar de montaje CETOP 5. Esa "J" al final es bastante importante porque define cómo se comporta la válvula cuando está en su posición central.
Lo que distingue a esta válvula es su capacidad para manejar presiones y flujos importantes. Estamos hablando de presiones máximas de trabajo de hasta 350 bar, lo que se traduce en unas 5.000 libras por pulgada cuadrada. Las versiones de voltaje CC pueden impulsar 160 litros por minuto, mientras que las versiones de CA manejan 120 litros por minuto. Esos números son importantes cuando intenta mover cargas pesadas u operar cilindros grandes.
Cómo funciona la posición central del patrón J
La configuración del carrete en J es probablemente la característica más distintiva de esta válvula de control direccional. Cuando la válvula se ubica en su posición central con ambos solenoides apagados, todos los puertos principales quedan bloqueados. El puerto de la bomba (P), ambos puertos de trabajo (A y B) y el puerto de retorno del tanque (T) están completamente aislados entre sí.
Este diseño de centro bloqueado tiene un propósito específico. Cuando tienes un cilindro hidráulico que sostiene una carga pesada, no quieres que esa carga descienda lentamente mientras no la controlas activamente. El 4WE 10 J mantiene todo en su sitio. La bomba no envía aceite a ninguna parte y el cilindro no puede purgarse de regreso al tanque. Esto lo hace particularmente útil en aplicaciones como máquinas de moldeo por inyección, donde se necesita mantener una posición precisa durante las diferentes etapas del ciclo de moldeo.
Cuando energiza uno de los solenoides, el carrete se desplaza para conectar la bomba a un puerto de trabajo mientras el otro puerto de trabajo se abre al tanque. Energice el otro solenoide y las conexiones se invierten. Es un sistema hidráulico sencillo, pero el centro bloqueado le brinda esa capacidad de retención estática que otros patrones de carretes no brindan.
Los detalles técnicos que importan
El 4WE 10 J sigue la norma ISO 4401-05-04-0-05 para su interfaz de montaje. Esta estandarización significa que puedes intercambiarla con otras válvulas NG10 de diferentes fabricantes si es necesario, aunque siempre hay detalles que verificar. El montaje utiliza cuatro pernos M6 x 50 apretados a 15 Newton-metros. Necesitará una placa de montaje independiente, que Rexroth denomina algo así como G 66/01.
Los solenoides son lo que Rexroth llama diseño de "pasador húmedo". La bobina eléctrica se encuentra en una carcasa expuesta al aceite hidráulico, lo que ayuda con el enfriamiento y reduce el ruido en comparación con los solenoides secos. Estas bobinas se pueden quitar y girar 90 grados sin desmontar toda la válvula, lo cual es conveniente cuando tienes poco espacio o necesitas reorientar las conexiones eléctricas. Las opciones de voltaje comunes incluyen 24 VCC y 120 VCA, aunque hay otros voltajes disponibles.
Los tiempos de respuesta son respetables para este tipo de válvula de control direccional. Cuando aplica energía, el carrete cambia en aproximadamente 45 a 70 milisegundos. Cuando cortas la energía, el resorte la devuelve en 35 a 45 milisegundos. Estas no son velocidades de servoválvulas, pero son adecuadas para la mayoría de las aplicaciones de maquinaria industrial.
Dónde encontrará funcionando esta válvula
El 4WE 10 J se utiliza en muchos equipos industriales diferentes. Las máquinas herramienta pesadas lo utilizan para controlar mesas de trabajo y husillos. Las prensas hidráulicas dependen de él para un control preciso de los cilindros. Las máquinas de moldeo por inyección son probablemente una de las aplicaciones más comunes, especialmente en los circuitos de sujeción de moldes, donde es necesario mantener toneladas de fuerza de sujeción sin ningún desvío.
En una configuración típica de moldeo por inyección, la válvula de control direccional maneja la apertura y el cierre del molde. Durante la inyección, la posición central en forma de J bloquea el aceite hidráulico en el cilindro de sujeción, manteniendo una presión constante aunque la bomba esté realizando otro trabajo. Esto evita la rebaba (fugas de plástico no deseadas del molde) y garantiza una calidad constante de las piezas. Cuando llega el momento de abrir el molde, un solenoide se activa y la válvula se mueve, dirigiendo el aceite para retraer el mecanismo de sujeción.
La válvula también aparece en equipos móviles, maquinaria de construcción y sistemas de manipulación de materiales. En cualquier lugar donde necesite control direccional con buena capacidad de retención y caudales razonables, vale la pena considerar el 4WE 10 J.
Comprender el código de pedido
Rexroth utiliza un sistema de codificación sistemático para sus válvulas de control direccional y comprenderlo le ayudará a obtener exactamente lo que necesita. Un número de modelo completo típico podría ser 4WE 10 J3X/CG24N9K4, con el número de pieza de Rexroth R900589988.
Desglosando eso: el "4" confirma cuatro puertos principales. "WE" significa que es una válvula de carrete direccional operada eléctricamente. "10" es la clasificación de tamaño NG10. "J" identifica el patrón del carrete con el centro bloqueado. "3X" o "5X" indica la serie, siendo 5X la serie de producción actual. Las letras y números después de la barra diagonal especifican detalles como el voltaje del solenoide (G24 significa 24 VCC), el material del sello y varias opciones.
Si ve una "V" en el sufijo, eso indica sellos FKM en lugar de sellos NBR estándar. Querrá FKM si usa fluidos de éster de fosfato o opera a temperaturas más altas. Los sellos NBR estándar funcionan bien con aceites hidráulicos minerales en rangos de temperatura industriales normales.
Requisitos de fluidos y filtración
El 4WE 10 J está diseñado principalmente para aceites hidráulicos de base mineral, aunque puede manejar ésteres de fosfato con el material de sellado adecuado. El rango de viscosidad es bastante amplio, de aproximadamente 2,8 a 380 milímetros cuadrados por segundo, con una viscosidad operativa nominal de alrededor de 37 a 55 grados Celsius. La temperatura de funcionamiento debe permanecer entre -20 y más 50 grados Celsius para el ambiente.
Aquí es donde comienzan muchos dolores de cabeza de mantenimiento: la limpieza de fluidos. Las holguras dentro de una válvula de control direccional se miden en micrones. Estamos hablando de huecos de entre tres y trece micras en zonas críticas. En comparación, un cabello humano mide aproximadamente 70 micrones. Si deja que la contaminación entre en el aceite hidráulico, las partículas pueden acumularse en estos espacios y hacer que el carrete se atasque.
Rexroth recomienda una filtración de 10 micrones o más. Esa no es una sugerencia que debas ignorar. Un carrete atascado significa que la válvula no cambiará o, peor aún, podría cambiar y no regresar. En particular, con los solenoides de CA, un carrete atascado puede provocar que la bobina se queme porque el solenoide está diseñado para un funcionamiento intermitente, no para una retención continua. Seguir algo como los estándares de limpieza NAS 1638 Clase 9 le evitará dolores de cabeza en el futuro.
Problemas comunes y solución de problemas
La mayoría de los problemas con el 4WE 10 J se deben a tres áreas: contaminación, fallos eléctricos o daños mecánicos. La buena noticia es que Rexroth incluye una anulación manual de estas válvulas, lo que le brinda una herramienta de diagnóstico.
Si su válvula de control direccional no cambia cuando energiza el solenoide, pruebe primero con la anulación manual. Empuje el pasador de anulación y vea si la válvula se desplaza mecánicamente. Si cambia manualmente pero no eléctricamente, estás ante un problema eléctrico. Verifique su voltaje en el conector del solenoide, verifique su cableado y pruebe la resistencia de la bobina. Si la válvula no cambia ni siquiera manualmente, el carrete está atascado, generalmente por contaminación.
Los problemas de contaminación se manifiestan de diversas maneras. A veces la válvula cambia pero no regresa al centro correctamente. Otras veces puede cambiar lentamente o no cambiar en absoluto. La fuga interna es otro síntoma, donde se pierde presión o se ve que el cilindro se desplaza incluso con la válvula supuestamente en la posición central bloqueada. Estos problemas generalmente significan que la contaminación ha rayado el carrete o el cuerpo de la válvula, creando vías de fuga.
Los problemas eléctricos suelen ser sencillos. Sin voltaje significa que verifique su cableado y sistema de control. Un voltaje o polaridad incorrectos (para solenoides de CC) significa que es posible que la válvula no cambie de manera confiable. Las bobinas quemadas aparecen como circuitos abiertos o resistencia muy baja. El reemplazo de las bobinas es bastante simple ya que simplemente salen del cuerpo de la válvula.
El daño mecánico es menos común pero puede ocurrir. Los resortes de retorno rotos impedirán que el carrete se centre. Los pasadores del solenoide dañados no empujan el carrete correctamente. Por lo general, estos requieren reemplazo o reconstrucción de válvulas en lugar de simples reparaciones.
Consideraciones de instalación
El montaje correcto de un 4WE 10 J comienza con una superficie de montaje limpia y plana. La válvula se atornilla a una subplaca o colector usando esos cuatro pernos M6 que mencionamos anteriormente. La planitud de la superficie es importante porque las juntas tóricas que sellan cada puerto deben comprimirse de manera uniforme. Cualquier deformación o residuo puede crear vías de fuga.
Apriete esos pernos de montaje a 15 Newton-metros, ni más ni menos. Si es demasiado poco, es posible que se produzcan fugas externas. Demasiado corre el riesgo de distorsionar el cuerpo de la válvula, lo que puede provocar que el carrete se atasque. Utilice una llave dinamométrica, no una suposición.
Las conexiones eléctricas también necesitan atención. Asegúrese de conectarse a los terminales de voltaje correctos. La válvula normalmente tiene una regleta de terminales o conector para cada solenoide, además de una conexión a tierra. Esa conexión a tierra es obligatoria por seguridad y también puede reducir el ruido eléctrico en su sistema de control.
La válvula de control direccional debe orientarse con los solenoides apuntando hacia arriba cuando sea posible. Esto ayuda a prevenir la acumulación de humedad en las conexiones eléctricas. Si debe montarlo de manera diferente, considere agregar botas o cubiertas para proteger los terminales eléctricos.
Comparando alternativas
La 4WE 10 J no es la única válvula de control direccional NG10 disponible. Parker fabrica la serie D3W, que ofrece especificaciones similares. Eaton Vickers tiene la serie DG4V-5. HYDAC produce válvulas NG10 que pueden sustituirse en muchas aplicaciones. Entonces, ¿por qué elegiría Rexroth?
La capacidad de flujo es un factor. Los 160 litros por minuto del 4WE 10 J en versiones DC superan a algunos competidores. El tiempo de respuesta es competitivo, de 45 a 70 milisegundos para la activación. El diseño del solenoide de pasador húmedo con bobinas giratorias y extraíbles ofrece ventajas prácticas de mantenimiento. Rexroth también ofrece una variedad más amplia de patrones y opciones de carretes dentro de la serie 4WE 10, lo que le brinda más flexibilidad para satisfacer sus necesidades exactas.
En cuanto al precio, estas válvulas están en el mismo estadio. Podrías pagar entre 950 y 1050 dólares estadounidenses por una configuración común. Ese precio refleja la calidad de grado industrial y la ingeniería necesaria para mantener espacios libres ajustados y un rendimiento confiable.
La verdadera diferenciación a menudo se reduce a lo que ya estás usando en tu sistema. Si su equipo ya está construido con componentes Rexroth, seguir con el 4WE 10 J mantiene la coherencia en el inventario de piezas y la familiaridad del técnico. Si trabaja con sistemas Parker o Eaton, es posible que sus equivalentes se integren más fácilmente.
Abastecimiento y disponibilidad
Encontrar un 4WE 10 J suele ser sencillo. Las configuraciones comunes como la R900589988 (versión de 24 VCC) suelen estar en stock en los distribuidores industriales. Rexroth dispone de una tienda online oficial donde se puede comprar directamente. Las plataformas de suministro industrial como Alibaba ofrecen válvulas Rexroth genuinas y alternativas compatibles, aunque es necesario verificar lo que realmente se obtiene.
Los plazos de entrega varían según la configuración. Los artículos en stock pueden enviarse en unos pocos días. Los pedidos especiales con opciones inusuales pueden tardar varias semanas. Si está realizando el mantenimiento de equipos críticos, tener a mano una válvula de repuesto tiene sentido dado el costo relativamente bajo en comparación con el tiempo de inactividad.
Tenga en cuenta que las series más antiguas como la 3X han sido descontinuadas. Si está reemplazando una válvula de la serie 3X, puede actualizar a la serie 5X, que es la versión de producción actual. La interfaz de montaje y el funcionamiento básico siguen siendo los mismos, aunque puede haber pequeñas diferencias en las opciones o especificaciones de rendimiento.
Haciendo que dure
Obtener la máxima vida útil de su válvula de control direccional se reduce a algunas prácticas clave. Primero y más importante: mantener el fluido hidráulico limpio. Esa filtración de 10 micrones de la que hablamos antes no es opcional si desea un servicio confiable. Cambie sus filtros con regularidad y observe la caída de presión en el elemento filtrante.
En segundo lugar, verifique que el patrón de carrete J realmente coincida con su aplicación. Si está utilizando una bomba de desplazamiento fijo sin válvula de descarga, el centro bloqueado podría causar problemas. La bomba chocará contra los puertos bloqueados, generando calor y desperdiciando energía. Un carrete en J funciona mejor con bombas o sistemas de desplazamiento variable que tienen capacidad de descarga separada.
En tercer lugar, utilice la anulación manual durante el diagnóstico, no como método operativo habitual. Esos pines de anulación están ahí para la resolución de problemas y el mantenimiento, no para el uso diario en producción. Golpear repetidamente la anulación puede dañar el mecanismo con el tiempo.
Cuarto, preste atención a la presión y el flujo de funcionamiento de su sistema. El hecho de que el 4WE 10 J pueda manejar 350 bares y 160 litros por minuto no significa que deba funcionar a esos límites continuamente. Operar en el medio del entorno de rendimiento en lugar de en los extremos extenderá la vida útil.
Finalmente, cuando tenga una falla, no simplemente coloque una nueva bobina de solenoide sin investigar por qué falló. Las bobinas no suelen fallar por sí solas. Fallan porque el carrete está atascado y la bobina se sobrecalienta, o por problemas eléctricos en su sistema de control. Solucione la causa raíz, no sólo el síntoma.
La conclusión
La válvula de control direccional Rexroth 4WE 10 J representa décadas de evolución de la hidráulica industrial. No es sofisticado ni de alta tecnología para los estándares actuales, pero hace su trabajo de manera confiable cuando se aplica y mantiene adecuadamente. El patrón de carrete en J con centro bloqueado le brinda una retención de carga positiva. El tamaño NG10 maneja un flujo y presión sustanciales. El diseño del solenoide de pasador húmedo equilibra el rendimiento con un práctico acceso para mantenimiento.
Si está diseñando un nuevo sistema hidráulico que necesita control direccional con capacidad de retención, o si está reemplazando una válvula desgastada en un equipo existente, el 4WE 10 J merece consideración. Solo asegúrese de especificar la serie correcta (5X para la producción actual), el voltaje correcto del solenoide y el material de sellado adecuado para su fluido. Preste atención a la filtración desde el primer día y obtendrá años de servicio confiable con estas válvulas.
Comprender cómo funciona su válvula de control direccional y qué necesita para mantenerse saludable no es complicado. Sólo requiere prestar atención a los detalles que importan: fluido limpio, voltaje adecuado, aplicación correcta y mantenimiento regular. Hágalo bien y el 4WE 10 J mantendrá su sistema hidráulico fluyendo hacia donde debe ir, cuando sea necesario.
