Cuando trabaja con sistemas hidráulicos, elegir la válvula de control direccional adecuada puede mejorar o deshacer su operación. La válvula de control direccional Bosch Rexroth 4WE 10 E se ha ganado su reputación como un caballo de batalla confiable en aplicaciones industriales y existen buenas razones por las que los ingenieros siguen recurriendo a ella.
Lo que hace especial a la válvula de control direccional 4WE 10 E

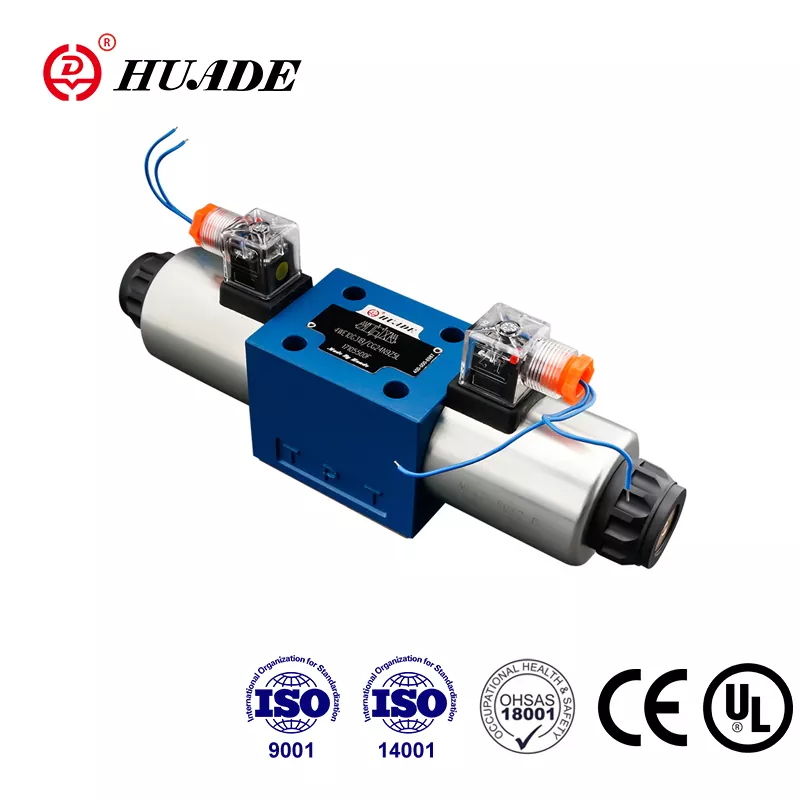

La Rexroth 4WE 10 E es una válvula solenoide de acción directa que controla cómo se mueve el fluido hidráulico a través de su sistema. Piense en ello como un controlador de tráfico para su aceite hidráulico. Le dice al fluido adónde ir, cuándo detenerse y qué camino tomar. Esta válvula en particular utiliza bobinas electromagnéticas para mover un carrete interno, que luego redirige el flujo para hacer que los cilindros o motores hidráulicos se muevan exactamente como usted los necesita.
Lo que distingue a esta válvula de control direccional es su diseño de centro cerrado, marcado por la "E" en su nombre. Cuando la válvula se asienta en su posición neutral, todos los puertos permanecen bloqueados. Su actuador hidráulico mantiene su posición sin desviarse, lo cual es muy importante cuando levanta cargas pesadas o necesita mantener algo perfectamente quieto.
Desglosando el número de modelo
El nombre 4WE 10 E le dice todo acerca de lo que hace esta válvula. El "4" significa que tiene cuatro puertos para conectar sus líneas hidráulicas. El "WE" indica que es una válvula de control direccional de acción directa con operación de solenoide. El "10" hace referencia a su tamaño, que sigue el estándar NG10, también conocido como CETOP 5 o ISO 4401-05-04-0-05. Esta estandarización significa que el Rexroth 4WE 10 E se adaptará físicamente a cualquier superficie de montaje diseñada para válvulas NG10, lo que le brindará flexibilidad a la hora de reemplazar equipos antiguos o construir sistemas nuevos.
La designación "E" describe la configuración del carrete. En el mundo de las válvulas, diferentes letras representan diferentes patrones de flujo. El tipo E mantiene todos los puertos cerrados en la posición central, lo que lo hace ideal cuando necesita mantener una carga estable sin ningún movimiento.
Capacidades técnicas que importan
La válvula de control direccional 4WE 10 E soporta presiones importantes. Puede funcionar hasta 350 bar en los puertos principales, lo que se traduce en unas 5.075 libras por pulgada cuadrada. Eso es suficiente para la mayoría de las aplicaciones industriales pesadas, desde máquinas de moldeo por inyección hasta equipos de construcción.
La capacidad de flujo varía dependiendo de si elige alimentación CC o CA. La versión de CC de esta válvula de control direccional de Rexroth mueve hasta 160 litros por minuto, mientras que la versión de CA alcanza un máximo de 120 litros por minuto. Esta diferencia existe porque las bobinas de CA generan más calor cuando la válvula permanece energizada, por lo que Bosch Rexroth limita el flujo para evitar problemas de sobrecalentamiento.
El tiempo de respuesta es importante cuando necesitas movimientos rápidos y precisos. El 4WE 10 E se enciende en 45 a 70 milisegundos y se apaga en 35 a 45 milisegundos cuando se utiliza corriente continua. Eso es lo suficientemente rápido para la mayoría de las líneas de producción automatizadas. Si necesita un funcionamiento aún más suave, puede agregar inserciones de amortiguación opcionales que ralentizan la acción de cambio para reducir el impacto en su sistema.
Cómo funciona el centro cerrado
La configuración del carrete tipo E le da a esta válvula de control direccional su capacidad de retención de carga. Imagínese tres posiciones: centro, izquierda y derecha. En la posición central, las conexiones internas del carrete bloquean los cuatro puertos. El puerto P se conecta a su bomba, el puerto T va a su tanque y los puertos A y B se conectan a su actuador. Cuando todo permanece bloqueado, el aceite atrapado en su cilindro no puede escapar, por lo que su carga permanece exactamente donde la dejó.
Energice la bobina "a" y el carrete se desplaza hacia la izquierda. Ahora el puerto P se conecta al puerto A mientras que el puerto B drena al puerto T. Su actuador se extiende. Cambie a la bobina "b" y el carrete se moverá hacia la derecha, invirtiendo el patrón de flujo. El puerto P alimenta el puerto B mientras que el puerto A regresa al tanque, retrayendo el actuador.
Esta disposición de centro cerrado funciona perfectamente para aplicaciones como mesas elevadoras, abrazaderas y máquinas prensadoras donde mantener la posición es más importante que la eficiencia energética. La desventaja es que la bomba sigue acumulando presión incluso cuando nada se mueve, lo que genera calor y desperdicia energía. Normalmente emparejará este Rexroth 4WE 10 E con una válvula de alivio para proteger su sistema.
Aplicaciones del mundo real
Las plantas de fabricación utilizan la válvula distribuidora 4WE 10 E de innumerables maneras. Las máquinas de moldeo por inyección dependen de él para controlar la sujeción del molde con precisión. Los equipos de fundición a presión lo utilizan para colocar piezas metálicas con precisión. La maquinaria de construcción se beneficia de su capacidad para mantener posiciones de cucharón y pluma en pendientes sin desviarse.
La válvula también aparece en aplicaciones marinas, equipos para trabajar metales y sistemas de fabricación de precisión. Siempre que necesite un actuador hidráulico para permanecer bajo carga, el diseño de centro cerrado de esta válvula de control direccional de Rexroth le brindará el control que necesita.
Instalación y montaje

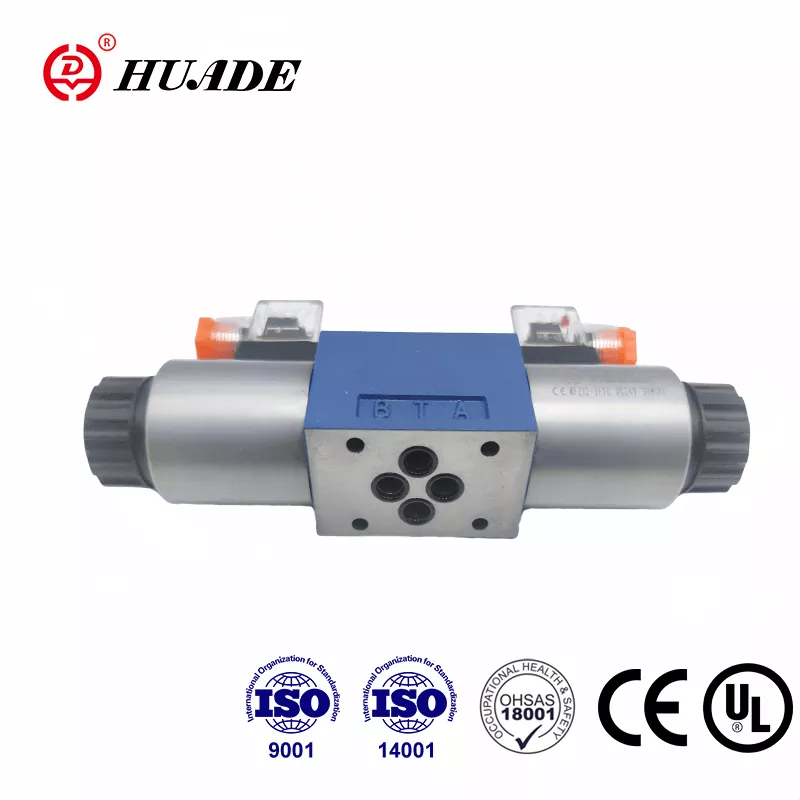

El 4WE 10 E se monta directamente en una subplaca que coincide con el estándar NG10. Este enfoque modular simplifica la instalación y el reemplazo. Puede apilar válvulas adicionales encima usando bloques colectores, creando conjuntos de válvulas compactos que ahorran espacio y reducen la cantidad de mangueras y accesorios que necesita.
El diseño del solenoide de armadura húmeda ofrece ventajas prácticas. La bobina se asienta en aceite, lo que ayuda a disipar el calor y reduce el ruido. Puede girar el conjunto de la bobina 360 grados para colocar el conector eléctrico donde sea más conveniente. Si falla una bobina, puede reemplazarla sin drenar el sistema hidráulico, lo que minimiza el tiempo de inactividad.
Las conexiones eléctricas siguen la norma DIN EN 175301-803, con grados de protección IP65 o IP67 según su configuración. Las opciones de voltaje incluyen 12, 24, 110 y 230 voltios para alimentación CC y CA, con una tolerancia de más o menos 10 por ciento.
Comparando con otras opciones
Cuando compre una válvula de control direccional del tamaño NG10, encontrará alternativas de Parker, Eaton y otros fabricantes. La serie Parker D3W ofrece índices de presión y flujo similares, pero cambia más lentamente y tarda unos 110 milisegundos en responder. El Eaton DG4V-5 coincide con la capacidad de flujo pero no especifica su frecuencia de ciclo tan claramente.
El Rexroth 4WE 10 E destaca por su tiempo de respuesta más rápido y su mayor capacidad de ciclismo. Puede manejar hasta 15.000 operaciones de conmutación por hora, lo que lo hace adecuado para procesos automatizados de alta velocidad. La opción de amortiguación ajustable también le brinda más control sobre la rapidez con la que cambia la válvula, lo que le ayuda a ajustar el comportamiento de su sistema.
El precio varía mucho según las especificaciones y el lugar de compra. Las configuraciones básicas de esta válvula de control direccional Rexroth comienzan alrededor de $56, mientras que las versiones con recubrimientos especiales, voltaje personalizado o sellos mejorados pueden exceder los $1200. Los encontrará a través de distribuidores oficiales de Bosch Rexroth, casas de suministros industriales y mercados en línea. Al comprar, verifique que el número de modelo coincida exactamente con sus requisitos, prestando especial atención al voltaje nominal y al tipo de carrete.
Manteniéndolo funcionando
El mayor enemigo de cualquier válvula de control direccional es la contaminación. Las partículas de suciedad en el aceite hidráulico hacen que el carrete se atasque, lo que provoca un funcionamiento errático o una falla total. El 4WE 10 E necesita aceite filtrado a 10 micras, lo que corresponde a los niveles de limpieza NAS 1638 Clase 9 o ISO 4406 20/18/15.
El mantenimiento regular comienza con el control del aceite. Verifique si hay decoloración, lo que indica sobrecalentamiento u oxidación. Pruebe la viscosidad periódicamente porque el aceite demasiado diluido o demasiado espeso afecta el rendimiento de la válvula. Reemplace los filtros a tiempo y considere instalar manómetros para detectar problemas a tiempo.
Cuando esta válvula de control direccional de Rexroth falla, los síntomas generalmente apuntan a causas específicas. Si la válvula se atasca pero funciona cuando presiona la anulación manual, es probable que se contamine. Las bobinas quemadas en las versiones de CA a menudo resultan de un flujo excesivo que hace que la bobina se atasque mientras está energizada, sobrecalentando la bobina. Las fugas externas generalmente provienen de sellos desgastados, mientras que las fugas internas se manifiestan como un movimiento lento y esponjoso del actuador.
La limpieza de la válvula requiere cuidado. Retírelo del sistema, desmóntelo con cuidado y limpie el orificio y el carrete con WD-40 o un solvente similar. Sople los conductos con aire comprimido e inspeccione si hay desgaste o daños. Reemplace los sellos usando el kit correcto para su versión de válvula, teniendo en cuenta que las aplicaciones de alta temperatura necesitan sellos de FKM en lugar de caucho NBR estándar.
Tomar la decisión correcta
La válvula de control direccional 4WE 10 E destaca cuando es importante mantener la carga. Su diseño de centro cerrado evita la deriva, su rápida respuesta respalda la automatización y su montaje estandarizado simplifica la instalación. La construcción modular le permite construir circuitos de control complejos en espacios compactos y las bobinas de armadura húmeda ofrecen una larga vida útil con un mantenimiento mínimo.
Considere la compensación energética. Esa posición central bloqueada mantiene la bomba cargada incluso cuando nada se mueve, generando calor y consumiendo energía. Si la eficiencia energética supera el mantenimiento de la posición en su aplicación, mire los carretes tipo J que descargan la bomba en punto muerto. Para aplicaciones que necesitan flotación libre, las configuraciones de centro abierto tipo H podrían funcionar mejor.
Haga coincidir su sistema eléctrico con la válvula con cuidado. Las versiones de CC manejan un flujo mayor y responden más rápido, lo que las convierte en la opción predeterminada para la mayoría de las aplicaciones industriales. La energía de CA funciona bien para operaciones más lentas, pero recuerde el límite de flujo de 120 litros por minuto para evitar daños en el serpentín.
El Rexroth 4WE 10 E se ha ganado su lugar en la hidráulica industrial gracias a décadas de rendimiento probado. Su combinación de capacidad de alta presión, respuesta rápida y retención de carga confiable lo convierte en una opción sólida para aplicaciones exigentes. Mantenga su aceite limpio, elija la configuración de carrete adecuada para sus necesidades y esta válvula de control direccional le brindará años de servicio confiable. Ya sea que esté reemplazando una válvula existente o diseñando un nuevo sistema, comprender qué hace que el 4WE 10 E funcione le ayudará a aprovechar al máximo su equipo hidráulico.
