¿Qué es una válvula de control de flujo hidráulico?
Una válvula de control de flujo hidráulico es como un controlador de tráfico de fluidos en sistemas hidráulicos. Así como un semáforo controla cuántos automóviles pasan por una intersección, estas válvulas controlan la cantidad de fluido hidráulico que fluye a través de su sistema.
En pocas palabras,Las válvulas de control de flujo hidráulico regulan la velocidad de los motores y cilindros hidráulicos controlando la cantidad de fluido que les llega.. Más líquido significa un movimiento más rápido, menos líquido significa un movimiento más lento.
¿Por qué son tan importantes las válvulas de control de flujo?
Piense en el fluido hidráulico como la "sangre" de un sistema hidráulico. Sin un control de flujo adecuado, su sistema sería como una persona con presión arterial descontrolada: demasiado rápido y peligroso o demasiado lento e ineficaz.
Esto es lo que hacen las válvulas de control de flujo por su sistema:
¿Cómo funcionan las válvulas de control de flujo hidráulico?
El principio básico es sorprendentemente simple. Estas válvulas funcionan creando una abertura variable por la que debe pasar el fluido.
Imagínese intentar llenar un balde con agua. Si abres un poco el grifo, el agua fluye lentamente. Ábralo de par en par y el agua saldrá rápidamente. Las válvulas de control de flujo funcionan de la misma manera: ajustan el tamaño de su apertura para controlar el caudal de fluido.
Los factores clave que afectan el flujo son:
- Tamaño de apertura- Mayor apertura = más flujo
- Diferencia de presión- Mayor presión = flujo más rápido (en válvulas básicas)
- Espesor del fluido- Fluido más espeso = flujo más lento
Principales tipos de válvulas de control de flujo hidráulico
No muy preciso bajo cargas variables.
Válvulas de aguja
- Perfecto para ajustes pequeños y precisos
- Como usar un gotero en lugar de una manguera contra incendios.
- Excelente para calibración y ajuste fino
- Desventaja: el flujo cambia cuando cambia la presión
Válvulas de mariposa
- Bueno para control de velocidad básico.
- Fácil de ajustar manualmente
- Común en sistemas simples.
- No muy preciso bajo cargas variables.
Válvulas de bola
- Principalmente para control de encendido/apagado
- Muy duradero y confiable
- Precisión limitada para el control de velocidad.
- Ideal para aislar secciones
Instalaciones de tratamiento de agua
Muy duradero y confiable

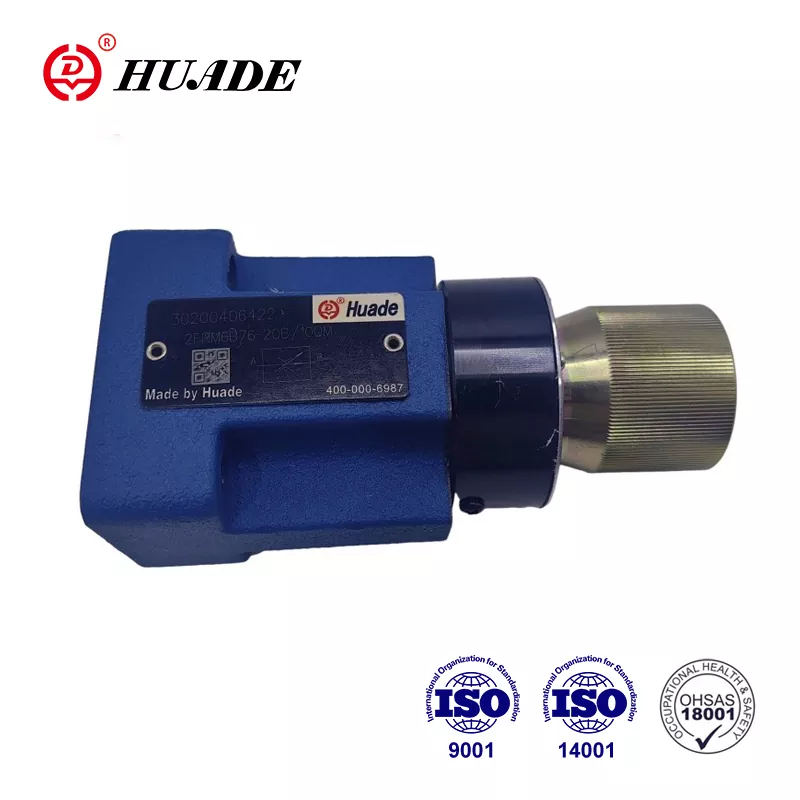

Las válvulas "inteligentes" de los sistemas hidráulicos. Mantenga el flujo constante incluso cuando cambie la presión.
Detalles técnicos:
- La válvula piloto incorporada ajusta automáticamente el tamaño del orificio principal según el diferencial de presión
- Rango de compensación:Normalmente mantiene una precisión de flujo de ±5 % en un rango de presión de 50 a 350 bar.
- Componentes internos:Carrete compensador accionado por resorte, orificio de regulación ajustable y puertos de detección de presión
Más caro pero mucho más fiable. Perfecto para trabajos de precisión.
Válvulas de entrada y salida
Limitación:Puede causar cavitación con cargas excesivas.
Lo mejor para:Cargas positivas, cilindros verticales que se extienden hacia abajo.
Ventaja:Crea contrapresión para prevenir la cavitación.
Lo mejor para:Cargas en libre movimiento, cilindros verticales retrayéndose
Válvulas de control de flujo proporcionales
Controlado electrónicamente para un ajuste súper preciso.
- Etapa Secundaria:Señales PWM (modulación de ancho de pulso) del amplificador electrónico
- Sistema de retroalimentación:Control de circuito cerrado con sensores de flujo o retroalimentación de posición
- Tiempo de respuesta:Normalmente, entre 10 y 50 milisegundos para cambios de paso
- Rango de señal:Señales de control estándar de 4-20 mA o 0-10 V
- Características del amplificador:Tramado actual para evitar que la válvula se pegue, funciones de rampa para arranques suaves
Puede programarse y automatizarse. Caro pero ofrece el mejor control. Común en máquinas y robots CNC modernos.
Conceptos técnicos avanzados
Análisis profundo de compensación de presión
Las válvulas compensadas por presión utilizan un diseño de dos etapas:
- Etapa Primaria:Orificio de estrangulación ajustable (controlado por el usuario)
- Etapa Secundaria:El carrete compensador automático responde al diferencial de presión
Principio de funcionamiento:
- El compensador mantiene una caída de presión constante (normalmente de 7 a 10 bar) a través del orificio primario.
- Cuando la presión aguas abajo aumenta, el compensador se abre más para mantener el flujo.
- Cuando la presión aguas arriba cae, el compensador se restringe para evitar el aumento del flujo.
- Resultado:Flujo constante independientemente de los cambios de carga.
Sistemas de control de válvulas proporcionales
Cadena de control electrónico:
- Señal de comando:4-20 mA o ±10 V desde PLC/controlador
- Procesamiento del amplificador:Convierte la señal a corriente/PWM adecuada
- Respuesta del solenoide:El solenoide proporcional crea una fuerza proporcional a la corriente.
- Respuesta de la válvula:La posición del carrete se relaciona directamente con la fuerza del solenoide.
- Salida de flujo:Control de flujo preciso con histéresis mínima
Funciones avanzadas:
Tecnología de divisor de flujo
Divisores de flujo tipo carrete:
- Utilice carretes sincronizados para dividir el flujo
- Exactitud:±5% de división de flujo en condiciones normales
- Sensibilidad a la presión:El rendimiento se degrada con grandes diferencias de presión
- Aplicaciones:Adecuado para aplicaciones de carga similares
Divisores de flujo tipo engranaje:
- Utilice juegos de engranajes de precisión para la división del flujo.
- Exactitud:±2% de división de flujo independientemente de las diferencias de presión
- Autocompensante:Se ajusta automáticamente a los cambios de viscosidad.
- Aplicaciones:Sincronización crítica (controles de aeronaves, levantamiento de objetos pesados)
Aplicaciones
Equipo de construcción
- Excavadoras: movimientos suaves del brazo y del cucharón
- Grúas: elevación y posicionamiento precisos
- Bulldozers: ajustes controlados de las hojas
Fabricación
- Máquinas de moldeo por inyección: formación perfecta de piezas
- Máquinas CNC: velocidades de corte precisas
- Líneas de montaje: movimientos sincronizados
Agricultura
- Cosechadoras: corte y recolección coordinados
- Tractores: control de implementos
- Sistemas de riego: Gestión del caudal de agua
Otras aplicaciones
- Turbinas de centrales eléctricas
- Instalaciones de tratamiento de agua
- Operaciones de petróleo y gas
- Equipos de minería
Cómo elegir la válvula de control de flujo adecuada
Seleccionar la válvula adecuada es como elegir la herramienta adecuada para un trabajo. Considere estos factores:
1. Requisitos del sistema
- ¿A qué presión opera su sistema?
- ¿Cuánto flujo necesitas?
- ¿Qué tipo de líquido estás usando?
Guía de especificaciones técnicas
| Solicitud | Tipo de válvula recomendado | Tasa de flujo | Presión máxima | Tamaño de conexión | Método de control |
|---|---|---|---|---|---|
| Pequeña máquina CNC | Válvula de aguja | 2-8 L/min | 210 barras | 1/4" NPT | Manual |
| Moldeo por inyección | Presión compensada | 15-50 litros/minuto | 350 barras | 1/2"SAE | Manual/eléctrico |
| Brazo de excavadora | Proporcional | 80-200 l/min | 420 barras | 3/4"SAE | Electrónica (PWM) |
| Prensa hidráulica | Medidor de salida | 25-100 l/min | 700 barras | 1"SAE | Operado por piloto |
| Grúa Móvil | Válvula de prioridad | 120-300 litros/minuto | 350 barras | 1"SAE | Detección de carga |
2. Necesidades de precisión
3. Medio ambiente
- Rango de temperatura:Las válvulas estándar funcionan de -20°C a 80°C
- Condiciones extremas:Se necesitan sellos especiales para -40°C a 120°C
- Fluidos corrosivos:Se requiere acero inoxidable o revestimientos especiales.
- Alta vibración:Se recomiendan ajustes de cable de bloqueo o control electrónico.
4. Consideraciones presupuestarias
Problemas comunes y soluciones
Problema: velocidad inconsistente
Síntomas:El actuador acelera y desacelera aleatoriamente
Causas:Líquido sucio, piezas de válvula desgastadas, tipo de válvula incorrecto
Solución:Limpie o reemplace el fluido, dé servicio a la válvula, actualice a una válvula con presión compensada
Problema: sobrecalentamiento
Síntomas:El sistema se calienta demasiado, rendimiento reducido
Causas:Fuga interna, ajustes incorrectos de la válvula
Solución:Reemplace los sellos, ajuste la configuración de las válvulas, verifique el tamaño adecuado de la válvula
Problema: cavitación en sistemas de control de flujo
Síntomas:Ruido fuerte, vibración, líquido lechoso, daños en los componentes
Explicación técnica:Гэта больш простыя і менш дарагія варыянты. Яны працуюць як звычайныя змяшальнікі - паварочвайце ручку, каб змяніць памер адтуліны.
Causas:
- Válvulas dosificadoras con cargas libres
- Orificios de válvula de tamaño insuficiente
- Altas temperaturas del fluido que reducen la presión de vapor.
Solución:
- Cambiar a configuración de salida
- Instalar válvulas anticavitación.
- Aumente el tamaño del orificio o utilice múltiples válvulas paralelas
Fórmula crítica:Asegúrese de que la velocidad del flujo sea < 6 m/s en las líneas de succión.
Problema: Inestabilidad de la válvula de control de flujo
Síntomas:Caza, oscilación, movimiento inestable del actuador.
Causas técnicas:
- Amortiguación insuficiente en el circuito de control de la válvula proporcional
- Sistema de adaptación de frecuencia resonante frecuencia natural
- Ajustes de ganancia demasiado altos en el amplificador electrónico
Solución:
- Ajuste los parámetros PID (reduzca la ganancia proporcional, aumente la amortiguación)
- Agregar acumulador para cumplimiento del sistema
- Instalar limitadores de flujo en líneas piloto.
- Utilice válvulas con mayor respuesta de frecuencia (servoválvulas)
Consejos de mantenimiento para una larga vida útil
Cheques mensuales
- Busque fugas externas alrededor de los accesorios.
- Verifique los niveles y el color del líquido.
- Escuche ruidos inusuales
- Sentir vibración excesiva
Servicio trimestral
- Reemplazar filtros hidráulicos
- Calidad del fluido de prueba
- Calibración de la válvula de retención
- Inspeccionar sellos y conexiones.
Mantenimiento anual
- Revisión completa de la válvula si es necesario
- Reemplace las piezas de desgaste
- Actualizar la documentación del sistema
- Inspeccionar sellos y conexiones.
El futuro de las válvulas de control de flujo
La tecnología está haciendo que estas válvulas sean más inteligentes y eficientes:
Conclusiones clave
- Las válvulas de control de flujo hidráulico estáncontroladores de velocidadpara sistemas hidráulicos
- Los diferentes tipos satisfacen diferentes necesidades, desde válvulas manuales simples hasta válvulas electrónicas avanzadas.
- Selección adecuadaahorra dineroy mejora el rendimiento del sistema
- El mantenimiento regular evita averías costosas
- La nueva tecnología está haciendo que las válvulas sean más inteligentes y eficientes
Conclusión
Comprender las válvulas de control de flujo hidráulico no tiene por qué ser complicado. Estos componentes vitales son simplemente los controladores de velocidad del mundo hidráulico, asegurando que todo se mueva al ritmo correcto para lograr seguridad, precisión y eficiencia.
Ya sea que esté operando equipos pesados, dirigiendo una fábrica o manteniendo sistemas hidráulicos, saber cómo funcionan estas válvulas lo ayuda a tomar mejores decisiones sobre la selección, el mantenimiento y la resolución de problemas de los equipos.
Recuerde: la válvula de control de flujo adecuada, con el mantenimiento adecuado, es una inversión que rinde dividendos en confiabilidad del sistema, ahorro de energía y seguridad operativa. Elija sabiamente, realice un mantenimiento regular y su sistema hidráulico le funcionará bien en los años venideros.
