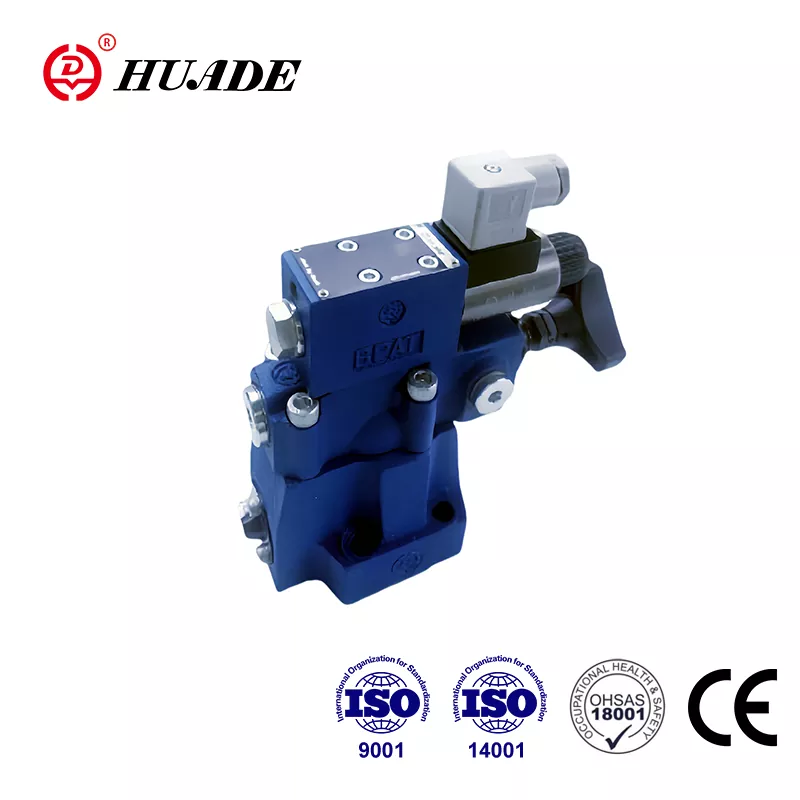

Válvula de cierre de presión DAW

Fundada en 1979, Huade Hydraulic ha cooperado dos veces con Bosch Rexroth. La cooperación a largo plazo de ambas permite que las válvulas de presión Huade® alcancen el mismo nivel que los productos Rexroth. Las válvulas de cierre de presión tipo DAW pueden reemplazar la misma serie de Rexroth por un precio más bajo. Como marca líder en la industria hidráulica de China, todas las ramas de la empresa han pasado las normas ISO9001, ISO14001 y OH SAS18001. La válvula de cierre de presión Huade® DAW ha aprobado el certificado CE. Las válvulas de presión Huade® se han ganado un amplio reconocimiento en el mercado y la confianza de los usuarios.

Parámetro del producto de la válvula de cierre de presión DAW

Característica del producto y aplicación de la válvula de cierre de presión DAW

Características:

▶ Para montaje sobre placa:

▶ 4 elementos de ajuste:

● Botón giratorio

● Manguito con hexágono interior y tapa protectora

● Botón giratorio bloqueable con escala

● Botón giratorio con escala

▶ 3 clasificaciones de presión

▶ Descarga accionada por solenoide a través de una válvula direccional incorporada

Solicitud:

Las válvulas reguladoras de presión del tipo DAW son válvulas de cierre de presión pilotadas. Se utilizan para conmutar el flujo de una bomba a bypass sin presión tan pronto como se alcanza la presión de carga del acumulador. Otras aplicaciones de la válvula se encuentran en sistemas que tienen bombas de alta y baja presión. En este caso, la bomba de baja presión cambia a bypass sin presión tan pronto como se alcanza la alta presión ajustada.

Sección y símbolos de la válvula de cierre de presión DAW

Las válvulas de cierre de presión constan básicamente de la válvula principal con el conjunto de carrete principal, la válvula piloto con elemento de ajuste de presión y la válvula de retención. En las válvulas de tamaño 10, la válvula de retención está integrada en la válvula principal. En los tamaños de válvula 25 y 32, la válvula de retención está integrada en una placa separada instalada debajo de la válvula principal.

Válvula de cierre de presión tipo DAW

Desviar el flujo de la bomba de P a A o de P a T.

La bomba suministra flujo a través de la válvula de retención (1) al sistema hidráulico (P a A). La presión en el puerto A actúa a través de la línea piloto (3) en el carrete de control piloto (4). Al mismo tiempo, la presión en el puerto P pasa a través de los orificios (5) y (7) al lado cargado por resorte del carrete principal (6) y al asiento (8) en la válvula piloto (2). Tan pronto como se alcanza la presión de desconexión ajustada en el sistema hidráulico, el asiento (8) se levanta contra el resorte (9). El fluido a presión ahora fluye a través de los orificios (5) y (7) hacia la cámara del resorte (11). De

aquí el fluido regresa al tanque internamente a través de la tubería de control en la válvula tipo DA...30B/... o externamente a través de la tubería de control en la válvula tipo DA.30B/..Y... debido a los orificios(5) y (7), ahora hay una caída de presión en el carrete principal (6). El carrete principal (6) ahora se levanta de su asiento y abre la conexión de P a T. La válvula de retención (1) ahora dosifica la conexión de A a P. El asiento (8) ahora se mantiene abierto gracias a la presión del sistema a través del piloto. carrete (4).

Desviar el flujo de la bomba de P a T o de P a A.

El área del carrete piloto (4) es un 17% mayor que el área efectiva del asiento (8). La fuerza efectiva sobre el carrete piloto (4) es, por lo tanto, un 17% mayor que la fuerza efectiva sobre el asiento (8). Cuando la presión del actuador cae en relación con la presión de corte de una válvula que corresponde al diferencial de presión de conmutación, el resorte (9) empuja el asiento (8) hacia su asiento. Luego se acumula presión en el lado cargado por resorte del carrete principal (6). Junto con el resorte (10), esto cierra el carrete principal (6) y aísla la conexión de P a T. El flujo de la bomba pasa una vez más a través de la válvula de retención (1) en el sistema hidráulico (P a A).

Sin embargo, una válvula direccional accionada por solenoide (12) puede cambiar la presión de corte establecida que está debajo de la válvula piloto (2) de P a T o de P a A.

estructura de DAW20,30 ...30B

Símbolos de DAW...30B
