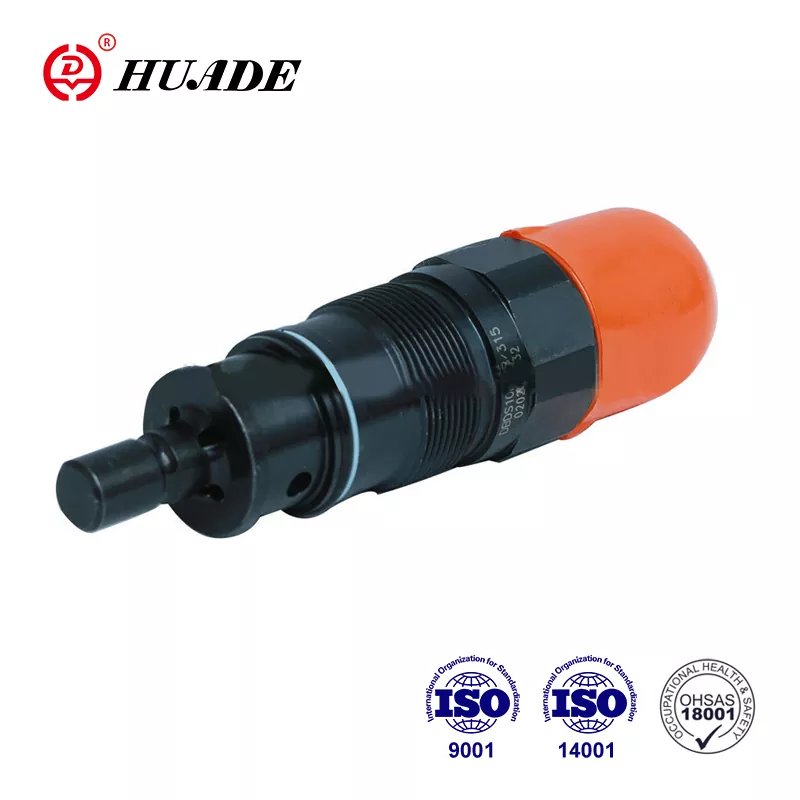

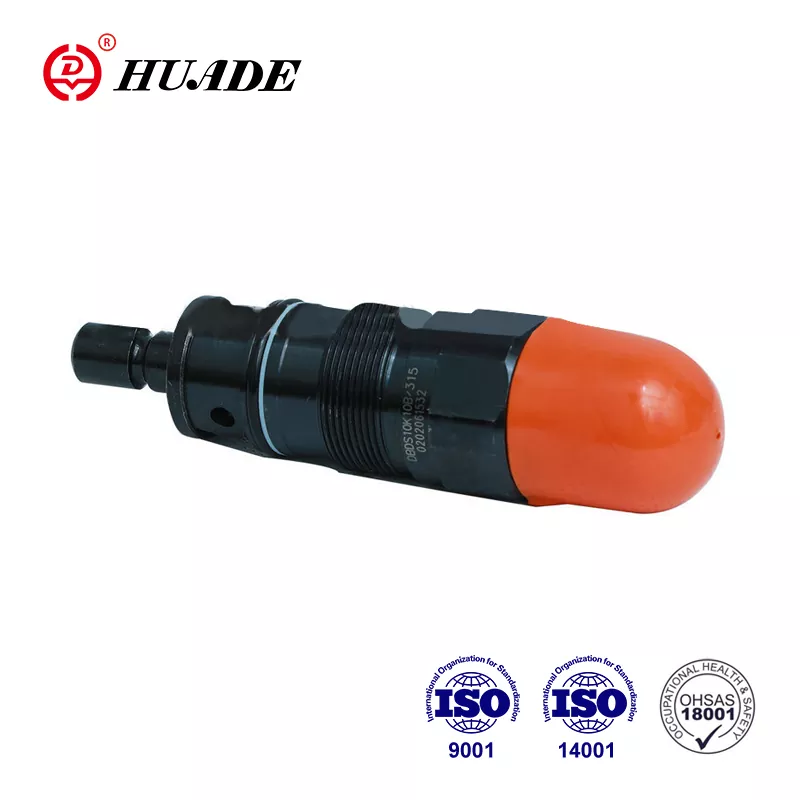

Válvula de alivio de presión DBD

Beijing Huade Hydraulic Industrial Group es una reconocida empresa estatal que se especializa en el diseño, fabricación y servicio de productos y equipos hidráulicos. La válvula de alivio DBWT puede reemplazar los productos ofrecidos por Rexroth®. La fábrica ha pasado ISO9001, ISO14001 y OH SAS18001. Huade Hydraulic tiene un buen sistema de inspección para garantizar la alta calidad de las válvulas hidráulicas. La fábrica opera más de 750 piezas de equipos de producción avanzados importados de todo el mundo. Cada válvula de presión estará empaquetada en bolsas de plástico impermeables y cartones estándar, con marcas anti-que fragmentan. Los productos hidráulicos Huade® se utilizan ampliamente en la industria militar para promover la modernización de los equipos de defensa.

Parámetro del producto de la válvula de alivio de presión DBD

Característica del producto y aplicación de la válvula de alivio de presión DBD

Características:

▶ Como válvula de cartucho

▶ Para conexiones roscadas

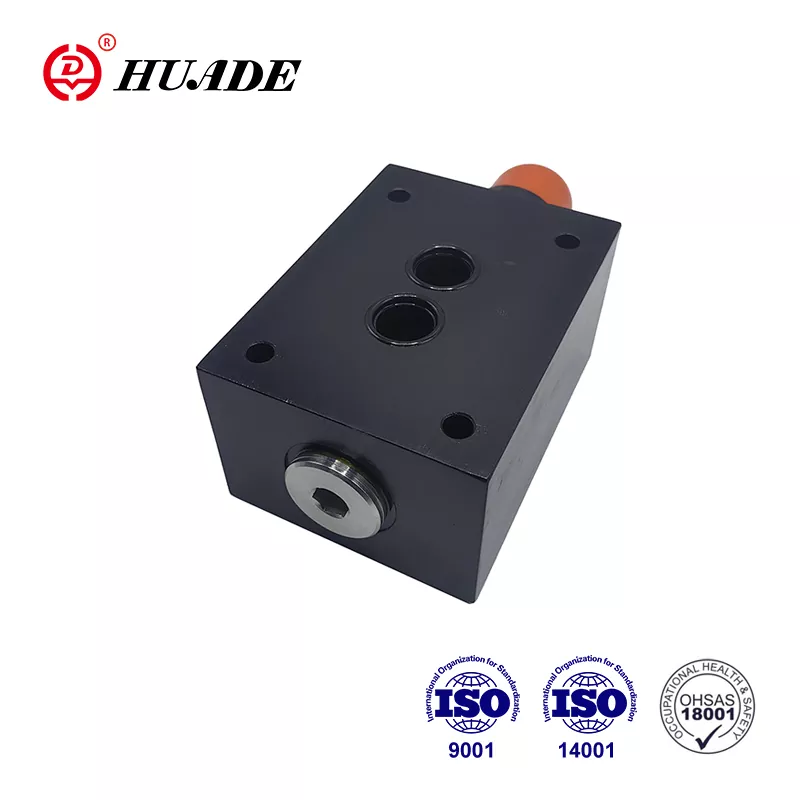

▶ Para el montaje de la subplaca

▶ 3 elementos de ajuste de presión, opcional:

· Paya rotativa

·.Maleficio. Tornillo de cabeza con tapa protectora

· Paya giratoria cerrable con escala

Solicitud:

Funciones, sección y símbolos de válvula de alivio de presión DBD

Las válvulas de alivio de presión DBD son válvulas Poppet operadas directamente.

Se utilizan para limitar la presión en un sistema hidráulico.

Las válvulas consisten principalmente en manga (1), resorte (2), Poppet con carrete de amortiguación (4) (etapas de presión 2.5 a 40 MPa) o bola (4) (etapa de presión 63 MPa) y elemento de ajuste (3). La configuración de la presión del sistema es infinitamente variable a través del elemento de ajuste (3). El resorte (2) empuja el Poppet (4) sobre el asiento. El canal P está conectado al sistema. La presión presente en el sistema se aplica al área de Poppet (o bola).

Si la presión en el canal P se eleva por encima de la válvula establecida en el resorte (2), el Poppet (4) se abre contra el resorte (2). Ahora los flujos de presión fluyen forman el canal P en el canal T. La carrera del Poppet (4) está limitado por un pin. Para mantener una buena configuración de presión en todo el rango de presión, el rango de presión se divide en 7 etapas de presión. Una etapa de presión corresponde a un cierto resorte para una presión de funcionamiento máxima que se puede establecer con él.

Estructura y símbolos de la válvula de alivio de presión DBD

Símbolos de DBD

Aviso

1. El fluido debe ser filtrado. La finura mínima del filtro es de 20 ㎛.

2. El tanque debe estar sellado y se debe instalar un filtro de aire en la entrada de aire.

3. Productos sin subplatos al salir de la fábrica, si los necesita, por favor ordene especialmente.

4. Los tornillos de fijación de válvulas deben ser de alto nivel de intensidad (clase 10.9). Seleccione y use, de acuerdo con el parámetro enumerado en el libro de muestras.

5. La rugosidad de la superficie unida con la válvula es requerida La rugosidad de la superficie es 0.8.

6. El acabado superficial de la pieza de apareamiento se requiere a 0.01/100 mm.
