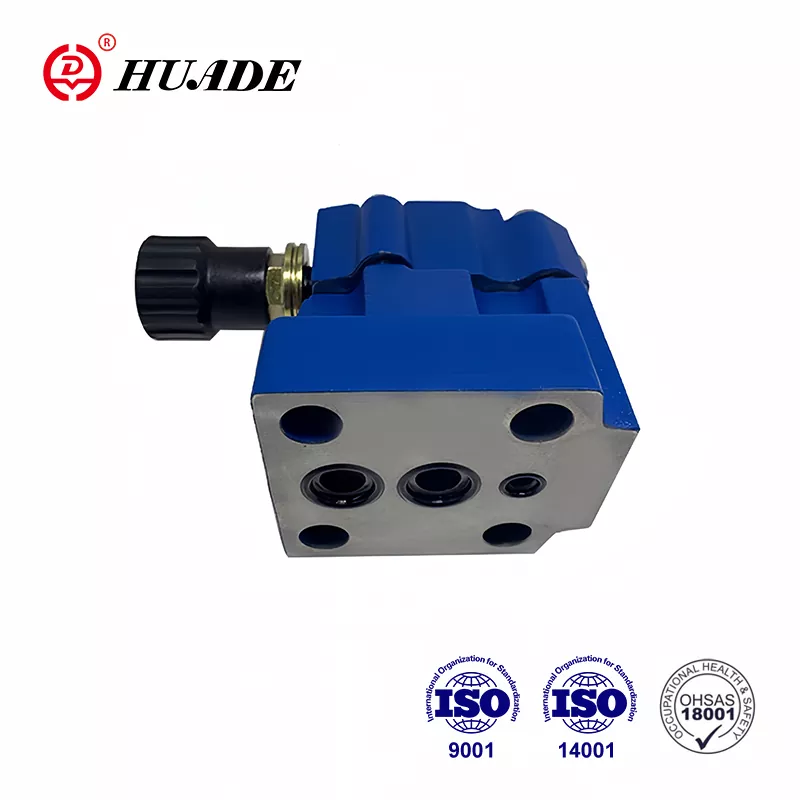

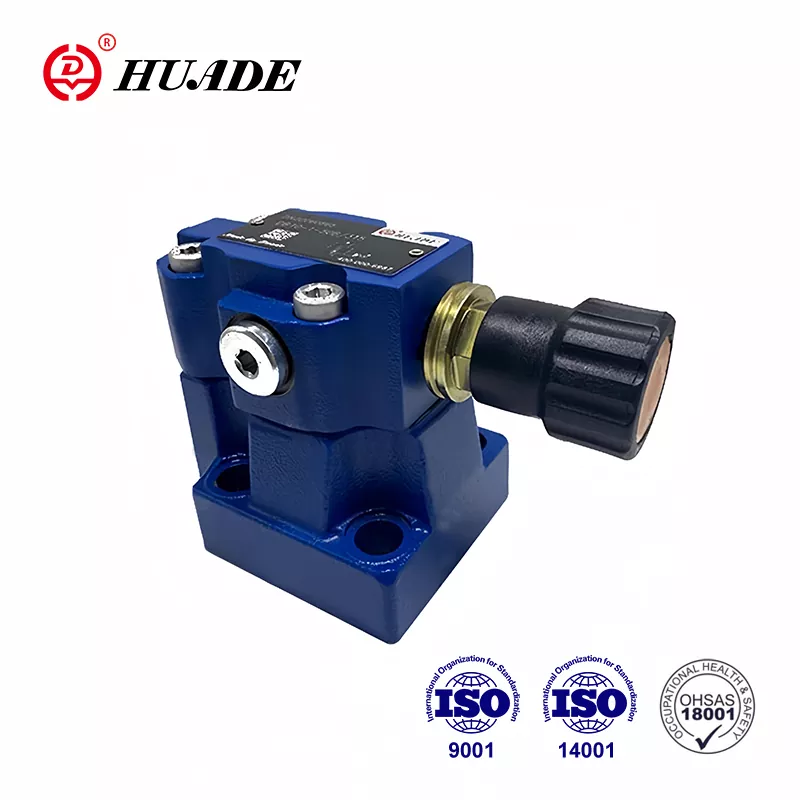

Válvula de alivio de presión DB 10

Establecido en 1979, Huade Hydraulic se ha convertido en un líder en la industria hidráulica de China a través de la introducción de la tecnología avanzada de Rexroth. Válvulas de alivio de presión Huade® DB 10 Match Rexroth's DB10 Series. La fábrica utiliza racionalmente recursos internos para proporcionar a los clientes válvulas hidráulicas asequibles. Al mismo tiempo, ha introducido más de 750 máquinas avanzadas de todo el mundo para garantizar la calidad de las válvulas hidráulicas. Huade Hydraulic y su empresa afiliada han aprobado ISO9001, ISO14001 y OH SAS18001. Las válvulas de presión Hude® se venden salvajemente en China y en países extranjeros debido a una calidad confiable y un rendimiento estable. Huade Hydraulics coopera con muchas compañías nacionales conocidas para proporcionarles soluciones hidráulicas.

Parámetro del producto de la válvula de alivio de presión DB 10

Característica del producto y aplicación de la válvula de alivio de presión DB 10

Características:

▶ Montaje de subplatos

▶ Patrón de portada a DIN 24 340, Form E, ISO 6264 y Cetop - RP 121H

▶ Conexión de tubería

▶ Insertar conexión

▶ Tres elementos de ajuste:

. Perilla giratoria

. Maleficio. Tornillo de cabeza con tapa protectora

. Perilla rotativa cerrable con escala

▶ Descarga del solenoide operado a través de la válvula de carrete direccional incorporada

Solicitud:

Las válvulas de alivio de presión DB 10 se utilizan para la limitación (DB) o la limitación de la presión de control.

Función, sección y símbolos de la válvula de alivio de presión DB 10

General

Los tipos de válvulas de presión DB son válvulas de alivio de presión operadas por piloto.

Las válvulas de alivio de presión (DB) consisten principalmente en la válvula principal (1) con el conjunto principal del carrete (3) y la válvula operada piloto (2) con el elemento de ajuste de presión.

Válvula de alivio de presión Tipo DB

La presión presente en el puerto A actúa en el carrete principal (3). Al mismo tiempo, se aplica presión a través de las líneas de control (6) y (7), que están equipadas con orificios (4) y (5), en el lado cargado de resorte del carrete principal (3) y en la bola (8) en la válvula de control piloto (2). Si la presión en el puerto A excede la válvula establecida en el resorte (9), la pelota (8) abre contra el resorte (9).

La señal para esto viene internamente a través de las líneas de control (10) y (6) desde el puerto A. El fluido de presión en el lado cargado de resorte del carrete principal (3) ahora fluye a través de la línea de control (7), orificio de orificio (11) y bola (8) en la cámara de resorte (12). En el tipo DB ... 50b/... fluye internamente a través de la línea de control (13) al tanque, o en el tipo DB..50/.. Y..externalmente a través de la línea de control (14). Debido a los orificios (4) y (5) se produce una caída de presión en el carrete principal (3), la conexión del puerto A al puerto B está abierta. Ahora el fluido de presión fluye desde el puerto A al puerto B mientras mantiene la presión de funcionamiento establecida.

La válvula de alivio de presión puede descargarse o cambiar a una presión diferente (segunda etapa de presión) a través del puerto "x" (15).

Estructura de DB ... 50B

Símbolo de DB ... 50B

Aviso

1. El fluido debe ser filtrado. La finura mínima del filtro es de 20 ㎛.

2. El tanque debe estar sellado y se debe instalar un filtro de aire en la entrada de aire.

3. Productos sin subplatos al salir de la fábrica, si los necesita, por favor ordene especialmente.

4. Los tornillos de fijación de válvulas deben ser de alto nivel de intensidad (clase 10.9). Seleccione y use, de acuerdo con el parámetro enumerado en el libro de muestras.

5. La rugosidad de la superficie unida con la válvula es requerida La rugosidad de la superficie es 0.8.

6. El acabado superficial de la pieza de apareamiento se requiere a 0.01/100 mm.
