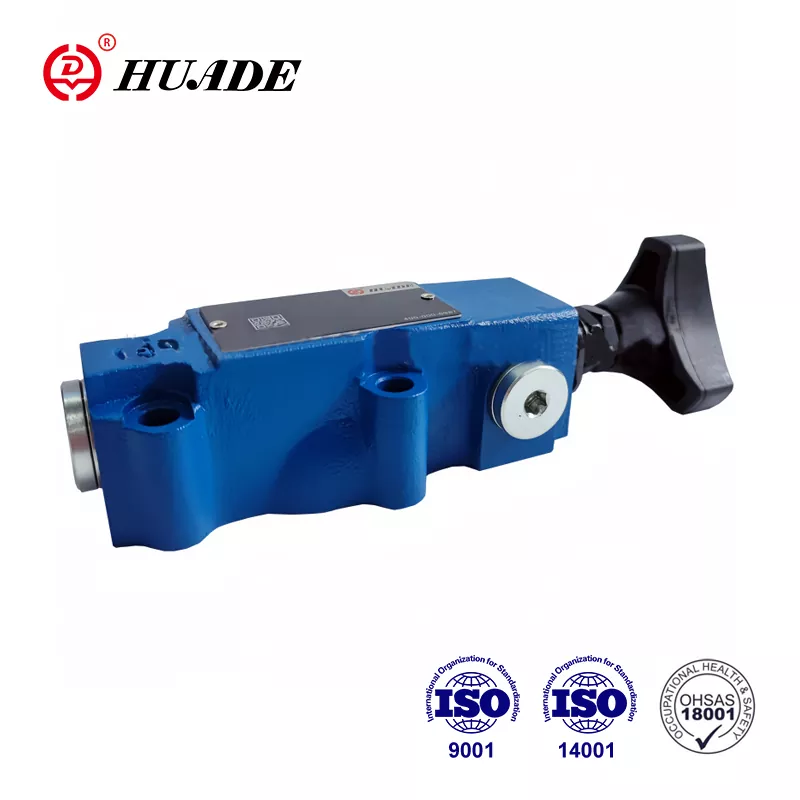

Experiencias de cooperación con Rexroth desde 1979. La válvula de alivio de control remoto DBT de Huade® tiene un precio asequible. Es más avanzado en tecnología y más duradero que productos similares de esta línea. Huade Hydraulic pone gran énfasis en la calidad. La fábrica opera más de 750 piezas de equipos de producción avanzados importados de todo el mundo para garantizar la calidad de las válvulas hidráulicas. Todas las válvulas de presión se someterán a pruebas rigurosas antes de salir de fábrica. La fábrica ha pasado ISO9001, ISO14001 y OH SAS18001. Huade® es una marca destacada en la industria hidráulica china. La serie de válvulas de control de presión se usa ampliamente en sistemas hidráulicos marinos y otros campos debido a su rendimiento superior.
|
Datos técnicos |
||
|
Fluido a presión |
Aceite mineral (para sello NBR) o éster de fosfato (para sello FPM) |
|
|
Rango de temperatura (℃) |
-30～+80 |
|
|
Rango de viscosidad (mm2/s) |
10~800 |
|
|
flujo máx. (L/min) |
3 |
|
|
máx. presión de funcionamiento (MPa) |
31.5 |
|
|
máx. Presión de ajuste (MPa) |
hasta 10 o 31,5 |
|
|
Contrapresión |
DBT (MPa) |
|
|
DBWT (MPa) |
Hasta 10 (AC); hasta 16 (DC) |
|
Características:
▶ control remoto de larga distancia
▶ montaje sobre placa
▶ tres elementos de ajuste:
▶ Botón giratorio
▶ Hexadecimal. tornillo de cabeza con capuchón protector
▶ Botón giratorio bloqueable con escala
Las válvulas de presión de control remoto tipos DBT y DBWT son válvulas de alivio de presión operadas por piloto.
El tipo DBT consta principalmente de la válvula principal (1), el carrete principal (2), el asiento de la válvula (3) y el ajuste (6).
La presión del sistema actúa sobre el carrete (2) a través del orificio. Si la presión excede la válvula establecida en el resorte, el fluido a presión se drena al tanque desde el puerto T (o se drena externamente).
Estructura y símbolos de la válvula de alivio de presión DBT.
1.El líquido debe filtrarse. La finura mínima del filtro es 20 ㎛.
2.El tanque debe estar sellado y se debe instalar un filtro de aire en la entrada de aire.
3.Productos sin subplaca al salir de fábrica.
4. Los tornillos de fijación de la válvula deben ser de nivel de alta intensidad (clase 10.9). Selecciónelos y utilícelos de acuerdo con el parámetro enumerado en el libro de muestra.
5. La rugosidad de la superficie unida a la válvula es de 0,8.
6. Se requiere un acabado superficial de la pieza coincidente de 0,01/100 mm.
