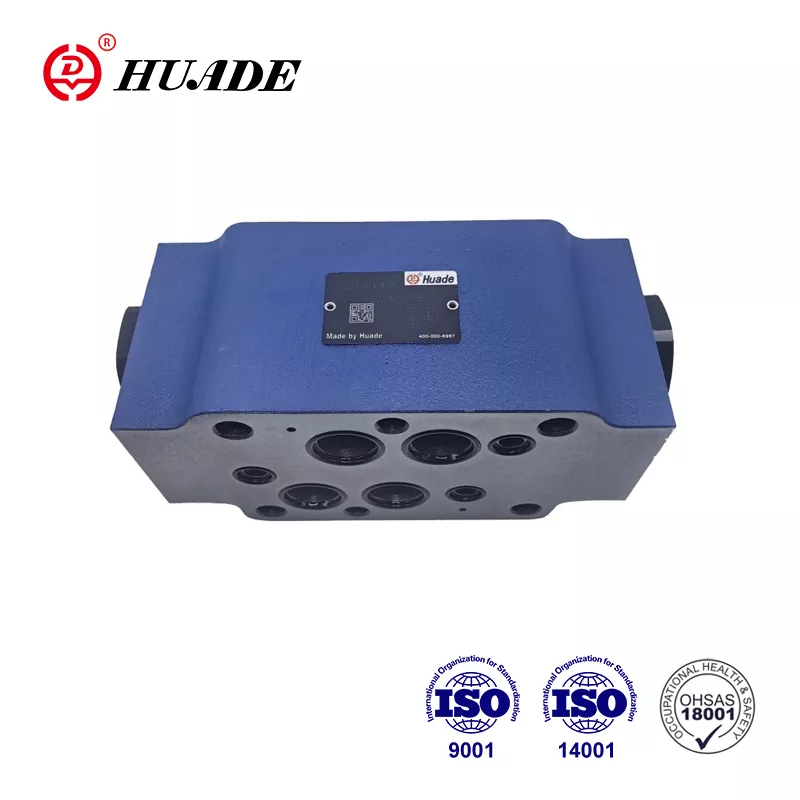

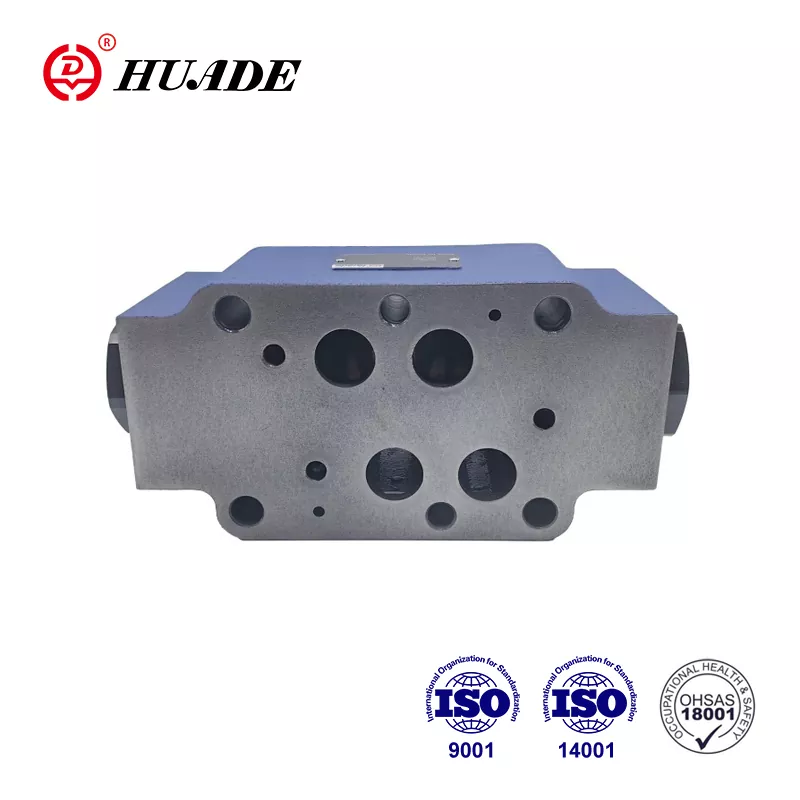

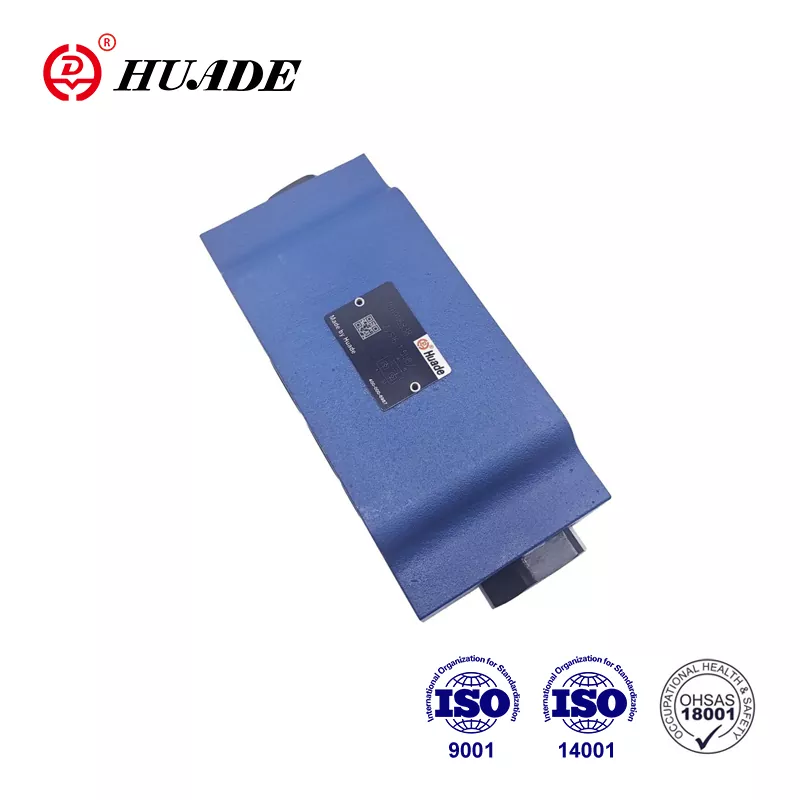

Verifique la placa sándwich de la válvula Z2S 22

Huafilter es el único agente extranjero autorizado de Beijing Huade Hydraulic Industrial Group en 2023. Nos especializamos en el suministro de válvulas de verificación hidráulica durante muchos años en China. Garantizamos la calidad de la placa sándwich de la válvula de control Z2S 22 que hemos vendido por un año. Estamos seguros de que la calidad se ajusta a sus requisitos. Nuestras válvulas de verificación siempre han llegado a los estándares internacionales. Brindamos un buen servicio postventa con ingenieros experimentados que brindan soporte técnico oportuno. Si está buscando válvulas hidráulicas con alta calidad, bajo precio y rendimiento estable, contáctenos.

Enviar Consulta Descargar PDF

Descripción del Producto

Como el principal fabricante de tecnología de transmisión y control hidráulico de China, Huade tiene dos experiencias de cooperación a largo plazo con Rexroth. Las válvulas de verificación Huade® Z2S 22 son competitivas con productos bien conocidos con buena calidad y menor precio. La fábrica ha pasado ISO9001, ISO14001 y OH SAS18001. Las válvulas de retención Huade® son más avanzadas en tecnología y más duraderas que los productos similares en esta línea. Es una marca nacional bien conocida en China. Las válvulas hidráulicas de Huade se utilizan ampliamente en la industria militar y otros campos debido al rendimiento superior.

Parámetro del producto de la placa sándwich de la válvula de retención Z2S 22

Tamaño	6	10	16	22
Max.Flow (L/min)	a 60	a 120	a 300	a 450
Máx. Presión operativa (MPA)	a 31.5
Presión de agrietamiento (MPA)	Ver curvas características
Instrucciones	Ver símbolos
Relación de área	A1/a2 = 1: 3	A1/a2 = 1: 11.45	A1/a2 = 1: 11.8	A1/a2 = 1: 13.6
Relación de área	A1/a2 = 1: 3	A3/A2 = 1: 2.86	A3/A2 = 1: 2.8	A3/A2 = 1: 2.8
Fluido a presión	Aceites minerales (para el sello NBR) o el éster de fosfato (para el sello FPM)
Rango de temperatura de fluido a presión （℃）	-30 ～+80
Rango de viscosidad (mm2/s)	2.8 a 500
Peso (kg)	aproximadamente 0.8	Aprox.3	aproximadamente 6.5	aproximadamente 12

Característica del producto y aplicación de la placa sándwich de la válvula de retención Z2S 22

Características:

▶ Para su uso en conjuntos de apilamiento vertical

▶ Para el cierre sin fugas de uno o dos puertos de servicio

▶ Patrón de portada a DIN 24 340 Forma A, ISO4401 y CETOP - RP 121H

Solicitud:

La válvula de retención Z2S 22 se usa para la instalación de apilamiento vertical. Puede sellar uno o dos puertos de aceite de trabajo sin fugas según sea necesario.

Funciones, sección, símbolos de la placa sándwich de la válvula de retención Z2S 22

Las válvulas de retención operadas por piloto hidráulico Z2S 22 son nuevas series con diseño de placas sándwich. Se utilizan para el cierre sin fugas de uno o dos puertos de servicio, incluso por largos períodos de tiempo. El flujo libre ocurre de A1 a A2 o B1 a B2. Flujo en A1 B1 La dirección opuesta está bloqueada. Cuando el fluido fluye de A1 a A2, el carrete se presiona y se empuja hacia la derecha, abriendo así la válvula Poppet de la bola que luego abre el Poppet. Para garantizar el cierre correcto de la válvula, los puertos de servicio A2 B2 de la válvula direccional deben conectarse al tanque en la posición neutral.

Símbolo de Z2S

Ejemplo de circuito típico de Z2S
